R.C.的绘制要点VIP免费

R.C.的绘制要点_第1页
1/16
R.C.的绘制要点_第2页
2/16
R.C.的绘制要点_第3页
3/16

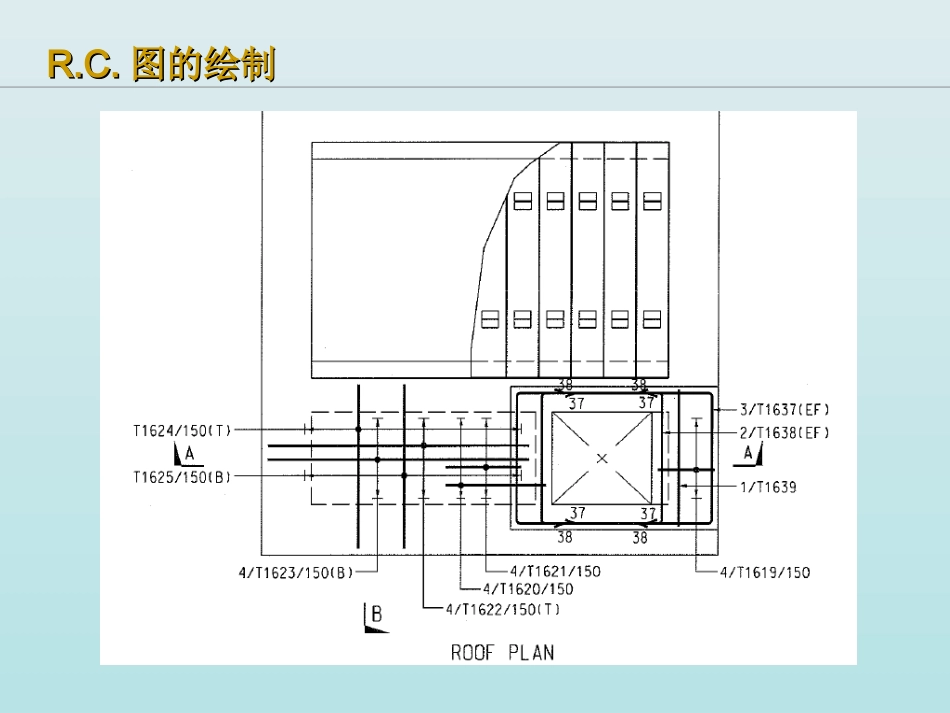

R.C.R.C.图图的绘制的绘制一、钢筋图符号的表达及解析钢筋平面图库的解析:R.C.R.C.图图的绘制的绘制R.C.R.C.图图的绘制的绘制钢筋的表示及介绍:在平面图以及立面图上,钢筋图上钢筋表达的内容一般包括:根数、类型、直径、编号、间距、位置和形式。具体表达的方式及标准参考右图:R.C.R.C.图图的绘制的绘制例子:27/T/2003/200(NF)AS解析:27------------钢筋的根数TorR--------钢筋类型T代表螺纹钢筋R代表圆面钢筋20-------------钢筋直径03------------钢筋编号200-----------两钢筋之间的间距(NF)----------钢筋位置NF代表近面钢筋(其他详细说明见下)AS------------钢筋形式(其他详细说明见下)R.C.R.C.图图的绘制的绘制钢筋位置及形式的具体描述:1、位置:(T)TOP顶面钢筋(B)BOTTOM底面钢筋(NF)NEARFACE近面钢筋(FF)FARFACE远面钢筋(EF)EACHFACE每面钢筋(BF)BOTHFACE双面钢筋(T)/(B)TOPSLAB顶板顶面(底面)钢筋(T)/(B)BOTTOMSLAB底板顶面(底面)钢筋R.C.R.C.图图的绘制的绘制2、形式AP交错布置,两钢筋长度不相等AR交错布置AS交错布置,两钢筋长度相等LV钢筋长度可变化V在洞口处钢筋长度可变化RL非标准长度L-BARL型钢筋U-BARU型钢筋R.C.R.C.图图的绘制的绘制在钢筋剖面、断面及大样图上,钢筋图上表达的内容一般包括:类型和编号见右图:(右图为特殊的情况,包括了其他的信息)R.C.R.C.图图的绘制的绘制R.C.R.C.图图的绘制的绘制R.C.R.C.图图的绘制的绘制R.C.R.C.图图的绘制的绘制R.C.R.C.图图的绘制的绘制二、钢筋图的绘制1、绘图注意事项:1、绘图的顺序采用:先画剖面,在根据剖面画平面和立面,再做详图。2、钢筋在C.J.缝处一定要错开搭界,搭界长度根据设计说明来确定。在M.J.缝处一定要断开。3、钢筋长度最长不得超过12m.4、尽量减少钢筋的样式和出现零碎的钢筋。5、钢筋图的保护层、点筋、弯起、搭界头等的规定见下页。R.C.R.C.图图的绘制的绘制2、钢筋图的绘制要求(根据比例计算):R.C.R.C.图图的绘制的绘制R.C.R.C.图图的绘制的绘制2、钢筋图的绘制要求(根据下表应用):R.C.R.C.图图的绘制的绘制本堂课培训结束谢谢大家!
