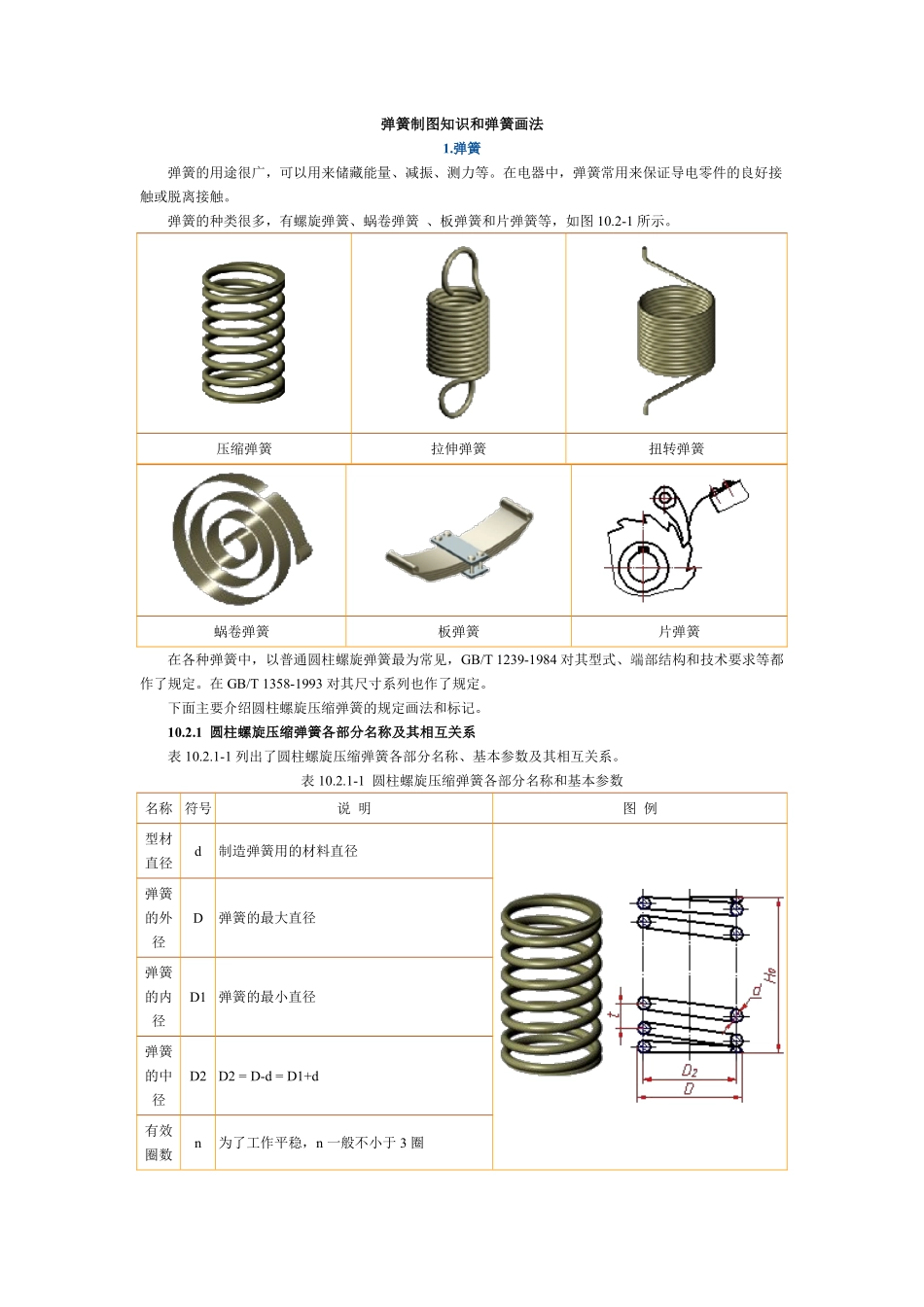

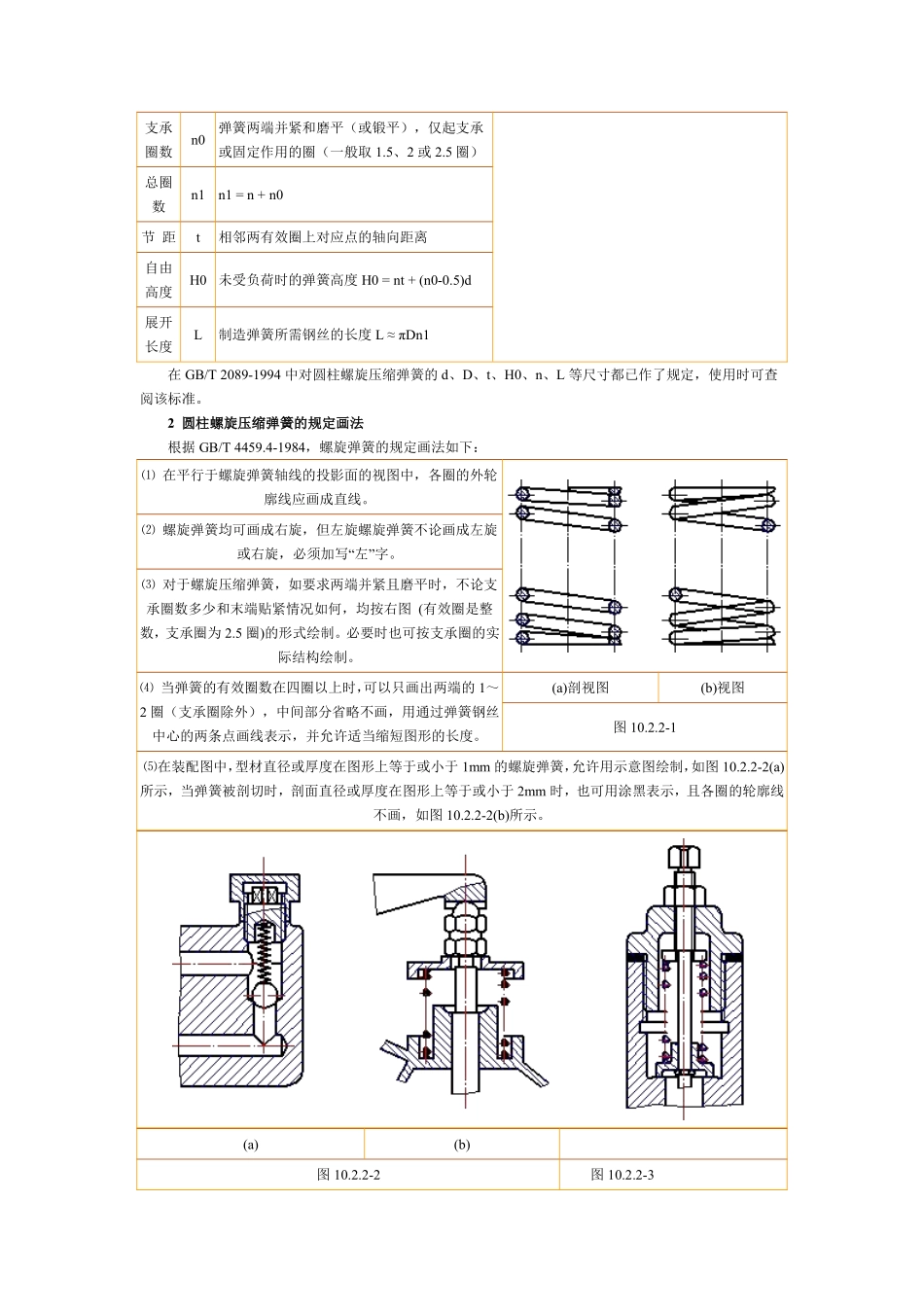

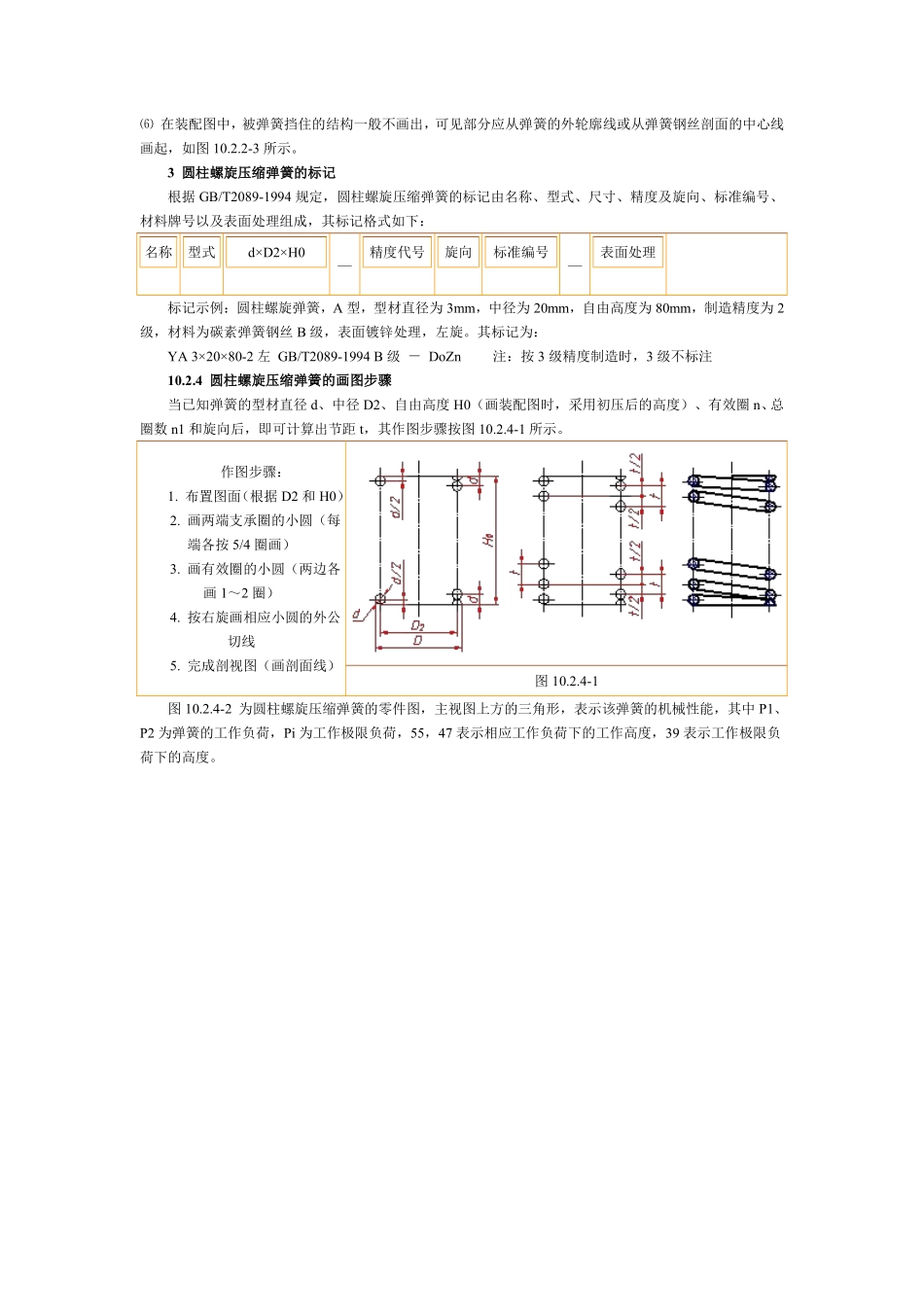

弹簧制图知识和弹簧画法1.弹簧弹簧的用途很广，可以用来储藏能量、减振、测力等。在电器中，弹簧常用来保证导电零件的良好接触或脱离接触。弹簧的种类很多，有螺旋弹簧、蜗卷弹簧、板弹簧和片弹簧等，如图10.2-1所示。压缩弹簧拉伸弹簧扭转弹簧蜗卷弹簧板弹簧片弹簧在各种弹簧中，以普通圆柱螺旋弹簧最为常见，GB/T1239-1984对其型式、端部结构和技术要求等都作了规定。在GB/T1358-1993对其尺寸系列也作了规定。下面主要介绍圆柱螺旋压缩弹簧的规定画法和标记。10.2.1圆柱螺旋压缩弹簧各部分名称及其相互关系表10.2.1-1列出了圆柱螺旋压缩弹簧各部分名称、基本参数及其相互关系。表10.2.1-1圆柱螺旋压缩弹簧各部分名称和基本参数名称符号说明图例型材直径d制造弹簧用的材料直径弹簧的外径D弹簧的最大直径弹簧的内径D1弹簧的最小直径弹簧的中径D2D2=D-d=D1+d有效圈数n为了工作平稳，n一般不小于3圈支承圈数n0弹簧两端并紧和磨平（或锻平），仅起支承或固定作用的圈（一般取1.5、2或2.5圈）总圈数n1n1=n+n0节距t相邻两有效圈上对应点的轴向距离自由高度H0未受负荷时的弹簧高度H0=nt+(n0-0.5)d展开长度L制造弹簧所需钢丝的长度L≈πDn1在GB/T2089-1994中对圆柱螺旋压缩弹簧的d、D、t、H0、n、L等尺寸都已作了规定，使用时可查阅该标准。2圆柱螺旋压缩弹簧的规定画法根据GB/T4459.4-1984，螺旋弹簧的规定画法如下：⑴在平行于螺旋弹簧轴线的投影面的视图中，各圈的外轮廓线应画成直线。⑵螺旋弹簧均可画成右旋，但左旋螺旋弹簧不论画成左旋或右旋，必须加写“左”字。⑶对于螺旋压缩弹簧，如要求两端并紧且磨平时，不论支承圈数多少和末端贴紧情况如何，均按右图(有效圈是整数，支承圈为2.5圈)的形式绘制。必要时也可按支承圈的实际结构绘制。⑷当弹簧的有效圈数在四圈以上时，可以只画出两端的1～2圈（支承圈除外），中间部分省略不画，用通过弹簧钢丝中心的两条点画线表示，并允许适当缩短图形的长度。(a)剖视图(b)视图图10.2.2-1⑸在装配图中，型材直径或厚度在图形上等于或小于1mm的螺旋弹簧，允许用示意图绘制，如图10.2.2-2(a)所示，当弹簧被剖切时，剖面直径或厚度在图形上等于或小于2mm时，也可用涂黑表示，且各圈的轮廓线不画，如图10.2.2-2(b)所示。(a)(b)图10.2.2-2图10.2.2-3⑹在装配图中，被弹簧挡住的结构一般不画出，可见部分应从弹簧的外轮廓线或从弹簧钢丝剖面的中心线画起，如图10.2.2-3所示。3圆柱螺旋压缩弹簧的标记根据GB/T2089-1994规定，圆柱螺旋压缩弹簧的标记由名称、型式、尺寸、精度及旋向、标准编号、材料牌号以及表面处理组成，其标记格式如下：名称型式d×D2×H0—精度代号旋向标准编号—表面处理标记示例：圆柱螺旋弹簧，A型，型材直径为3mm，中径为20mm，自由高度为80mm，制造精度为2级，材料为碳素弹簧钢丝B级，表面镀锌处理，左旋。其标记为：YA3×20×80-2左GB/T2089-1994B级－DoZn注：按3级精度制造时，3级不标注10.2.4圆柱螺旋压缩弹簧的画图步骤当已知弹簧的型材直径d、中径D2、自由高度H0（画装配图时，采用初压后的高度）、有效圈n、总圈数n1和旋向后，即可计算出节距t，其作图步骤按图10.2.4-1所示。作图步骤：1.布置图面（根据D2和H0）2.画两端支承圈的小圆（每端各按5/4圈画）3.画有效圈的小圆（两边各画1～2圈）4.按右旋画相应小圆的外公切线5.完成剖视图（画剖面线）图10.2.4-1图10.2.4-2为圆柱螺旋压缩弹簧的零件图，主视图上方的三角形，表示该弹簧的机械性能，其中P1、P2为弹簧的工作负荷，Pi为工作极限负荷，55，47表示相应工作负荷下的工作高度，39表示工作极限负荷下的高度。
