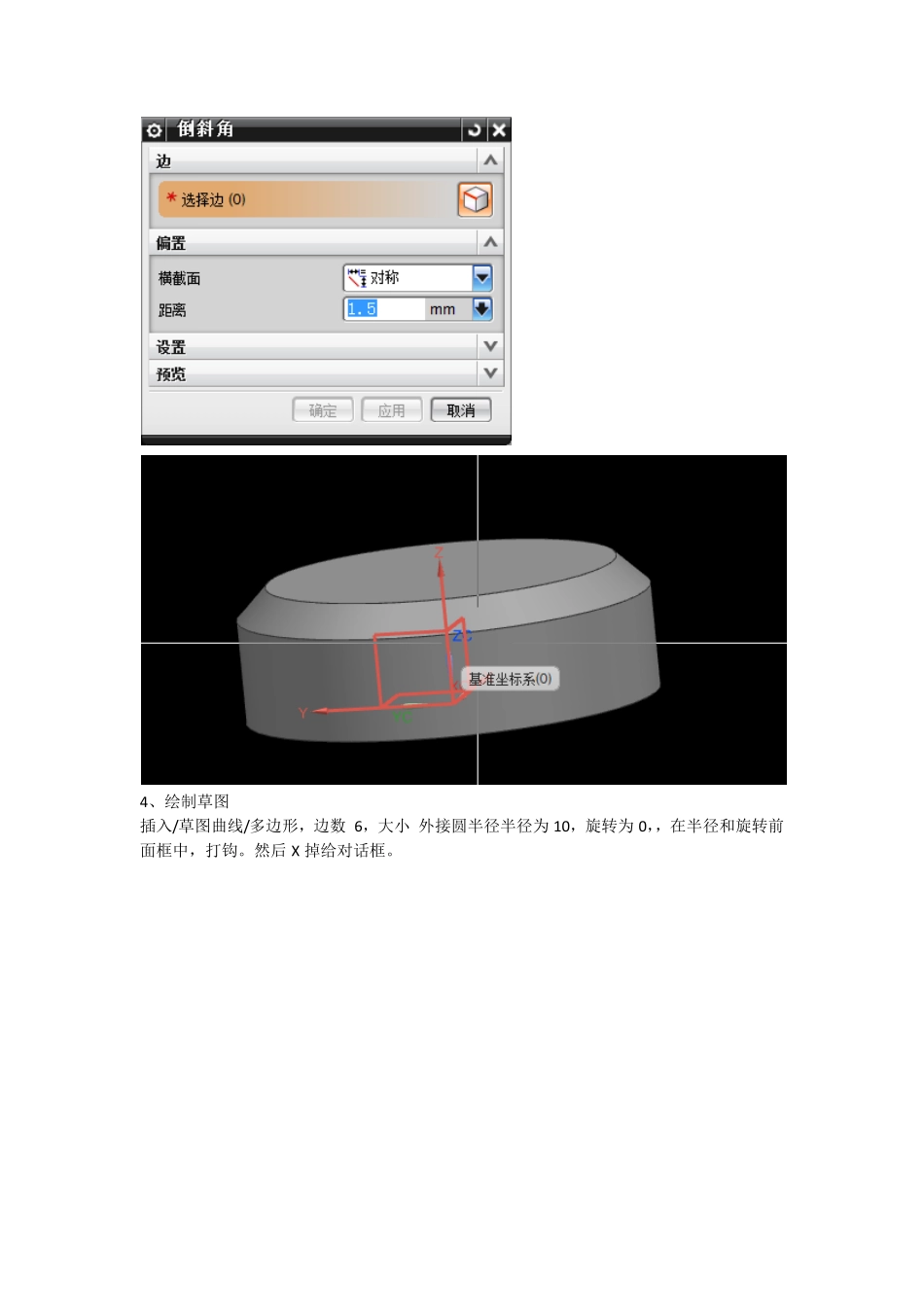

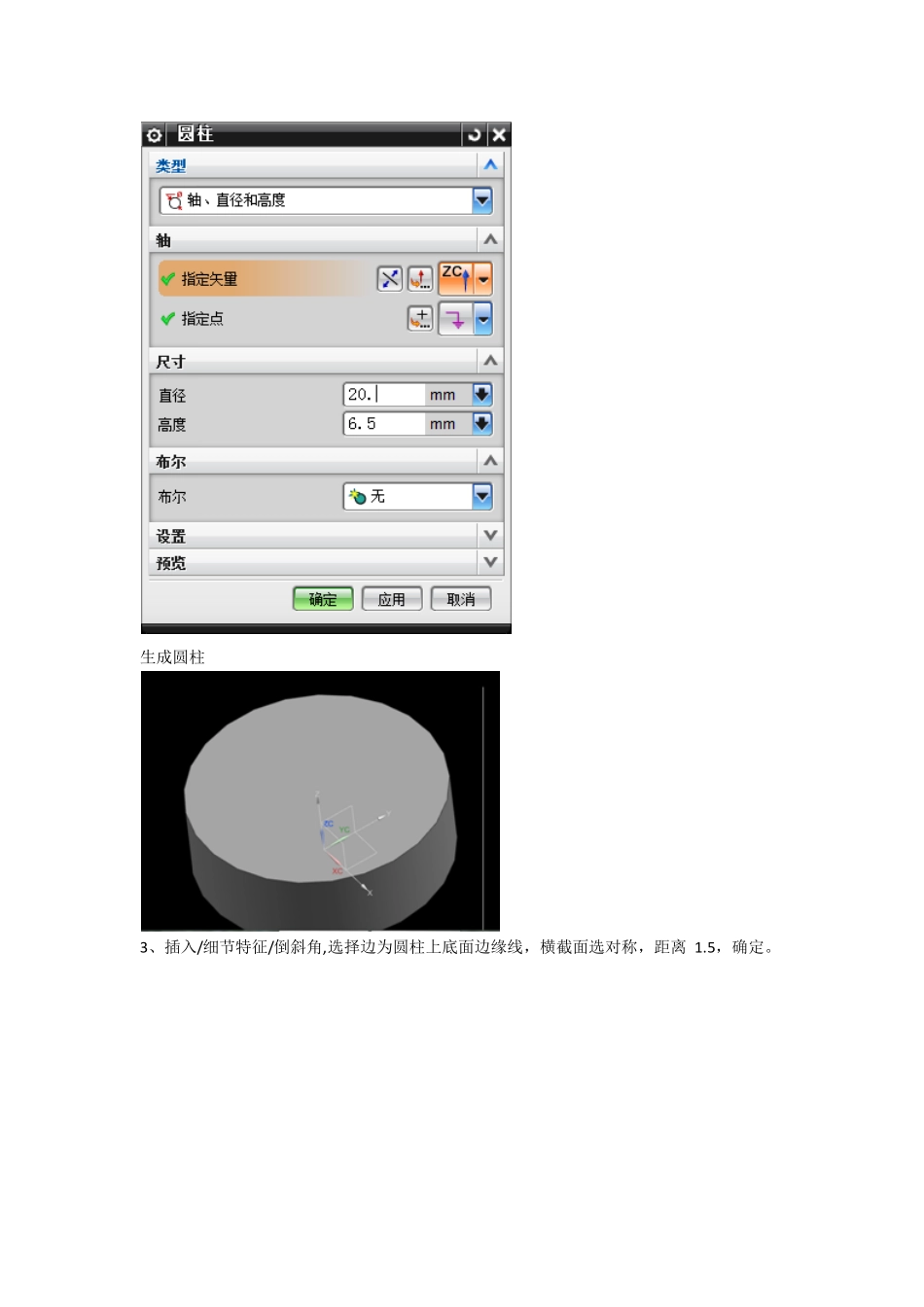

NX螺栓螺母的创建及装配西南交通大学测控技术与仪器2010-01班薛东明20101807一、创建螺栓1、新建/模型/确定，取名luoshuan。2、选择圆柱，点击，指定矢量为zc轴，指定点为坐标原点，直径20，高度6.5，确定。生成圆柱3、插入/细节特征/倒斜角,选择边为圆柱上底面边缘线，横截面选对称，距离1.5，确定。4、绘制草图插入/草图曲线/多边形，边数6，大小外接圆半径半径为10，旋转为0，，在半径和旋转前面框中，打钩。然后X掉给对话框。指定点为原点5、创建拉伸插入/设计特征/拉伸，会自动为你选择刚才创建的六条边（六边形），方向为-zc，开始距离为0，结束距离为6.5，布尔求交，确定。6、创建凸台插入/设计特征/凸台，直径12，高度80，锥角0，点击圆柱另一个地面，进行创建加工，确定。定位选择点落在点上。选择凸台的地面圆，用鼠标选择圆柱上底面边缘。设置圆弧位置选择圆弧中心。7、生成螺丝杆。8、创建倒角插入/细节特征/倒斜角，用鼠标选择凸台底面。横截面为对称，距离为1.5，确定。9、创建螺纹插入/设计特征/螺纹，选择详细鼠标选择要加螺纹的曲面及凸台底面，调整螺纹轴方向，使指向为上。点击确定后，会出现螺纹对话框，将长度改为30，其他数据不动，确定。10、生成螺丝。保存。二、创建螺母1、新建/模型，取名luomu，确定。2、创建圆柱，方法同上。直径20，高度6.5.指定矢量zc轴，指定点，坐标原点，确定。3、创建倒斜角插入/细节特征/倒斜角，距离14、插入/曲线/多边形，点击圆柱底面，指定点为原点，半径10，旋转0，半径和旋转前面打钩，点关闭。4、创建拉伸方法同上。5、插入/设计特征/拉伸，在截面中选择绘制截面。6、在一底面上创建草图。以原点为圆心，画一半径为10.60的圆（半径为键盘输入，然后按回车键）。点完成从图。布尔为求差，点确定。7、创建螺纹插入/细节特征/螺纹，选择详细，点击螺母内侧面。长度6.5，螺距1.75，角度60，确定。8、创建倒斜角插入/细节特征/倒斜角，选择螺母内测量边缘9、保存。三、装配1、新建/装配/确定,先选择螺栓。放置为绝对原点，确定。2、装配/组件/添加组件，选择螺母。放置下拉表中选择通过约束，确定。会弹出装配约束对话框，类型选择同心，选择约束对象选择螺母内测圆及螺栓凸台底的圆。确定。3、添加后，选中螺母，装配/组件/组件位置/移动组件。点击指定方位，会出现点对话框，z轴-70，确定。4、完成装配。保存。
