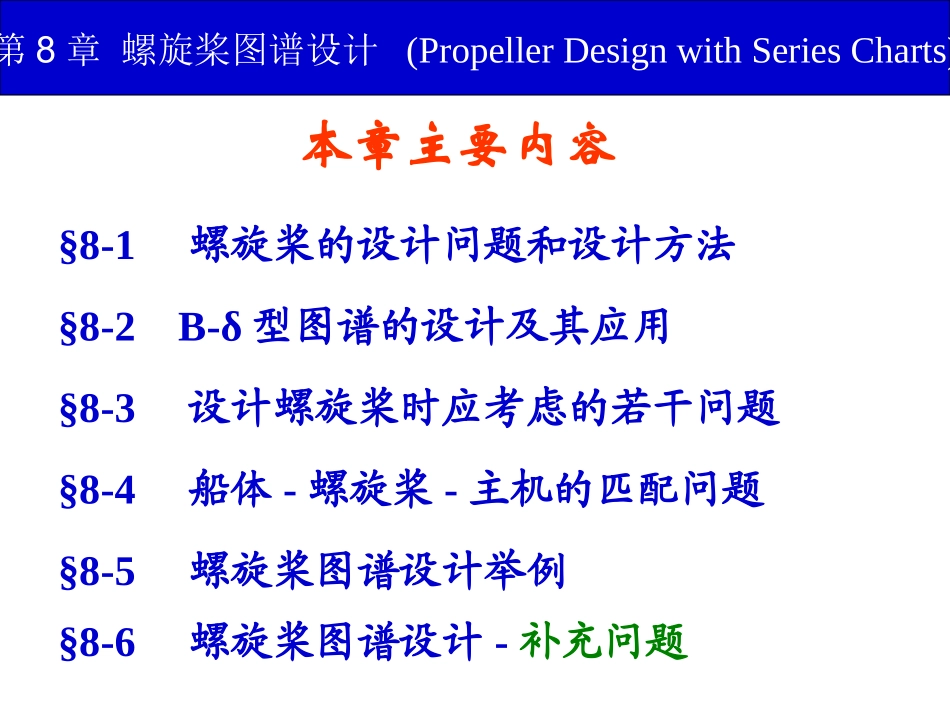

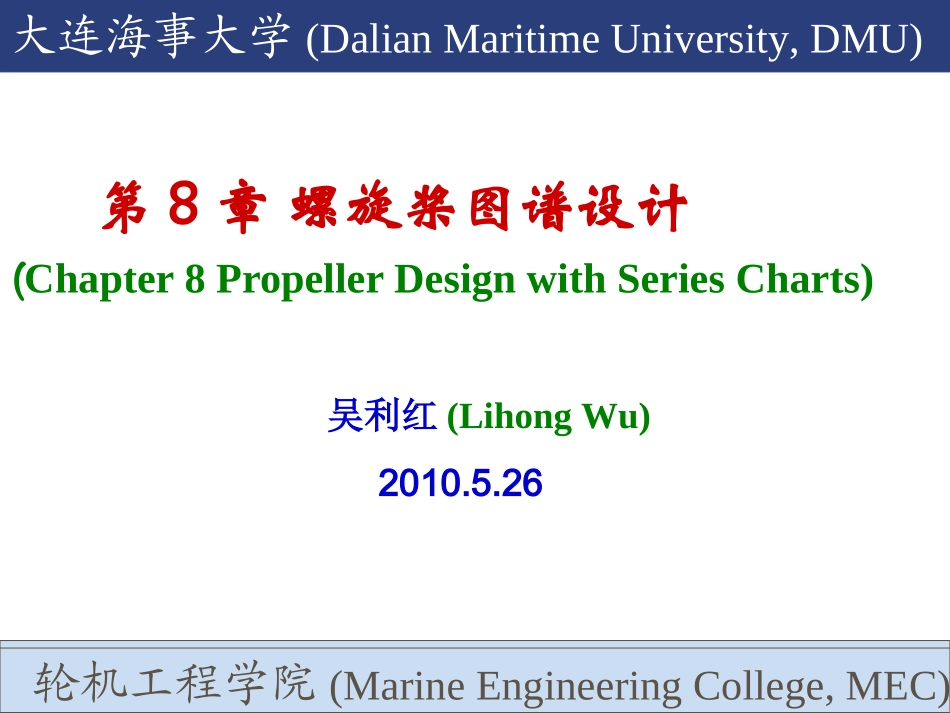

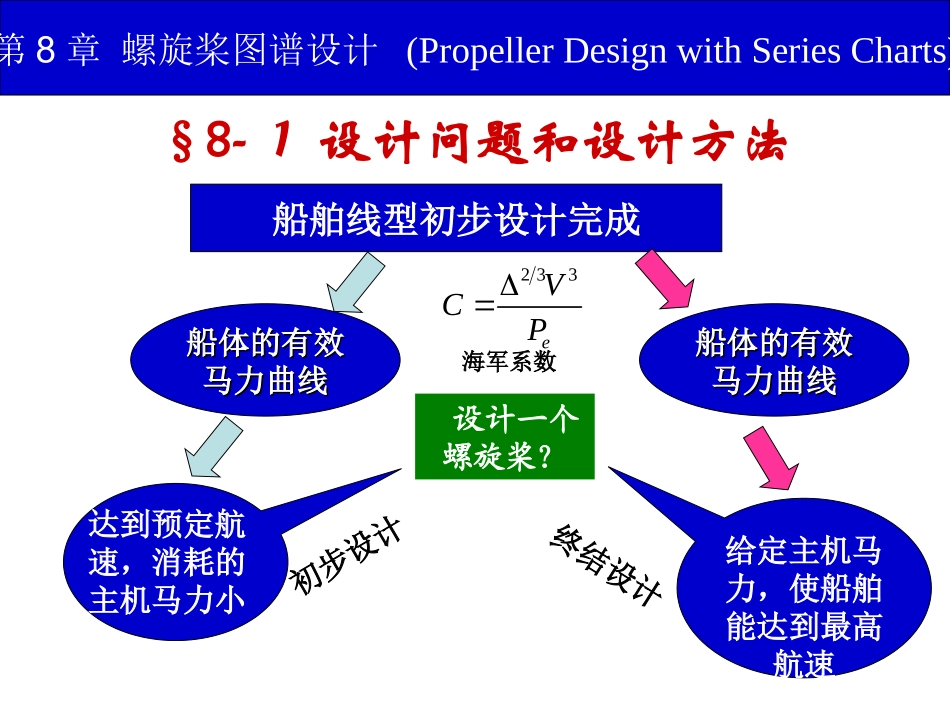

大连海事大学(DalianMaritimeUniversity,DMU)轮机工程学院(MarineEngineeringCollege,MEC)第8章螺旋桨图谱设计(Chapter8PropellerDesignwithSeriesCharts)吴利红(LihongWu)2010.5.26第8章螺旋桨图谱设计(PropellerDesignwithSeriesCharts)§8-1螺旋桨的设计问题和设计方法§8-2B-δ型图谱的设计及其应用§8-3设计螺旋桨时应考虑的若干问题§8-4船体-螺旋桨-主机的匹配问题§8-5螺旋桨图谱设计举例§8-6螺旋桨图谱设计-补充问题本章主要内容第8章螺旋桨图谱设计(PropellerDesignwithSeriesCharts)给定主机马力,使船舶能达到最高航速船体的有效船体的有效马力曲线马力曲线船舶线型初步设计完成§8-1设计问题和设计方法达到预定航速,消耗的主机马力小设计一个螺旋桨?初步设计终结设计船体的有效船体的有效马力曲线马力曲线233eVCP海军系数第8章螺旋桨图谱设计(PropellerDesignwithSeriesCharts)一、螺旋桨的初步设计•对于新设计的船舶,根据设计任务书对船速的要求设计出最合适的螺旋桨,然后由螺旋桨的转速及效率决定主机的转速及马力,并据此订购主机。船速V有效马力PE选定桨的直径D选定桨的转速n确定桨的最佳转速n、效率η0、螺距比P/D、主机马力PS确定桨的最佳直径D、效率η0、螺距比P/D、主机马力PS第8章螺旋桨图谱设计(PropellerDesignwithSeriesCharts)二、终结设计主机马力和转速决定后,求所能达到的最高航速及螺旋桨的尺度。主机马力主机马力PPSS,,转速转速nn有效马力曲线有效马力曲线PPEE确定所能达到的最高航速确定所能达到的最高航速VV,,螺旋桨的直径螺旋桨的直径DD、、螺螺距比距比PP//DD及效率及效率ηηoo((11)新船采用现成的标准型号主机)新船采用现成的标准型号主机((22)旧船调换螺旋桨等)旧船调换螺旋桨等第8章螺旋桨图谱设计(PropellerDesignwithSeriesCharts)船用螺旋桨的设计方法•图谱设计法---根据螺旋桨模型敞水性征系列试验绘制成专用的各类图谱进行设计。如:优点:方便可靠;缺点:受图谱规定桨型的限制。BKJ型图谱、型图谱第8章螺旋桨图谱设计(PropellerDesignwithSeriesCharts)•环流理论设计法---根据环流理论及叶切面试验资料,对桨叶各半径处叶元体分别进行设计,得出各叶元体最佳的组合(桨叶最高效率)。优点:每个叶元体都是适合流场情况(伴流不均匀、空泡现象)叶元体的螺距不一定相同的,剖面形状也不对称.缺点:方法繁杂,加工工艺也较复杂。第8章螺旋桨图谱设计(PropellerDesignwithSeriesCharts)§8-2B-δ型图谱的设计方法与应用•在进行螺旋桨设计时,必需针对船舶的特点和要求,根据实践经验,选用合适的螺旋桨图谱。•目前在商船螺旋桨设计中,应用较广泛的有:荷兰的楚思德B型螺旋桨日本AU型螺旋桨第8章螺旋桨图谱设计(PropellerDesignwithSeriesCharts)一、AU型螺旋桨设计图谱及其应用1.B-δ型设计图谱的建立AU5-50螺旋桨敞水性征曲线组第8章螺旋桨图谱设计(PropellerDesignwithSeriesCharts)nJVDA/nPnJVnKDAQπ275)/(ρ5252575πρ2ADQVnPJK5.22/1575πρ2ADQVnPJKPD---螺旋桨收到马力,(hp)VA---螺旋桨进速,(m/s)n---为螺旋桨转速,(r/s))52ρDnKQQnPQDπ275B-δ推导过程第8章螺旋桨图谱设计(PropellerDesignwithSeriesCharts)注意:5.25.05.25.030.33JKBVNPDPADBP---功率系数JVNDA86.30δ直径系数δN——螺旋桨转速(rpm,即r/min),PD——螺旋桨敞水收到马力(hp),VA——螺旋桨进速(kn),D——螺旋桨直径(m).ρ---为海水密度,取104.51kgf·s2/m4第8章螺旋桨图谱设计(PropellerDesignwithSeriesCharts)图谱δPB图谱第8章螺旋桨图谱设计(PropellerDesignwithSeriesCharts)图谱制作过程(是敞水性征曲线的另一个表达形式)①给定螺距比P/D,变化J值KQ、η0②计算δ和③绘图:横坐标为,纵坐标为螺距比P/D,,通过上述计算的P/D值作一平行横坐标的水平线,并在该线对应于每一值的点上标明相应的η0和δ值,此线即能代表螺距比为P/D的螺旋桨水动力特性。δPBPBPB第8章螺旋桨图谱设计(PropellerDesignwithSeriesCharts)④对不同P/D的螺旋桨性征曲线都作上述处理,并绘在同一图上,...
