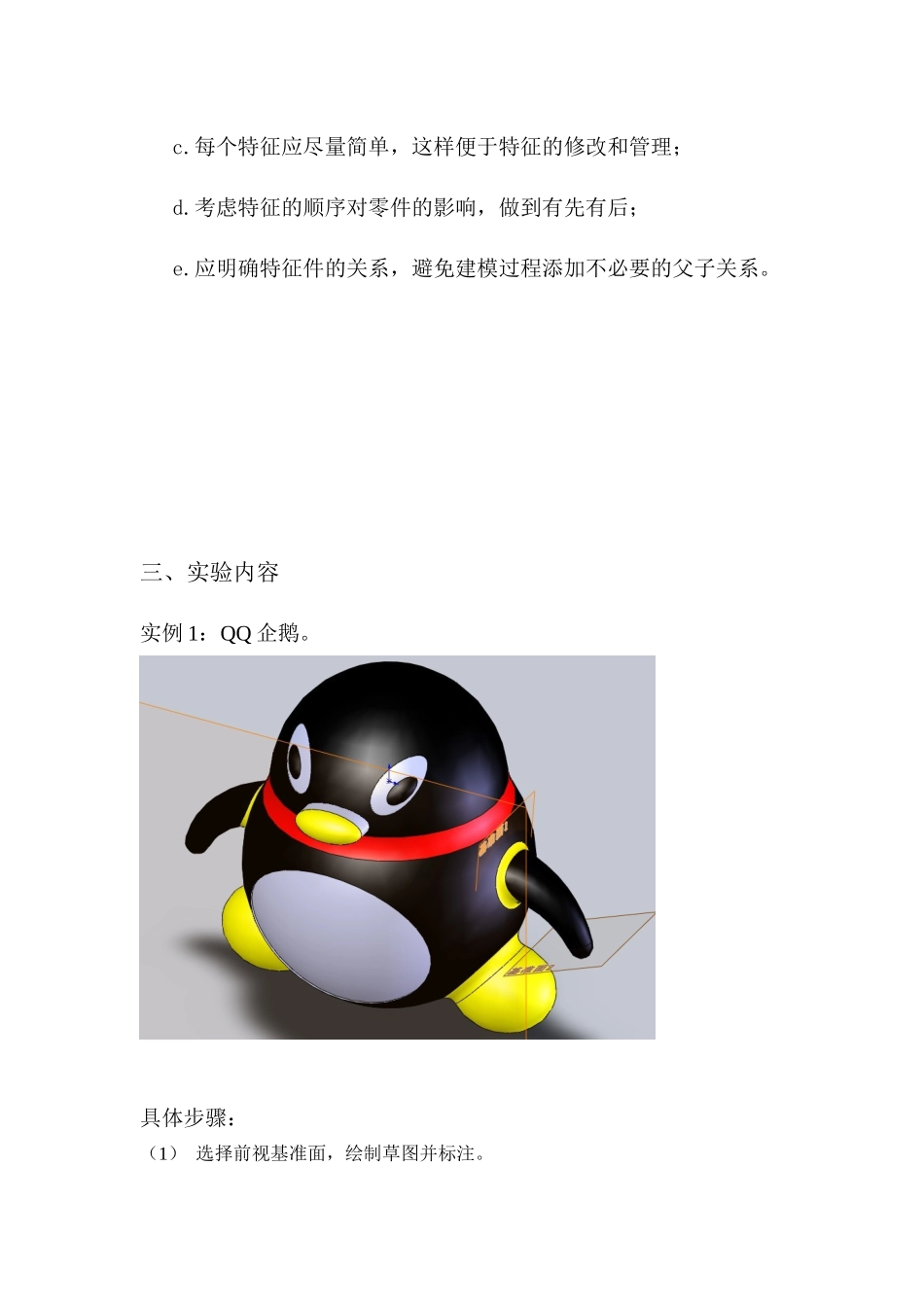

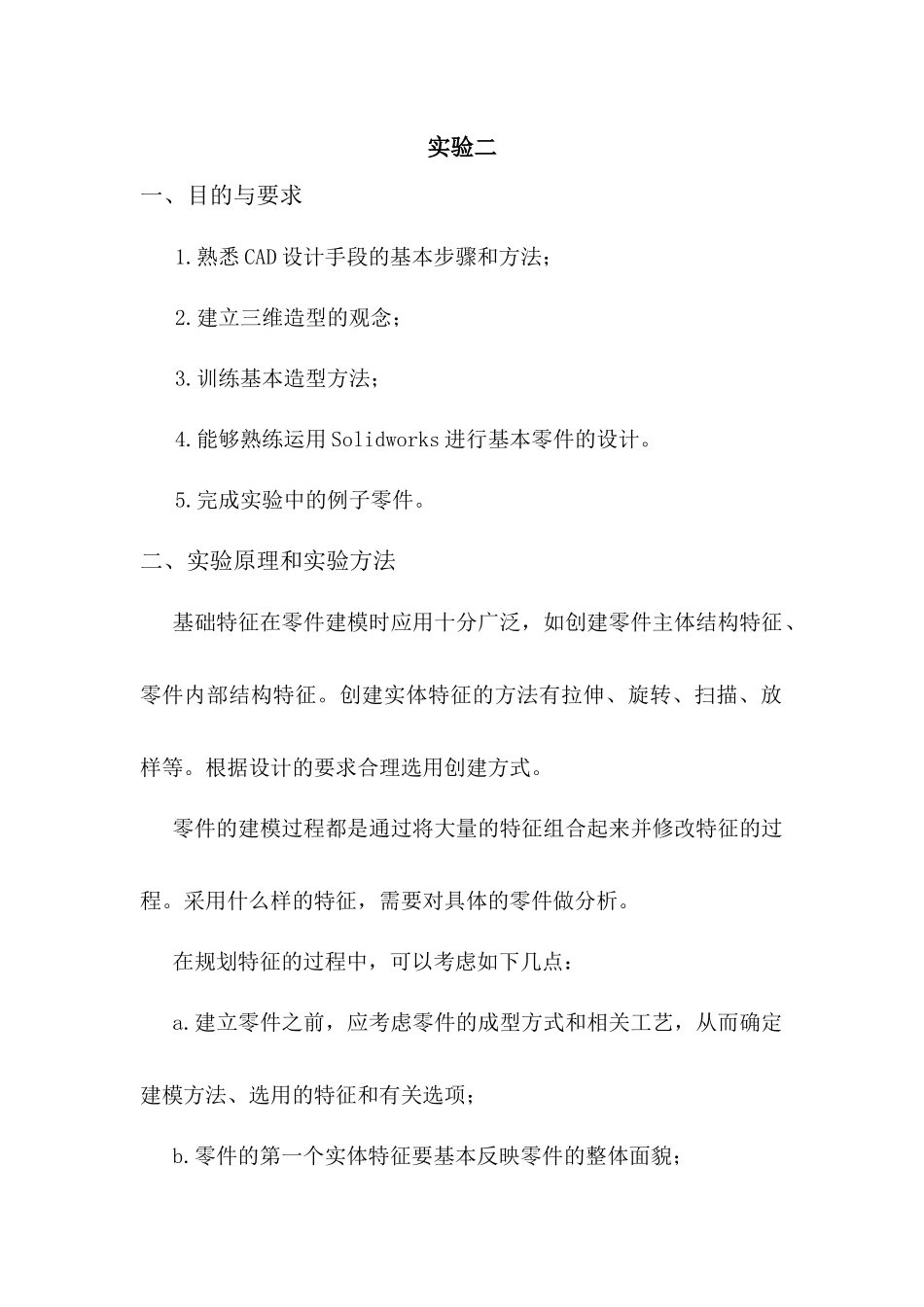

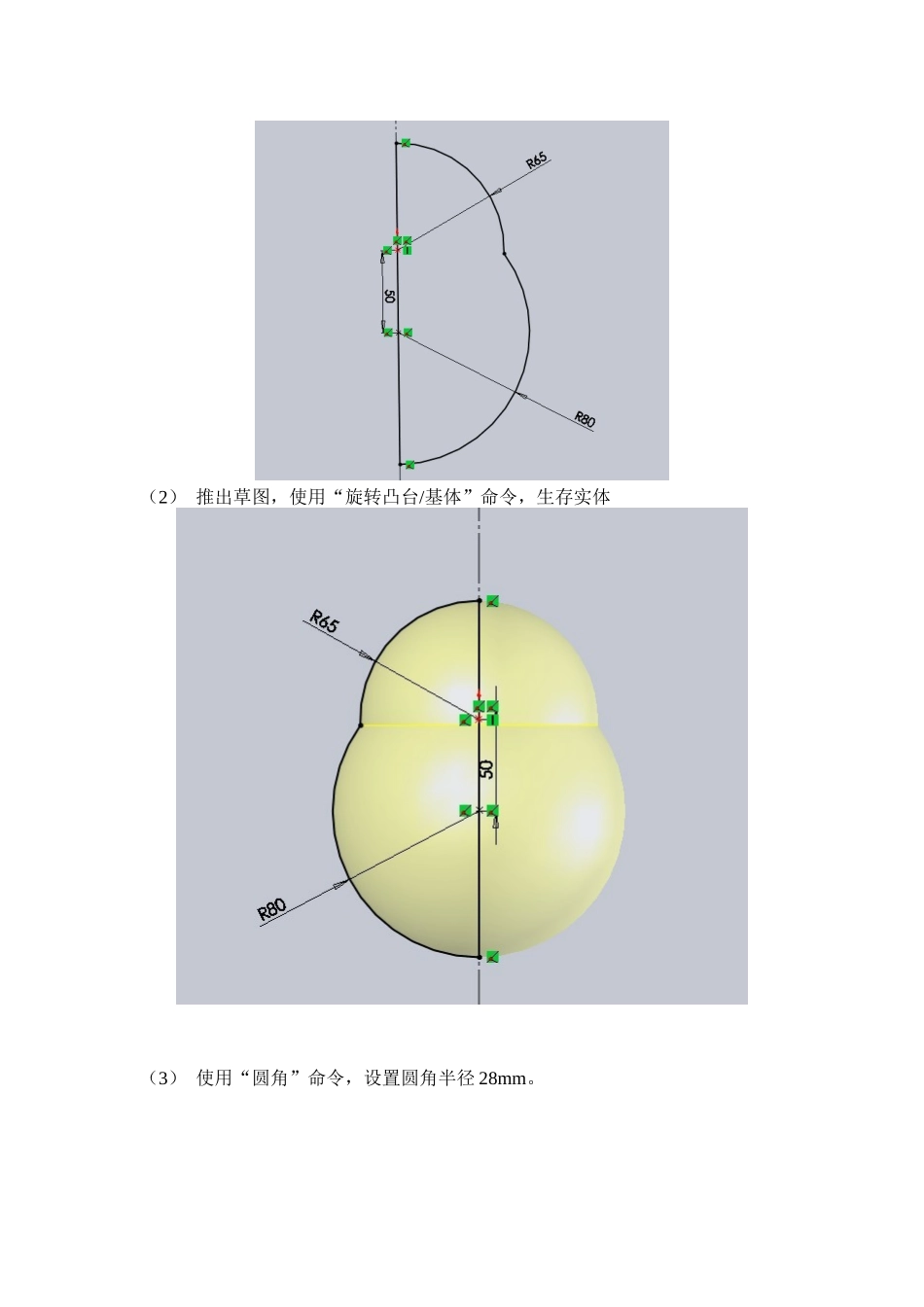

实验二一、目的与要求1.熟悉CAD设计手段的基本步骤和方法；2.建立三维造型的观念；3.训练基本造型方法；4.能够熟练运用Solidworks进行基本零件的设计。5.完成实验中的例子零件。二、实验原理和实验方法基础特征在零件建模时应用十分广泛，如创建零件主体结构特征、零件内部结构特征。创建实体特征的方法有拉伸、旋转、扫描、放样等。根据设计的要求合理选用创建方式。零件的建模过程都是通过将大量的特征组合起来并修改特征的过程。采用什么样的特征，需要对具体的零件做分析。在规划特征的过程中，可以考虑如下几点：a.建立零件之前，应考虑零件的成型方式和相关工艺，从而确定建模方法、选用的特征和有关选项；b.零件的第一个实体特征要基本反映零件的整体面貌；c.每个特征应尽量简单，这样便于特征的修改和管理；d.考虑特征的顺序对零件的影响，做到有先有后；e.应明确特征件的关系，避免建模过程添加不必要的父子关系。三、实验内容实例1：QQ企鹅。具体步骤：（1）选择前视基准面，绘制草图并标注。（2）推出草图，使用“旋转凸台/基体”命令，生存实体（3）使用“圆角”命令，设置圆角半径28mm。（4）以前视基准面为基准平面，利用椭圆和直线命令，绘制如图草图。（5）退出草图，点击特征工具栏中的“旋转凸台/基体”工具，生成如图实体。（6）选择前视基准面，绘制草图，并添加约束。（7）退出草图，点击特征工具栏中的“拉伸切除”工具，设置方向1和方向2的终止条件都为“完全贯穿”，生成如图实体。（8）利用“圆角”工具进行圆角，设置圆角半径为6mm。（9）进行“镜像”操作，设置如图参数，生成如图特征。（10）选择前视基准面，利用“三点圆弧”工具，绘制草图4。并退出草绘。（11）点击“基准面”工具，生成基准面1。如图。（12）选择基准面1，绘制椭圆草图。（13）绘制基准面2.（14）以基准面2绘制草图。（15）创建放样，点击“放样凸台/基体”，在轮廓选项中选择草图5和草图6，在开始约束和结束约束中选择垂直于轮廓，选择草图3为中心线，生成放样特征，如图。（16）进行圆顶，选择椭圆圆顶，设置圆顶距离为8mm。（17）圆角，圆角半径为6mm。（18）镜像手臂。（19）创建基准面3.（20）在基准面3上绘制草图。（21）选择“拉伸切除”工具，终止条件选择“到指定面指定的距离”，设置等距距离为1mm，勾选“反向等距”。（22）同样的方法生成眼睛部分。在基准面3上绘制草图。（23）选择“拉伸切除”工具，终止条件选择“到指定面指定的距离”，设置等距距离为0.2mm，勾选“反向等距”。点击确定生成眼睛槽。（24）选择前视基准面，在上步绘制的椭圆内部绘制椭圆。（25）选择“拉伸凸台基体”工具，终止条件选择“到指定面指定的距离”，设置等距距离为0.2mm，勾选“反向等距”。点击确定生成眼珠。（26）圆顶。（27）镜像眼睛。（28）创建嘴巴。选择前视基准面，绘制草图。（29）选择“拉伸凸台基体”工具，去掉“合并结果选项”。点击确定。（30）在拉伸面上进行圆顶。（31）观看实体。（32）给GG上色。按ctrl键，选中要改变颜色的特征。右键选择“特征属性”，更改颜色。最终效果如下。
