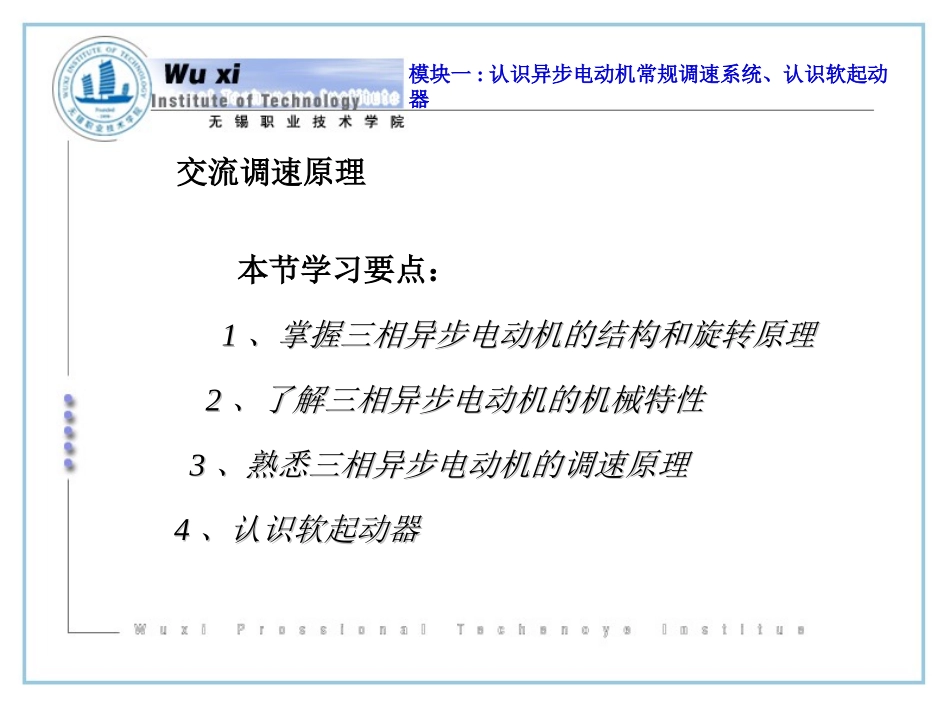

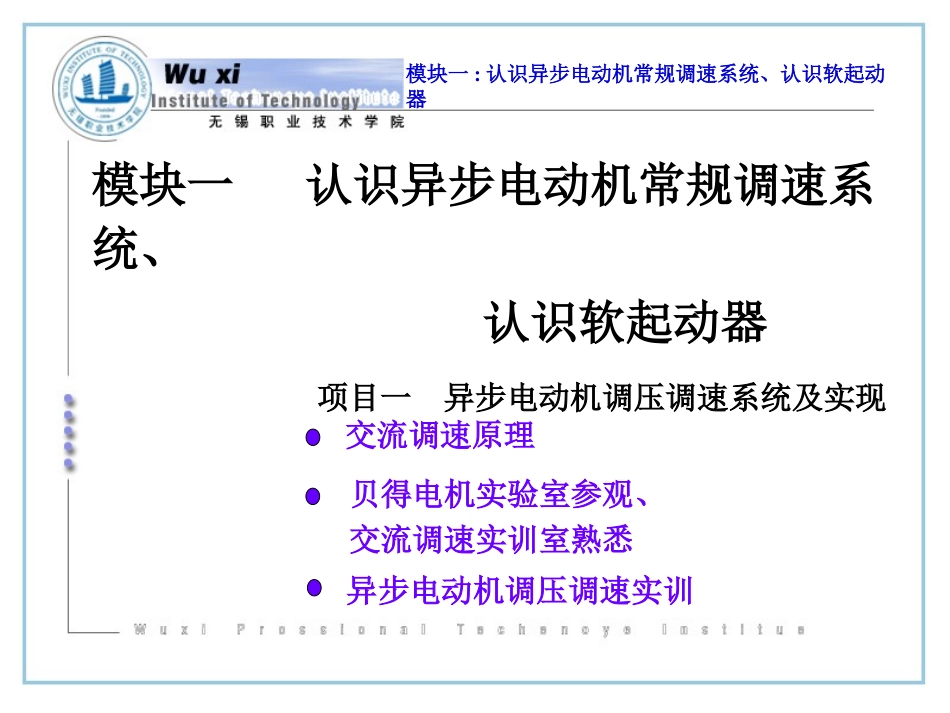

交流调速系统及应用无锡职业技术学院黄麟模块一:认识异步电动机常规调速系统、认识软起动器模块一认识异步电动机常规调速系统、认识软起动器项目一异步电动机调压调速系统及实现交流调速原理贝得电机实验室参观、交流调速实训室熟悉异步电动机调压调速实训交流调速原理模块一:认识异步电动机常规调速系统、认识软起动器本节学习要点：11、掌握三相异步电动机的结构和旋转原理、掌握三相异步电动机的结构和旋转原理22、了解三相异步电动机的机械特性、了解三相异步电动机的机械特性33、熟悉三相异步电动机的调速原理、熟悉三相异步电动机的调速原理44、认识软起动器、认识软起动器一、三相异步电动机的结构和原理三相感应电动机三相感应电动机定子定子气隙气隙转子转子机座机座端盖端盖转子铁心转子铁心轴轴转子绕组转子绕组定子铁心定子铁心定子绕组定子绕组鼠笼型鼠笼型绕线型绕线型机座机座端盖端盖风扇风扇接线盒接线盒定子绕组定子绕组鼠笼转子鼠笼转子端环端环散热筋散热筋轴轴轴承轴承三相感应电机的结构图三相感应电机的结构图三相感应电机的结构图三相感应电机的结构图鼠笼型转子鼠笼型转子导体用铜条或铝条，两头用端环联接。结构可靠简单，但是转子电阻固定。绕线式转子绕线式转子接成Y型的三相绕组通过滑环和电刷与外电路联接，便于串入电阻改善电动机的运行性能。ABC~CBAit1AZBXCYNNSS2NNSS3NNSS4NNSS5NNSS6NNSSNNSSNNSSNNSSNNSSNNSSNNSSNNSSe2,i2ffffT,T,nnnn11三相感应式电动机的工作模型三相感应式电动机的工作模型规定规定电流从首端流入、末端流出时为正。11、当三相感应电动机定子接三相、当三相感应电动机定子接三相电源时，在气隙中产生以同步速电源时，在气隙中产生以同步速旋转的旋转磁场。旋转的旋转磁场。22、旋转磁场切割转子导体，在转、旋转磁场切割转子导体，在转子导体中产生感应电动势。子导体中产生感应电动势。33、转子绕组自行闭合，转子中产、转子绕组自行闭合，转子中产生电流。生电流。44、转子绕组在磁场中受力，产生、转子绕组在磁场中受力，产生电磁转矩，驱动转子旋转。电磁转矩，驱动转子旋转。旋转磁场旋转磁场1、在三相对称绕组中通入三相对称的电流会在气隙中形成一个旋转磁场。2、旋转磁场的转速（同步速）:3、改变通入电流的相序（对调任意两根电源线）就可以改变旋转磁场的转向，从而改变电机的转向。电网频率电网频率电机的极对数电机的极对数pfn1160转差率转差率1、三相感应电动机的转速恒小于磁场转速，即n
