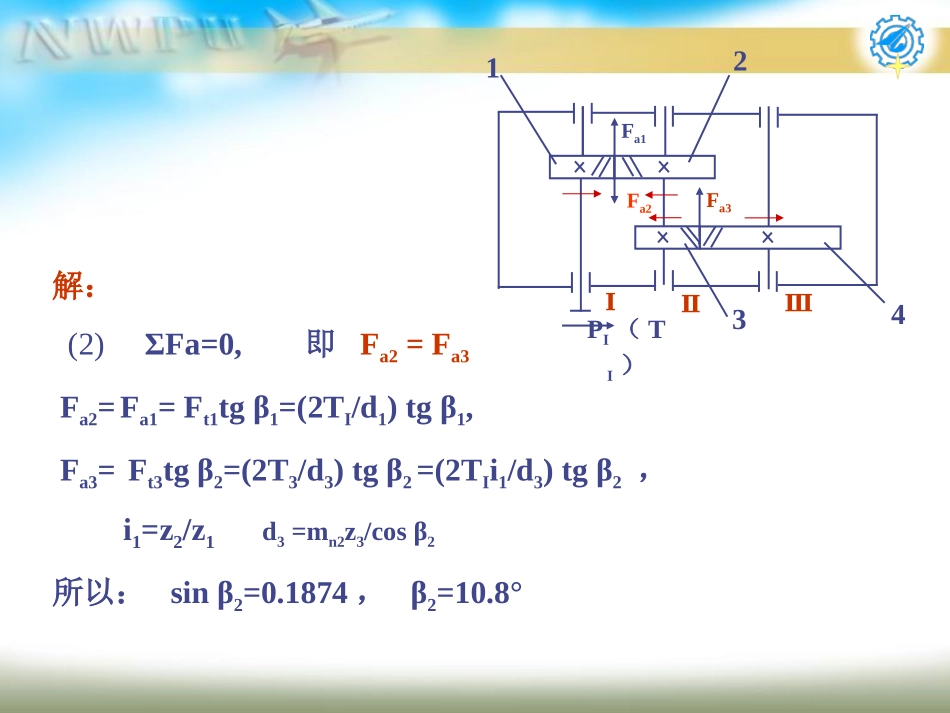

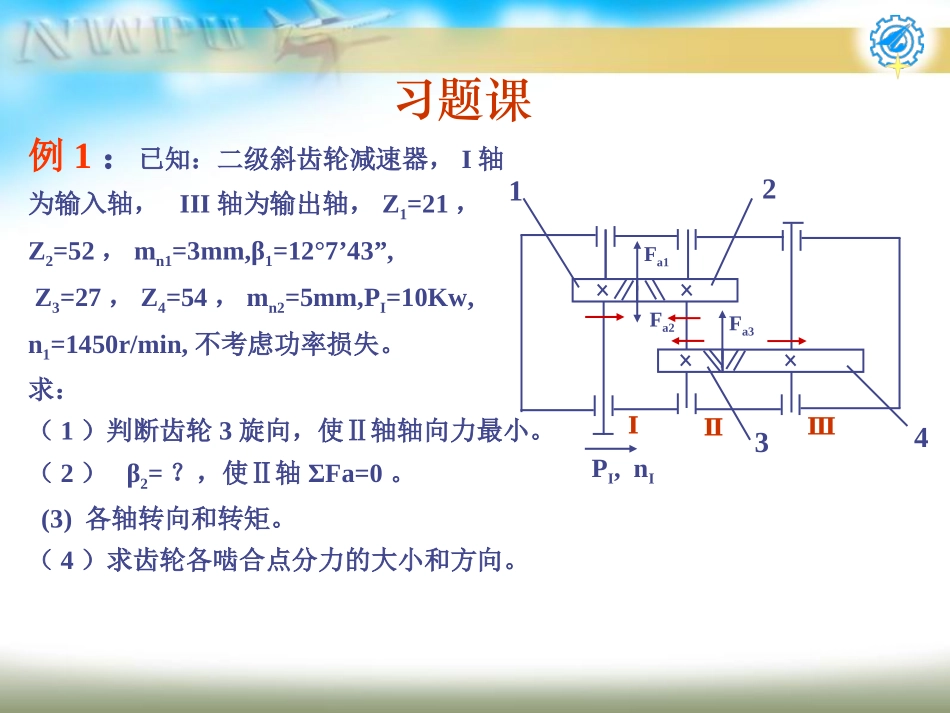

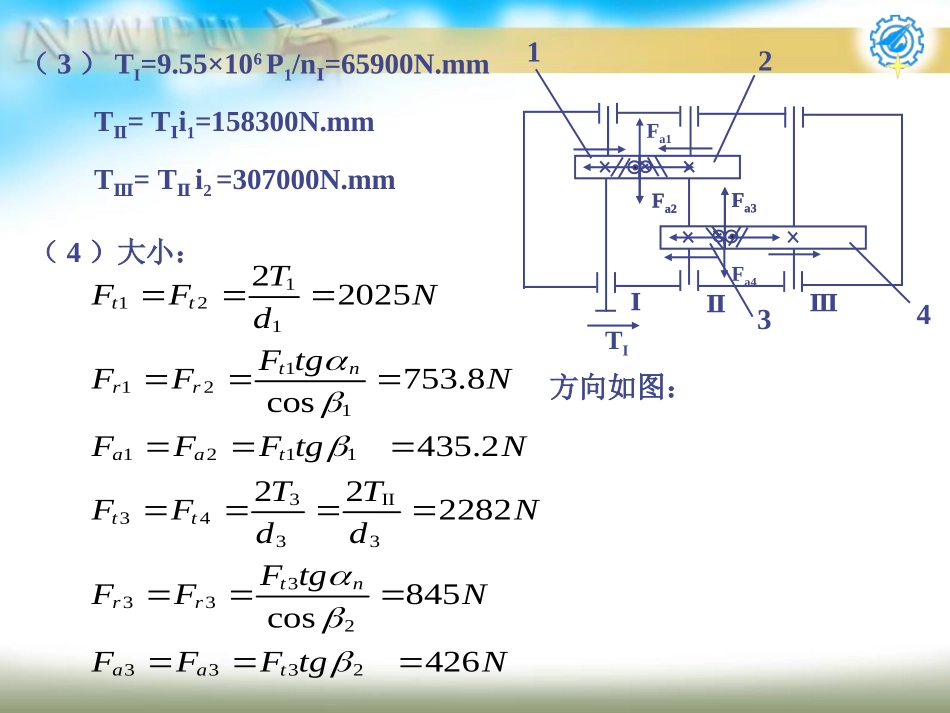

例1：已知：二级斜齿轮减速器，I轴为输入轴，III轴为输出轴，Z1=21，Z2=52，mn1=3mm,β1=12°7’43”,Z3=27，Z4=54，mn2=5mm,PI=10Kw,n1=1450r/min,不考虑功率损失。求：（1）判断齿轮3旋向，使Ⅱ轴轴向力最小。（2）β2=？，使Ⅱ轴ΣFa=0。(3)各轴转向和转矩。（4）求齿轮各啮合点分力的大小和方向。习题课ⅡⅠⅢ1234Fa1Fa2Fa3PI,nIⅡⅠⅢ1234解：(2)ΣFa=0,即Fa2=Fa3Fa2=Fa1=Ft1tgβ1=(2TI/d1)tgβ1,Fa3=Ft3tgβ2=(2T3/d3)tgβ2=(2TIi1/d3)tgβ2，i1=z2/z1d3=mn2z3/cosβ2所以：sinβ2=0.1874，β2=10.8°Fa1Fa2Fa3PI（TI）ⅡⅠⅢ1234Fa1Fa2Fa3（3）TI=9.55×106P1/nⅠ=65900N.mmTⅡ=TⅠi1=158300N.mmTⅢ=TⅡi2=307000N.mm（4）大小：1121112112113II34333332333222025753.8cos435.2222282845cos426tttnrraattttnrraatTFFNdFtgFFNFFFtgNTTFFNddFtgFFNFFFtgNFa2Fa3Fa4方向如图：TI例2：已知：Z1=25，Z2=60，m1=5mm,b1=50mm,mn=6mm,Z3=21，Z4=84，β=10°8’30”,PI=17Kw,n1=720r/min,求：要使II轴轴向力最小，求斜齿轮旋向及锥齿轮啮合点分力的大小和方向。PIn1ⅠⅡⅢ1234Fa2Fa3，，，，，。NtgFFFNtgFFFNdTFFnPTddzmdRbzzmrrRZZtgtratarmttRmR597sin1432cos7.426321055.9)5.01(262.2260/52112111211I21II6I111111222122211211222111ratartFFFFFF大锥齿轮：小锥齿轮：解：各分力的大小：例3．分析讨论题相同传动比的齿轮传动有两种设计方案，工作条件、材料及热处理方式相同。z1z2mba方案一32688100400方案二641364100400分析（1）那个方案的齿面接触疲劳强度高（2）那个方案的齿根弯曲疲劳强度高（3）在同一对齿轮中材料及热处理相同,若忽略接触次数的影响，哪个齿轮的齿面接触疲劳强度高（4）在同一对齿轮中齿轮中材料及热处理相同,哪个齿轮的齿根弯曲疲劳强度高z1z2mba方案一32688100400方案二641364100400解：（1）两个方案的中心距相同，因此齿面接触疲劳强度基本相同。（2）方案一的齿轮模数大，因此齿根弯曲疲劳强度高。（3）在同一对齿轮中由于材料及热处理相同，若忽略接触次数的影响，则两个齿轮的齿面接触疲劳强度基本相同。（4）在同一对齿轮中材料及热处理相同，由于齿形不同，齿形系数不同；因此大齿轮的齿根弯曲疲劳强度高。例4tFasaFF[]KFYYYbm例52134Fa2Fa3Ft4Fr4Fa4Ft1Fr1Fa1例6例7如图所示，a)画出II轴的转向。（2分）b)要求画出斜齿轮2和蜗杆3的轴向力能抵削一部分时蜗杆的旋向，蜗轮4的转向。（3分）c)标出蜗杆在啮合点C处的圆周力Ft3，轴向力Fa3及径向力Fr3的方向III1234CIIFa3Fr3Fa2Ft3Ft4例8如图所示为一蜗杆-圆柱斜齿轮-直齿圆锥齿轮三级传动。已知蜗杆为主动，右旋，且按图示方向转动。试在图中绘出：（1）各轴转向。（2）使II、III轴轴承所受轴向力较小时的斜齿轮轮齿的旋向。（3）各轮所受诸轴向分力Fa的方向。Fa1Fa2Fa3Fa4Fa5Fa6A向I轴II轴III轴例9总结：例10选择题1、与齿轮强度计算中动载系数KV有关的主要因素有_________。(1)齿轮精度和齿轮圆周速度(2)外载变化情况(3)模数和齿数2、一对渐开线闭式直齿圆柱齿轮传动，主从动轮均为软齿面，最容易发生_________。(1)点蚀(2)胶合(3)磨损（4）断齿3、为了提高齿轮的接触强度应———。(1)增大模数，中心距不变(2)增大中心距(3)中心距不变，增大齿数4、轮齿弯曲强度计算中齿形系数YFa，主要取决于________。(1)模数(2)齿数(3)变位系数5、在一对圆柱齿轮传动中，其它条件不变，若将转矩增为4倍，则齿根弯曲应力将________。(1)不变(2)增为2倍(3)增为4倍（4）增为6倍√√√√√6、斜齿圆柱齿轮，螺旋角越大，传动平稳性________。(1)越低(2)越高(3)没有影响7、齿轮的齿面点蚀破坏，通常首先发生在________。(1)靠近齿顶处(2)靠近齿根处(3)靠近齿根的节线处（4）靠近齿顶的节线处8、在齿轮传动中，大小齿轮齿面接触应力齿轮___等，大小齿轮弯曲应力___等。9、直齿圆锥齿轮传动的当量齿数ZV=_____，标准模数和压力角在___端，受力分析和强度计算用——————直径。1...
