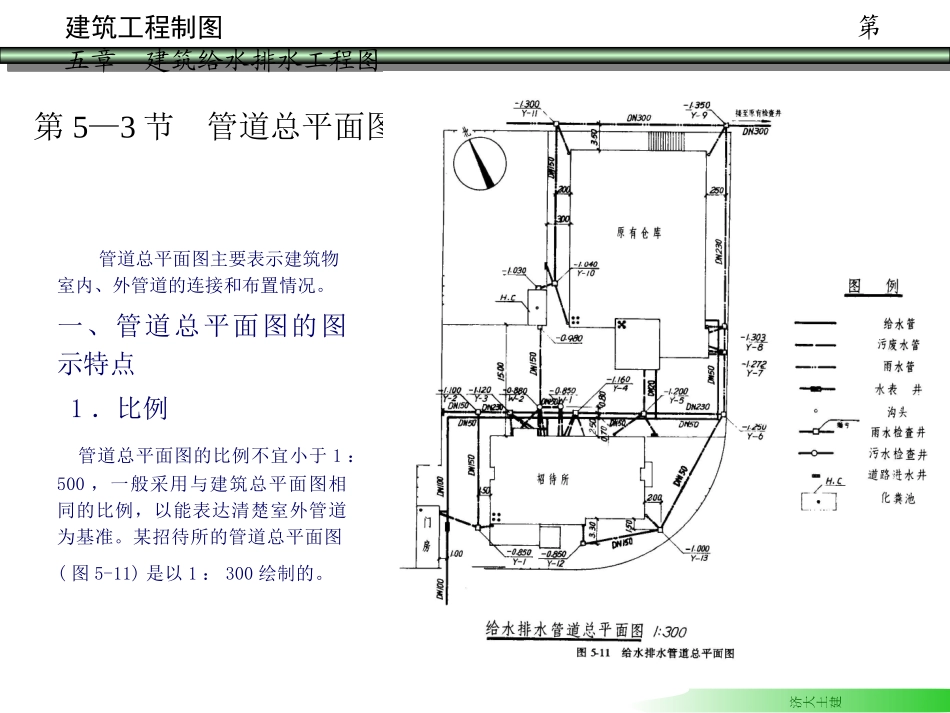

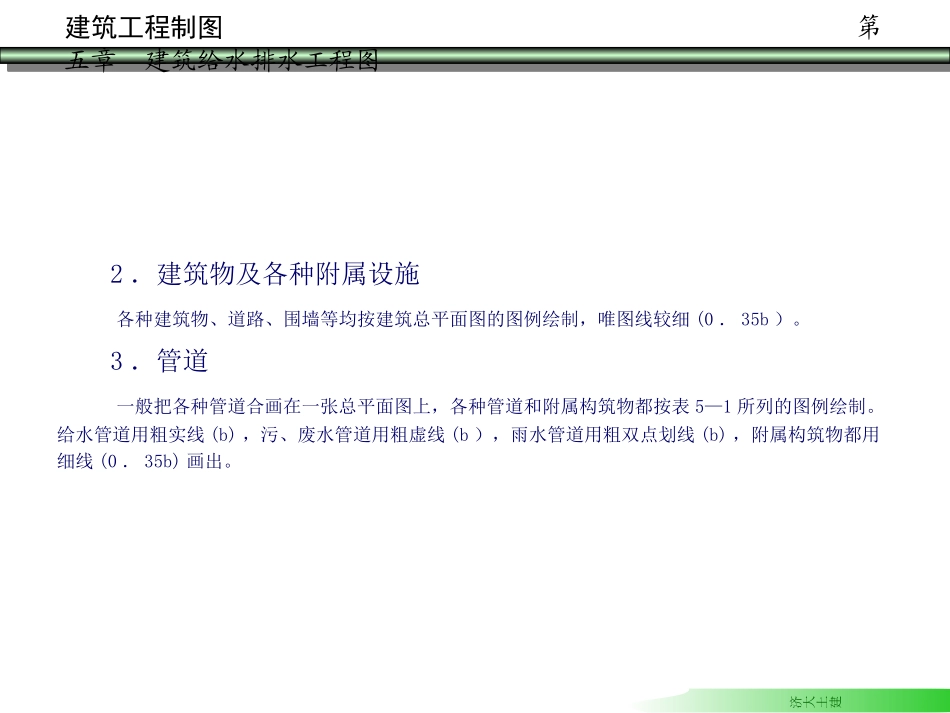

济南大学03级•建筑工程制图济南大学土木建筑学院[第五章建筑给水排水工程图]第5—3节管道总平面图管道总平面图主要表示建筑物室内、外管道的连接和布置情况。一、管道总平面图的图示特点1．比例管道总平面图的比例不宜小于1：500，一般采用与建筑总平面图相同的比例，以能表达清楚室外管道为基准。某招待所的管道总平面图(图5-11)是以1：300绘制的。建筑工程制图第五章建筑给水排水工程图济大土建2．建筑物及各种附属设施各种建筑物、道路、围墙等均按建筑总平面图的图例绘制，唯图线较细(0．35b）。3．管道一般把各种管道合画在一张总平面图上，各种管道和附属构筑物都按表5—1所列的图例绘制。给水管道用粗实线(b)，污、废水管道用粗虚线(b），雨水管道用粗双点划线(b)，附属构筑物都用细线(0．35b)画出。建筑工程制图第五章建筑给水排水工程图济大土建图a为室外给水管网平面布置图，图b为室外排水管网平面布置图。建筑工程制图第五章建筑给水排水工程图济大土建小区（或城市）管网总平面布置图二、由于排水管道经常要疏通，所以在排水管的起端、两管相交点和转折点均要设置检查井，在图中用直径2-3mm的小圆圈表示，两检查井之间的管线应为直线。从上流开始，按主次对检查井顺序编号，在图中用箭头表示流水方向。图中排水干管、雨水管、粪便污水管等均用粗虚线表示。本例是把雨水管、污水管合一排放，即通常称为合流制的排放方式。三、为了说明管道，检查井的埋设深度、管道坡度、管径大小等情况，对较简单的排水管网布置可直接在布置图中注上管径、坡度、流向，每一管段检查井处的各向管段的管底标高。室外管道宜标注绝对标高。给水管道一般只需标注直径和长度。建筑工程制图第五章建筑给水排水工程图济大土建为了说明一个小区（或城市）给水排水管网的布置情况，通常需画出该区的给水排水管网总平面布置图。现以下图为例说明画图时应注意的事项：一、给水管道用粗实线表示，房屋引入管处均应画出阀门井。一个居住区应有消火栓和水井表。如为城市管网布置图，还应画上水厂、抽水机站和水塔等的位置。4．管径、尺寸和标高各种管道的管径按管道系统图图示特点中的第5点所述方法标注，一般注在管道旁边，当地位有限时，可用引出线标出。室外管道一般应标注绝对标高，当无绝对标高资料时，也可用相对标高标出。图5-11的检查井处的管底标高均用相对标高。这些标高都标在引出线的上方，在引出线的下方标出各检查井的编号。如Y—4表示4号雨水井，W—1表示1号污水井。检查井的编号顺序应从上游向下游，先干管后支管。管道及附属构筑物的定位尺寸可以以附近房屋的外墙面为基准注出。对于复杂工程可以用标注建筑坐标采定位。建筑工程制图第五章建筑给水排水工程图济大土建5．指北针(或风玫瑰)为了表示房间的朝向，在管道总平面图上应画出指北针(或风玫瑰)。6．图例在管道总平面图上，应列出该图所用的图例，以便于识读。7．施工说明施工说明一般有以下几个内容：标高、尺寸、管径的单位；与室内地面标高±0．000m相当的绝对标高值；管道的设置方式(明装、暗装)；各种管道的材料及防腐、防冻措施；卫生器具的规格，冲洗水箱的容积；检查井的尺寸；所套用的标准图的图号；安装质量的验收标准；其他施工要求等。建筑工程制图第五章建筑给水排水工程图济大土建二、管道总平面图的画图步骤1．若采用与建筑总平面图相同的比例，则可直接描绘建筑总平面图，否则，要按比例把建筑总平面图画出。2．根据底层管道平面图，画出给水系统的引入管和污、废水系统的排出管，并布置道路进水井(雨水井)。3．根据市政部门提供的原有室外给水系统和排水系统的情况，确定给水管线和排水管线。4．画出给水系统的水表、闸阀、排水系统的检查井和化粪池等。5．标出管径和管底的标高，以及管道和附属构筑物的定位尺寸。6.画图例及注写说明。建筑工程制图第五章建筑给水排水工程图济大土建三、管道总平面图的读图方法识读管道总平面图要按系统进行，必要时还需与底层管道平面图对照，下面以图5—11为例介绍如下：1，给水管道系统某招待所的给水管道从南面的原有引水管引入，管中心距门房1．00m，管径为DN100，其上...
