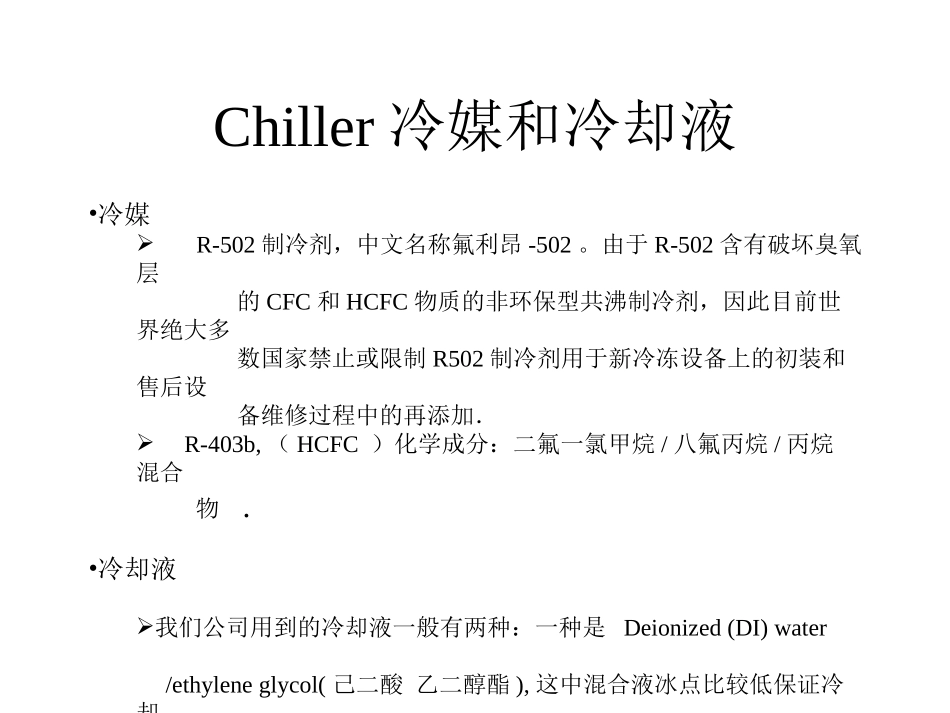

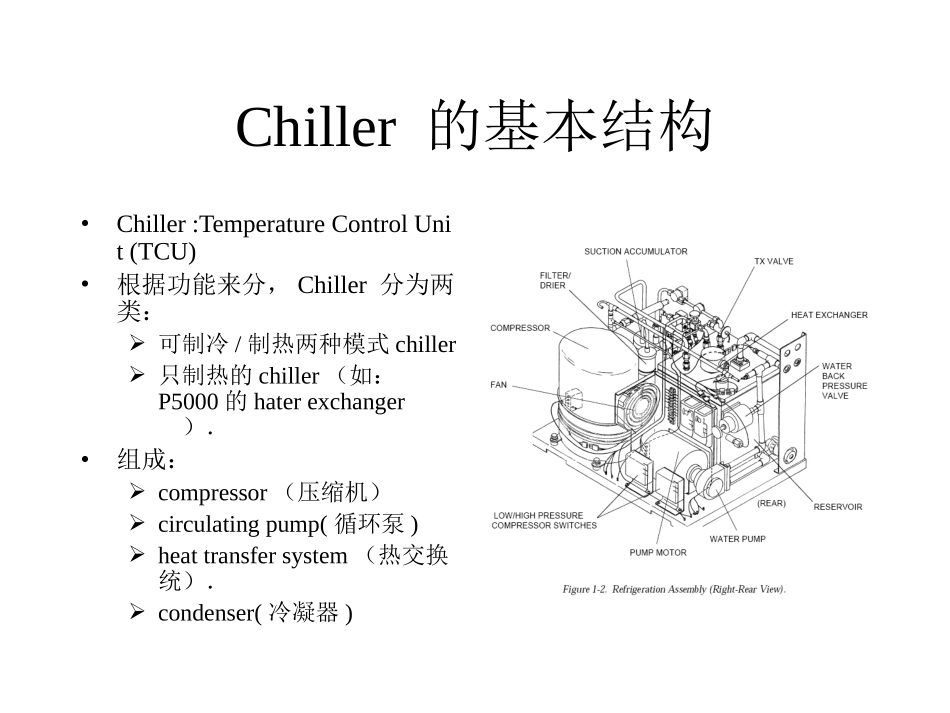

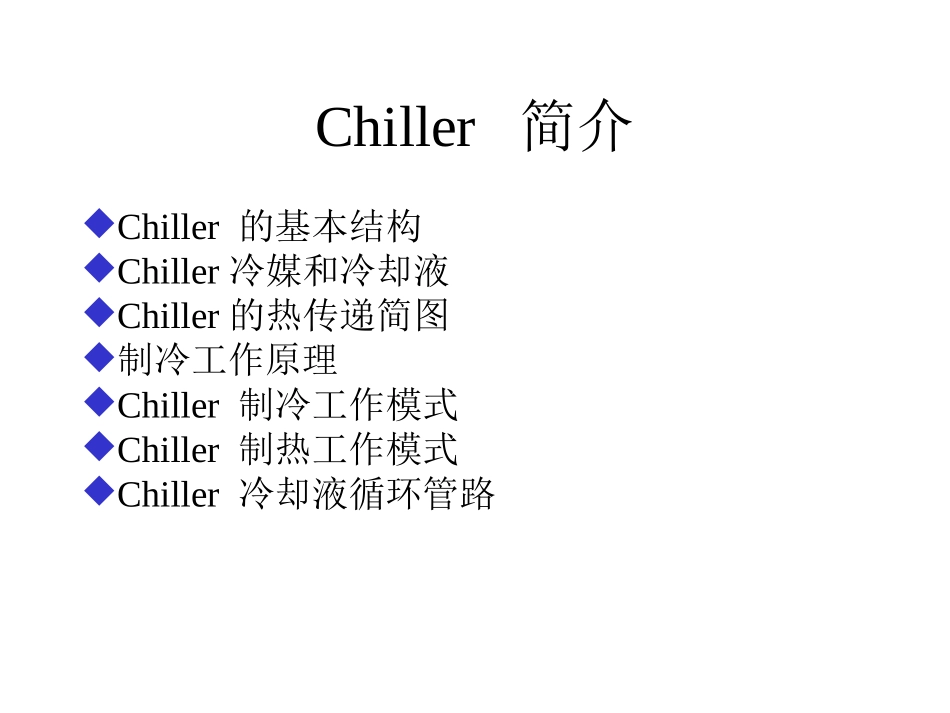

Chiller简介Chiller的基本结构Chiller冷媒和冷却液Chiller的热传递简图制冷工作原理Chiller制冷工作模式Chiller制热工作模式Chiller冷却液循环管路Chiller的基本结构•Chiller:TemperatureControlUnit(TCU)•根据功能来分，Chiller分为两类：可制冷/制热两种模式chiller只制热的chiller（如：P5000的haterexchanger）．•组成：compressor（压缩机）circulatingpump(循环泵)heattransfersystem（热交换统）．condenser(冷凝器)Chiller冷媒和冷却液•冷媒R-502制冷剂，中文名称氟利昂-502。由于R-502含有破坏臭氧层的CFC和HCFC物质的非环保型共沸制冷剂，因此目前世界绝大多数国家禁止或限制R502制冷剂用于新冷冻设备上的初装和售后设备维修过程中的再添加．R-403b,（HCFC）化学成分：二氟一氯甲烷/八氟丙烷/丙烷混合物.•冷却液我们公司用到的冷却液一般有两种：一种是Deionized(DI)water/ethyleneglycol(己二酸乙二醇酯),这中混合液冰点比较低保证冷却液在０摄氏度以下是液态．另一种就是单纯的DIwater,制冷温度一般不会低于０摄氏度．Chiller的热传递简图•Chiller的制冷原理实际上是一个热传递过程．即机台产生的热量经过chiller内冷却液的循环把热量带到heaterexchanger,热量再由冷媒带走与PCW和大气进行热交换，从而达到降温的循环交替过程．1压缩机2冷凝器3过滤制冷剂液化气化吸热制冷制冷剂的循环水将冷传至设备主设备4热交换器水的循环制冷工作原理•液体制冷剂在蒸发器中吸收被冷却的物体热量之后，汽化成低温低压的蒸汽、被压缩机吸入、压缩成高压高温的蒸汽后排入冷凝器、在冷凝器中向冷却介质(水或空气)放热，冷凝为高压液体、经节流阀节流为低压低温的制冷剂、再次进入蒸发器吸热汽化，达到循环制冷的目的。这样，制冷剂在系统中经过蒸发、压缩、冷凝节流四个基本过程完成一个制冷循环。Chiller制冷工作模式1234•冷媒被压缩机压缩成高压高温的气态（250psi150°C），进入冷凝器，冷凝器处有PCW对高温冷媒进行降温，把冷媒变成高压低温的液态，经过过滤进入热交换器，冷媒转化为低压低温的气态，吸收热量，进行热交换再回到压缩机进行循环压缩．Chiller制热工作模式•制热模式下，冷媒在在经过压缩机压缩成的高温高压的情况下通过hotgasvalve，然后流到heaterexchanger内，从而达到制热的目的．•制热模式下，immersionheater也会同时启动并对冷却液加热．Chiller冷却液循环管路•pump出来的大部分的冷却液直接经过pressureregulatorvalve回到蓄水箱内，来确保机台水循环管路中的水压力．•一部分冷却液被送到被冷却机台的循环管路中．冷却液在从蓄水箱内出来的时候有watertemperaturesensor测量水温，以确保不是测量的水箱的温度．•还有一小部分冷却液经过一个双重的Deionizingcartridge,（作用是去掉冷却液中的离子）直接回到蓄水箱内．
