第4章钢筋混凝土工程(钢筋)VIP专享VIP免费

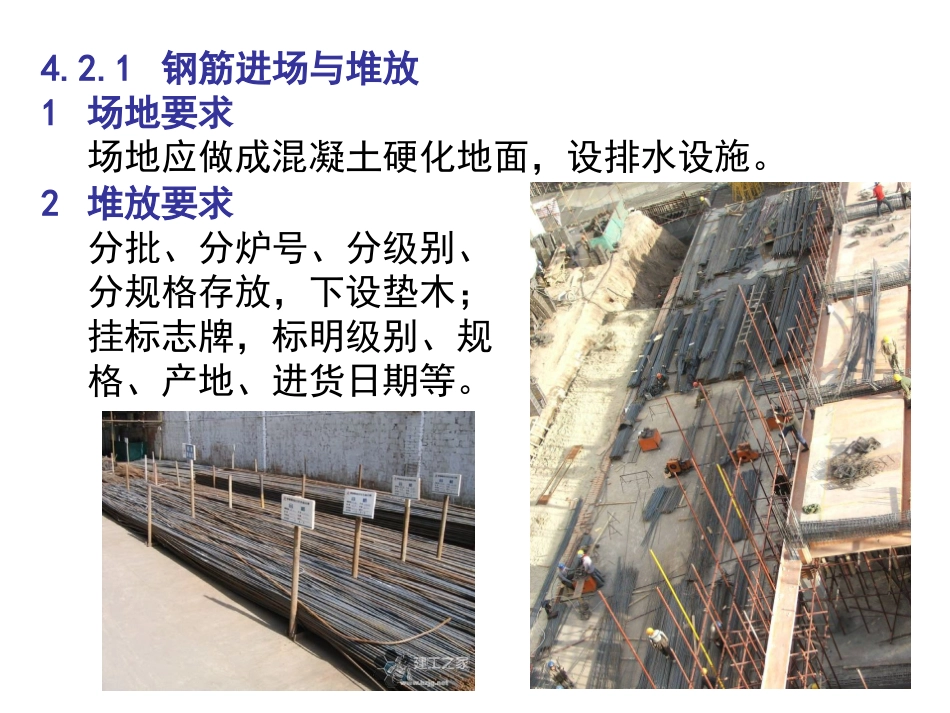

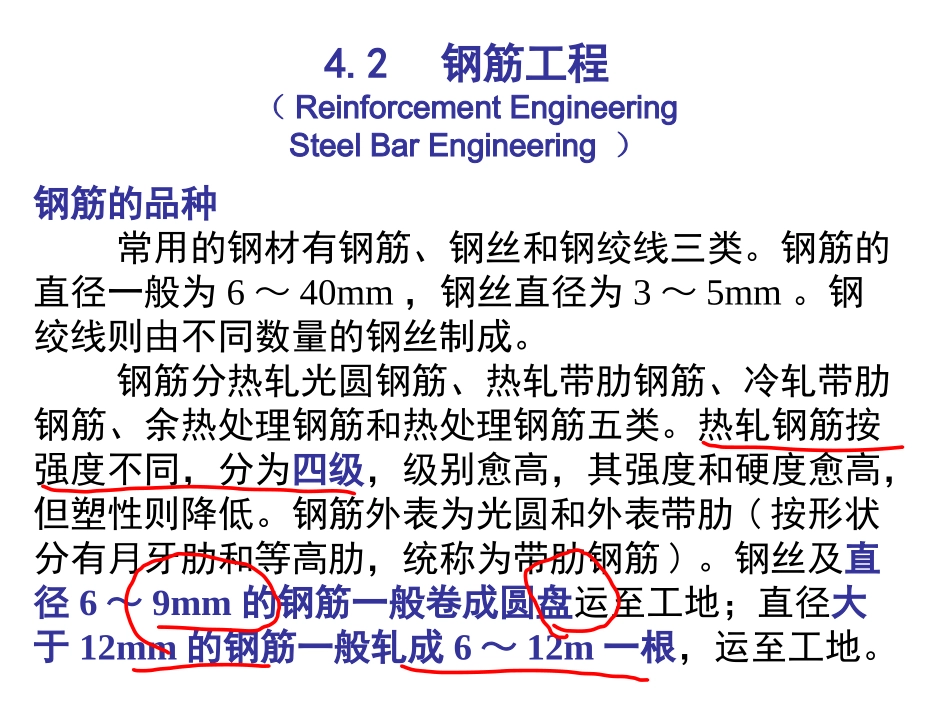

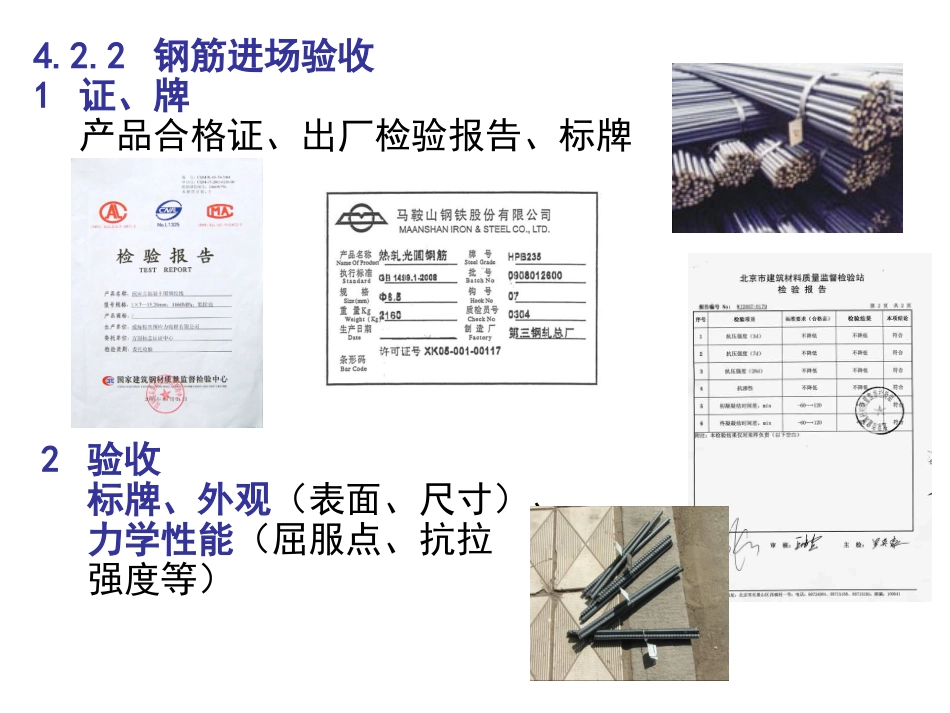

4.2钢筋工程（ReinforcementEngineeringSteelBarEngineering）钢筋的品种常用的钢材有钢筋、钢丝和钢绞线三类。钢筋的直径一般为6～40mm，钢丝直径为3～5mm。钢绞线则由不同数量的钢丝制成。钢筋分热轧光圆钢筋、热轧带肋钢筋、冷轧带肋钢筋、余热处理钢筋和热处理钢筋五类。热轧钢筋按强度不同，分为四级，级别愈高，其强度和硬度愈高，但塑性则降低。钢筋外表为光圆和外表带肋(按形状分有月牙肋和等高肋，统称为带肋钢筋)。钢丝及直径6～9mm的钢筋一般卷成圆盘运至工地；直径大于12mm的钢筋一般轧成6～12m一根，运至工地。4.2.1钢筋进场与堆放1场地要求场地应做成混凝土硬化地面，设排水设施。2堆放要求分批、分炉号、分级别、分规格存放，下设垫木；挂标志牌，标明级别、规格、产地、进货日期等。4.2.2钢筋进场验收1证、牌产品合格证、出厂检验报告、标牌2验收标牌、外观（表面、尺寸）、力学性能（屈服点、抗拉强度等）3抽样每一批必须是同一牌号、同一炉号、同一规格；也可以是同一牌号、同一炉号冶炼方法、不同炉号；每一批重量不大于60t。盘圆取3根（1根做抗拉试验，2根做抗弯试验）直条取2根（1根做抗拉试验，1根做抗弯试验）要由施工单位试验员和监理工程师现场取样。4.2.3钢筋连接连接形式：绑扎、焊接、机械连接轴心受拉和小偏心受拉的杆件的纵向受力钢筋不得采用绑扎连接。一、焊接优点：节约、连接质量高。①原理将钢筋夹在两极之间，使端面轻微接触，通以低电压强电流，电转化成热，钢筋端头熔化，轴线施压（顶锻），两钢筋实现焊接。1闪光对焊焊接方法：闪光对焊、电弧焊、电渣压力焊、埋弧压力焊和气压焊等。②闪光对焊分类连续闪光焊、预热闪光焊、闪光-预热闪光焊直径10mm～40mm的圆钢和螺纹钢；③连续闪光焊适宜的钢筋规格连续闪光焊适用于直径18mm以下的一级、二级、三级钢筋。④质量检查（1）外观：无裂痕，无明显烧伤，接头处弯折≤3°，轴线偏移≤0.1d（或≤2mm）；（2）力学每一批接头随机抽取其中6个（3拉，3弯）做力学实验。合格标准：１）全部钢筋的抗拉强度，至少两个断于焊缝之外；２）外表平直，作90°弯曲的一侧不破裂。（3）检验批300个接头一批或一星期内的接头为一批。①原理电阻点焊是将钢筋的交叉点放入点焊机两极之间，通电使加热到一定温度后，加压使焊点处钢筋互相压入一定的深度（18%～25%），将焊点焊牢。2电阻点焊②应用适于钢筋骨架和钢筋网片的交叉钢筋。③质量检查（1）外观无漏焊，开焊，网片长宽尺寸误差符合要求；（2）力学每一批取3个试件，做剪切试验。（3）检验批300个接头一批或一星期内的接头为一批。①原理利用弧焊机使焊条与焊件之间产生高温电弧，使焊条和电弧燃烧范围内的焊件熔化，待其凝固便形成焊缝或接头。3电弧焊②应用广泛用于钢筋接头与钢筋骨架焊接、装配式结构接头焊接、钢筋与钢板焊接及各种钢结构焊接。③焊接方式钢筋电弧焊的接头形式有四种：搭接接头、帮条接头、坡口接头及熔槽接头。（1）搭接接头要求：1）预弯，两根钢筋轴线同直线；2）焊口形式：双面焊，单面焊，尽量采用双面焊；3）搭接长度：双面焊搭接长4d（5d），单面焊8d搭接长（10d），二级和二级以上钢筋取括号内数值。（2）帮条焊接头要求：1）帮条：与主筋同型号时，可与主筋相同或小一个规格；与主筋同直径时，可与主筋相同或低一个牌号；2）主筋间隙为2～5mm；3）帮条长：双面焊搭接长4d（5d），单面焊8d搭接长（10d），二级和二级以上钢筋取括号内数值。（4）熔槽接头适用钢筋窄间隙焊接。（3）坡口接头适用于现场装配式结构的钢筋连结。④质量检查（1）焊缝厚度≥主筋直径的0.3倍，焊缝宽度≥主筋直径的0.8倍；（2）外观检查：焊缝表面平整，不得有凹陷或焊瘤，不得有裂纹，无咬边，偏差符合要求；（3）力学实验：每批拉3个接头，其平均强度≥钢筋的抗拉强度，至少2个拉断处在焊缝之外。4电渣压力焊(electroslagpressurewelding)①原理电流通过电渣池，利用电流通过渣池产生的电阻热使电渣燃烧，将钢筋端部熔化，然后施加压力使钢筋焊接。②操作过程③适用多用于现浇钢砼结构竖向钢筋（直径14～32mm）的接长，比电弧焊工效高...
