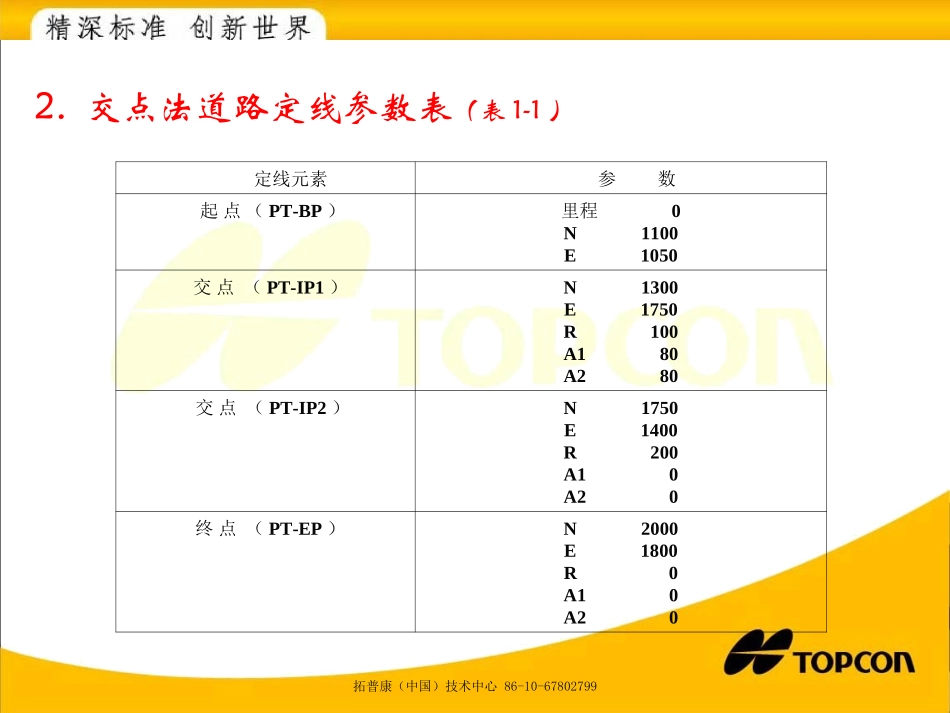

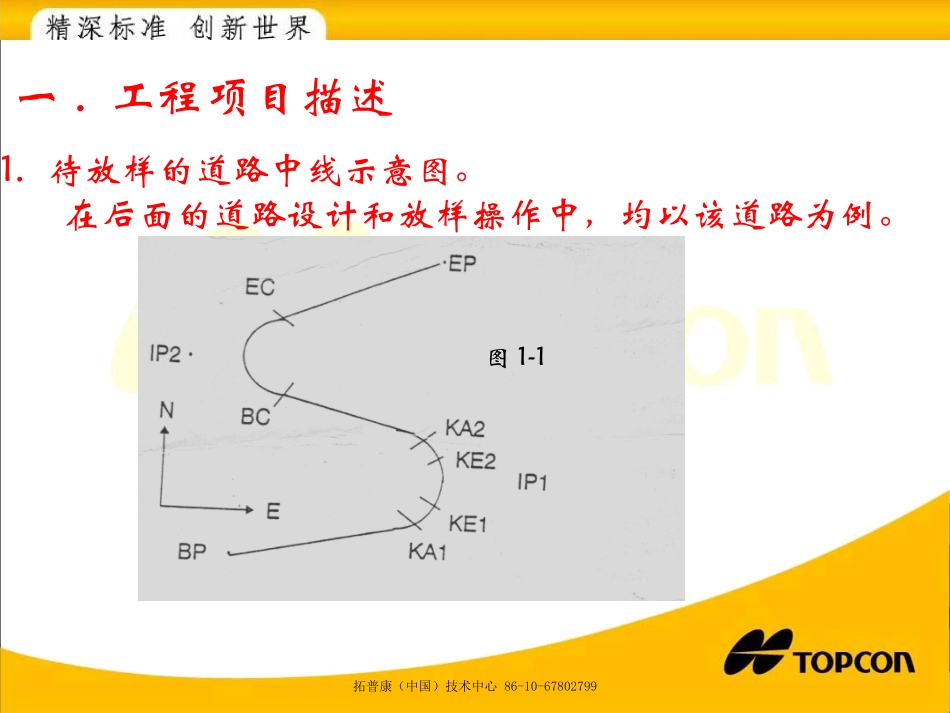

拓普康（中国）技术中心拓普康（中国）技术中心GTS-100NGTS-100N道路软件定线设计与放样道路软件定线设计与放样操作示例操作示例拓普康（中国）技术中心86-10-67802799一.工程项目描述1.待放样的道路中线示意图。在后面的道路设计和放样操作中，均以该道路为例。图1-1拓普康（中国）技术中心86-10-678027992.交点法道路定线参数表（表1-1）定线元素参数起点（PT-BP）里程0N1100E1050交点（PT-IP1）N1300E1750R100A180A280交点（PT-IP2）N1750E1400R200A10A20终点（PT-EP）N2000E1800R0A10A20拓普康（中国）技术中心86-10-678027993.元素法道路定线参数表（表1-2）定线元素参数起点（PT）里程0N1100E1050直线（STR）方向74.0317距离545.543缓和曲线（TRNS）半径100(向右转向)长度64圆曲线（ARC）半径100(向右转向)长度131.354缓和曲线（TRNS）半径100(向右转向)长度64直线（STR）方向322.0730距离166.004圆曲线（ARC）半径200(向左转向)长度334.648直线（STR）方向57.5941距离250.084拓普康（中国）技术中心86-10-67802799二.道路设计操作步骤综述起始点数据输入包括起始点的坐标，起始桩号以及缺省的放样间距。起始点数据输入起始点数据输入包括起始点的坐标，起始桩号以及缺省的放样间距。包括起始点的坐标，起始桩号以及缺省的放样间距。水平定线数据输入水平定线数据输入拓普康道路软件在进行水平定线时，有两种方法可供拓普康道路软件在进行水平定线时，有两种方法可供用户任选：元素法和交点法。在元素法中，用户可以用户任选：元素法和交点法。在元素法中，用户可以输入直线、圆曲线和缓和曲线元素。输入直线、圆曲线和缓和曲线元素。拓普康（中国）技术中心86-10-67802799二.道路设计操作步骤综述(续)元素法参数描述：元素法参数描述：直线：直线：由其长度由其长度LL和方位角和方位角AZAZ来描述。来描述。ll圆曲线：圆曲线：由其曲率半径由其曲率半径RR、（弧）长度、（弧）长度LL及其及其转向（向左转向（向左//向右）来描述。向右）来描述。ll缓和曲线：缓和曲线：由其曲率半径由其曲率半径RR、长度、长度LL、转向、转向以及进出方向（入口以及进出方向（入口//出口）参数来描述。出口）参数来描述。进出方向确定该缓和曲线为入缓和曲线还是出进出方向确定该缓和曲线为入缓和曲线还是出缓和曲线；入缓和曲线半径是从无穷大渐变到缓和曲线；入缓和曲线半径是从无穷大渐变到RR，，相反出缓和曲线则从相反出缓和曲线则从RR渐变至无穷大。渐变至无穷大。拓普康（中国）技术中心86-10-67802799交点法参数描述：交点法参数描述：ll交点：交点：由交点坐标、圆曲线半径由交点坐标、圆曲线半径RR、缓和曲、缓和曲线参数线参数A1A1以及缓和曲线参数以及缓和曲线参数A2A2来描述。来描述。二.道路设计操作步骤综述(续)拓普康（中国）技术中心86-10-67802799三.道路设计操作步骤（元素法）1.GTS-100N开机，先初始化道路数据，清空以前的道路数据。本示例将以前面描述的工程为例演示道路设计的本示例将以前面描述的工程为例演示道路设计的放样的操作步骤。放样的操作步骤。拓普康（中国）技术中心86-10-678027992.初始化道路数据拓普康（中国）技术中心86-10-678027993.输入道路起始点拓普康（中国）技术中心86-10-678027994.输入第一段直线注：角度输入：74.0317拓普康（中国）技术中心86-10-678027995.输入缓和曲线入口段注：注：全站仪上全站仪上显示的“左边显示的“左边线”、“右边线”、“右边线”是指“向线”是指“向左”、“向左”、“向右”转向。右”转向。拓普康（中国）技术中心86-10-678027996.输入圆曲线段注：注：全站仪上全站仪上显示的“左边显示的“左边线”、“右边线”、“右边线”是指“向线”是指“向左”、“向左”、“向右”转向。右”转向。拓普康（中国）技术中心86-10-678027997.输入缓和曲线出口段注：注：全站仪上全站仪上显示的“左边显示的“左边线”、“右边线”、“右边线”是指“向线”是指“向左”、“向左”、“向右”转向。右”转向。拓普康（中国）技术中心86-10-678027998.输入第二段直线拓普康（中国）技术中心86-10-678027999.输入第二...
