SolidWorks怎么显示螺纹线VIP免费

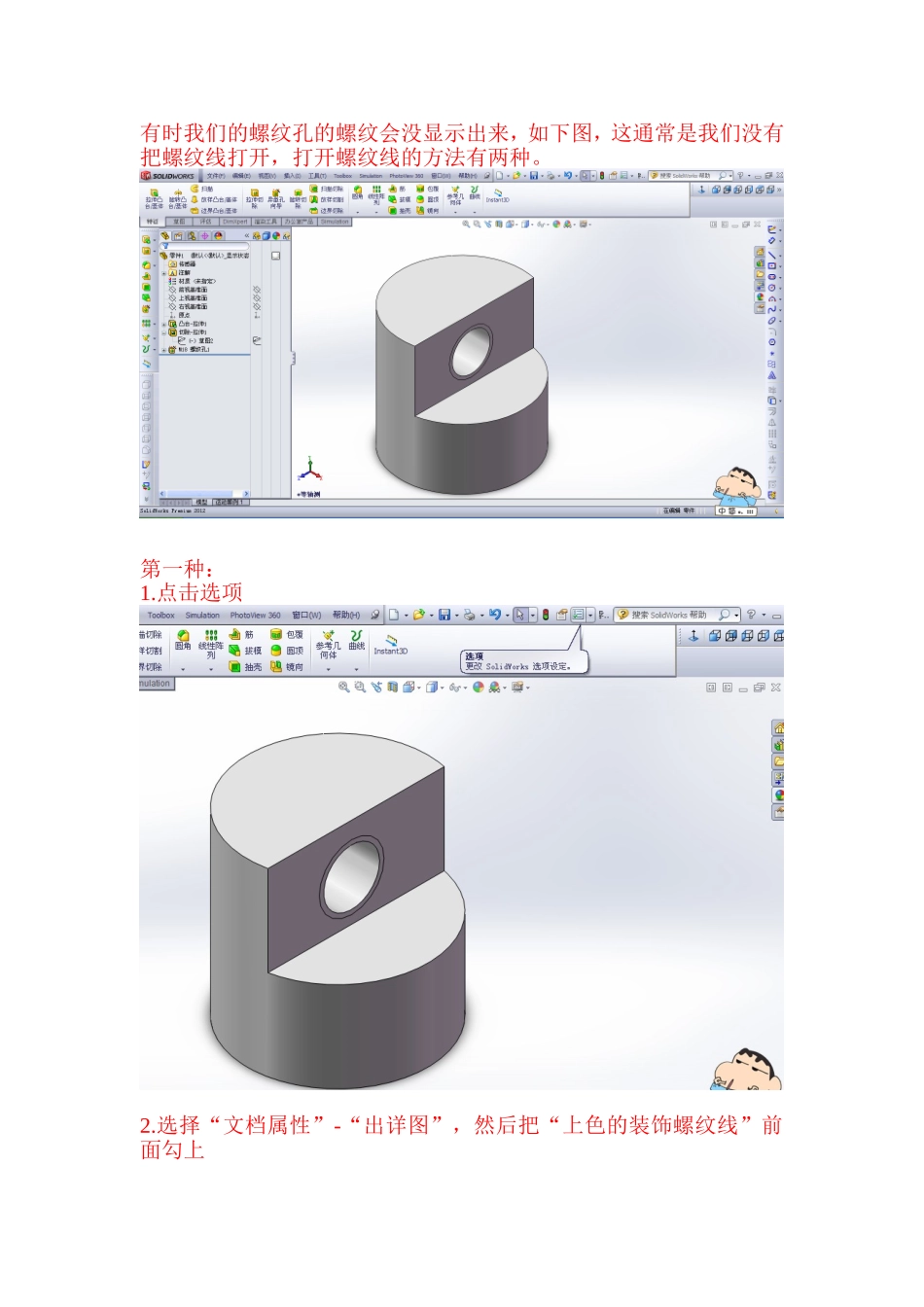

SolidWorks怎么显示螺纹线_第1页
1/4

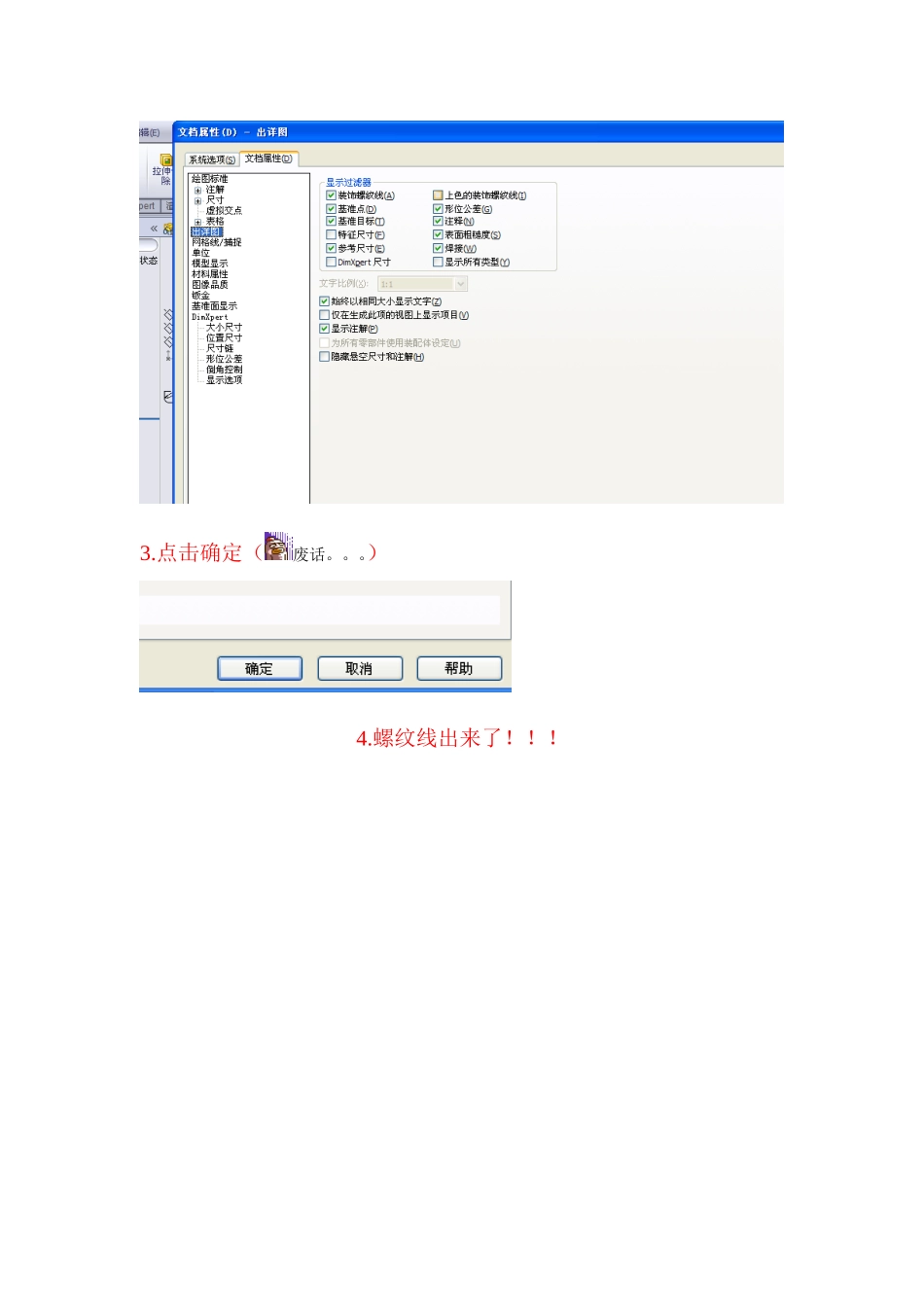

SolidWorks怎么显示螺纹线_第2页
2/4

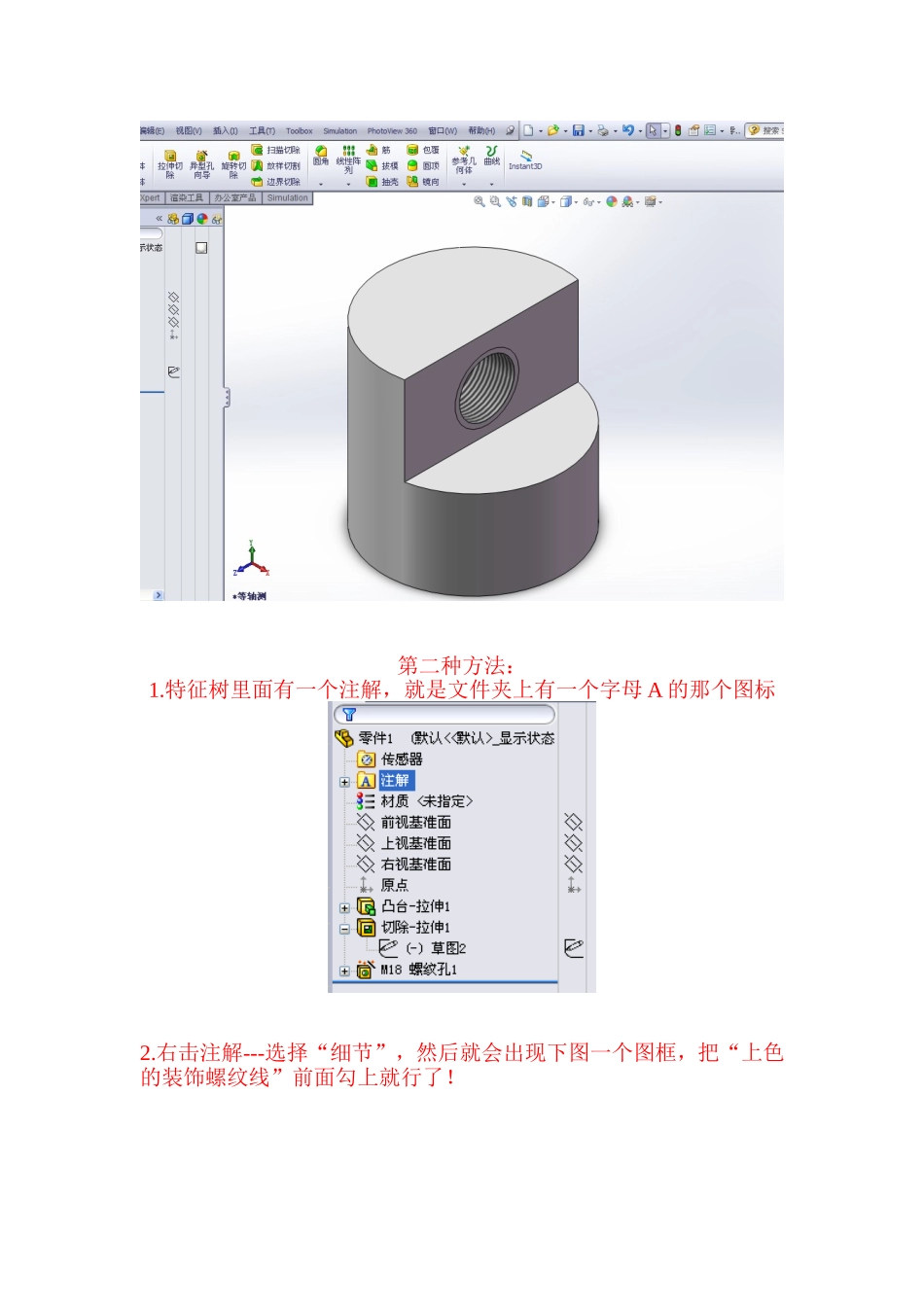

SolidWorks怎么显示螺纹线_第3页
3/4
有时我们的螺纹孔的螺纹会没显示出来,如下图,这通常是我们没有把螺纹线打开,打开螺纹线的方法有两种。第一种:1.点击选项2.选择“文档属性”-“出详图”,然后把“上色的装饰螺纹线”前面勾上3.点击确定(废话。。。)4.螺纹线出来了!!!第二种方法:1.特征树里面有一个注解,就是文件夹上有一个字母A的那个图标2.右击注解---选择“细节”,然后就会出现下图一个图框,把“上色的装饰螺纹线”前面勾上就行了!
