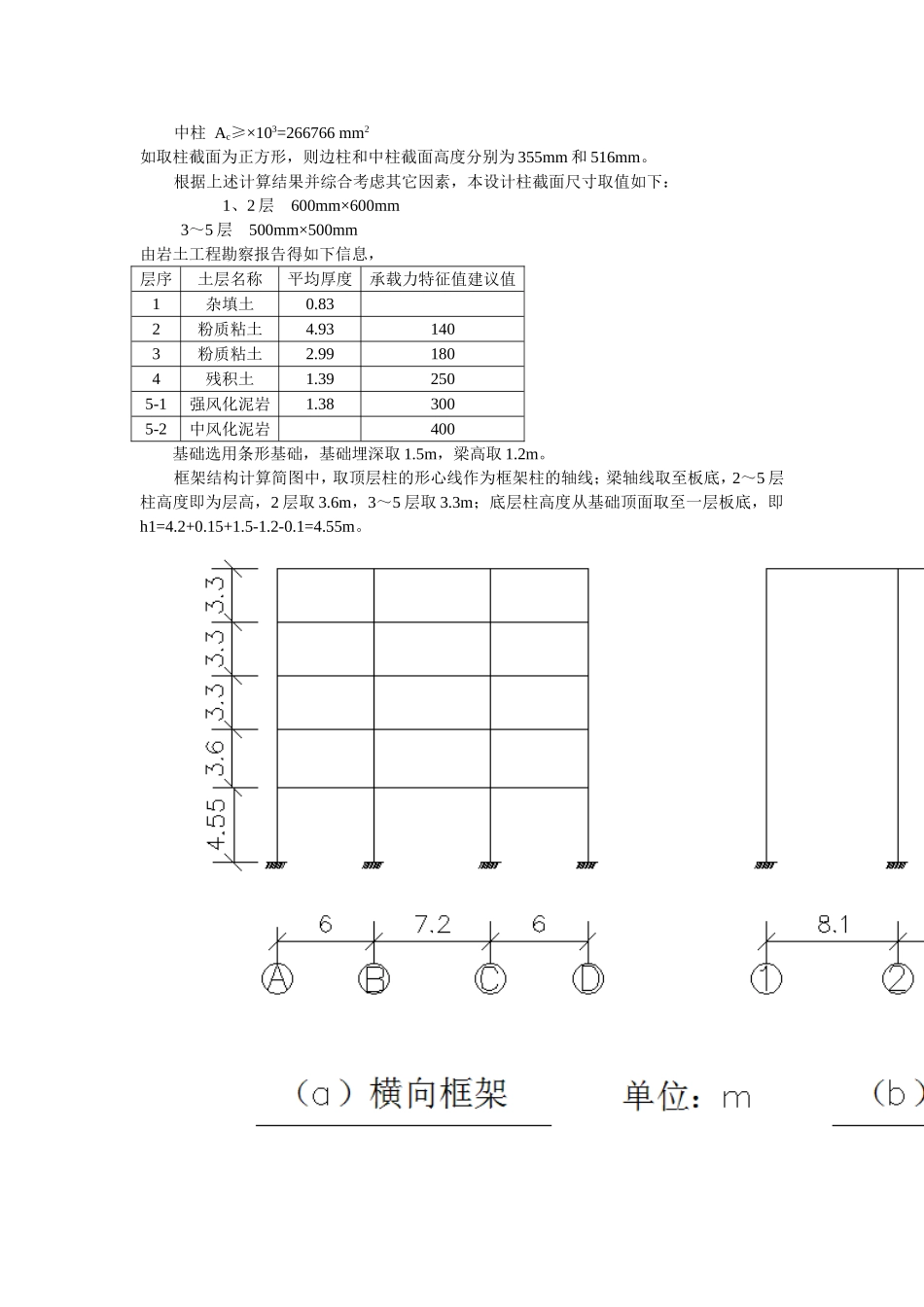

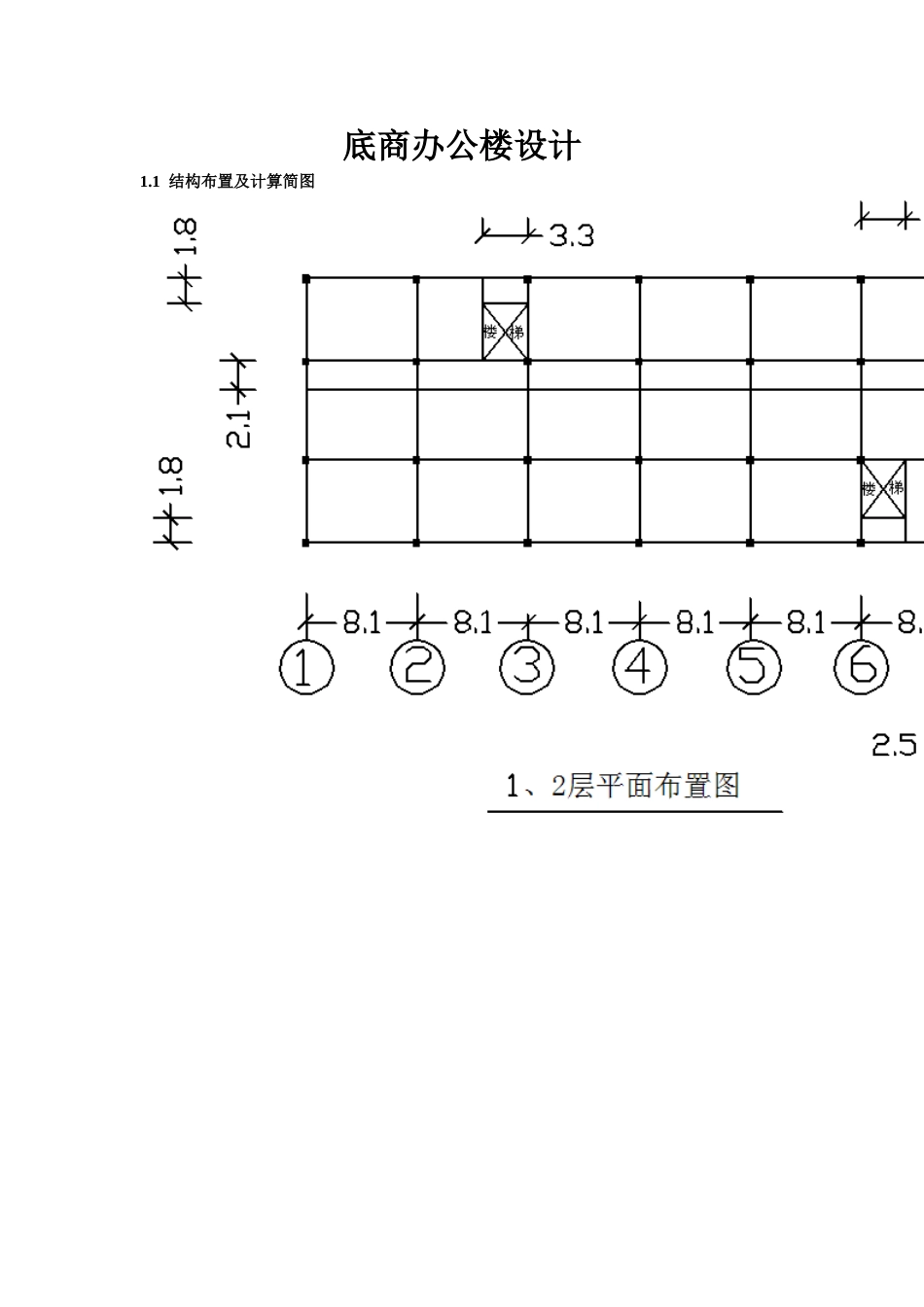

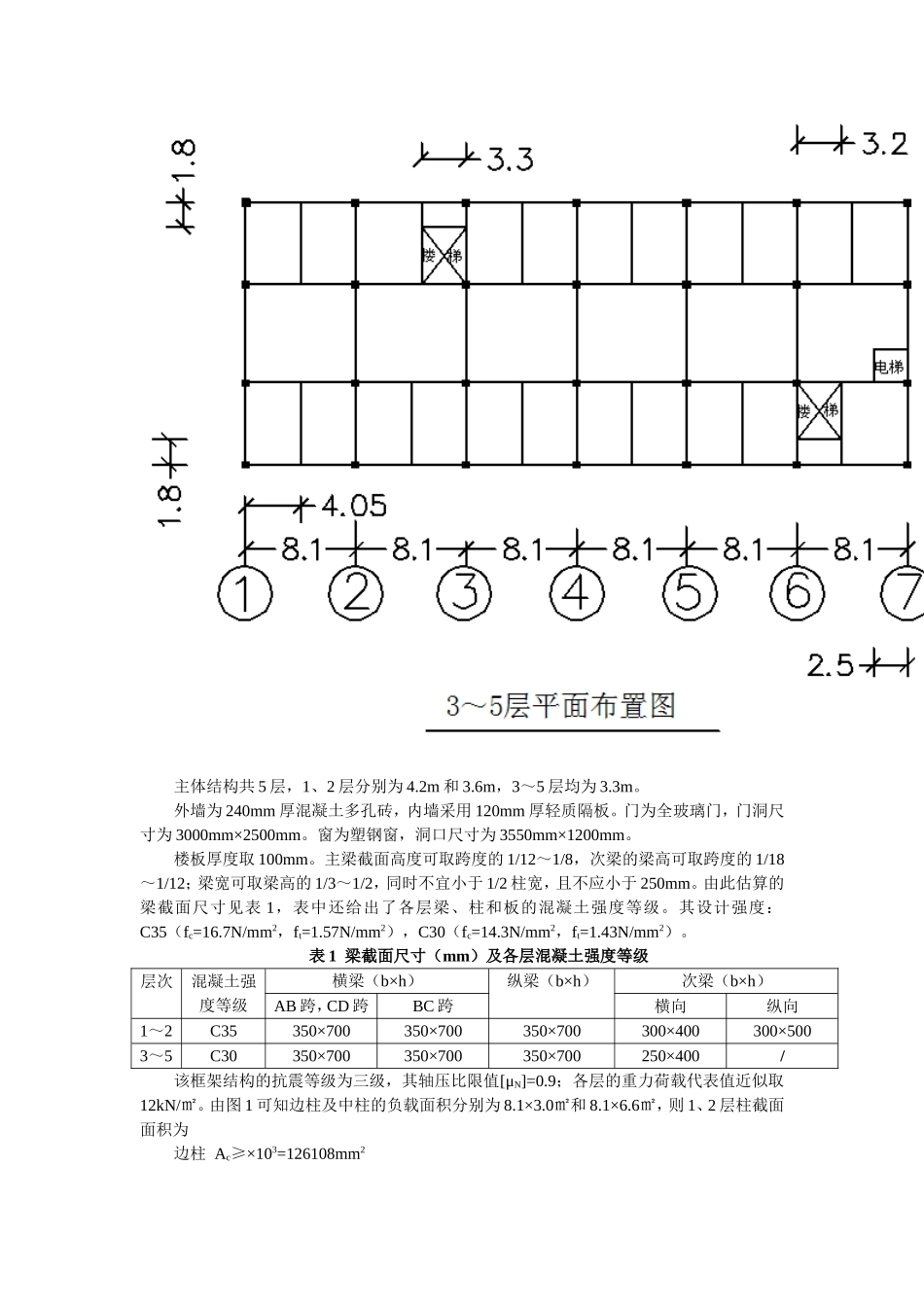

底商办公楼设计1.1结构布置及计算简图主体结构共5层，1、2层分别为4.2m和3.6m，3～5层均为3.3m。外墙为240mm厚混凝土多孔砖，内墙采用120mm厚轻质隔板。门为全玻璃门，门洞尺寸为3000mm×2500mm。窗为塑钢窗，洞口尺寸为3550mm×1200mm。楼板厚度取100mm。主梁截面高度可取跨度的1/12～1/8，次梁的梁高可取跨度的1/18～1/12；梁宽可取梁高的1/3～1/2，同时不宜小于1/2柱宽，且不应小于250mm。由此估算的梁截面尺寸见表1，表中还给出了各层梁、柱和板的混凝土强度等级。其设计强度：C35（fc=16.7N/mm2，ft=1.57N/mm2），C30（fc=14.3N/mm2，ft=1.43N/mm2）。表1梁截面尺寸（mm）及各层混凝土强度等级层次混凝土强度等级横梁（b×h）纵梁（b×h）次梁（b×h）AB跨，CD跨BC跨横向纵向1～2C35350×700350×700350×700300×400300×5003～5C30350×700350×700350×700250×400/该框架结构的抗震等级为三级，其轴压比限值[μN]=0.9；各层的重力荷载代表值近似取12kN/㎡。由图1可知边柱及中柱的负载面积分别为8.1×3.0㎡和8.1×6.6㎡，则1、2层柱截面面积为边柱Ac≥×103=126108mm2中柱Ac≥×103=266766mm2如取柱截面为正方形，则边柱和中柱截面高度分别为355mm和516mm。根据上述计算结果并综合考虑其它因素，本设计柱截面尺寸取值如下：1、2层600mm×600mm3～5层500mm×500mm由岩土工程勘察报告得如下信息，层序土层名称平均厚度承载力特征值建议值1杂填土0.832粉质粘土4.931403粉质粘土2.991804残积土1.392505-1强风化泥岩1.383005-2中风化泥岩400基础选用条形基础，基础埋深取1.5m，梁高取1.2m。框架结构计算简图中，取顶层柱的形心线作为框架柱的轴线；梁轴线取至板底，2～5层柱高度即为层高，2层取3.6m，3～5层取3.3m；底层柱高度从基础顶面取至一层板底，即h1=4.2+0.15+1.5-1.2-0.1=4.55m。1.2重力荷载计算1.屋面及楼面的永久荷载标准值屋面（上人）：30厚细石混凝土保护层22×0.03=0.66kN/㎡三毡四油防水层0.4kN/㎡20厚水泥砂浆找平层20×0.02=0.4kN/㎡150厚水泥蛭石保温层5×0.15=0.75kN/㎡100厚钢筋混凝土板25×0.1=2.5kN/㎡合计4.71kN/㎡1～4层楼面：瓷砖地面（包括水泥粗砂打底）0.55kN/㎡100厚钢筋混凝土板25×0.1=2.5kN/㎡合计3.05kN/㎡2.屋面及楼面的可变荷载标准值上人屋面均布活荷载标准值2.0kN/㎡1～2层活荷载标准值3.5kN/㎡3～5层活荷载标准值2.0kN/㎡屋面雪荷载标准值sk=μr·s0=1.0×0.65=0.65kN/㎡式中：μr为屋面积雪分布系数，取μr=1.0。3.梁、柱、墙、窗、门重力荷载计算梁柱可根据截面尺寸、材料容重及粉刷等计算出单位长度上的重力荷载；对墙、门、窗等可计算出单位面积上的重力荷载。具体计算过程从略，计算结果见表2。表2梁、柱重力荷载标准值层次构件b/mh/mγ/(kN/m³）βg/(kN/m)li/mnGi/kN∑Gi/kN1边横梁0.350.7251.056.4315.83514525.3482180.431中横梁0.350.7251.056.4316.67297.112次梁横向0.30.4251.053.155.65235.595纵向0.30.45251.053.5447.756164.796纵梁0.350.7251.056.4317.5241157.58柱0.60.6251.109.94.55281261.262边横梁0.350.7251.056.4315.83514525.3482180.431中横梁0.350.7251.056.4316.67297.112次梁横向0.30.4251.053.155.65235.595纵向0.30.45251.053.5447.756164.796纵梁0.350.7251.056.4317.5241157.58柱0.60.6251.109.93.628997.923～5边横梁0.350.7251.056.4315.887514530.0752182.678中横梁0.350.7251.056.4316.77301.614次梁0.250.4251.052.6255.6512177.975纵梁0.350.7251.056.4317.6241173.014柱0.50.5251.106.8753.328635.25墙体为240mm厚混凝土多孔砖，外墙面刷真石漆，内墙面为白色乳胶漆，则外墙单位墙面重力荷载为18.5×0.24=4.44kN/㎡内墙为120mm厚轻质隔墙板，两侧均为白色乳胶漆，则内墙单位墙面重力荷载为0.34kN/㎡全玻璃门单位面积重力荷载为0.45kN/㎡；塑钢窗单位面积重力荷载取0.4kN/㎡。4.重力荷载代表值顶层重力荷载代表值G5=（4.71+0.65/2）×19.2×48.6+2182.678+635.25/2+4.44×3.3×（19.2+48.6）×2/2+0.34×3.3×（48.6×2+8.1×12）/2=8301.03kN第四层重力荷载代表值G4=（3.05+2.0/2）×19.2×48.6+...
