A4 混凝土工程(3)VIP免费

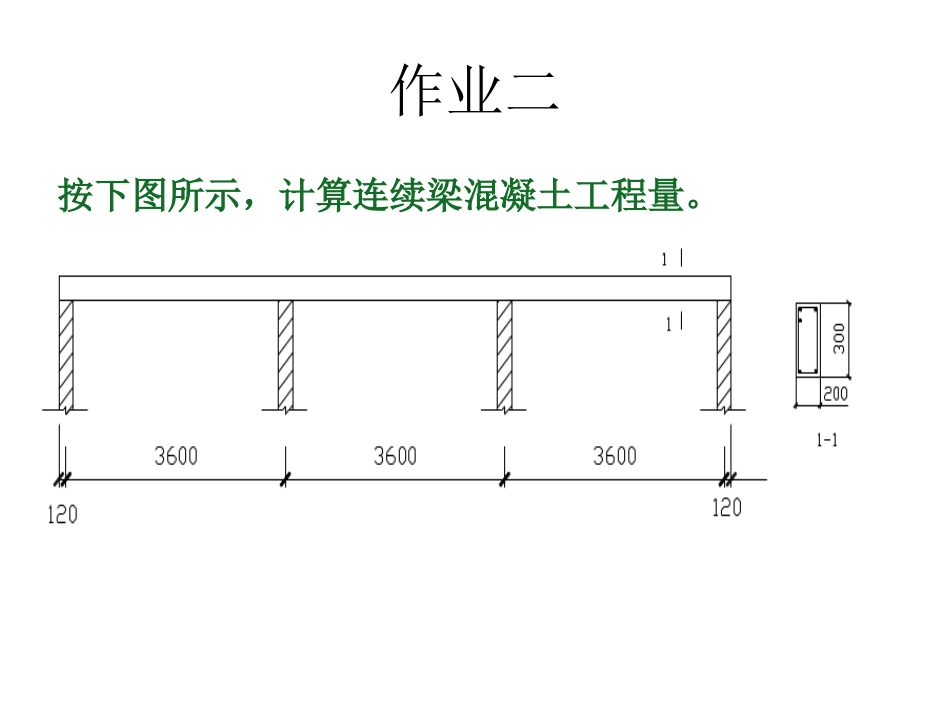

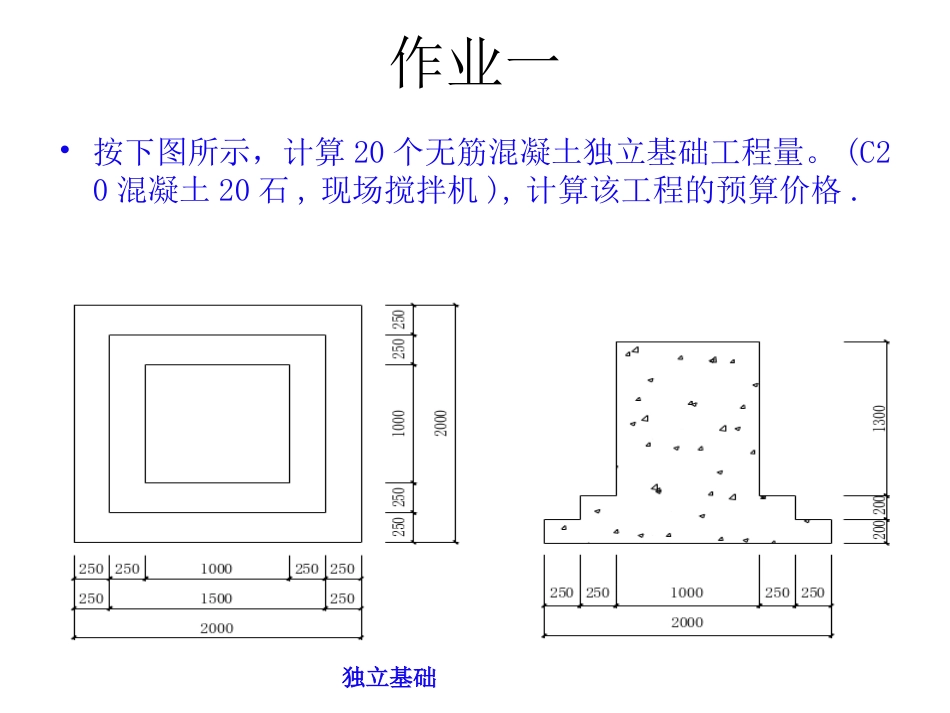

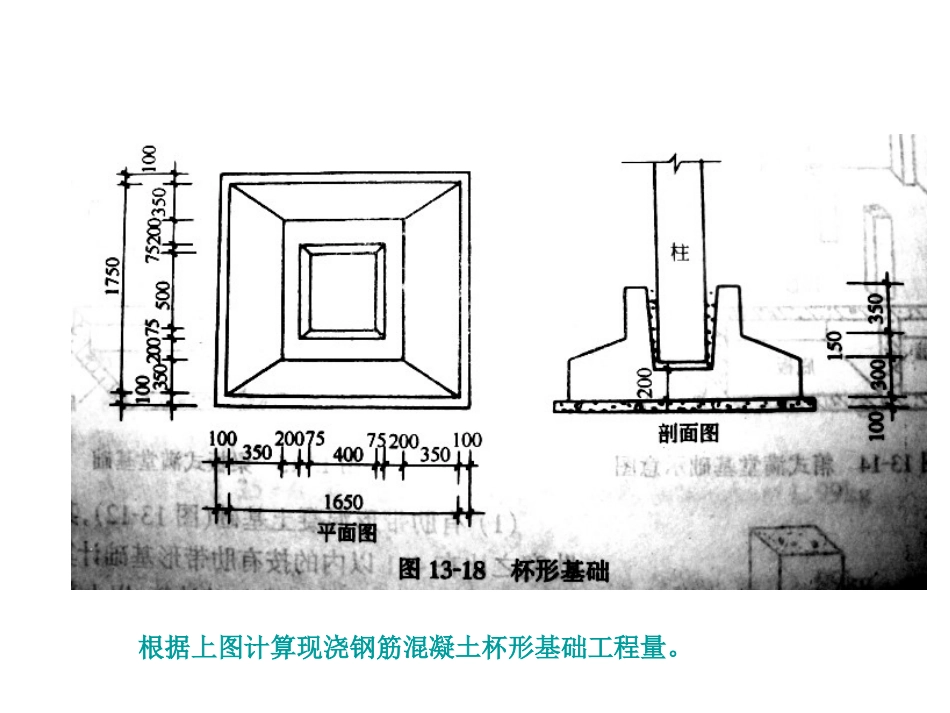

作业一•按下图所示，计算20个无筋混凝土独立基础工程量。(C20混凝土20石,现场搅拌机),计算该工程的预算价格.独立基础作业二按下图所示，计算连续梁混凝土工程量。根据上图计算现浇钢筋混凝土杯形基础工程量。钢筋工程（A.4）混凝土、钢筋混凝土按混凝土、钢筋、模板分别计算工程量及套各自相应的定额。基础知识现浇混凝土构件混凝土预制混凝土构件三大分项工程钢筋现浇混凝土构件预制混凝土构件模板现浇混凝土构件预制混凝土构件柱是梁的支座基础梁是柱的支座梁是板的支座结构各构件的连接关系（支座）1、独立基础2、条形基础3、筏形基础局部4、筏形基础5、箱形基础6、桩承台6.1钢筋工程量（A.4）混凝土结构施工图平面整体表示方法制图规则和构造详图国家建筑标准设计图集03G101-1相关规范和图集6.3.1钢筋工程量计算说明•区别现浇、预制混凝土构件•区别不同钢筋种类•区别不同规格•分别计算出设计长度•分别按设计长度×每米理论重量，以吨计算1.划分2.计算圆钢：4内、10内、25内、25外螺纹钢：10内、25内、25外现浇构件箍筋：10内、10外冷扎带肋：直钢筋、箍筋圆钢：5内、10内、25内（分绑扎、点焊）螺纹钢：10内、25内预制构件箍筋：8内、8外先张法预应力：5内、10以上后张法预应力：钢筋、钢丝束、钢绞线钢筋种类规格•4、现浇构件钢筋定额划分的子目有（P274）：•A4-174现浇构件圆钢Ø4内•A4-175现浇构件圆钢Ø10内•A4-176现浇构件圆钢Ø25内•A4-177现浇构件圆钢Φ25外•A4-178现浇构件螺纹钢Φ10内•A4-179现浇构件螺纹钢Φ25内•A4-180现浇构件螺纹钢Φ25外•A4-181现浇构件箍筋Ø10内•A4-182现浇构件箍筋Ø10外•等等7.3.2钢筋工程量计算公式一、普通钢筋设计长度(m)=构件图示尺寸－混凝土保护层厚度+钢筋增加长度注：钢筋增加长度：1、钢筋弯钩增加长度2、钢筋弯起部分的增加长度3、锚固增加长度4、图中已经注明的搭接增加长度•1、混凝土保护层：•指受力钢筋外缘到构件外缘的距离。•设计图纸有要求的，按设计要求；•设计图纸无规定时不能小于受力钢筋直径和下列规定：•墙、板、壳保护层为15ｍｍ；•柱、梁、桩保护层为25ｍｍ；•基础有垫层保护层为35ｍｍ，无垫层为70ｍｍ。钢筋的混凝土保护层厚度（mm）环境条件构件名称混凝土强度等级低于C25C25及C30高于C30室内正常环境板、墙、壳15梁、柱25露天或室内高湿度环境板、墙、壳352515梁、柱453525有垫层基础3570无垫层2、钢筋弯钩示意图6.25d4.9d3.5d2、钢筋的弯钩长度Ⅰ级钢筋末端需要做1800、1350、900弯钩。如图4.56所示：(d为钢筋直径mm)•1800的每个弯钩长度=6.25d；••1350的每个弯钩长度=4.9d；••900的每个弯钩长度=3.5d；6.25d4.9d3d6.25d4.9d3d6.25d4.9d3d3、弯起钢筋的增加长度•弯起增加值=（Ｓ－Ｌ）•h—为钢筋的高度，或梁高减2个保护层后的高度3、弯起钢筋增加了长度=（Ｓ－Ｌ）：见图4.57所示300：0.268h450：0.414h600：0.577hh—为钢筋的高度，或梁高减2个保护层后的高度4、钢筋的锚固长度La是指各种构件相互交接处彼此的钢筋应互相锚固的长度。设计图有明确规定的，钢筋的锚固长度按图计算；当设计无具体要求时，则按《混凝土结构设计规范》（GB50010—2010）、混凝土结构施工图平法制图规则和构造详图（国家建筑标准设计图集03G101）的规定计算。相关规范和图集梁的钢筋在柱中锚固柱内纵筋在柱顶锚固柱内纵筋在基础内锚固纵向受拉钢筋最小锚固长度La钢筋类型混凝土强度等级备注C15C20C25≥C30圆钢受拉40d30d25d20d受压28d21d18d14d月牙纹一级钢筋绑扎骨架受拉60d48d42d36d＞300受压43d34d30d26d＞200二级钢筋绑扎骨架受拉54d48d42d＞300受压39d34d30d＞200•纵向受拉钢筋的锚固长度La•纵向受拉钢筋的抗震锚固长度LaE•三级抗震等级：LaE=1.05La•纵向受压钢筋的锚固长度不应小于受拉钢筋锚固长度的0.7倍。5、钢筋搭接长度Ld：•绑扎接头•钢筋电渣压力焊接接头•套筒锥型螺栓接头、套筒挤压接头注：１）设计图纸未规定搭接的，已包含在钢筋的损耗率之内，不另计算。２）设计图纸规定搭接长度的，按规定搭接长度计算；３）设计图纸规定按规范要求的，按上表执行。电弧焊的接头形式5...
