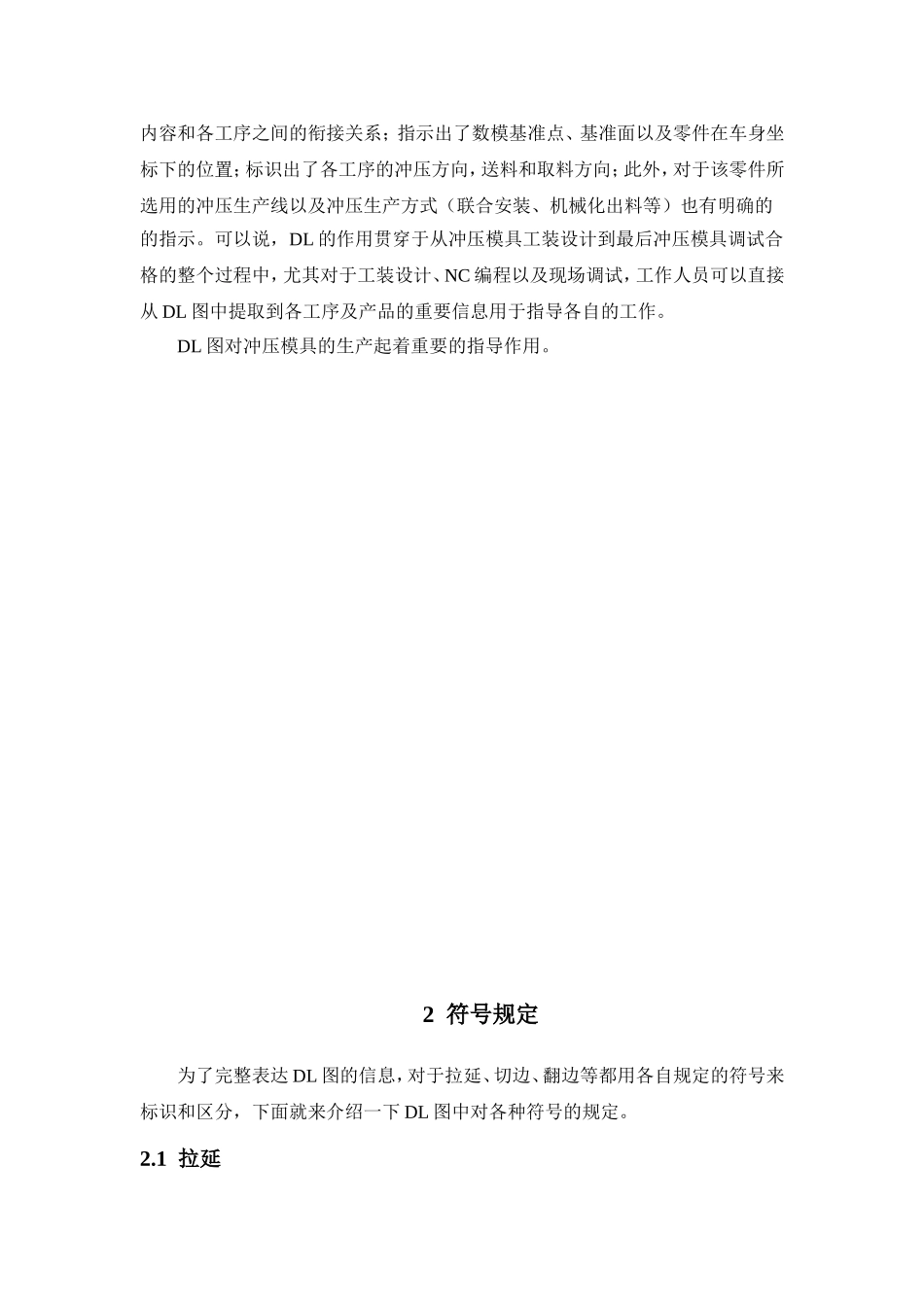

DL图设计制作规范目录1前言：关于DL图的概述2符号规定2.1拉延2.2切边2.3翻边2.4整形2.5其他3图框及字体要求3.1图框比例3.2字体要求4整体布局及DL需表达的内容4.1如何整体布局4.2俯视图中需要表达的内容4.3前视图中需要表达的内容4.4左视图中需要表达的内容4.3剖视图中需要表达的内容4.3其他视图要求5孔径孔位表要求6工序流程图要求7技术要求栏8后序1前言：关于DL图的概述DL图是工艺设计后期为冲压模具工装设计、NC加工、现场调试以及检验等提供依据而制作的二维平面图，它制作的依据是产品图、产品数模和产品保证书在DL图中，描述了冲压件是如何加工和成形的；详细阐述了各工序的加工内容和各工序之间的衔接关系；指示出了数模基准点、基准面以及零件在车身坐标下的位置；标识出了各工序的冲压方向，送料和取料方向；此外，对于该零件所选用的冲压生产线以及冲压生产方式（联合安装、机械化出料等）也有明确的的指示。可以说，DL的作用贯穿于从冲压模具工装设计到最后冲压模具调试合格的整个过程中，尤其对于工装设计、NC编程以及现场调试，工作人员可以直接从DL图中提取到各工序及产品的重要信息用于指导各自的工作。DL图对冲压模具的生产起着重要的指导作用。2符号规定为了完整表达DL图的信息，对于拉延、切边、翻边等都用各自规定的符号来标识和区分，下面就来介绍一下DL图中对各种符号的规定。2.1拉延用如下符号标识在凸模轮廓线上：2.1.1一次拉延：2.1.2二次拉延：2.2切边用如下符号标识在切边线周围：2.2.1落料：2.2.2一次切边：2.2.3二次切边：2.2.4三次切边：2.2.5四次切边：2.2.6五次切边：2.2.7切角、切口：2.3翻边用如下符号标识在翻边线上：2.3.1一次翻边：2.3.2二次翻边：2.3.3三次翻边：2.3.4四次翻边：2.4整形用如下符号标识在整形区域内：2.4.1一次整形：2.4.2二次整形：2.4.3三次整形：2.5其他2.5.1废料刀：2.5.2溜料方向指示：2.5.3拉延分模符号：2.5.4侧楔、吊楔角度：2.5.5数模中心：2.5.6向下翻边或整形分模符号：2.5.7向上翻边或整形分模符号：2.5.6对于冲孔孔的序号的标注，均用表示，上面标孔的序号，下面标工序号；如果每序冲孔较多，标注排列在一起不便于区分，可用箭头的长短使各序标注的排列高低不一来加以区分。3图框及字体要求3.1图框比例为了使图框与放入其中的视图大小形成协调搭配，现有两种方式：3.1.1将各视图按1:1的比例放入图框中，而图框的比例大小则根据视图的大小来确定。按照GB/T14690-1993优先选用1:1、1:2、1:3、1:4，如有特殊情况可在现有图框比例大小的基础上适当加长。在此种情况下打印DL图的时候，一定要记得更改打印的比例，使之与图框的比例相同。打印出来的纸幅最大尺寸为零号加长。一般使用这种形式。3.1.2图框保持原来1:1的比例不变，将放入其中的视图缩放成合适的比例。此种情况的好处就是在打印DL图的时候无需改变打印比例，打印不容易出错。但是需要注意的是，所有主要视图的缩放比例应当一致（工序流程视图除外）。此外，如果需要将DL图转换成dwg等线条的形式，对其视图重新标注尺寸的时候应考虑原视图比例的更改对标注的影响。这种情况下的图框也可根据实际情况适当加长。3.2字体要求在A0图幅中使用的字体大小为5号，字型统一使用ugfonds中的hzdkt，字体大小与图幅的大小同比例缩放，特殊情况可以对个别字体的大小进行适当更改（如工序流程图中的字体等）。标注的尺寸全部使用毫米制，字体大小及字型均按上述要求执行。4整体布局及DL需表达的内容4.1如何整体布局为了尽可能清楚的表达出各工序的工作内容以及各工序之间的关系，DL图里面至少应包括俯视图、前视图、左视图和一些剖视图，如果表达不够清楚，则还应加上相应位置的局部剖视图、局部向视图或局部放大图等。有时候为了使表达更完善、图面更整洁，还可单独增加各种类型、各种比例的视图，但是放大缩小要标明比例。对于各工序之间冲压方向不变或是冲压角度改变较小的情况，应将各工序的工作内容都在OP10冲压方向的俯视图中表示出来；而对于各工序冲压角度相差较大（例如大于10度）或着在后序分离后对件中心和数模中心发生改变的情况下，则应单独给出该工序冲压方...
