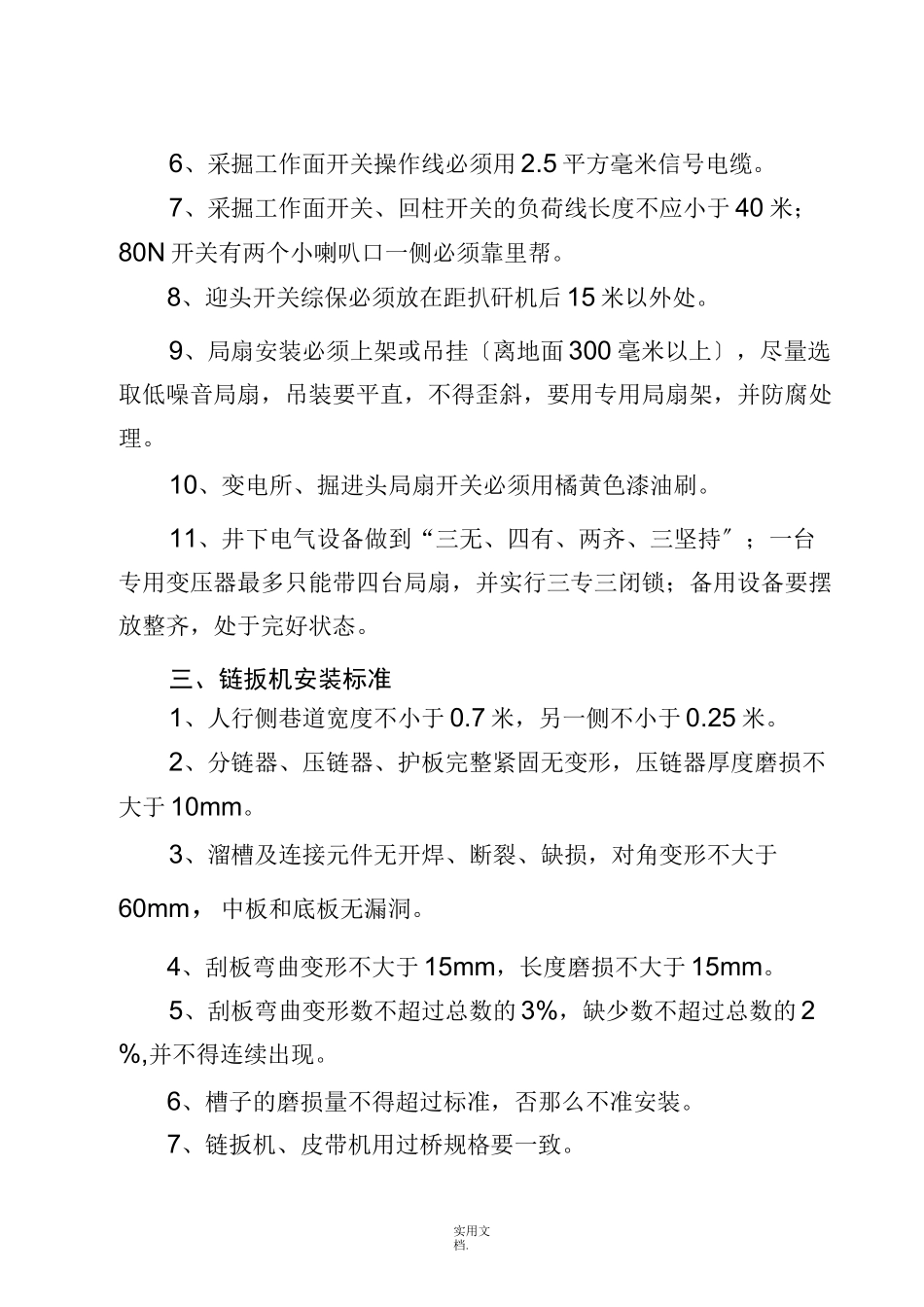

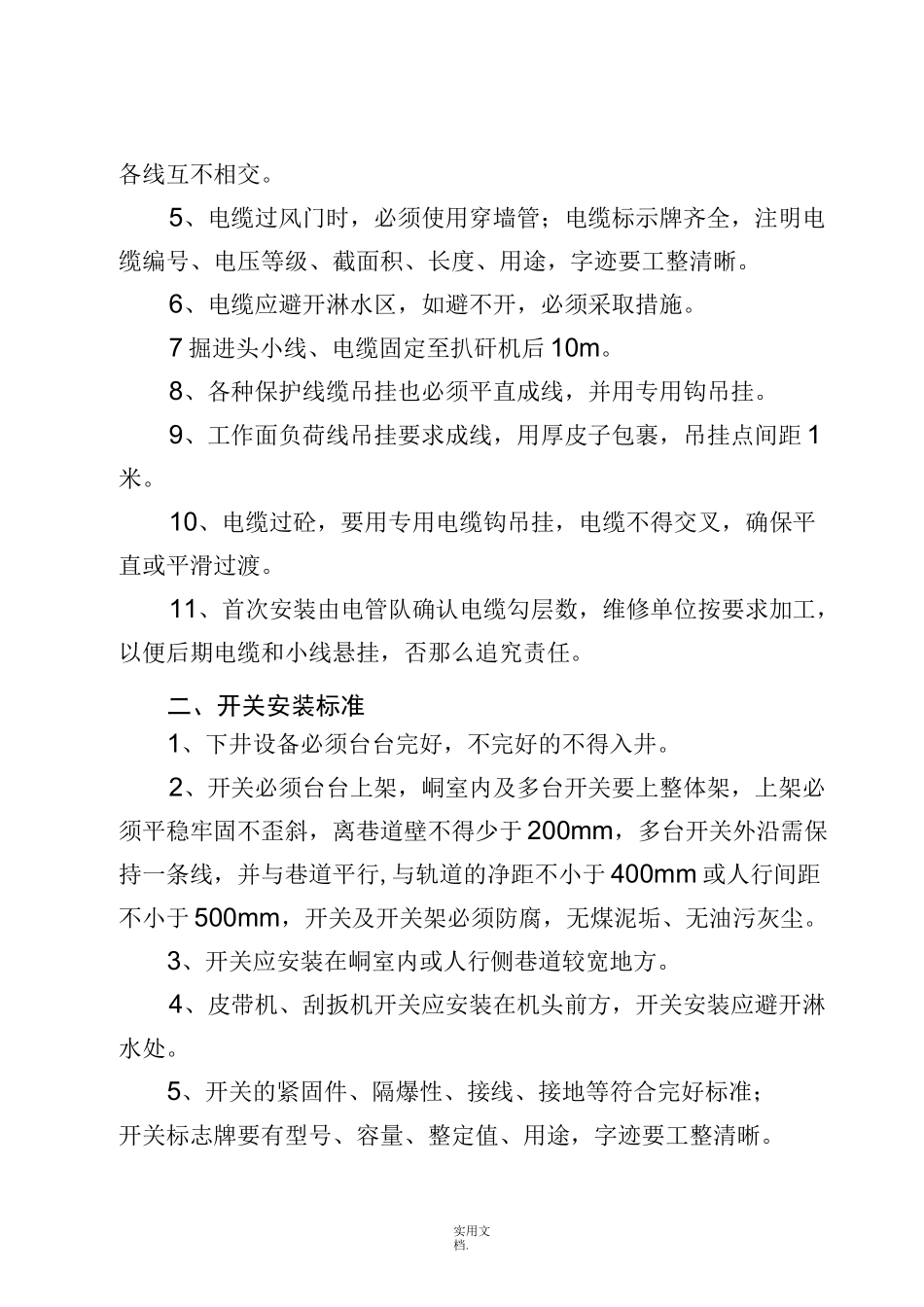

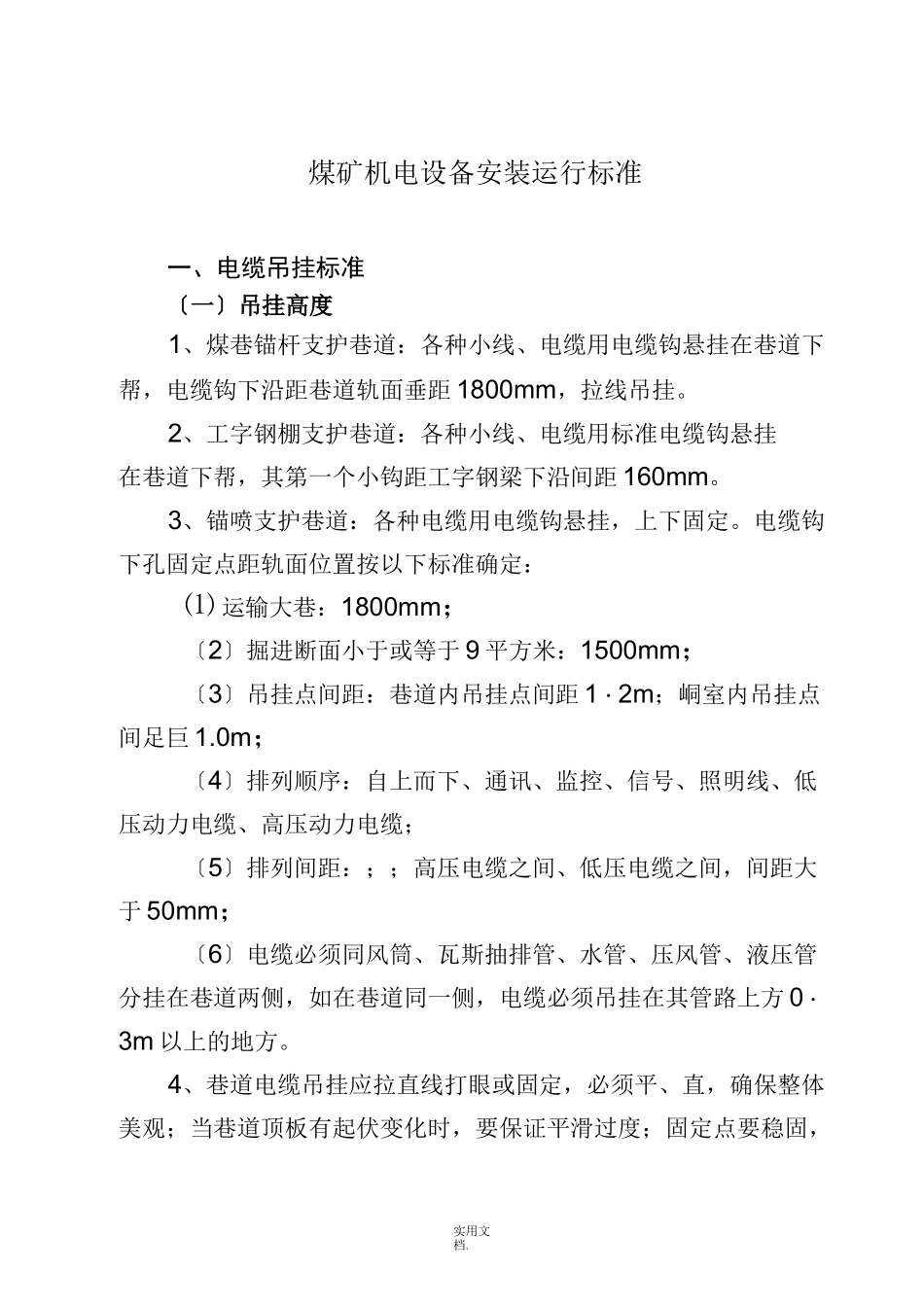

实用文档.煤矿机电设备安装运行标准一、电缆吊挂标准〔一〕吊挂高度1、煤巷锚杆支护巷道：各种小线、电缆用电缆钩悬挂在巷道下帮，电缆钩下沿距巷道轨面垂距1800mm，拉线吊挂。2、工字钢棚支护巷道：各种小线、电缆用标准电缆钩悬挂在巷道下帮，其第一个小钩距工字钢梁下沿间距160mm。3、锚喷支护巷道：各种电缆用电缆钩悬挂，上下固定。电缆钩下孔固定点距轨面位置按以下标准确定：⑴运输大巷：1800mm；〔2〕掘进断面小于或等于9平方米：1500mm；〔3〕吊挂点间距：巷道内吊挂点间距1・2m；峒室内吊挂点间足巨1.0m；〔4〕排列顺序：自上而下、通讯、监控、信号、照明线、低压动力电缆、高压动力电缆；〔5〕排列间距：；；高压电缆之间、低压电缆之间，间距大于50mm；〔6〕电缆必须同风筒、瓦斯抽排管、水管、压风管、液压管分挂在巷道两侧，如在巷道同一侧，电缆必须吊挂在其管路上方0・3m以上的地方。4、巷道电缆吊挂应拉直线打眼或固定，必须平、直，确保整体美观；当巷道顶板有起伏变化时，要保证平滑过度；固定点要稳固，实用文档.各线互不相交。5、电缆过风门时，必须使用穿墙管；电缆标示牌齐全，注明电缆编号、电压等级、截面积、长度、用途，字迹要工整清晰。6、电缆应避开淋水区，如避不开，必须采取措施。7掘进头小线、电缆固定至扒矸机后10m。8、各种保护线缆吊挂也必须平直成线，并用专用钩吊挂。9、工作面负荷线吊挂要求成线，用厚皮子包裹，吊挂点间距1米。10、电缆过砼，要用专用电缆钩吊挂，电缆不得交叉，确保平直或平滑过渡。11、首次安装由电管队确认电缆勾层数，维修单位按要求加工，以便后期电缆和小线悬挂，否那么追究责任。二、开关安装标准1、下井设备必须台台完好，不完好的不得入井。2、开关必须台台上架，峒室内及多台开关要上整体架，上架必须平稳牢固不歪斜，离巷道壁不得少于200mm，多台开关外沿需保持一条线，并与巷道平行,与轨道的净距不小于400mm或人行间距不小于500mm，开关及开关架必须防腐，无煤泥垢、无油污灰尘。3、开关应安装在峒室内或人行侧巷道较宽地方。4、皮带机、刮扳机开关应安装在机头前方，开关安装应避开淋水处。5、开关的紧固件、隔爆性、接线、接地等符合完好标准；开关标志牌要有型号、容量、整定值、用途，字迹要工整清晰。实用文档.6、采掘工作面开关操作线必须用2.5平方毫米信号电缆。7、采掘工作面开关、回柱开关的负荷线长度不应小于40米；80N开关有两个小喇叭口一侧必须靠里帮。8、迎头开关综保必须放在距扒矸机后15米以外处。9、局扇安装必须上架或吊挂〔离地面300毫米以上〕，尽量选取低噪音局扇，吊装要平直，不得歪斜，要用专用局扇架，并防腐处理。10、变电所、掘进头局扇开关必须用橘黄色漆油刷。11、井下电气设备做到“三无、四有、两齐、三坚持〞；一台专用变压器最多只能带四台局扇，并实行三专三闭锁；备用设备要摆放整齐，处于完好状态。三、链扳机安装标准1、人行侧巷道宽度不小于0.7米，另一侧不小于0.25米。2、分链器、压链器、护板完整紧固无变形，压链器厚度磨损不大于10mm。3、溜槽及连接元件无开焊、断裂、缺损，对角变形不大于60mm，中板和底板无漏洞。4、刮板弯曲变形不大于15mm，长度磨损不大于15mm。5、刮板弯曲变形数不超过总数的3%，缺少数不超过总数的2%,并不得连续出现。6、槽子的磨损量不得超过标准，否那么不准安装。7、链扳机、皮带机用过桥规格要一致。实用文档.8过渡槽规格要一致，一律用750mm或500mm过渡槽。9、紧固件齐全、牢固，同一部位规格要一致。10、机身要平直稳，运行时机头不晃动、无异响、油脂合格、适量、不漏油、不超温。11、运行时刮板不掉斜（掉斜不超过一个连环长度为合格）。12、机头、机尾锚固装置应齐全牢固可靠。13、前后斜搭接的刮扳机机尾滚筒必须有盖板。14、中间部及机头两侧挡煤板应齐全,高度要一致、稳固（顺槽车加单侧），档煤板下面用螺丝紧固，上面要扎牢或卡牢，不得有缝隙。15、两台刮扳机搭接运输时，搭接长度不小于500mm,高度不小于300mm（机头最低点与机尾最高点的距离），与皮带机搭接运输时长度和高度均不小于500mm。16、与皮带机搭接时，机头必须...
