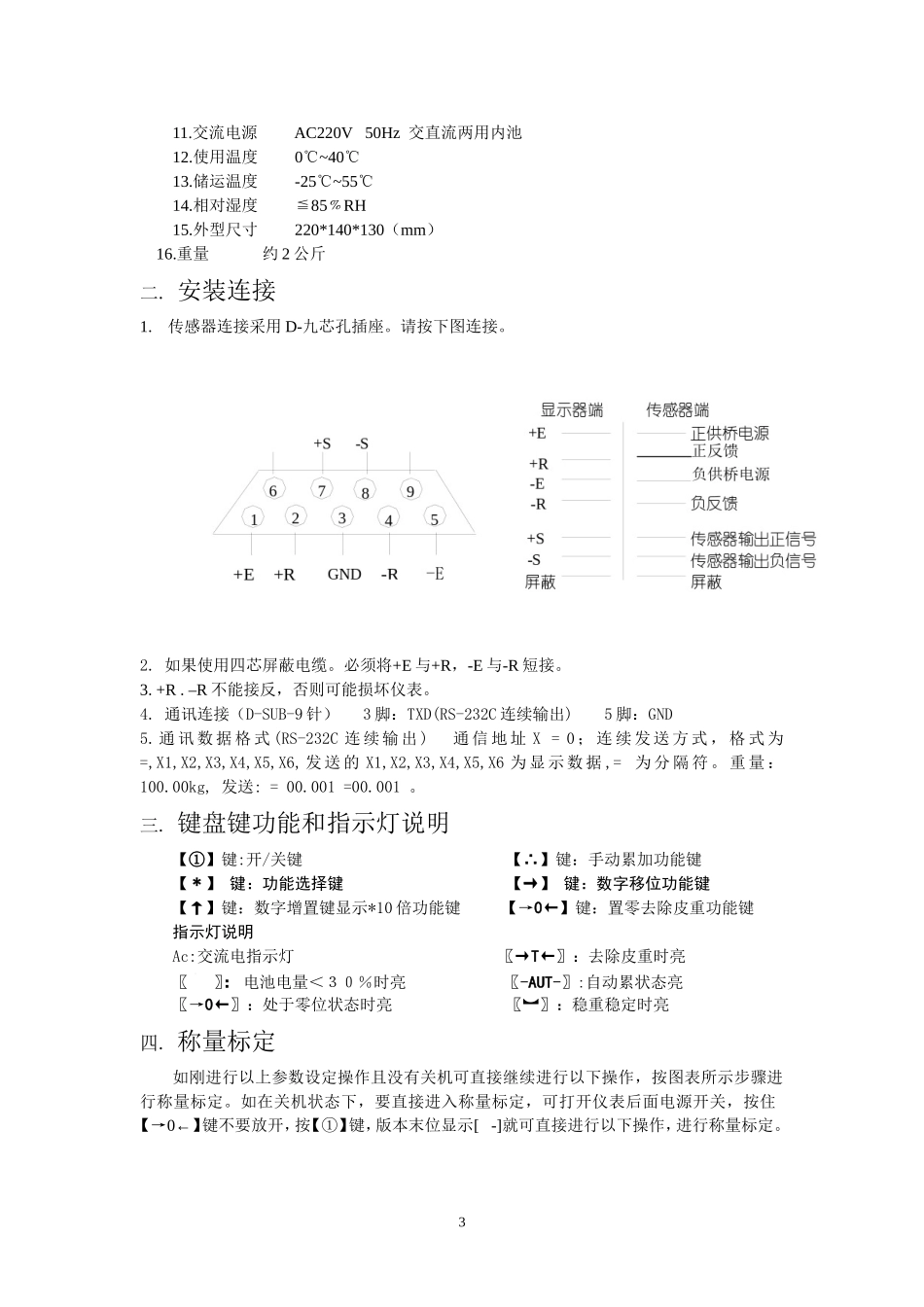

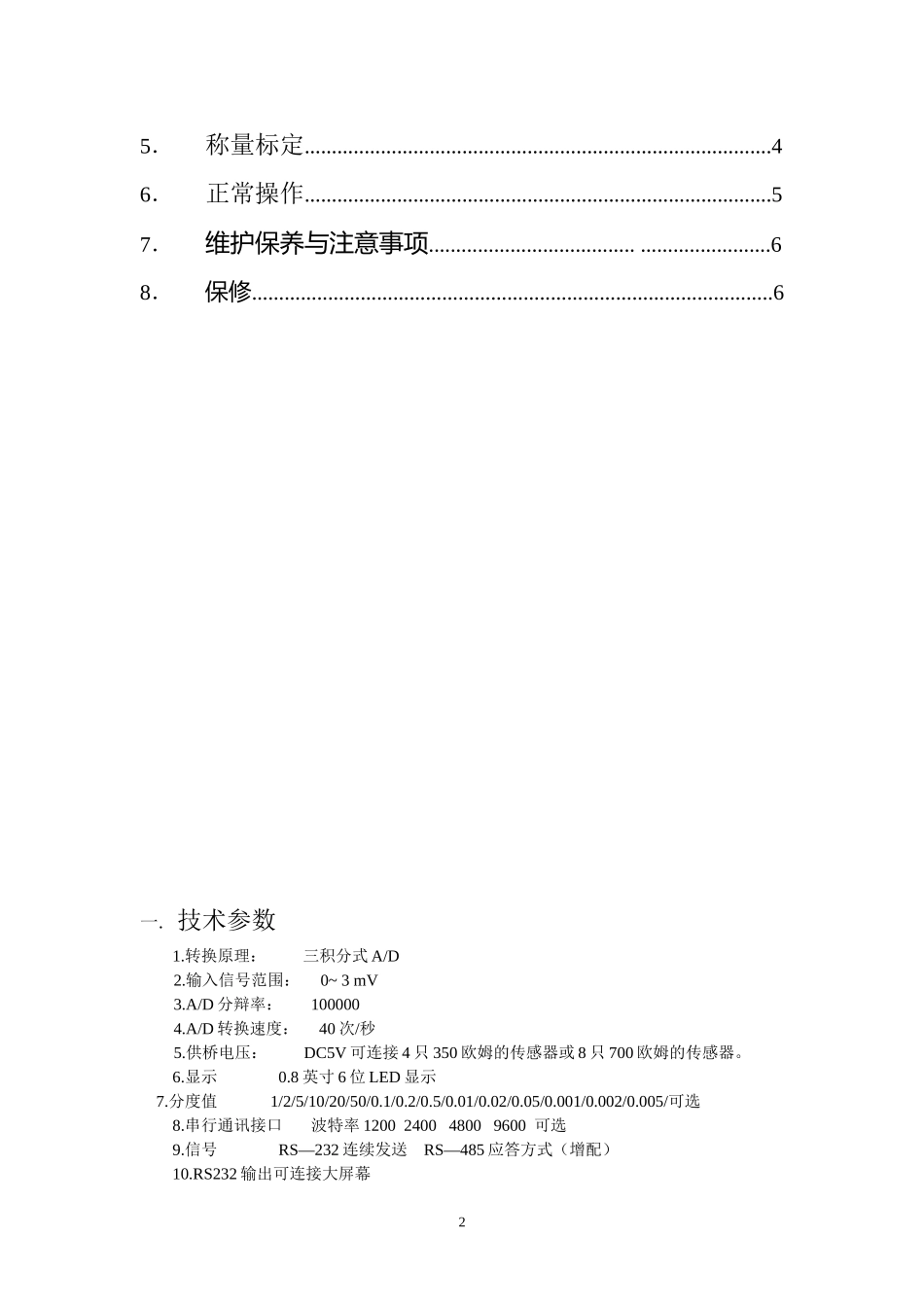

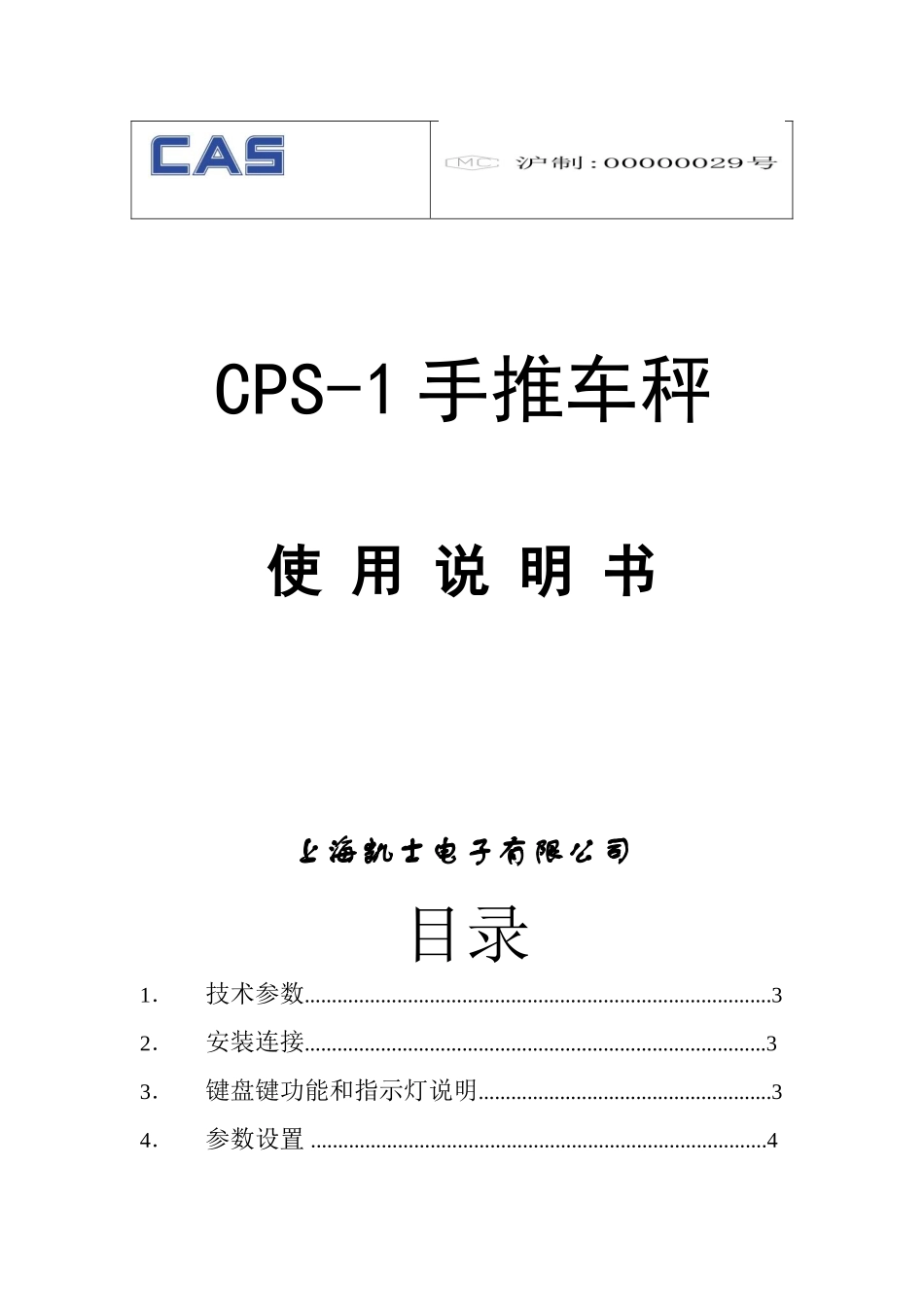

CPS-1手推车秤使用说明书上海凯士电子有限公司目录1.技术参数......................................................................................32.安装连接.....................................................................................33.键盘键功能和指示灯说明......................................................34.参数设置....................................................................................45.称量标定......................................................................................46.正常操作......................................................................................57.维护保养与注意事项..............................................................68.保修................................................................................................6一.技术参数1.转换原理:三积分式A/D2.输入信号范围:0~3mV3.A/D分辩率:1000004.A/D转换速度:40次/秒5.供桥电压:DC5V可连接4只350欧姆的传感器或8只700欧姆的传感器。6.显示0.8英寸6位LED显示7.分度值1/2/5/10/20/50/0.1/0.2/0.5/0.01/0.02/0.05/0.001/0.002/0.005/可选8.串行通讯接口波特率1200240048009600可选9.信号RS—232连续发送RS—485应答方式(增配)10.RS232输出可连接大屏幕211.交流电源AC220V50Hz交直流两用内池12.使用温度0℃~40℃13.储运温度-25℃~55℃14.相对湿度≦85﹪RH15.外型尺寸220*140*130(mm)16.重量约2公斤二.安装连接1.传感器连接采用D-九芯孔插座。请按下图连接。2.如果使用四芯屏蔽电缆。必须将+E与+R,-E与-R短接。3.+R.–R不能接反,否则可能损坏仪表。4.通讯连接(D-SUB-9针)3脚:TXD(RS-232C连续输出)5脚:GND5.通讯数据格式(RS-232C连续输出)通信地址X=0;连续发送方式,格式为=,X1,X2,X3,X4,X5,X6,发送的X1,X2,X3,X4,X5,X6为显示数据,=为分隔符。重量:100.00kg,发送:=00.001=00.001。三.键盘键功能和指示灯说明【①】键:开/关键【∴】键:手动累加功能键【*】键:功能选择键【→】键:数字移位功能键【↑】键:数字增置键显示*10倍功能键【→0←】键:置零去除皮重功能键指示灯说明Ac:交流电指示灯〖→T←〗:去除皮重时亮〖〗:电池电量<30%时亮〖-AUT-〗:自动累状态亮〖→0←〗:处于零位状态时亮〖︼〗:稳重稳定时亮四.称量标定如刚进行以上参数设定操作且没有关机可直接继续进行以下操作,按图表所示步骤进行称量标定。如在关机状态下,要直接进入称量标定,可打开仪表后面电源开关,按住【→0←】键不要放开,按【①】键,版本末位显示[-]就可直接进行以下操作,进行称量标定。3步骤操作显示解释1按【*】按【→】〖CALSP〗称量标定进入称量设定2按【*】按【*】〖CAL00〗〖------〗〖300.0〗〖------〗零位校正表示正在进行零位校正数秒后,显示最大称量值表示正在进行量程校正3〖300.0〗标定结束五.正常操作1.电源开关按【①】键,接通电源,按住【①】键2秒,切断电源关机。2.置零按住【→0←】键2秒,显示值置零,同时〖→0←〗指示灯亮。3.去皮a.实物去皮在〖→T←〗指示灯熄灭状态,称量大于零且稳定,按【→0←】键,显示值置零,同时〖→T←〗指示灯点亮。b.清除皮重在〖→T←〗指示灯点亮状态,按【→0←】键,清除皮重,同时〖→T←〗指示灯熄灭。c.数字去皮按【→】键,进入皮重设定,用【→】【↑】键输入皮重值,按【→0←】键,将输入值作为皮重,同时〖→T←〗指示灯亮。d.累加操作在手动累加状态,称量大于零且稳定,按【∴】键,将显示值进行累加同时显示累计次数:〖n12〗。★注:一次称量只能累加一次,下一次累加必须使显示值小于20d后才允许。4.高分辩显示在称量显示状态,按【↑】键,进入高分辨率显示(提高10倍),同时末位小数点点亮。再按【↑】键,返回正常称量显示。5.累计值显示与清除说明:在自动累加状态,〖-AUT-〗指示灯点亮。6.累计值的清除在显示累加次数时,按【→0←】键7.数字输入按【→】键,用于移动数位,置数位闪烁。按【↑】...
