机房设备线缆标签依据什么规范VIP免费

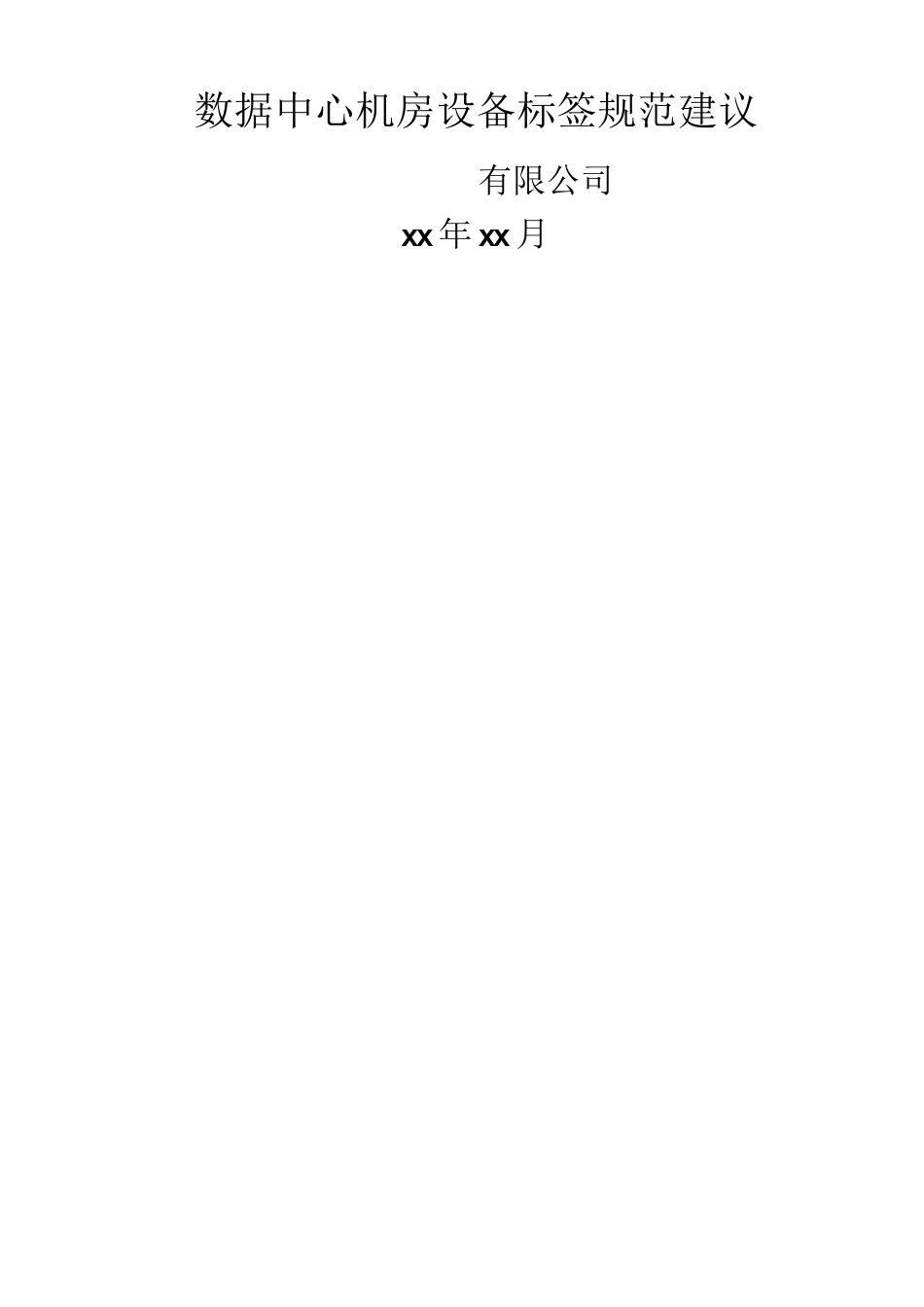

机房设备线缆标签依据什么规范_第1页
1/12

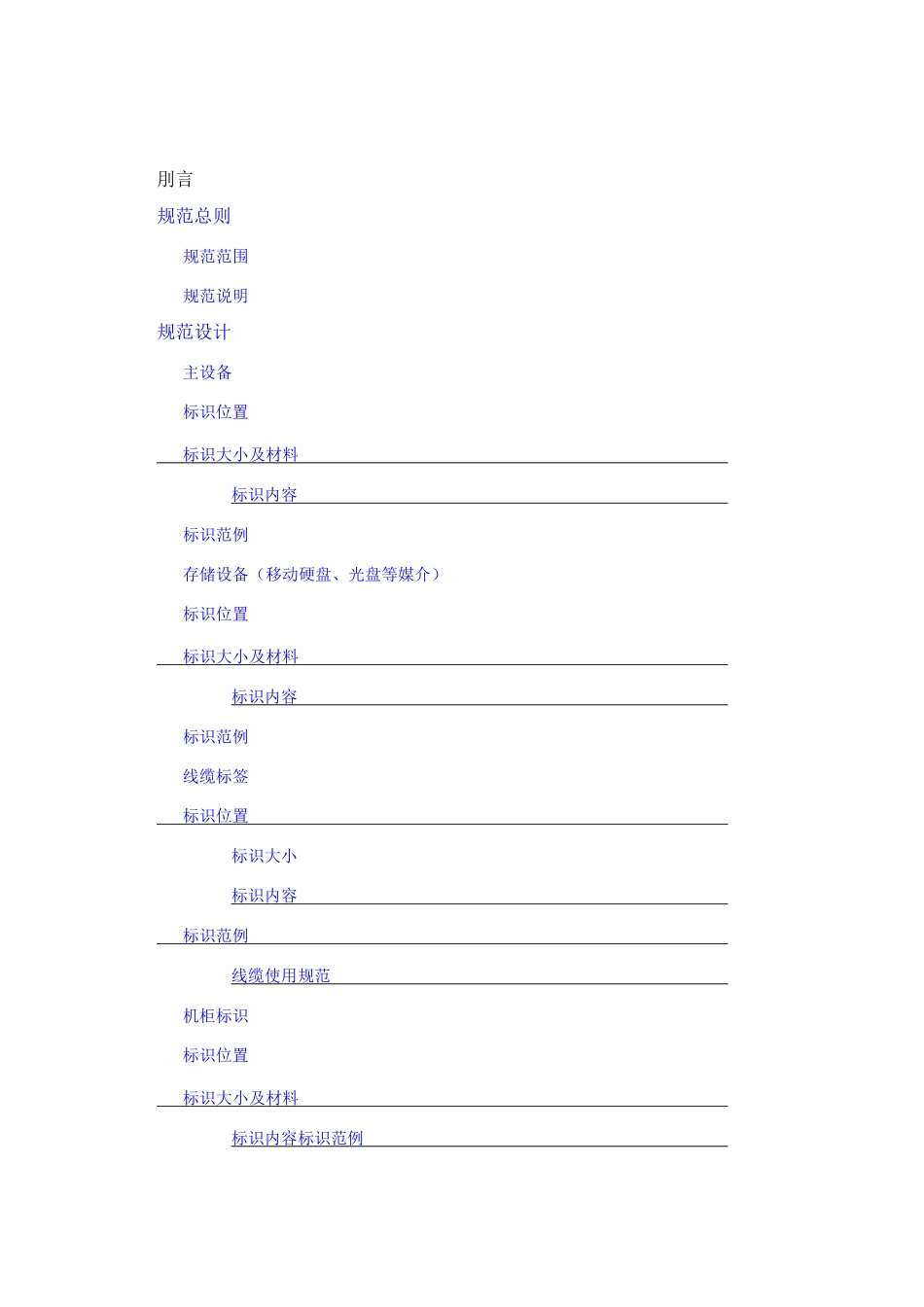

机房设备线缆标签依据什么规范_第2页
2/12

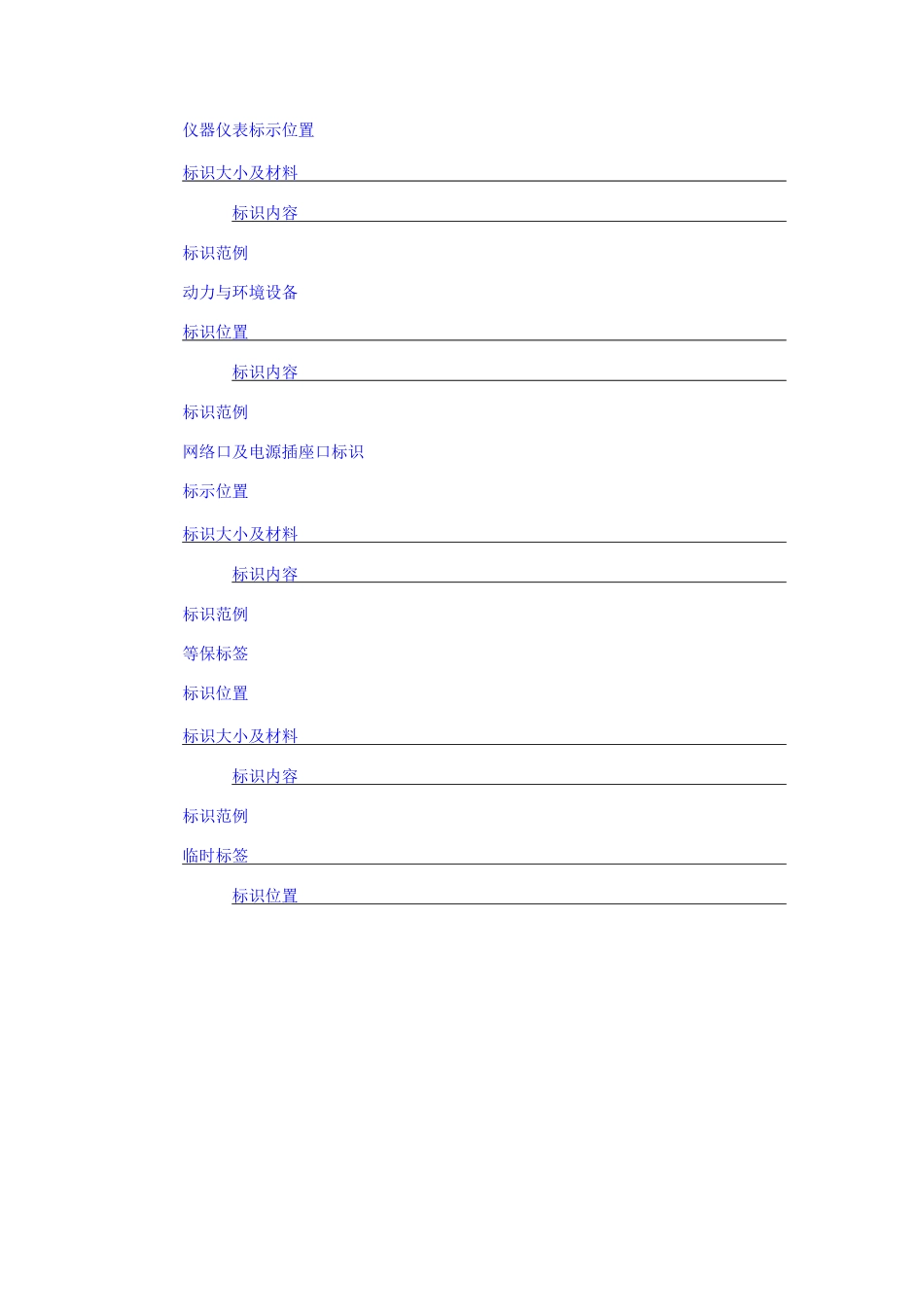

机房设备线缆标签依据什么规范_第3页
3/12
数据中心机房设备标签规范建议有限公司xx年xx月刖言规范总则规范范围规范说明规范设计主设备标识位置标识大小及材料标识内容标识范例存储设备(移动硬盘、光盘等媒介)标识位置标识大小及材料标识内容标识范例线缆标签标识位置标识大小标识内容标识范例线缆使用规范机柜标识标识位置标识大小及材料标识内容标识范例仪器仪表标示位置标识大小及材料标识内容标识范例动力与环境设备标识位置标识内容标识范例网络口及电源插座口标识标示位置标识大小及材料标识内容标识范例等保标签标识位置标识大小及材料标识内容标识范例临时标签标识位置1.刖言随着信息化的高速发展,作为支持信息化应用的核心物理平台,机房建设越来越得到用户的重视。特别是金融行业,在投入大量资金购置、使用先进的设备、技术,建设自己的网络和应用系统时,更将目光锁定于机房的维护。机房的维护工作中,标识管理是极其重要的一部分,从基本的线缆上跳接信息的标识,到设备、机柜标识规范的实施,不同程度的体现了标识管理的重要作用。完善的标识管理可以提高维护水平、降低劳动强度、缩短排除故障时间、方便资产管理。2.规范总则2.1规范范围本规范适用于机房主设备、线缆、机柜(含PDU插排)、仪器仪表、动力配套设备(各类空调、消防设备、配电柜、UPS等设备)、网络口、电源插座口的标签、标识规定。2・2规范说明•本规范综合考虑了维护管理、资源管理等多方面要求。•标识的制作和标贴不能违背机房整(体)治的相关管理要求。•各类标签、标识可根据设备和机柜的尺寸、大小进行调整。同一种型号设备标识应粘贴在设备的同一位置,粘贴位置要求平整、美观,不能遮盖设备出厂标识。•标签、标识应采用易清洁的材质并保证其与被标识设备的持久、牢固的结合。•标识一律采取打印方式,可采用专门的标签打印机和标签打印纸、或采用普通打印机和过塑等。3.规范设计3・1主设备3・1・1标识位置设备的标识统一固定在设备正面(右上角)。如设备正面无位置可供固定,应按照首选设备正面、次选设备正上面、再次选设备背面的次序固定。特殊情况下,标识规格与字体大小根据设备的实际情况确定。建议机柜内设备安装的间隔距离为:至个,既利于设备的散热,又利于设备标识的识别。3・1・2标识大小及材料设备标签采用宽、黄底黑字的专用标签自粘纸。3・1・3标识内容•设备编号:<由本行统一编制的固定资产内部编号,具有唯一性〉•设备型号:<此处输入设备的具体型号〉•序列号:<此处输入设备的机箱序列号〉•设备用途:<此处输入该设备的中文用途描述〉•使用部门:<此处输入该设备所属部门〉•采购日期/保修年限:<此处输入该设备的保修开始时间及保修的年限〉•条形码3・1・4标识范例(宽色带)(宽色带)3・2存储设备(移动硬盘、光盘等媒介)3.2.1标识位置标识位置统一粘贴在设备的正面3・2・2标识大小及材料设备标签采用宽、黄底黑字的专用标签自粘纸。3・2・3标识内容•设备编号:<由本行统一编制的固定资产内部编号,具有唯一性〉•责任人:<此处输入该设备的责任人名字〉•简述(可选):<此处输入该设备的用途〉3・2・4标识范例(宽色带)3・3线缆标签3・3・1标识位置线缆两端(配线架或面板端、设备端)均应加贴标识,线缆端子标识应贴距端子与线缆连接处的线缆部分,线缆端子以靠近传输设备侧为端,另一端为端。标识内容位于标签两端同时显示,粘贴时将标签绕过线缆后对折粘贴,无论是从标签的哪一面都可以看到标识内容,线缆接入设备或配线架后标签粘贴部分统一向右,标签文字方向要便于机房维护人员的阅读。对于较细的光纤跳线标签,也可以使用旗形标签。3・3・2标识大小设备标签采用宽专用标签自粘纸。颜色按以下约定业务运行类:红底白字;业务管理类:蓝底白字;主机监控,管理类:黄底黑字;临时使用类:灰底黑字网络设备之间白底黑字。3・3・3标识内容3・3・3・1光纤跳线、网络线缆•本端设备所处机柜编号、本端设备名称及端口类型、编号•标签近端的配线架端口号或信息面板编号•对端设备所处机柜编号、对端设备名称及端口类型、编号3・3・3・2设备电源线•设备电源线连接的设备编号及多电源...
