车库顶板排水板施工方案VIP免费

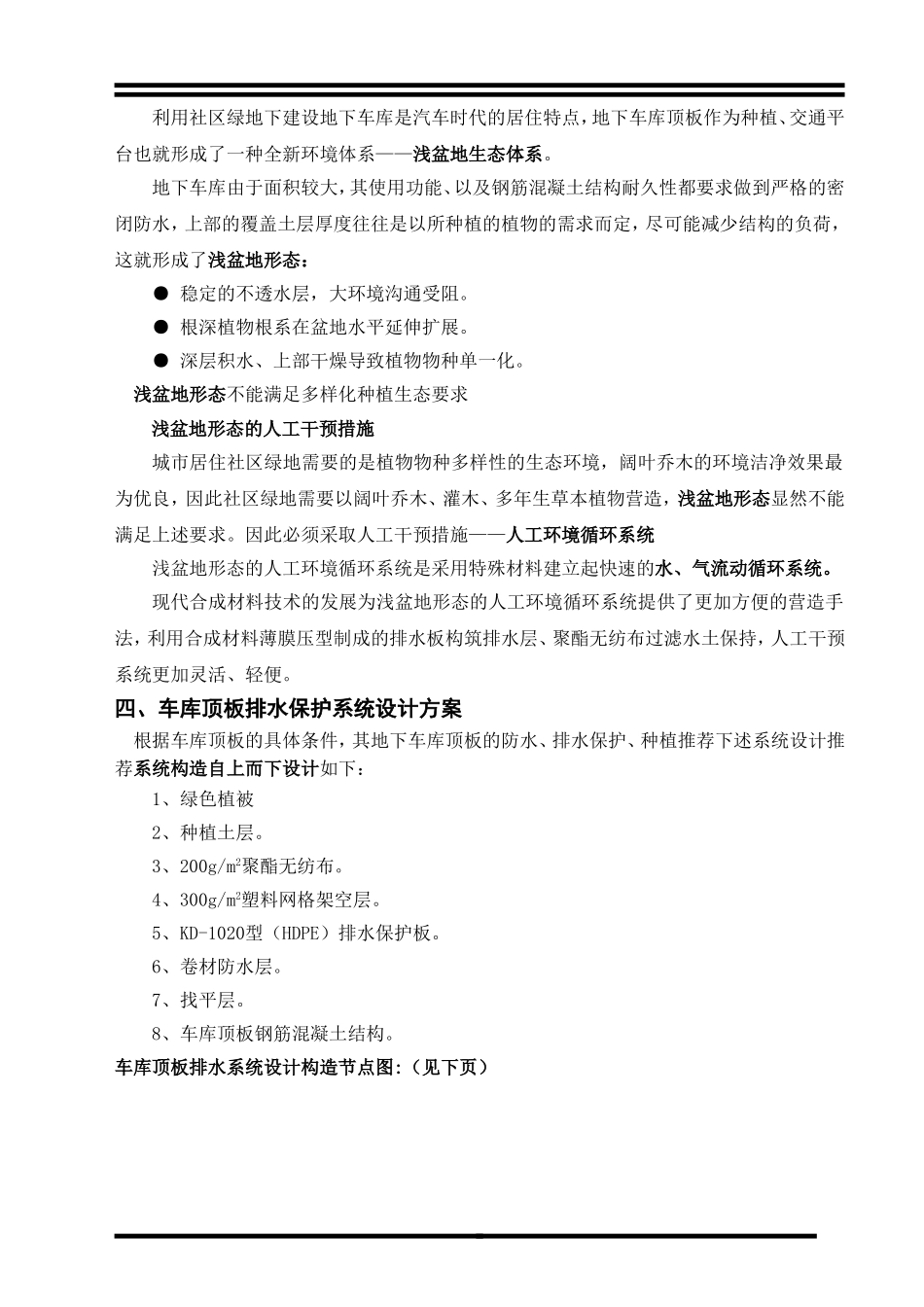

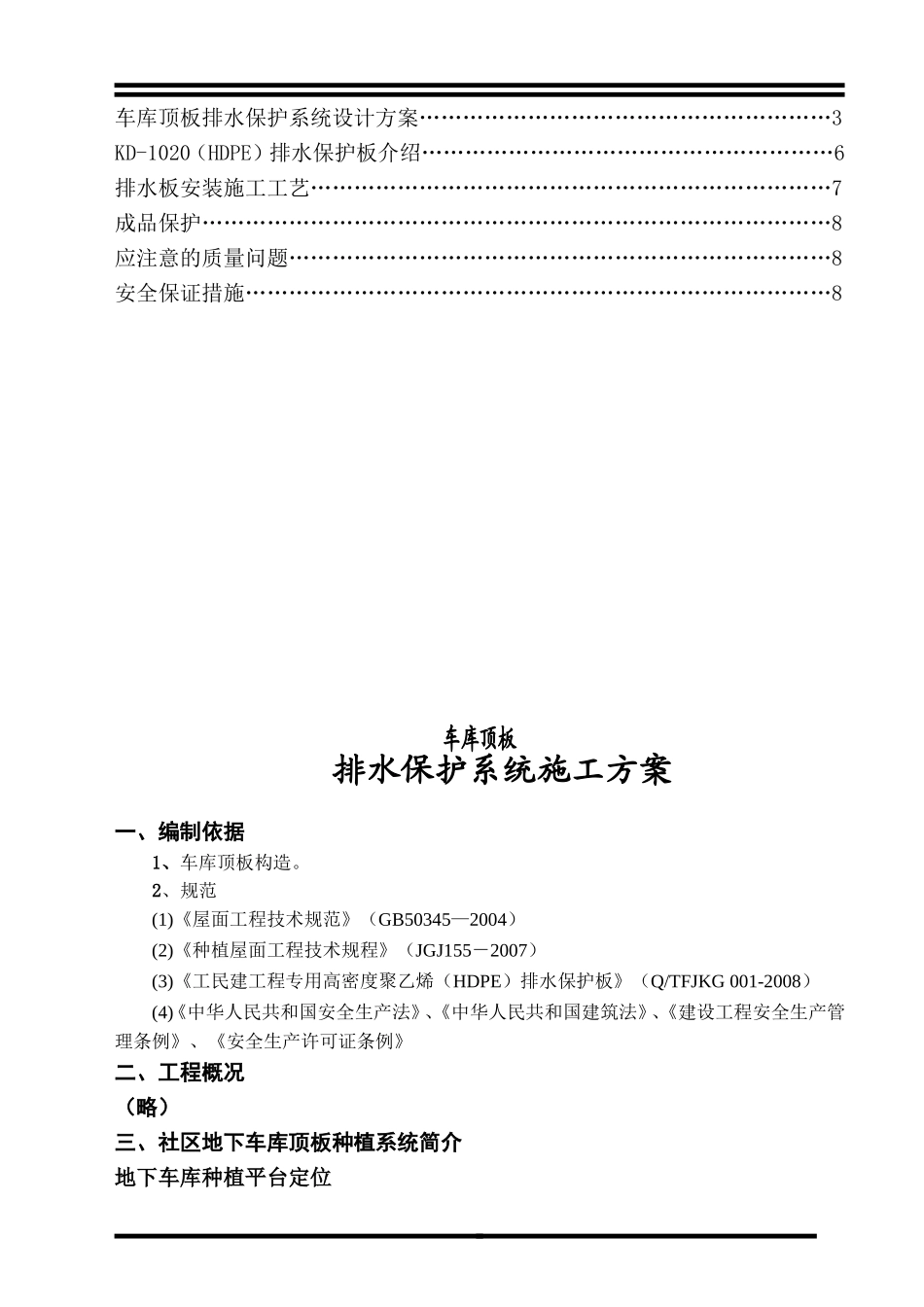

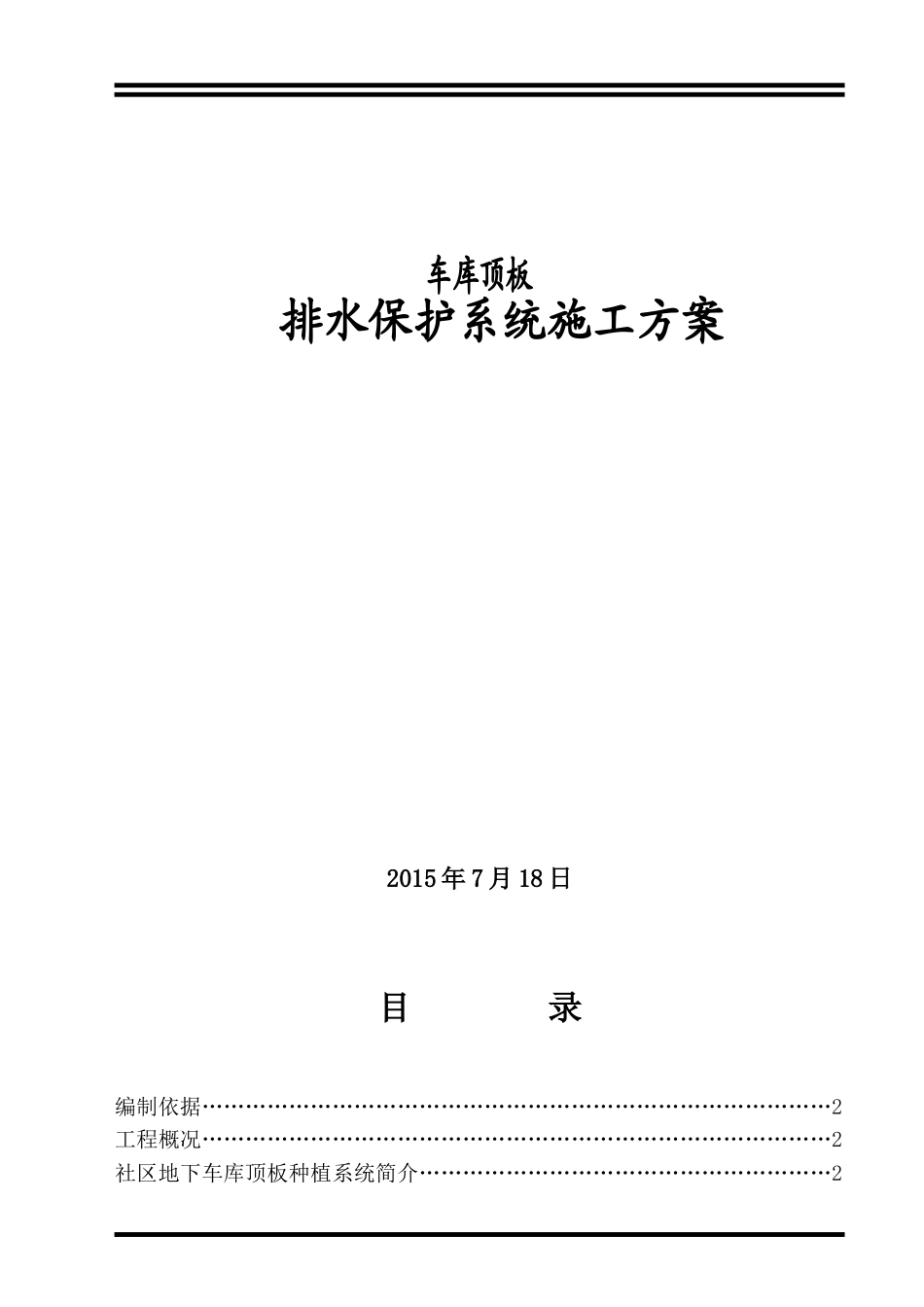

车库顶板排水保护系统施工方案2015年7月18日目录编制依据……………………………………………………………………………2工程概况……………………………………………………………………………2社区地下车库顶板种植系统简介…………………………………………………2车库顶板排水保护系统设计方案…………………………………………………3KD-1020（HDPE）排水保护板介绍…………………………………………………6排水板安装施工工艺………………………………………………………………7成品保护……………………………………………………………………………8应注意的质量问题…………………………………………………………………8安全保证措施………………………………………………………………………8车库顶板排水保护系统施工方案一、编制依据1、车库顶板构造。2、规范(1)《屋面工程技术规范》（GB50345—2004）(2)《种植屋面工程技术规程》（JGJ155－2007）(3)《工民建工程专用高密度聚乙烯（HDPE）排水保护板》（Q/TFJKG001-2008）(4)《中华人民共和国安全生产法》、《中华人民共和国建筑法》、《建设工程安全生产管理条例》、《安全生产许可证条例》二、工程概况（略）三、社区地下车库顶板种植系统简介地下车库种植平台定位利用社区绿地下建设地下车库是汽车时代的居住特点，地下车库顶板作为种植、交通平台也就形成了一种全新环境体系——浅盆地生态体系。地下车库由于面积较大，其使用功能、以及钢筋混凝土结构耐久性都要求做到严格的密闭防水，上部的覆盖土层厚度往往是以所种植的植物的需求而定，尽可能减少结构的负荷，这就形成了浅盆地形态：●稳定的不透水层，大环境沟通受阻。●根深植物根系在盆地水平延伸扩展。●深层积水、上部干燥导致植物物种单一化。浅盆地形态不能满足多样化种植生态要求浅盆地形态的人工干预措施城市居住社区绿地需要的是植物物种多样性的生态环境，阔叶乔木的环境洁净效果最为优良，因此社区绿地需要以阔叶乔木、灌木、多年生草本植物营造，浅盆地形态显然不能满足上述要求。因此必须采取人工干预措施——人工环境循环系统浅盆地形态的人工环境循环系统是采用特殊材料建立起快速的水、气流动循环系统。现代合成材料技术的发展为浅盆地形态的人工环境循环系统提供了更加方便的营造手法，利用合成材料薄膜压型制成的排水板构筑排水层、聚酯无纺布过滤水土保持，人工干预系统更加灵活、轻便。四、车库顶板排水保护系统设计方案根据车库顶板的具体条件，其地下车库顶板的防水、排水保护、种植推荐下述系统设计推荐系统构造自上而下设计如下：1、绿色植被2、种植土层。3、200g/m2聚酯无纺布。4、300g/m2塑料网格架空层。5、KD-1020型（HDPE）排水保护板。6、卷材防水层。7、找平层。8、车库顶板钢筋混凝土结构。车库顶板排水系统设计构造节点图:（见下页）阴阳角包角方式参照以下防水做法，接缝使用热熔焊接的搭接方式：五、KingLock-DRAIN（HDPE）排水保护板介绍KingLock-DRAIN（HDPE）排水保护板—系采用高密度聚乙烯（HDPE）经挤出或吹塑法生产形成高密度聚乙烯土工膜，然后经特殊工艺压型在土工膜上压出封闭突起的半锥状、柱状、半球状壳体，形成的一种膜、壳连续、具有立体空间和一定空间支撑刚度、液体可以在其内流动排泄的板材。该种板材自身就具有防水、防植物根系穿刺的功能，板材具有平面内柔韧性好、空间刚度极高的特点，能够承受300KPa（相当于18米土厚）的抗压负荷，是一种性能极好的工程防水保护材料。HDPE排水保护板的一般理化性能见下表：序号项目名称KD-0708KD-0812KD-1008KD-10201材料种类HDPEHDPEHDPEHDPE2HDPE平均膜厚，mm≥0.70≥0.80≥1.00≥1.003重量，g/m2≥700≥800≥1000≥10004板材厚度，mm8mm12mm8mm20mm5抗拉强度，N/5cm≥350≥350≥450≥4506抗压负荷，kPa≥300≥300≥300≥3007断裂延伸率，％≥25≥30≥40≥408纵向通水量，cm2/s5.607.205.4012.509穿刺强度，N320350400400KingLock-DRAIN（HDPE）排水保护板具有营造层内排水、排放土壤内渗透水、防植物根系穿刺、层内积水疏导排泄、隔热、隔振、卷材防水系统软保护...
