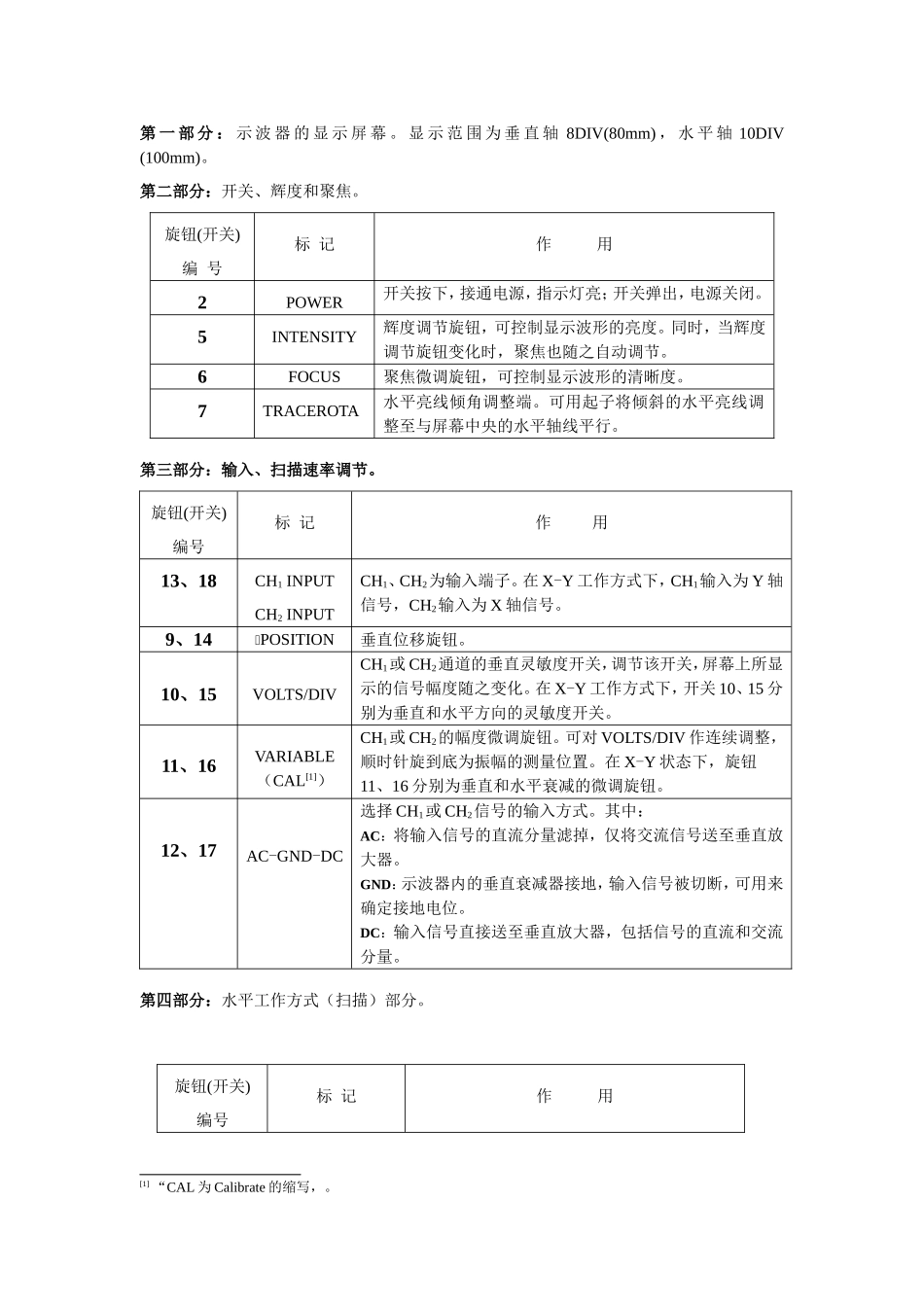

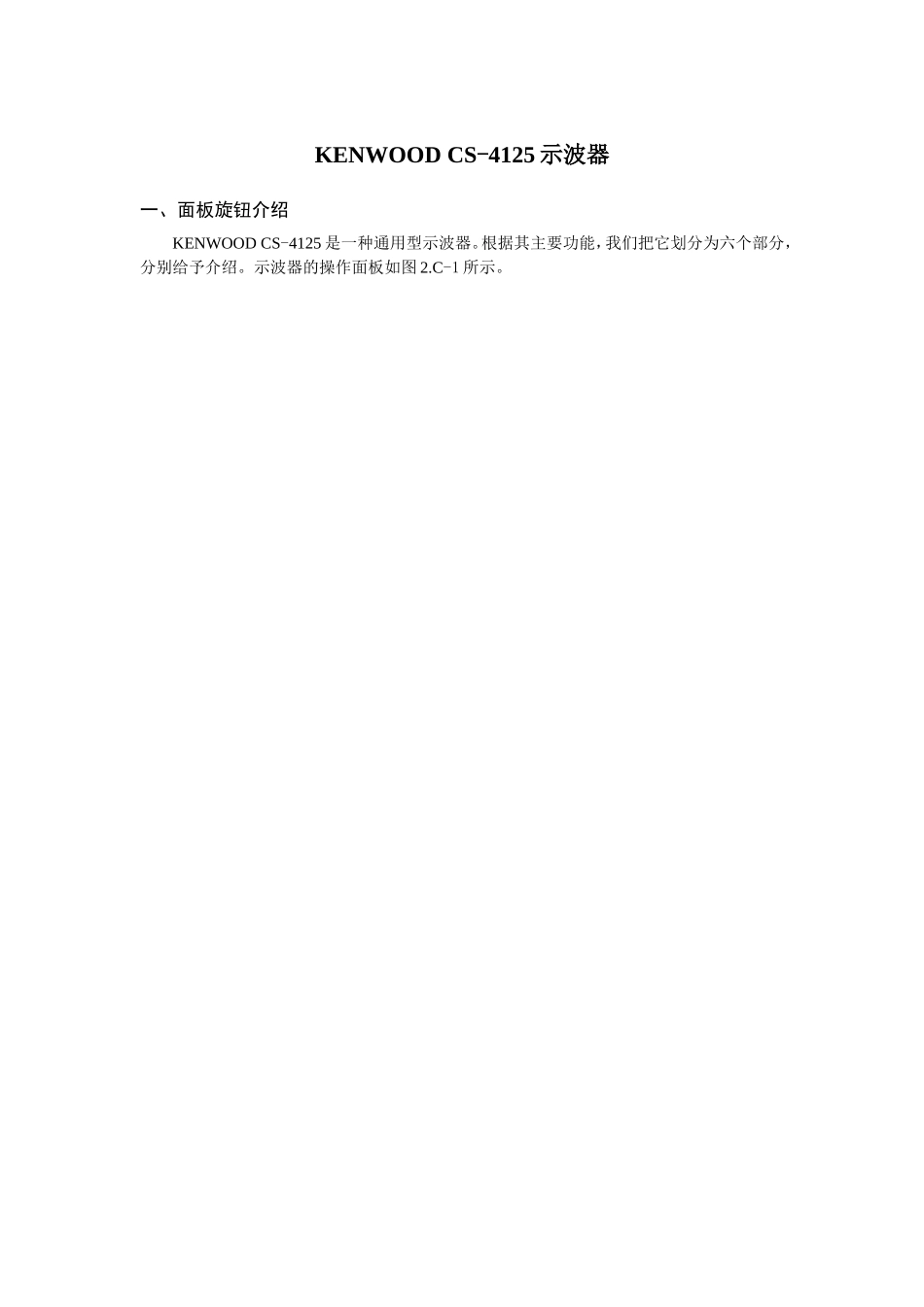

KENWOODCS-4125示波器一、面板旋钮介绍KENWOODCS-4125是一种通用型示波器。根据其主要功能，我们把它划分为六个部分，分别给予介绍。示波器的操作面板如图2.C-1所示。第一部分：示波器的显示屏幕。显示范围为垂直轴8DIV(80mm)，水平轴10DIV(100mm)。第二部分：开关、辉度和聚焦。旋钮(开关)编号标记作用2POWER开关按下，接通电源，指示灯亮；开关弹出，电源关闭。5INTENSITY辉度调节旋钮，可控制显示波形的亮度。同时，当辉度调节旋钮变化时，聚焦也随之自动调节。6FOCUS聚焦微调旋钮，可控制显示波形的清晰度。7TRACEROTA水平亮线倾角调整端。可用起子将倾斜的水平亮线调整至与屏幕中央的水平轴线平行。第三部分：输入、扫描速率调节。旋钮(开关)编号标记作用13、18CH1INPUTCH2INPUTCH1、CH2为输入端子。在X-Y工作方式下，CH1输入为Y轴信号，CH2输入为X轴信号。9、14POSITION垂直位移旋钮。10、15VOLTS/DIVCH1或CH2通道的垂直灵敏度开关，调节该开关，屏幕上所显示的信号幅度随之变化。在X-Y工作方式下，开关10、15分别为垂直和水平方向的灵敏度开关。11、16VARIABLE（CAL[1]）CH1或CH2的幅度微调旋钮。可对VOLTS/DIV作连续调整，顺时针旋到底为振幅的测量位置。在X-Y状态下，旋钮11、16分别为垂直和水平衰减的微调旋钮。12、17AC-GND-DC选择CH1或CH2信号的输入方式。其中：AC：将输入信号的直流分量滤掉，仅将交流信号送至垂直放大器。GND：示波器内的垂直衰减器接地，输入信号被切断，可用来确定接地电位。DC：输入信号直接送至垂直放大器，包括信号的直流和交流分量。第四部分：水平工作方式（扫描）部分。旋钮(开关)编号标记作用[1]“CAL为Calibrate的缩写，。4CAL1Vp-p1kHz可输出标准方波信号。其中，Up-p=1V、f=1kHz。27POSITION水平位移旋钮。28SWEEPTIME/DIV扫描速率开关。可在0.2s/DIV～0.5s/DIV之间调整。29VARIABLE(CAL)扫描速率微调旋钮。顺时针旋至底部即为时间的测量位置。30×10MAX水平扩展按键，按下时水平扩展10倍。26EXT.TRIG外部触发信号输入端。将SOURCE(旋钮23)开关设定在EXT位置，触发信号可从该端子输入。8接地端子。第五部分：垂直工作方式选择部分。旋钮(开关)编号标记作用19MODE垂直工作方式切换开关。CH1：显示通道1的信号波形。CH2：显示通道2的信号波形。ALT：双踪显示方式。可交替显示CH1、CH2通道的信号波形，通常用于观测频率较高的信号。CHOP：双踪显示方式。以250kHz的速度在两通道间切换显示CH1、CH2通道的输入信号波形，常用于观测频率较低的信号。ADD：显示CH1、CH2通道输入信号的合成波形（CH1+CH2）。20CH2INVCH2通道极性控制键，按下此键，CH2通道的输入信号被反向180o，INV为Inversion的缩写。21X-Y按下此键为X-Y工作方式。垂直方向和水平方向的信号分别来自CH1和CH2通道，垂直工作方式切换开关无效。利用示波器的X-Y工作方式，可以观察元件的电压电流特性曲线、两路信号的相位差以及频率比值。第六部分：触发(TRIGGERING)系统部分旋钮(开关)标记作用编号23SOURCE触发信号源选择开关，可以根据垂直工作方式的不同而设定。①VERTMOOD：示波器将根据垂直工作方式自动选择触发信号源，如下表所示：垂直工作方式触发信号源CH1CH1CH2CH2ALT由CH1或CH2作用CHOPCH1ADDCH1、CH2的合成信号②CH1：触发信号来自通道1③CH2：触发信号来自通道2④LINE：触发信号来自电源电压⑤EXT：触发信号来自外触发端25LEVEL触发电平旋钮，用以设定在触发信号波形斜率的那一点上被触发而开始扫描。调节触发信号电平旋钮可获得稳定的波形。24SLOPE用以选择触发扫描信号的极性。按下此键触发信号为(+)，释放此键触发信号为(－)。22TRIGGERINGMODE说明：*本机的触发信号若为交流信号时，是将直流成分滤掉后再与触发电路结合。触发方式选择开关。①AUTO：由触发信号启动扫描，若波形不稳定可调节触发信号电平LEVEL旋钮获得稳定的波形，无触发信号则显示波形不稳定。②NORM：由触发信号启动扫描，若无正确的触发信号则不显示亮线。③FIX：将同步Level加以固定。④TV－FRAME：将复合TV信号的垂直同步脉冲分离出来与触发电路结合。⑤TV－LINE：将复合TV信号的水平同...
