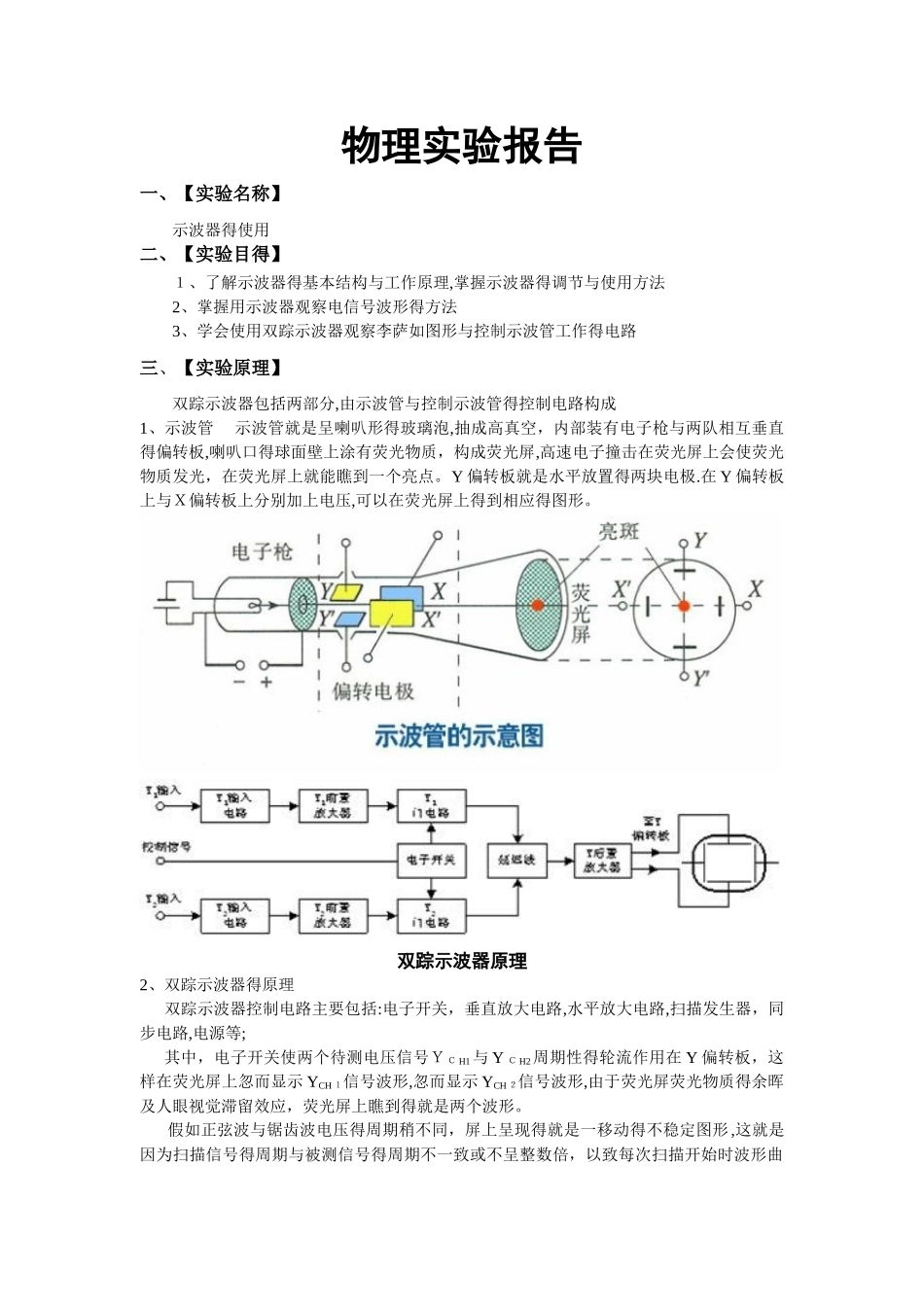

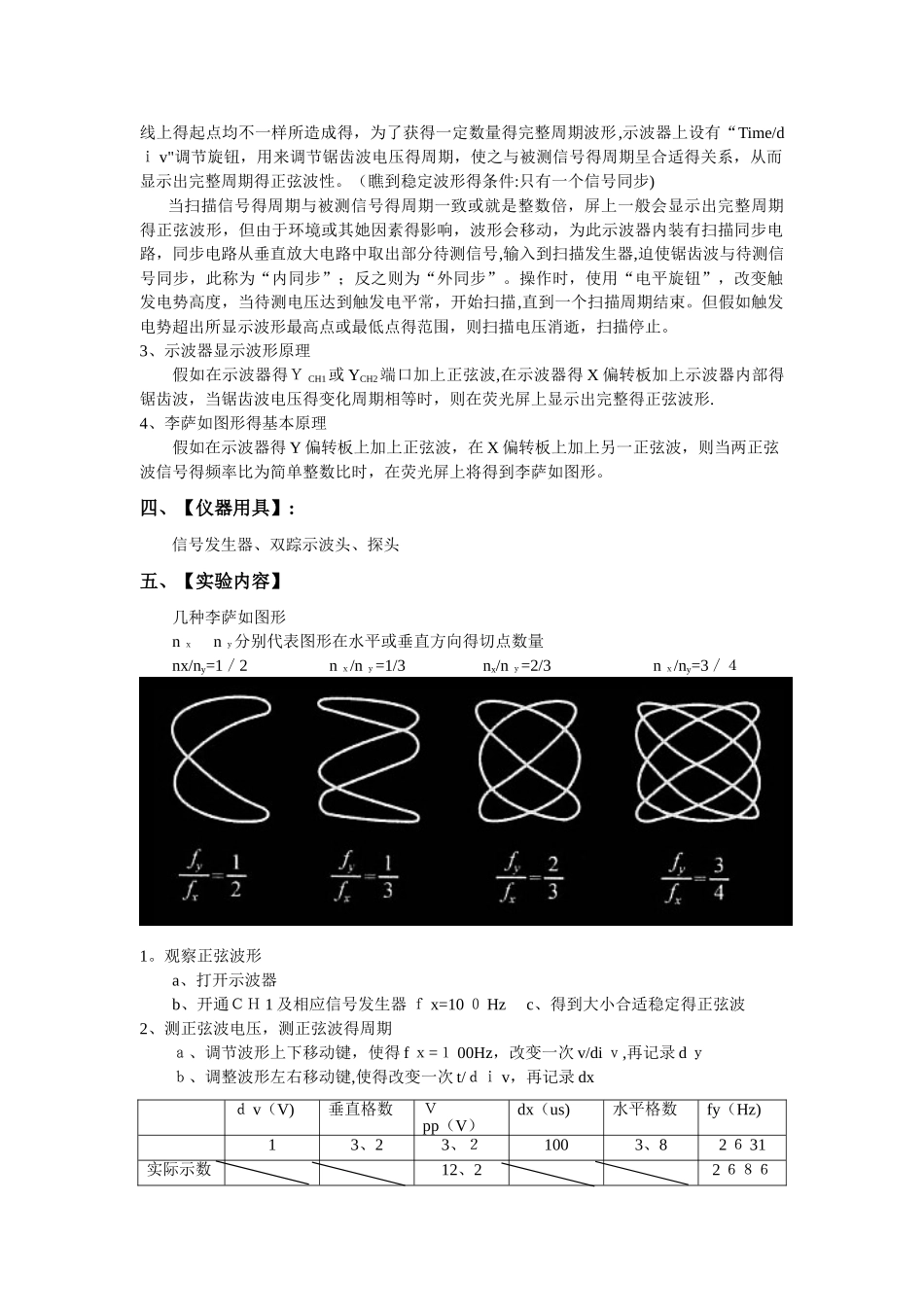

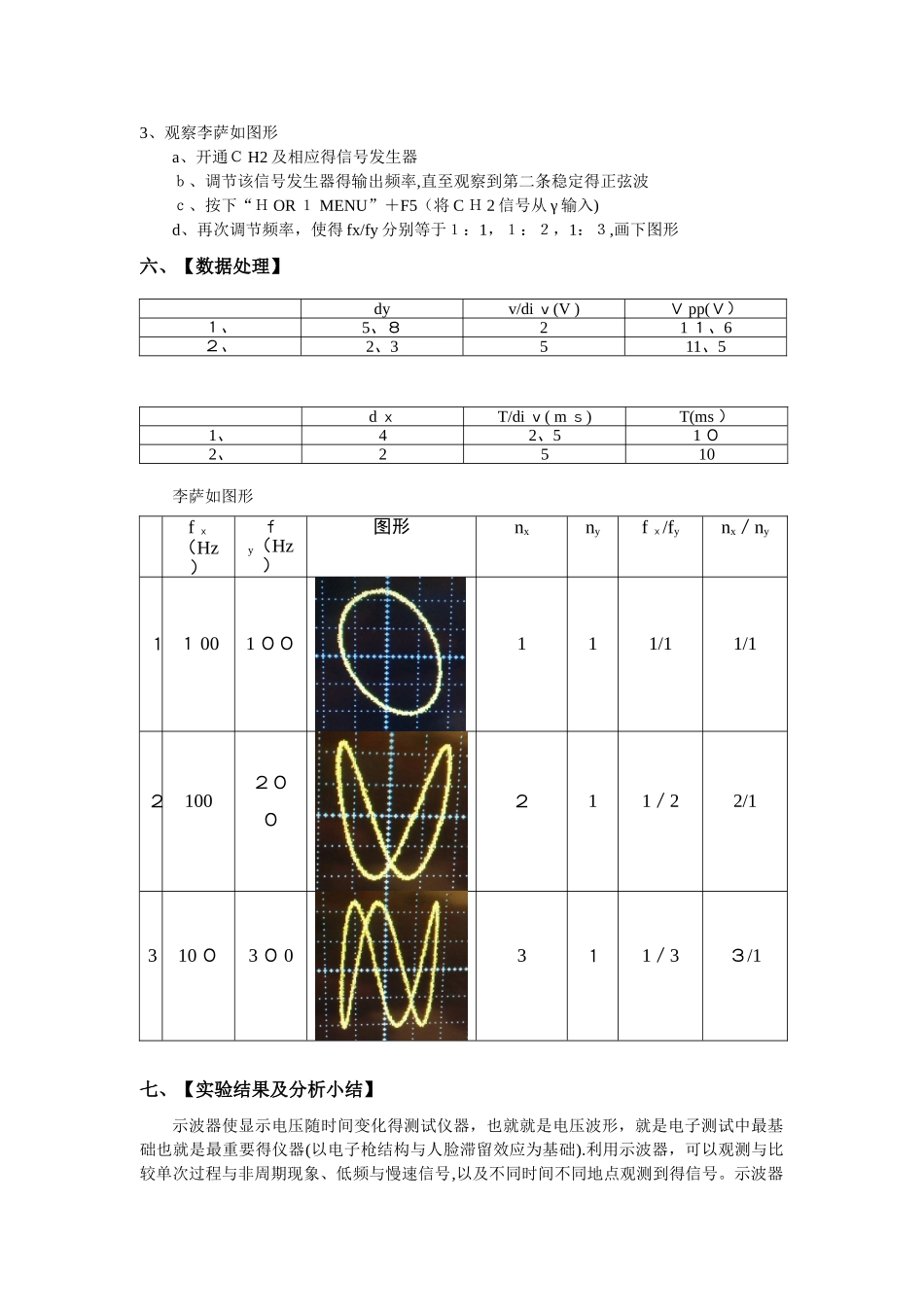

物理实验报告一、【实验名称】 示波器得使用二、【实验目得】１、了解示波器得基本结构与工作原理,掌握示波器得调节与使用方法2、掌握用示波器观察电信号波形得方法3、学会使用双踪示波器观察李萨如图形与控制示波管工作得电路三、【实验原理】双踪示波器包括两部分,由示波管与控制示波管得控制电路构成1、示波管 示波管就是呈喇叭形得玻璃泡,抽成高真空，内部装有电子枪与两队相互垂直得偏转板,喇叭口得球面壁上涂有荧光物质，构成荧光屏,高速电子撞击在荧光屏上会使荧光物质发光，在荧光屏上就能瞧到一个亮点。Y 偏转板就是水平放置得两块电极.在 Y 偏转板上与Ｘ偏转板上分别加上电压,可以在荧光屏上得到相应得图形。 双踪示波器原理2、双踪示波器得原理 双踪示波器控制电路主要包括:电子开关，垂直放大电路,水平放大电路,扫描发生器，同步电路,电源等;其中，电子开关使两个待测电压信号ＹＣ H1与 Y Ｃ H2周期性得轮流作用在 Y 偏转板，这样在荧光屏上忽而显示 YCH １信号波形,忽而显示 YCH ２信号波形,由于荧光屏荧光物质得余晖及人眼视觉滞留效应，荧光屏上瞧到得就是两个波形。假如正弦波与锯齿波电压得周期稍不同，屏上呈现得就是一移动得不稳定图形,这就是因为扫描信号得周期与被测信号得周期不一致或不呈整数倍，以致每次扫描开始时波形曲线上得起点均不一样所造成得，为了获得一定数量得完整周期波形,示波器上设有“Time/dｉ v"调节旋钮，用来调节锯齿波电压得周期，使之与被测信号得周期呈合适得关系，从而显示出完整周期得正弦波性。（瞧到稳定波形得条件:只有一个信号同步)当扫描信号得周期与被测信号得周期一致或就是整数倍，屏上一般会显示出完整周期得正弦波形，但由于环境或其她因素得影响，波形会移动，为此示波器内装有扫描同步电路，同步电路从垂直放大电路中取出部分待测信号,输入到扫描发生器,迫使锯齿波与待测信号同步，此称为“内同步”；反之则为“外同步”。操作时，使用“电平旋钮”，改变触发电势高度，当待测电压达到触发电平常，开始扫描,直到一个扫描周期结束。但假如触发电势超出所显示波形最高点或最低点得范围，则扫描电压消逝，扫描停止。3、示波器显示波形原理假如在示波器得Ｙ CH1或 YCH2端口加上正弦波,在示波器得 X 偏转板加上示波器内部得锯齿波，当锯齿波电压得变化周期相等时，则在荧光屏上显示出完整得正弦波形.4、李萨如图形得基本原理假如在示波器得 Y 偏转板上加上正弦波，...
