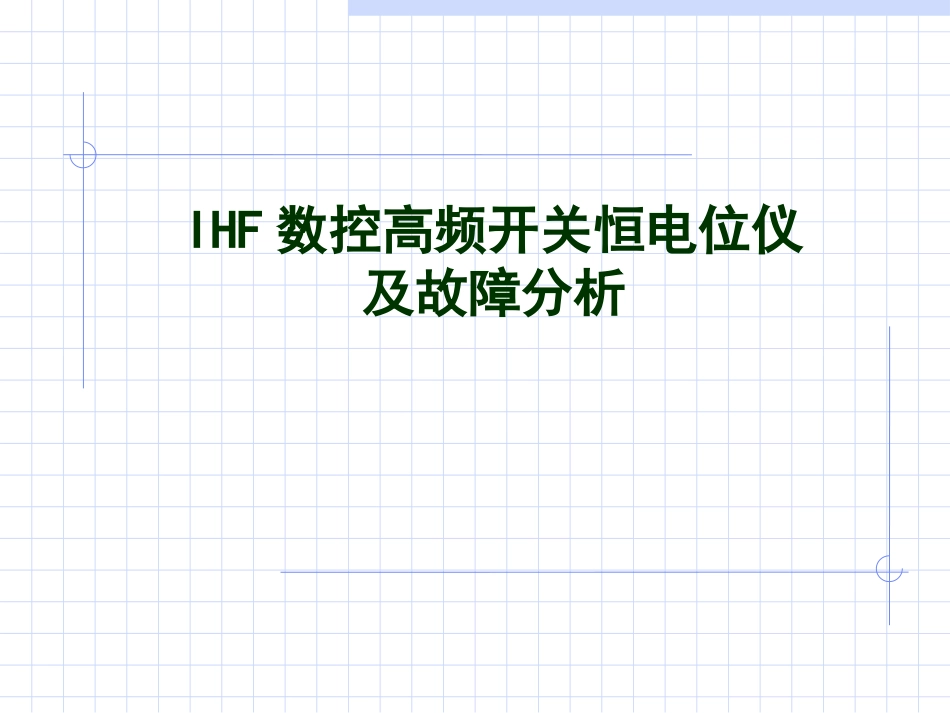

IHF数控高频开关恒电位仪介绍及故障诊断_第1页
1/22
IHF数控高频开关恒电位仪介绍及故障诊断_第2页
2/22
IHF数控高频开关恒电位仪介绍及故障诊断_第3页
3/22

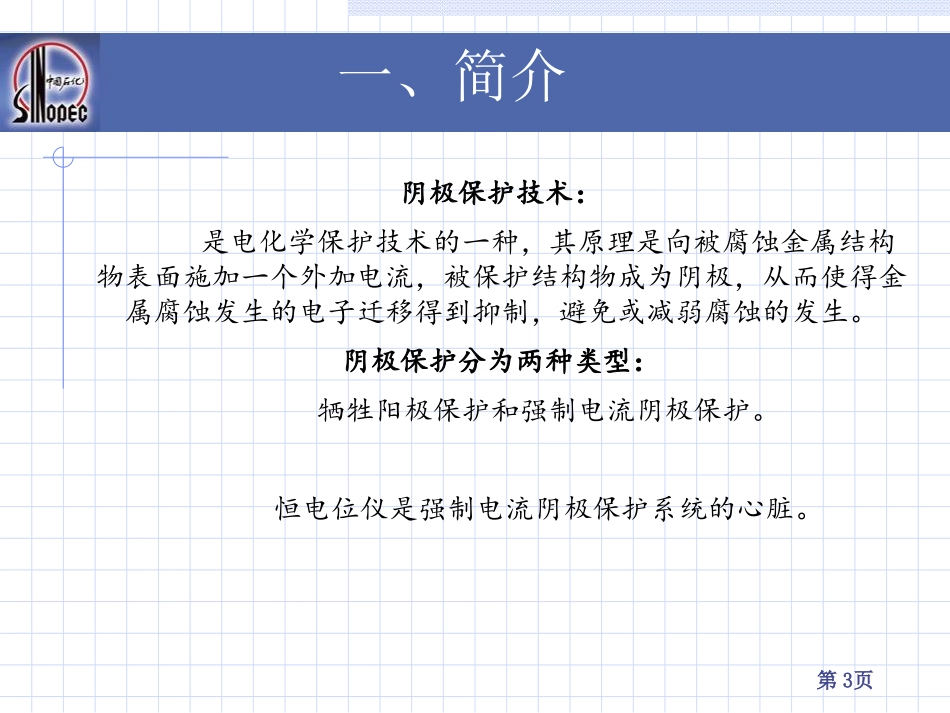

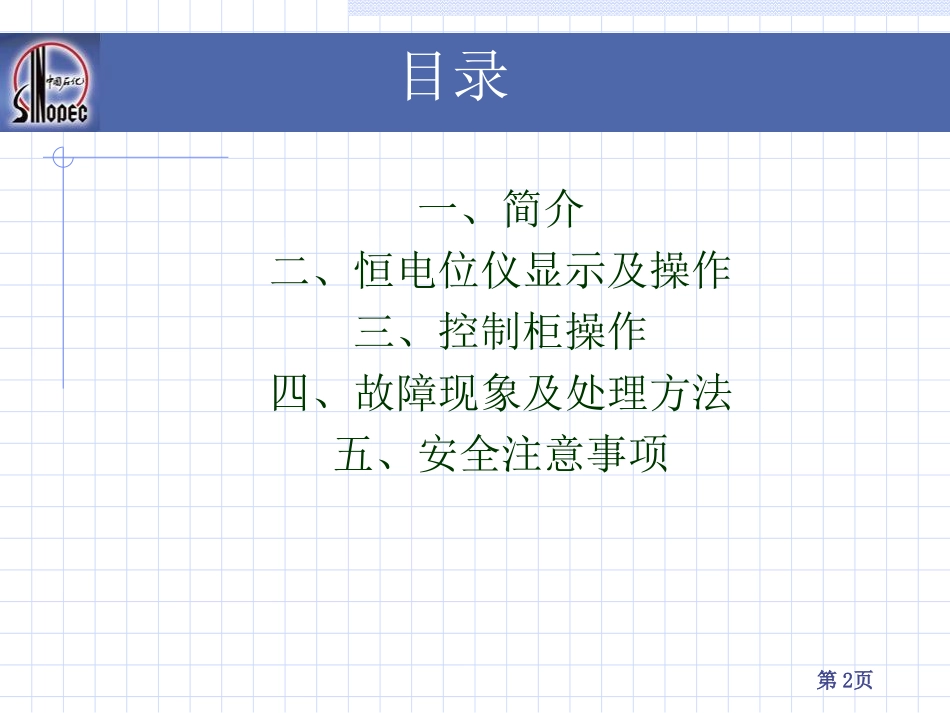

IHF数控高频开关恒电位仪及故障分析目录一、简介二、恒电位仪显示及操作三、控制柜操作四、故障现象及处理方法五、安全注意事项第2页一、简介阴极保护技术:是电化学保护技术的一种,其原理是向被腐蚀金属结构物表面施加一个外加电流,被保护结构物成为阴极,从而使得金属腐蚀发生的电子迁移得到抑制,避免或减弱腐蚀的发生。阴极保护分为两种类型:牺牲阳极保护和强制电流阴极保护。恒电位仪是强制电流阴极保护系统的心脏。第3页二、恒电位仪显示及操作1.恒电位仪前后面板示意图恒电位仪操作面板百叶窗第4页1.恒电位仪前后面板示意图恒电位仪输出负极(阴极电缆)恒电位仪输出正极(阳极电缆)零位接阴(接管道)参比电极(接汇流点参比电极)接地线供电电源电缆通讯线缆二、恒电位仪显示及操作2.数据及状态显示参比电位:XXXXXX状态预置电位:XXXXXX恒电位输出电压:XXX运行输出电流:XXX二、恒电位仪显示及操作恒电位仪的运行数据及状态,通过恒电位仪的中文液晶面板进行显示,同时操作面板上的指示灯和蜂鸣器,也会指示相应的状态。恒电位仪液晶显示主界面示意图如下:第6页二、恒电位仪显示及操作3.面板按键说明及参数调整基本操作方式运行:启动恒电位仪工作停止:停止恒电位仪工作确定:选择和保存设置返回:返回上级菜单方向键:修改数据,移动光标恒电位:恒电位设置快捷键恒电流:恒电流设置快捷键菜单:调出恒电位仪功能菜单测试:断电测试启动与停二、恒电位仪显示及操作恒电位仪需预设预置电位,设备工作后会自动调节恒电位仪输出电压及电流,使参比电位值与预置电位值相同。恒电位仪需预设预置电流,设备工作后,恒电位仪输出电流达到预置电流值后,稳定输出。恒电位仪需预设预置电压,设备输出电压达到预置电压后稳定输出,该模式使用较少。工作模式恒电位恒电流恒电压第8页二、恒电位仪显示及操作4.恒电位仪日常操作恒电位运行操作恒电位仪上电“停止”“恒电位”通过方向键设置预置电位“确定”“运行”恒电流运行操作恒电位仪上电“停止”“恒电流”通过方向键设置预置电流“确定”“运行”在进行任何参数或状态调整时,应先按下“停止”键,使恒电位仪处于停止状态,而后进行设置和调整。调整完成后,按“运行”键启动恒电位仪运行。恒电位仪通讯参数设置恒电位仪上电“停止”“菜单”“通讯设置”“通讯地址”通过方向键设置通讯地址为0001“确定”“奇偶校验”通过方向键设置为无校验“确定”“返回”“运行”二、恒电位仪显示及操作通讯地址设置不正确,将导致自动切换功能不正常,同时影响恒电位仪的远传远控数据传输。1.控制柜前后示意图①控制柜操作面板②1号恒电位仪③2号恒电位仪④交流配电盘⑤自动切换控制器⑥综合接线盘⑦输出母排⑧控制柜接地螺栓三、控制柜操作二、原理与结构1.控制柜前后示意图1,XS─交流输入.2,CZ1─双机自动切换控制器电源插座3,J2─2#恒电位仪接触器。4,K1─手动切换继电器。5,J1─1#恒电位仪接触器。6,SA─手动切换开关。交流配电盘示意图第12页2.控制柜日常操作使用自动切换控制器的自动切换工作方式将配电盘的“手动切换开关”置“0”。将“双机自动切换器”的“状态选择开关”打在“自动”档。合上控制柜“电源开关”,1#恒电位仪开始运行。说明:如果1#恒电位仪出现故障,将自动切换到2#恒电位仪运行。三、控制柜操作2.控制柜日常操作使用自动切换控制器的手动切换工作方式将配电盘的“手动切换开关”置“0”。将“双机自动切换器”的“状态选择开关”打在“手动”档,将设备选择开关拨到“1#机”。合上控制柜“电源开关”,1#恒电位仪开始运行。用应急手动切换开关的手动切换工作方式切断自动切换控制器电源,将配电盘的“手动切换开关”置“1”。合上控制柜“电源开关”,1#恒电位仪开始运行三、控制柜操作四、故障现象及处理方法1.恒电位仪报警类型电流超限报警(C):输出电流超过额定电流的105%时,仪器显示电流超限报警。电位超限报警(R):控制电位超过预置电位±50mV时,仪器显示电位超限报警。电压超限报警(V):输出电压超过额定电压的105%...
