第9章 泵房(第2节)VIP免费

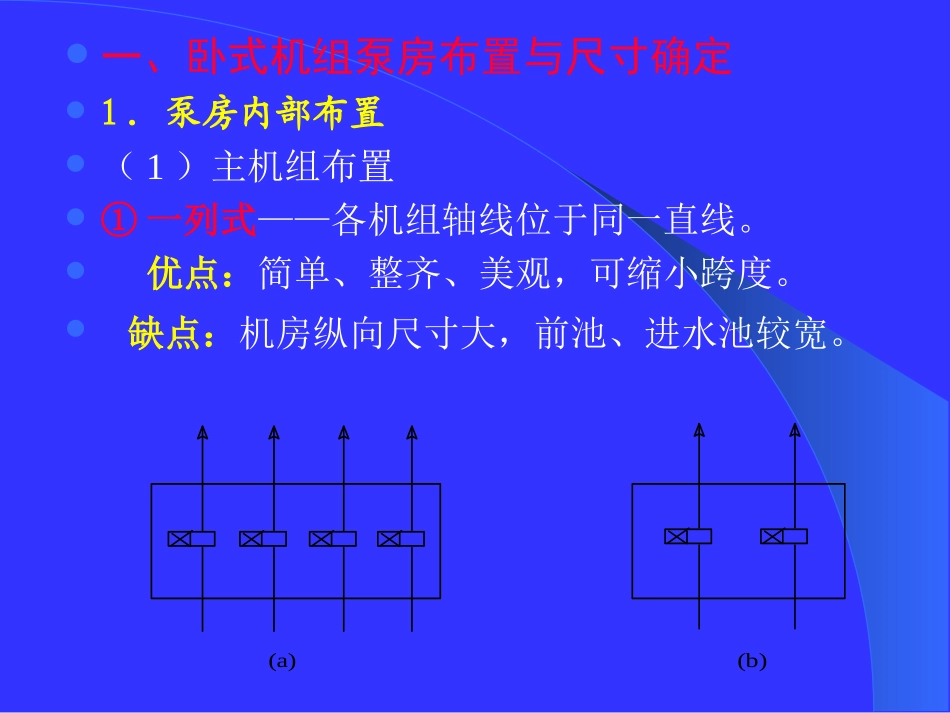

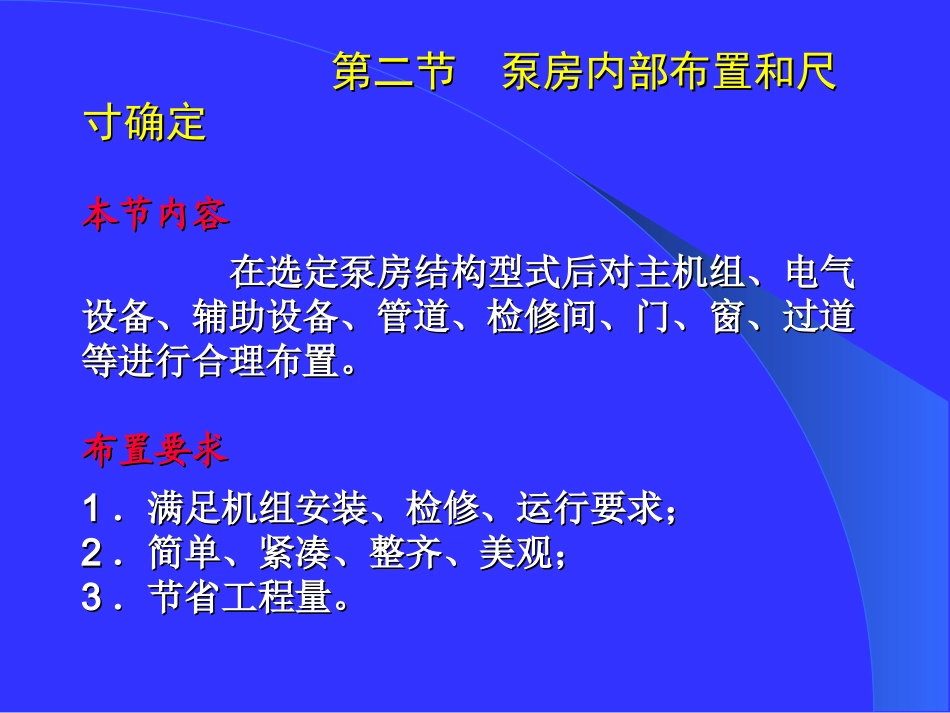

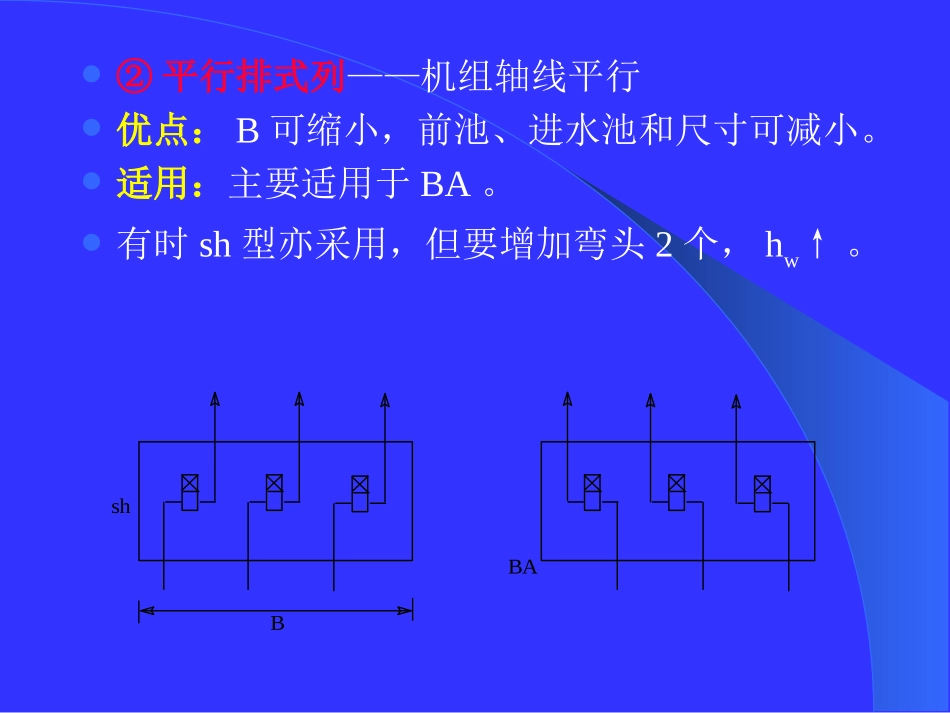

第二节第二节泵房内部布置和尺泵房内部布置和尺寸确定寸确定本节内容本节内容在选定泵房结构型式后对主机组、电气在选定泵房结构型式后对主机组、电气设备、辅助设备、管道、检修间、门、窗、过道设备、辅助设备、管道、检修间、门、窗、过道等进行合理布置。等进行合理布置。布置要求布置要求11．满足机组安装、检修、运行要求；．满足机组安装、检修、运行要求；22．简单、紧凑、整齐、美观；．简单、紧凑、整齐、美观；33．节省工程量。．节省工程量。一、卧式机组泵房布置与尺寸确定1．泵房内部布置（1）主机组布置①一列式——各机组轴线位于同一直线。优点：简单、整齐、美观，可缩小跨度。缺点：机房纵向尺寸大，前池、进水池较宽。(a)(b)②平行排式列——机组轴线平行优点：B可缩小，前池、进水池和尺寸可减小。适用：主要适用于BA。有时sh型亦采用，但要增加弯头2个，hw↑。BABsh③双列(交错)式——两行排列，(互相交错)。优点：可缩短泵房长度及前池、进水池宽度。缺点：跨度加大，布置凌乱。适用：机组台数较多的情况。注意：双列交错布置订货时电机的转向（2）配电设备布置①地坪高于机房及室外地面；②留操作、检修通道，柜后0或0.8m，柜前1.5~2m；③设外开门；④注意配置灭火器材。副厂房布置在一侧，有时需设一侧式设专门的配电间一端式集中式加泵房的宽度一般不需增之间的空地上配电柜布置在两台机组分散式布置形式::,:2121(a)（3）检修间布置要求:满足最大设备的检修所需空间要求，一般在泵房一端布置。适用:大中型站（4）交通道布置单列式——多布置在出水侧；双列式——布置两列之间。（5）充水系统布置要求：不影响主机检修不增加机房面积便于操作（6）排水系统布置排除水泵水封用废水、管阀漏水等。布置：机座四周设排水沟,并通至集水井或室外。**：地面应做成向进水侧倾斜的坡度（2%~3%）；**：对大型轴流泵站，检修时流道内的水先流入排水廊道，然后由排水泵抽排出室外。)()(,干室型抽排至前池集水井分基型自流入前池干沟支沟接头漏水闸阀检修漏渗水水封废水（7）通风自然通风：主要靠增设门、窗的办法解决；机械通风：需用风机，其布置有专门要求。（8）消防主泵房的耐火等级不应低于二级。2．尺寸确定（1）跨度由泵体大小、管路附件、安装检修空间决定，同时考虑交通要求、屋架、行车跨度。HBb墙b净b接b泵b接2b逆b闸b接3b净2（2）长度由机组（基础）长度、机组间距、机组与墙间距等决定。机组中心距（L）=基础长度（L'）+净空（b）=排架框距（L1）。*如设检修间，必须考虑吊车能开到检修间。*底板分缝处，两侧均设排架柱，水泵基础不能设在缝上。LLLLLL2L1L'L'L'bb配间电通道间检修机组（3）高度机房高度H=▽屋面大梁下缘－▽机房地面不设吊车：H>3.5m（小型站）设吊车：①保证从汽车上吊下最大部件；②满足安装检修要求。梁轨h5h6h4h3h1h2检泵底台H图9-9二、立式机组泵房布置与尺寸确定1．中小型立式机组布置：一列式其它（受地形限制）墩墙式湿室型泵房尺寸确定（1）主要高程▽叶=▽min－h淹注意：喇叭口淹深是否能满足要求。该水位是否已考虑了进口的拦污栅，进水闸（涵）的损失。▽底=▽进－P▽机=▽max+δδ=0.5~1m**注意：设计资料中给定的▽min为泵房前的水位，如设有拦污栅，应特别注意在决定叶轮中心高程时，扣除拦污栅损失。（2）宽度a．底板宽度B按秒换水系数方法；≥(4~4.5)DL+T+b墙；兼顾湿室的结构布置；兼顾上部机房布置。b．机房宽度由机房设备布置确定。（3）长度a.底板b.机房2．大型立式机组分层：电机层联轴器层水泵层流道层（1）各高程的确定①水泵安装高程▽叶=▽min－H淹H淹由厂方根据试验提供。**：对大型泵站、叶轮一般要求淹没1.5~2m，▽叶的确定时，应注意结合考虑流道进口的淹没情况，两个淹深的确定在概念上有很大的不同，一个是防汽蚀，另一个是防吸气漩涡。②进水流道底部高程▽底=▽叶－H...
