常规净水处理工艺介绍.PPTVIP免费

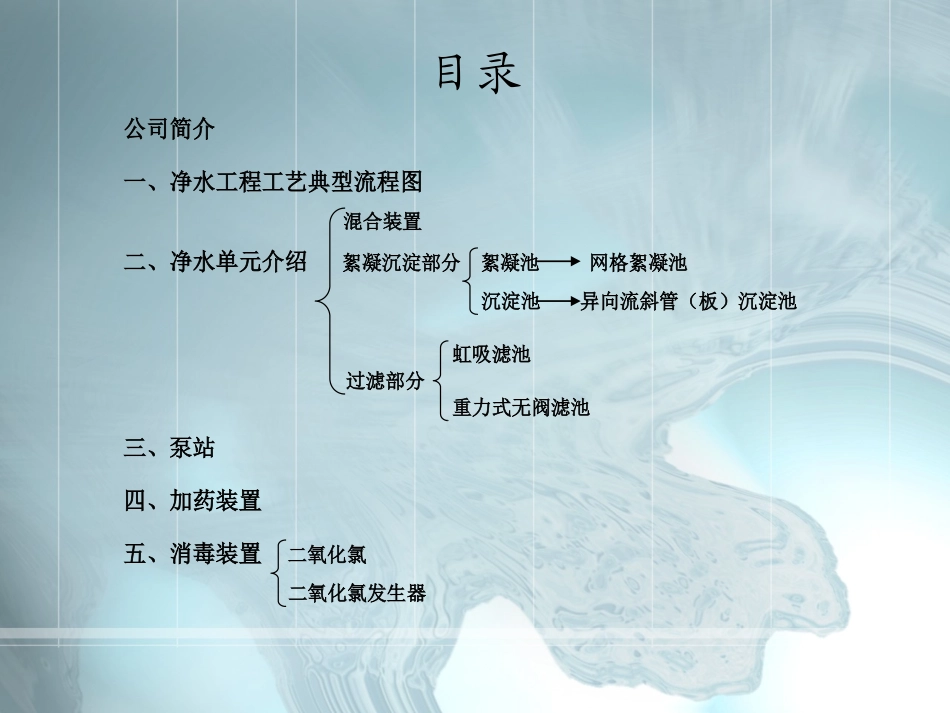

常规净水处理工艺介绍目录公司简介一、净水工程工艺典型流程图混合装置二、净水单元介绍絮凝沉淀部分絮凝池网格絮凝池沉淀池异向流斜管（板）沉淀池虹吸滤池过滤部分重力式无阀滤池三、泵站四、加药装置五、消毒装置二氧化氯二氧化氯发生器公司简介略。。。。一、净水工程工艺典型流程图二、净水单元介绍（一）混合装置混合的主要作用是让药剂迅速而均匀地扩散到水中，使其水解产物与原水中的胶体微粒充分作用完成胶体脱稳，以便进一步去除。混合设备的种类很多，但基本类型主要是机械和水力两种，下表列出混合设备的类型及特点。序号类型性能比较适用条件1管式静态混合器优点：1、混合均匀、快速、效果好2、构造简单、安装方便缺点：1、水头损失较大2、当流量过小时混合效果下降适用流量变化不大的管道及各种水量的水厂2桨板式机械混合槽优点：1、混合效果较，受水量变化影响较小；2、水头损失较小缺点：1、需耗动能，一般每立方米设备容量需要0.175kw；2、管理维护较复杂适用于各种水量的水厂混合设备的设计目前广泛采用先进的管式静态混合器。它内部结构具有分割流体的作用，径向混合和交叉混合的作用，在絮凝状态下，组合单元两端产生漩涡，这种漩涡既有反向旋流混合作用，它能使两种介质在瞬间达到快速急剧的有效混合。使混合质在各个方面扩散，既均化了混凝剂在被处理水中的分布，又提高了接触面积，混合效果好。序号类型性能比较适用条件1折板式絮凝池优点：絮凝效果好，絮凝时间短，容积较小缺点：构造复杂，造价偏高适用流量变化较小的中小型水厂2网格絮凝池优点：絮凝效果好，水头损失小，絮凝时间短；缺点：末端池底易积泥适用于各种水量的水厂3机械絮凝池优点：絮凝效果好，水头损失小，可适应水质、水量的变化；缺点：需机械设备和经常维修适用于各种水量的水厂，并能适应水量变化较大者（二）絮凝沉淀部分絮凝池絮凝阶段的主要任务是创造适当的水力条件，使药剂与水混合后所产生的微絮凝体，在一定时间内凝聚成具有良好物理性能的絮凝体，它应有足够大的粒度（0.6～1.0mm）、密度和强度（不易破碎）；并为杂质颗粒在沉淀澄清阶段迅速沉降分离创造良好的条件。絮凝池的一般类型及特点见下表。网格絮凝池设计采用不同孔径的网格絮凝池，该池型按微漩涡理论，多相流动物系反应，控制惯性效应，创造最佳絮凝所需的最佳水力条件。在絮凝反应中的各阶段竖井内安设不同水量的小孔眼网格。使混合后的水流在流过所设置的网格后，产生众多的微漩涡，微漩涡的惯性效应增加，进一步加强了颗粒的碰撞次数，并且这些微漩涡相互碰撞从而形成更多更小的微漩涡。同时由于网孔水流的惯性作用，矾花产生强烈变形，使矾花处于能级低的部分，由于其变形揉动作用，达到高吸能级的部位，使得通过网格之后的矾花变得更加密实，固液分离现象更加明显。同时为一些流动过程中破碎的矾花重新聚集提供了水力条件，合理的网格布设可以减弱低温和高浊的影响，在絮凝反应池中全过程分段安设网格，使矾花颗粒由小到大，由松散到密实，大大缩短了反应时间，达到水处理效果好，高效率，低能耗的目的。在池外排泥管上设置控制闸阀和电控液动排泥阀，实现自动化排泥。网格絮凝池进水沉淀池密度大于水的悬浮物在重力作用下从水中分离出去的现象称为沉淀。当水中悬浮颗粒细小、粒度较均匀、含量又很大（大于5000mg/l）时，将发生浓缩现象，即在沉淀过程中出现一个清水和浑水的交界面（浑液面），交界面的下降过程也就是沉淀的进行过程。用于沉淀的构筑物称为沉淀池，沉淀池型式的选择应根据水质、水量、水厂平面和高程布置的要求，并结合絮凝池结构型式等因素确定。常见各种型式沉淀池的性能特点及适用条件见下表。序号类型性能比较适用条件1平流式优点：造价低、操作管理方便、适用性强，带有机械排泥设备时排泥效果好。缺点：不采用机械排泥装置时排泥较困难，机械排泥设备维护较复杂，占地面积较大。适用于大中型水厂2辐流式优点：沉淀效果好，带有机械排泥设备时排泥效果好。缺点：基建投资及费用大，施工较困难，刮泥机维护管理较复杂。适用于大中型水厂3斜管（板）式优点：沉淀效率高，池体小，占...
