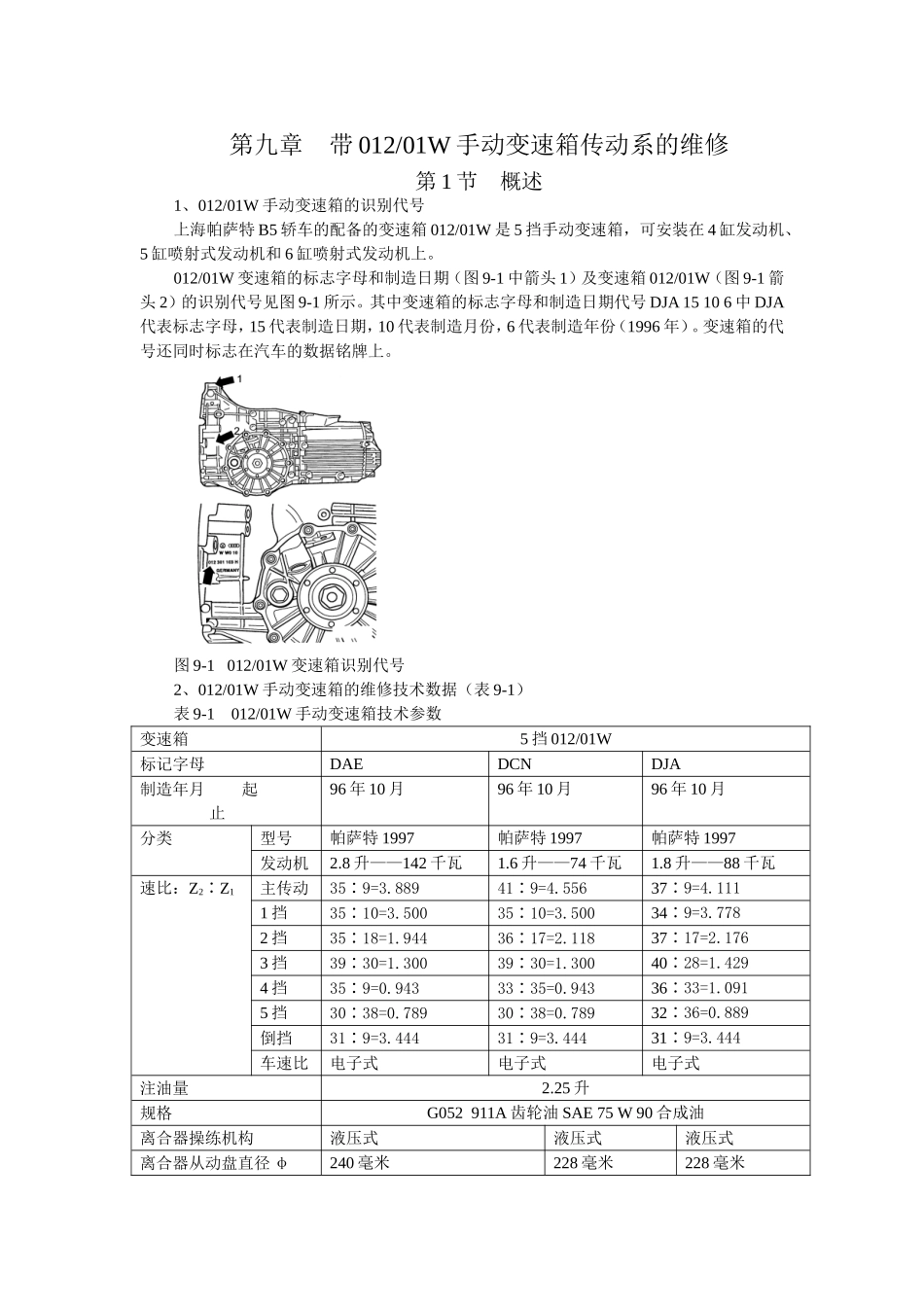

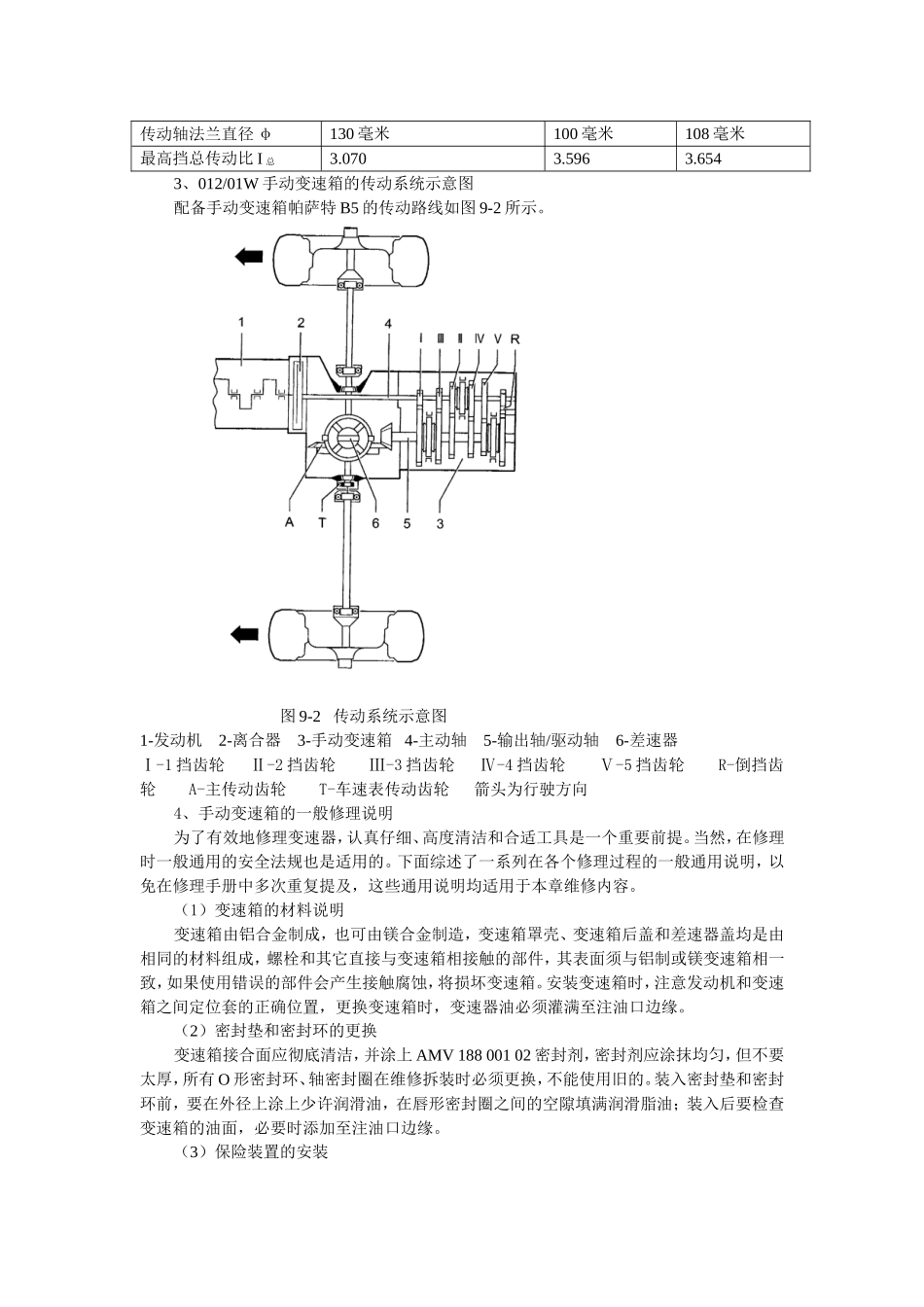

第九章带012/01W手动变速箱传动系的维修第1节概述1、012/01W手动变速箱的识别代号上海帕萨特B5轿车的配备的变速箱012/01W是5挡手动变速箱，可安装在4缸发动机、5缸喷射式发动机和6缸喷射式发动机上。012/01W变速箱的标志字母和制造日期（图9-1中箭头1）及变速箱012/01W（图9-1箭头2）的识别代号见图9-1所示。其中变速箱的标志字母和制造日期代号DJA15106中DJA代表标志字母，15代表制造日期，10代表制造月份，6代表制造年份（1996年）。变速箱的代号还同时标志在汽车的数据铭牌上。图9-1012/01W变速箱识别代号2、012/01W手动变速箱的维修技术数据（表9-1）表9-1012/01W手动变速箱技术参数变速箱5挡012/01W标记字母DAEDCNDJA制造年月起止96年10月96年10月96年10月分类型号帕萨特1997帕萨特1997帕萨特1997发动机2.8升——142千瓦1.6升——74千瓦1.8升——88千瓦速比：Z2∶Z1主传动35∶9=3.88941∶9=4.55637∶9=4.1111挡35∶10=3.50035∶10=3.50034∶9=3.7782挡35∶18=1.94436∶17=2.11837∶17=2.1763挡39∶30=1.30039∶30=1.30040∶28=1.4294挡35∶9=0.94333∶35=0.94336∶33=1.0915挡30∶38=0.78930∶38=0.78932∶36=0.889倒挡31∶9=3.44431∶9=3.44431∶9=3.444车速比电子式电子式电子式注油量2.25升规格G052911A齿轮油SAE75W90合成油离合器操练机构液压式液压式液压式离合器从动盘直径φ240毫米228毫米228毫米传动轴法兰直径φ130毫米100毫米108毫米最高挡总传动比I总3.0703.5963.6543、012/01W手动变速箱的传动系统示意图配备手动变速箱帕萨特B5的传动路线如图9-2所示。图9-2传动系统示意图1-发动机2-离合器3-手动变速箱4-主动轴5-输出轴/驱动轴6-差速器Ⅰ-1挡齿轮Ⅱ-2挡齿轮Ⅲ-3挡齿轮Ⅳ-4挡齿轮Ⅴ-5挡齿轮R-倒挡齿轮A-主传动齿轮T-车速表传动齿轮箭头为行驶方向4、手动变速箱的一般修理说明为了有效地修理变速器，认真仔细、高度清洁和合适工具是一个重要前提。当然，在修理时一般通用的安全法规也是适用的。下面综述了一系列在各个修理过程的一般通用说明，以免在修理手册中多次重复提及，这些通用说明均适用于本章维修内容。（1）变速箱的材料说明变速箱由铝合金制成，也可由镁合金制造，变速箱罩壳、变速箱后盖和差速器盖均是由相同的材料组成，螺栓和其它直接与变速箱相接触的部件，其表面须与铝制或镁变速箱相一致，如果使用错误的部件会产生接触腐蚀，将损坏变速箱。安装变速箱时，注意发动机和变速箱之间定位套的正确位置，更换变速箱时，变速器油必须灌满至注油口边缘。（2）密封垫和密封环的更换变速箱接合面应彻底清洁，并涂上AMV18800102密封剂，密封剂应涂抹均匀，但不要太厚，所有O形密封环、轴密封圈在维修拆装时必须更换，不能使用旧的。装入密封垫和密封环前，要在外径上涂上少许润滑油，在唇形密封圈之间的空隙填满润滑脂油；装入后要检查变速箱的油面，必要时添加至注油口边缘。（3）保险装置的安装更换挡圈及锁圈时不能将挡圈拉开过度，并且必须将挡圈放在槽内。更换弹簧销时要注意其安装位置，开口应沿纵向作用力方向放置，如图9-3所示。图9-3弹簧销的安装（4）螺栓和螺母的紧固固紧盖板和壳体的螺栓和螺母应交叉拧紧和拧松，特别易损部件（例如离合器压盘）要摆正，并分级交叉地拧紧和拧松。在图中规定的或单独另加说明的拧紧扭矩是指未上油的螺栓和螺母的拧紧扭矩，更换自锁螺栓和螺母时不能使用原先的，而应换用新的。（5）轴承的更换安装轴承时要将有标志的一面的滚针轴承（壁厚较大）朝向冲销，安装在一根轴上的几个圆锥滚柱轴承必须成套更换，并且尽可能使用相同厂家的产品，为了便于安装内圈应将内圈加热到约100℃后进行，尺寸相同的轴承内外圈不可互换的，轴承也是成对的，不可搞混。（6）调整垫片的更换用千分尺可以测量调整垫片的厚度。安装调整垫片前要检查是否有毛刺和损坏，只能装入完好的调整垫片。（7）同步器齿环的检查同步器齿环不能互换，在重新使用时要放在原来的变速齿轮上。维修时要检查同步器齿环的磨损程度，必要时应更换。（8）齿轮的安装齿轮压入前应进行清洗，并且要放在加垫板上加热至约100℃后安装。第2节离合器的维修1．离合...
