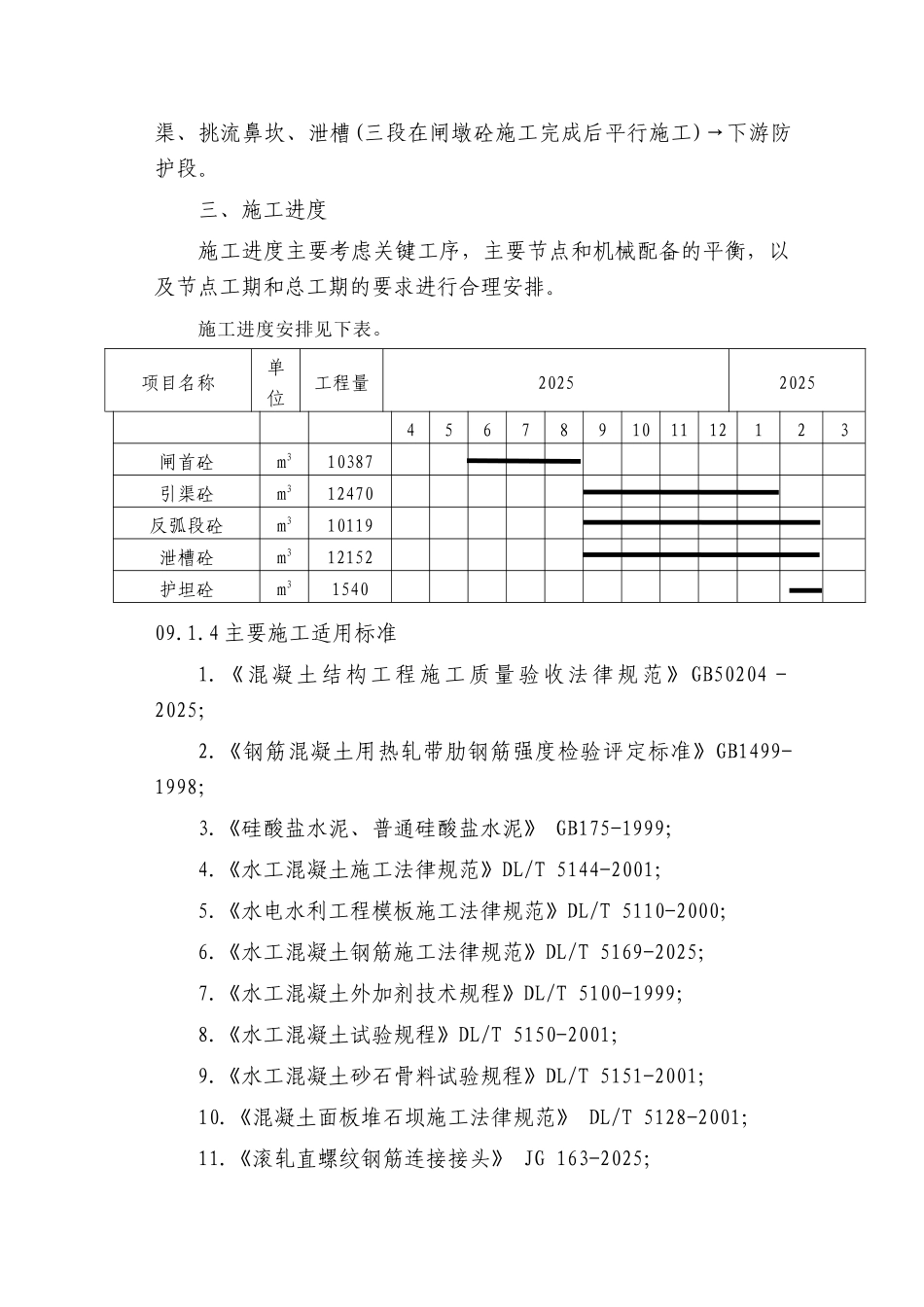

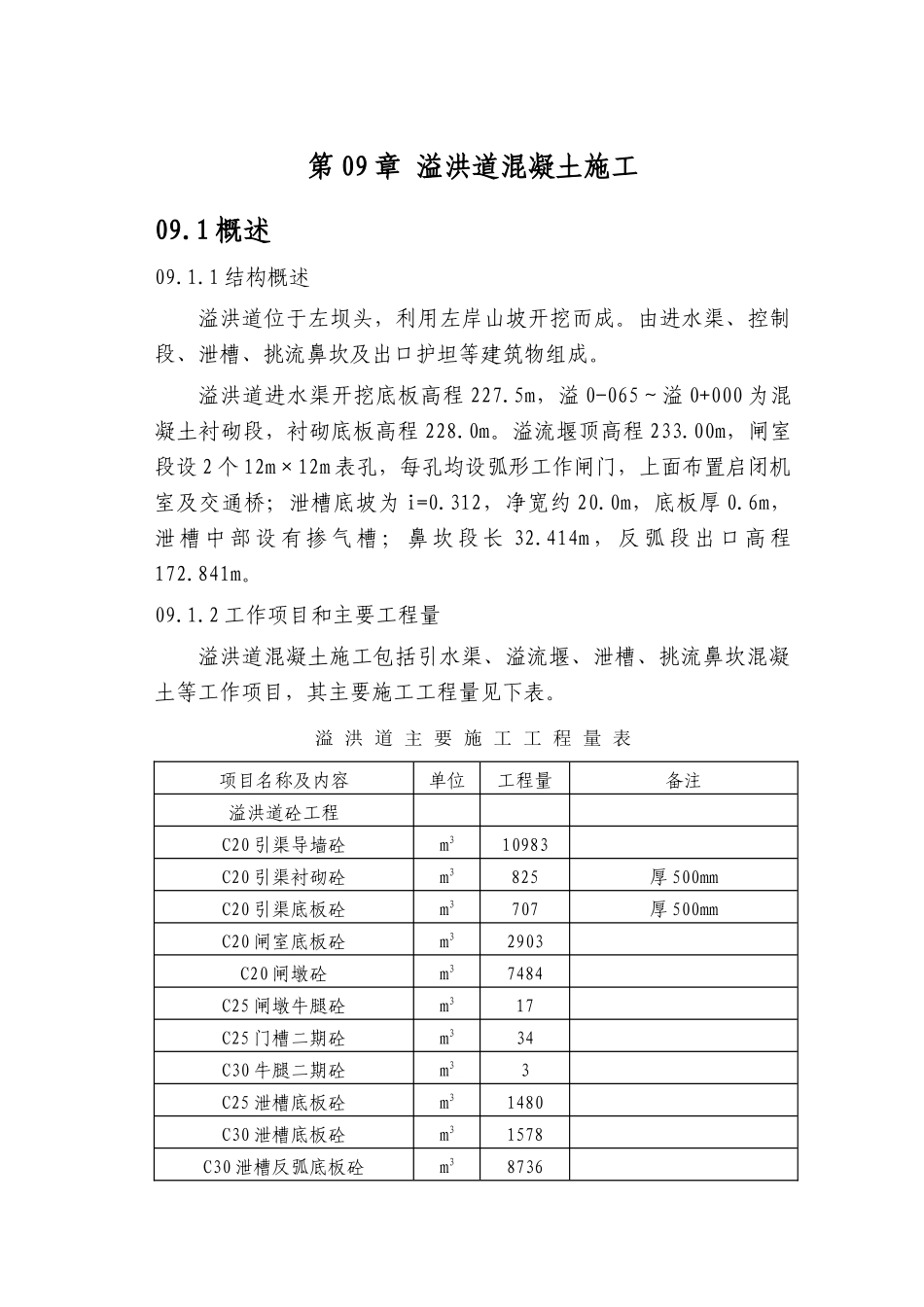

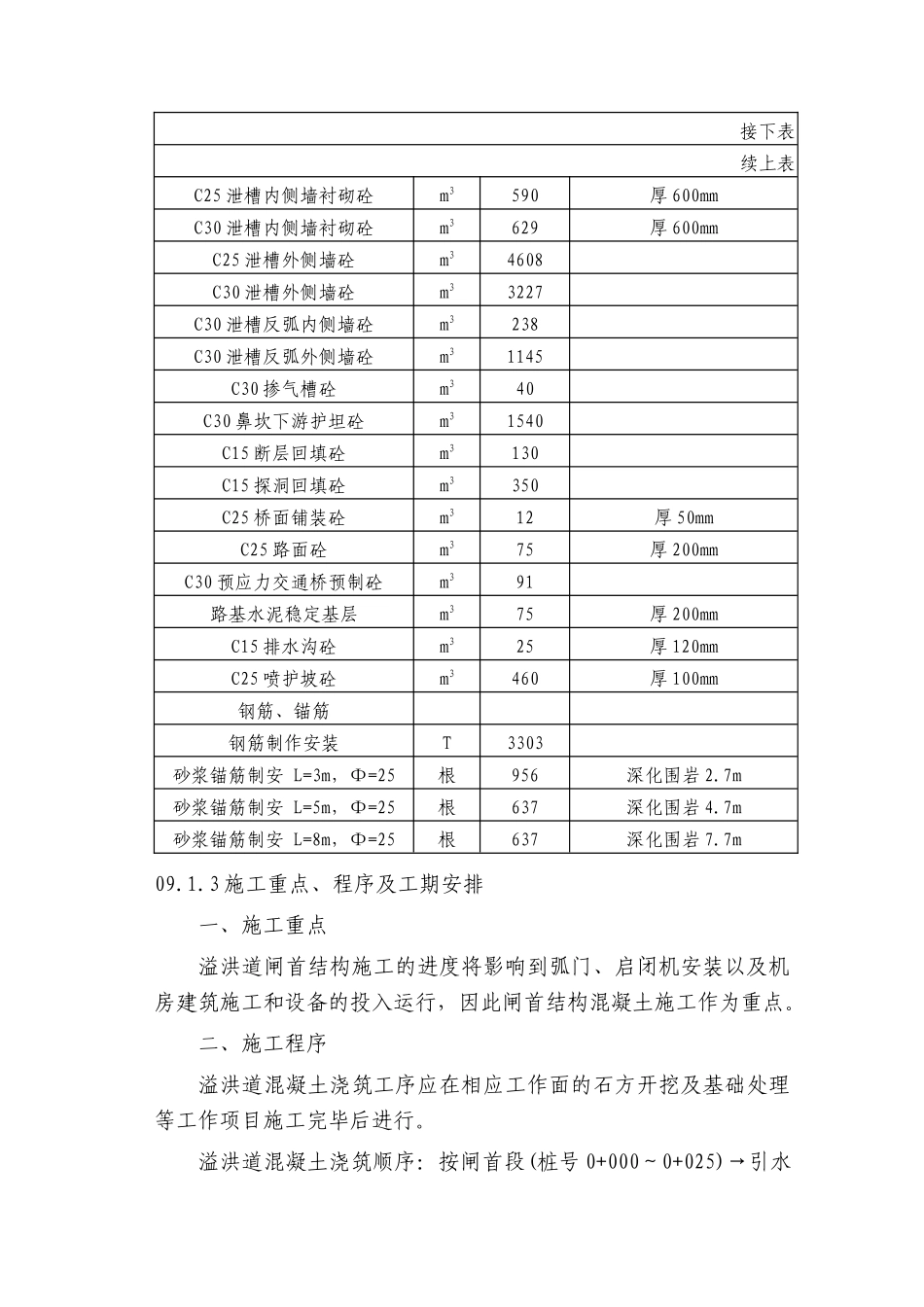

第 09 章 溢洪道混凝土施工09.1 概述09.1.1 结构概述溢洪道位于左坝头，利用左岸山坡开挖而成。由进水渠、控制段、泄槽、挑流鼻坎及出口护坦等建筑物组成。溢洪道进水渠开挖底板高程 227.5m，溢 0-065～溢 0+000 为混凝土衬砌段，衬砌底板高程 228.0m。溢流堰顶高程 233.00m，闸室段设 2 个 12m×12m 表孔，每孔均设弧形工作闸门，上面布置启闭机室及交通桥；泄槽底坡为 i=0.312，净宽约 20.0m，底板厚 0.6m，泄 槽 中 部 设 有 掺 气 槽 ； 鼻 坎 段 长 32.414m ， 反 弧 段 出 口 高 程172.841m。09.1.2 工作项目和主要工程量溢洪道混凝土施工包括引水渠、溢流堰、泄槽、挑流鼻坎混凝土等工作项目，其主要施工工程量见下表。溢 洪 道 主 要 施 工 工 程 量 表项目名称及内容单位工程量备注溢洪道砼工程C20 引渠导墙砼m310983C20 引渠衬砌砼m3825厚 500mmC20 引渠底板砼m3707厚 500mmC20 闸室底板砼m32903C20 闸墩砼m37484C25 闸墩牛腿砼m317C25 门槽二期砼m334C30 牛腿二期砼m33C25 泄槽底板砼m31480C30 泄槽底板砼m31578C30 泄槽反弧底板砼m38736接下表续上表C25 泄槽内侧墙衬砌砼m3590厚 600mmC30 泄槽内侧墙衬砌砼m3629厚 600mmC25 泄槽外侧墙砼m34608C30 泄槽外侧墙砼m33227C30 泄槽反弧内侧墙砼m3238C30 泄槽反弧外侧墙砼m31145C30 掺气槽砼m340C30 鼻坎下游护坦砼m31540C15 断层回填砼m3130C15 探洞回填砼m3350C25 桥面铺装砼m312厚 50mmC25 路面砼m375厚 200mmC30 预应力交通桥预制砼m391路基水泥稳定基层m375厚 200mmC15 排水沟砼m325厚 120mmC25 喷护坡砼m3460厚 100mm钢筋、锚筋钢筋制作安装T3303砂浆锚筋制安 L=3m，Ф=25根956深化围岩 2.7m砂浆锚筋制安 L=5m，Ф=25根637深化围岩 4.7m砂浆锚筋制安 L=8m，Ф=25根637深化围岩 7.7m09.1.3 施工重点、程序及工期安排一、施工重点溢洪道闸首结构施工的进度将影响到弧门、启闭机安装以及机房建筑施工和设备的投入运行，因此闸首结构混凝土施工作为重点。二、施工程序溢洪道混凝土浇筑工序应在相应工作面的石方开挖及基础处理等工作项目施工完毕后进行。溢洪道混凝土浇筑顺序：按闸首段(桩号 0+000～0+025)→引水渠、挑流鼻坎、泄槽(三段在闸墩砼施工完成后平行施工)→下游防护段。三、施工进度施工进度主要考虑关键工序，主要节点和机械配备的平衡，以及节点工期和总工期的要求进行合理...
