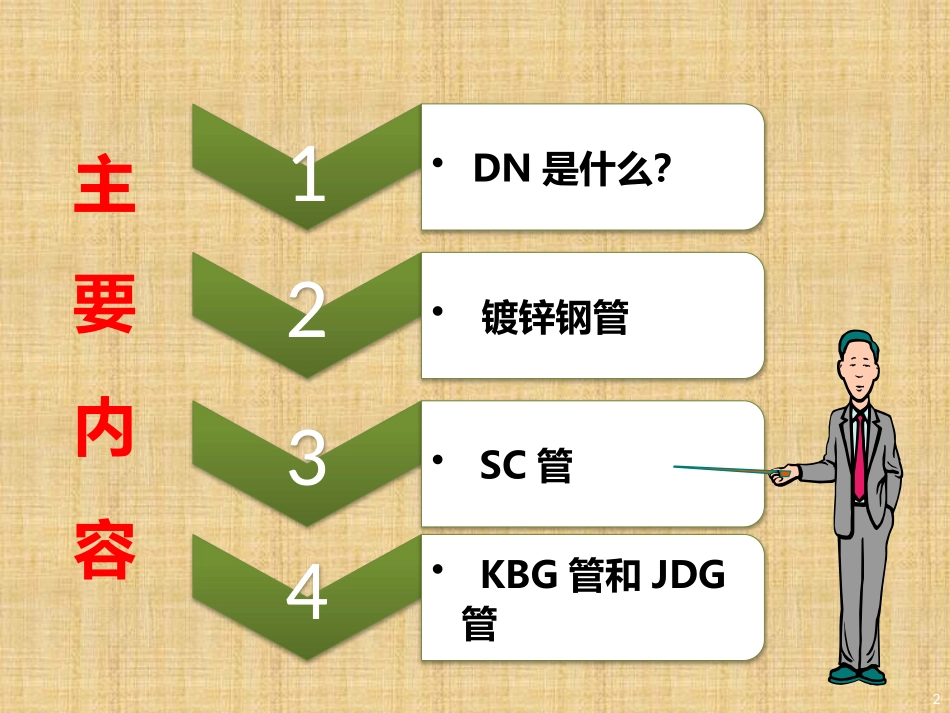

电气墙内预埋管基础知识课程目的:掌握IT工程中常用预埋管基础知识课程用时:40分钟FLY制作21•DN是什么?3•SC管2•镀锌钢管4•KBG管和JDG管主要内容3第一章DN是什么?41.1名词解释DN:DN是公称通径,公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。同一公称直径的管子与管路附件均能相互连接,具有互换性.它不是实际意义上的管道外径或内径,虽然其数值跟管道内径较为接近或相等。公称通径是有缝钢管、铸铁管、混凝土管等管子的标称。公称直径是接近于内径,但是又不等于内径的一种管子直径的规格名称。51.2DN管规格公称直径英寸外径mm壁厚mm最小壁厚mmDN151/221.32.82.45ND203/426.92.82.45DN25133.73.22.8DN321.2542.43.53.06DN2008219.16.0焊管——DN2008219.16.5镀锌管——61.3DN管展示镀锌钢管聚乙烯管钢塑管焊管7第二章镀锌管8汇报人:×××2.1发展史镀锌钢管分为冷镀锌管、热镀锌管,前者已被禁用,后者还被国家提倡暂时能使用。六七十年代,国际上发达国家开始开发新型管材,并陆续禁用镀锌管。中国建设部等四部委也发文明确从2000年起禁用镀锌管,目前新建小区的冷水管已经很少使用镀锌管了,有些小区的热水管使用的是镀锌管。92.2镀锌管特点镀锌管特点镀层均匀附着力强寿命长耐腐蚀10第三章SC管113.1名词解释SC:在电气施工中的名称就是普通焊管俗称(黑铁管),架子管,现在的工程电气施工中普遍的使用,一般为墙内、顶板内暗敷设,施工前管内要防腐处理。SC管是一种金属焊接管,但由于施工难度较大,所以现在只有在管径大于等于50时才用,至于小于50的一般用JDG或KBG管代用。123.1SC管展示133.1SC管特点精度高生产成本高壁厚厚抗压强壁厚均匀SC管特点用于暗敷设或强度要求高的场所,施工时多用在楼板墙内。14第四章KBG管和JDG管15汇报人:×××4.1名词解释KBG管:K-扣压式连接B-薄壁G-钢管kbg管指的是采用套接扣压式连接技术,取代传统的胶水连接或焊接施工,且无须再做跨接线的线管。JDG管:套接紧定式镀锌钢导管、电气安装用钢性金属平导管。是一种电气线路最新型保护用导管,连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路,无需做跨接地,焊接和套丝。16讲师:宁浩丞4.2特点对比名称管厚价格施工速度施工安全配件KBJ管管厚1.2mm以下因JDG管壁较厚,同种规格单位长度内JDG管较贵。施工较慢无需焊接紧固性较差配件齐全及施工工具齐全JDG管管厚1.2mm以上施工较快无需焊接紧固性强配件齐全及施工工具齐全17汇报人:×××4.3KBG展示184.4JDG展示19191•DN是什么?3•SC管2•镀锌钢管4•KBG管和JDG管课程回顾20谢谢!充分挖掘已有知识经验,多种思路探究新知识С³£Ê¶
