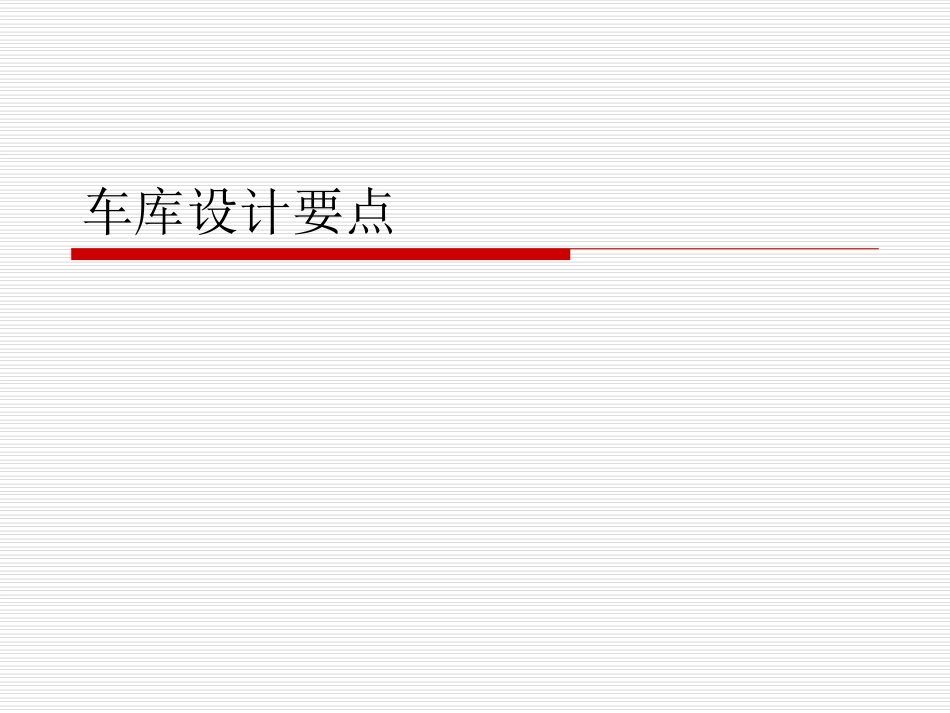

车库设计要点VIP免费

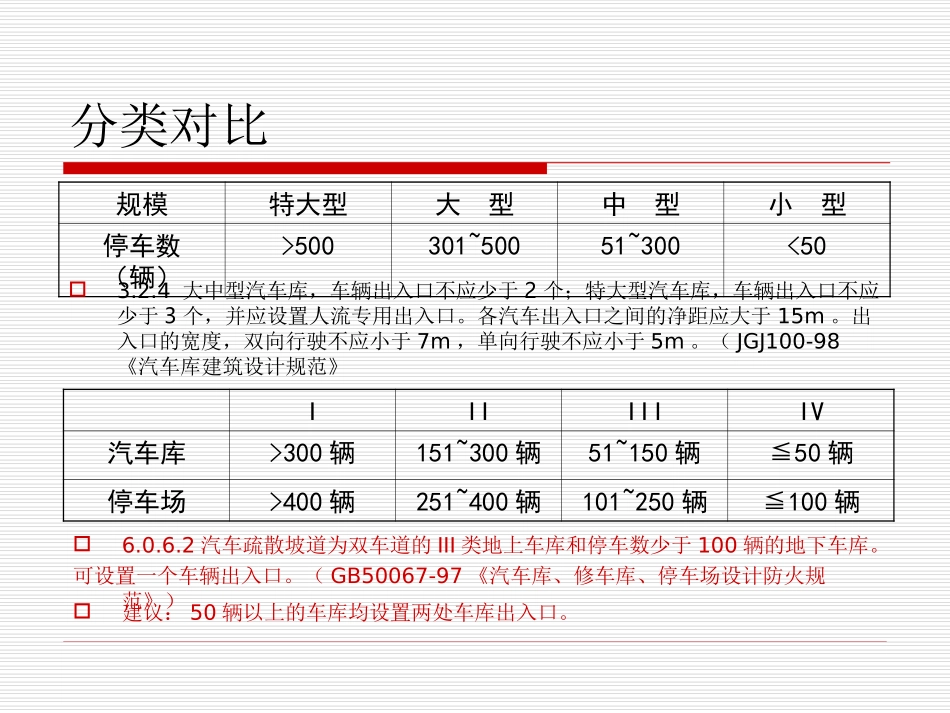

车库设计要点分类对比规模特大型大型中型小型停车数（辆）>500301~50051~300<503.2.4大中型汽车库，车辆出入口不应少于2个；特大型汽车库，车辆出入口不应少于3个，并应设置人流专用出入口。各汽车出入口之间的净距应大于15m。出入口的宽度，双向行驶不应小于7m，单向行驶不应小于5m。（JGJ100-98《汽车库建筑设计规范》IIIIIIIV汽车库>300辆151~300辆51~150辆≦50辆停车场>400辆251~400辆101~250辆≦100辆6.0.6.2汽车疏散坡道为双车道的III类地上车库和停车数少于100辆的地下车库。可设置一个车辆出入口。（GB50067-97《汽车库、修车库、停车场设计防火规范》）建议：50辆以上的车库均设置两处车库出入口。规范要点（汽车库建筑设计规范）3.2.7特大型、大型、中型汽车库的库址出入口应设于城市次干道，不应直接与主干道连接。3.2.8汽车库库址的车辆入口，距离城市道路的规划红线不应小于7.5m，并在距出入口边线内2m处作视点的120°范围内至边缘线外7.5m以上不应有遮挡视线障碍物。3.2.9库址车辆出入口与城市人形过街天桥、地道、桥梁或隧道等引道口的距离应大于50m；距离道路交叉口大于80m。（是指道路中心线还是指道路红线）规范要点防火分区面积疏散距离净高要求车位尺寸（m）不设喷淋设喷淋不设喷淋设喷淋行车道停车位普通车库2000㎡4000㎡45m60m2.2m2.2m2.4x5.3机械车库1300㎡2600㎡45m60m2.2m≧3.6m2.35~2.5x5.5~6.0主要指标汇总表规范要点（汽车库、修车库、停车场设计防火规范）6.0.2汽车库、修车库的每个防火分区内，人员安全出口不应少于两个，符合下列条件之一的可设一个。6.0.2.1同一时间的人数不超过25人；6.0.2.2IV类汽车库。（备注：未找到同一时间25人的相关规定，50辆车以内的可设一个出入口）6.0.3汽车库、修车库的室内疏散楼梯应设置封闭楼梯间。建筑高度超过32m的高层汽车库的室内疏散楼梯应设置防烟楼梯间，楼梯间、前室的门应采用乙级防火门。疏散楼梯的宽度应不小于1.1m。（备注：建规7.4.8公共建筑疏散楼梯扶手间的水平净距不宜小于150mm）技术总结车库净高及层高普通车库：微型车、小型库净高≥2.2m微型车、小型库层高≥3.5m（净高2.2m+设备高度0.65m+结构高度0.65m）立体车库：微型车、小型库净高≥3.6m微型车、小型库层高≥4.9m（净高3.6m+设备高度0.65m+结构高度0.65m）（备注：上述层高为各专业最小值，实际设计时应适当加高，特别大型车库及功能复杂车库时应核算各专业需要高度）车库车位布置车库形状大体可分为：方形、长方形、不规则形。车位的布置形式可分为：“皿”字形、“串”字形。“皿”字形为设置环形主车道，各停车区通过直行支路与主车道连接。“串”字形为严车库长边设置一条主车道，各停车区通过设置小型环形支路与主车道连接。车库车位布置形式vvvvv“皿”字形“串”字形车库柱网分析8.1mx8.4m柱网（车位5.3mx2.4m，两车位之间净距应满足一次性出车要求，且技术措施2009年版25页4.5.1.8要求50辆为一组，组与组之间距离不小于6米）车库柱网分析8.1mx8.1m柱网（车位5.3mx2.4m）小型车尺寸4.8m长x1.8m宽；垂直停车汽车间纵向净距0.50m，如考虑垂直向车辆相互借用车位间0.50m空间，柱网可设置为8.1mx8.1m楼梯间与设备机房布置楼梯间：一个防火分区有一个直出室外的楼梯间，第二个疏散口可借用相邻防火分区。1.住宅小区内，两个单元及两个单元以上住宅，楼梯间可设剪刀楼梯间至地下，一个楼梯间给地下储藏室使用，另外一个可设置为地下车库直出室外楼梯间。右图：红色为单独设置楼梯间，绿色为借用住宅设置楼梯间。楼梯间与设备机房布置2.楼梯间可与设备机房（尽量为新风机房）、电气间共同设置，充分利用一个柱跨的空间，充分利用车库内空间，减少地上部分构筑物数量。
