城市轨道交通自动售检票系统VIP免费

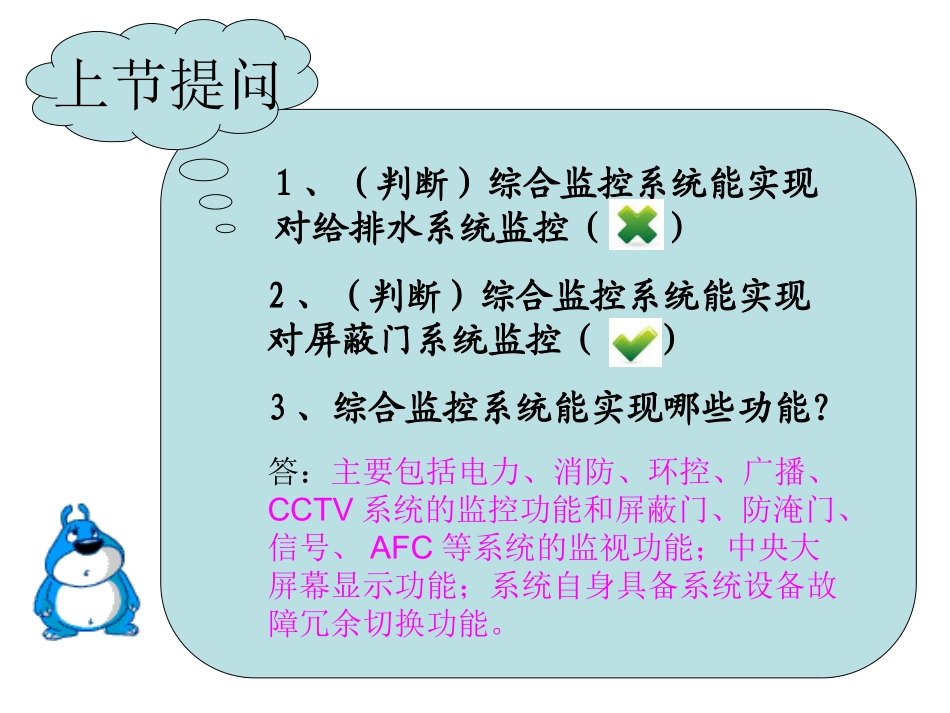

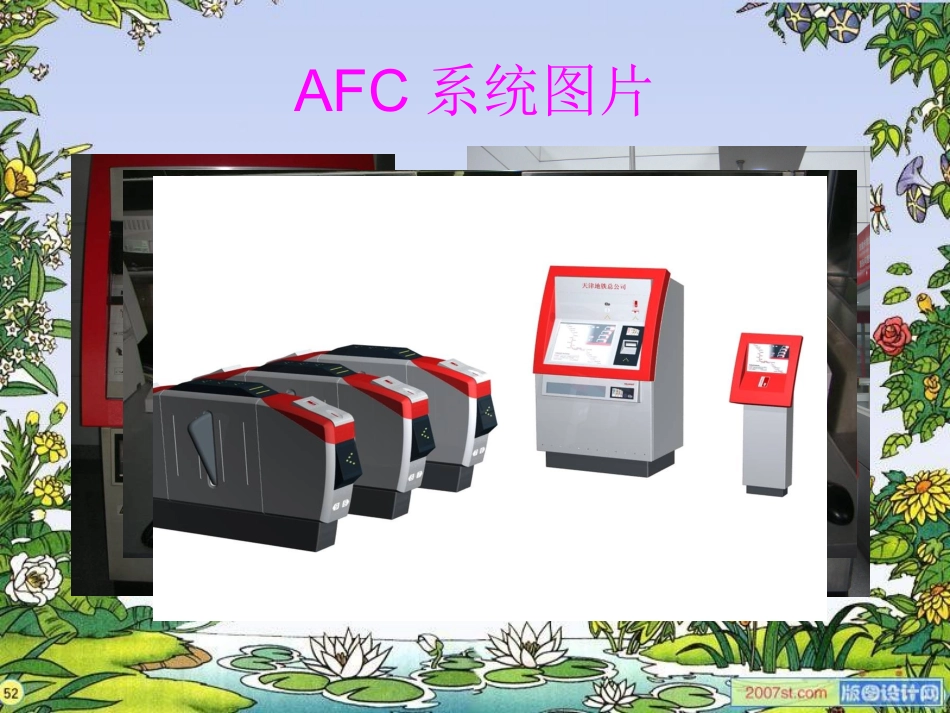

3、综合监控系统能实现哪些功能？上节提问答：主要包括电力、消防、环控、广播、CCTV系统的监控功能和屏蔽门、防淹门、信号、AFC等系统的监视功能；中央大屏幕显示功能；系统自身具备系统设备故障冗余切换功能。1、（判断）综合监控系统能实现对给排水系统监控（）2、（判断）综合监控系统能实现对屏蔽门系统监控（）AFC系统图片•自动售检票系统（AutomaticFairCollection,AFC)是融计算机技术、信息收集和处理技术、机械制造于一体的自动化售票、检票系统，具有很强的智能化功能。第七章自动售检票系统第一节概述第二节车站级系统设备第一节概述一、AFC系统组成:AFC系统主要由车站级设备和中央级设备组成。其中车站级设备由自动售票机、闸机、票务处理机、验票机、手持式验票机和车站计算机组成。二、车票1、单程票2、储值票3、应急票返回部分地铁车票一览第二节车站级系统设备一、自动售票机二、闸机三、票务处理机四、自动验票机五、车站计算机1、基本功能①发售有效单程车票。②向车站计算机上传车票处理交易、设备运行状态数据，接受车站计算机下传的命令、票价表、黑名单及其他参数等数据。③具备自动接受硬币、纸币、银行卡等的一种或数种支付方式，并具备硬币找零或硬币、纸币找零的功能。④在与线路中央计算机及车站计算机通信中断时，应能在离线运行模式下工作，并保存数据；在通信恢复后，应自动上传未传送的数据。纸币投入口硬币投入口IC卡插口召唤按钮购票显示屏开机钥匙出票、找零出口2、自动售票机操作界面二、闸机1、分类扇门式转杆式2、基本功能：①监控乘客通行，对乘客不规范行为提供报警。②读写、回收、退还车票和计扣车费。③为乘客提示信息、运行状态显示和优惠票报警。④维护人员操作界面。⑤交易记录和审计数据的生成、存储和传送。⑥在与线路中央计算机及车站计算机通信中断时，应能在离线运行模式下工作，并能保存数据；在通信恢复后，应自动上传未传送的数据。⑦检票机在断电和接到紧急放行的信号后，必须自动打开检票通道。二、闸机二、闸机3、闸机的操作界面（1）取票箱钥匙孔乘客显示屏扇门3、闸机的操作界面2闸机方向显示器进出站刷卡出站投票处无效票出口1、票务处理机构成票务处理机主要由票据打印机、乘客显示屏、密码键盘、自动出票机构、外置读卡器、收银钱箱等构成。2、票务处理及功能1）应具备车票发售、充值、补票、退款、罚款、更新、分析、交易查询、收益管理、操作登录等票务处理功能。2）应能与车站计算机进行通信，上传车票处理交易、设备运行状态等数据，接受车站计算机或线路中央计算机下传的命令、参数、票价表、黑名单及其他数据，并应能对版本控制参数执行自动生效处理。3）在与线路中央计算机及车站计算机通信中断时，应能在离线运行模式下工作，并保存数据；在通信恢复后，应自动上传未传送的数据。四、自动验票机功能：自动验票机（TCM）安装在非付费区，方便乘客自己读取票的相关信息。所有由自动售检票系统售出的票都可以由TCM检查。所有涉及到城市“一卡通”车票的查询将与城市“一卡通”系统的要求相符。TCM可以独立操作。该检查操作可以显示最近10条交易信息。显示为中英文双语。五、车站计算机小结：本节课主要学习了：1、车站AFC系统组成。2、自动售票机操作界面3、闸机的操作界面作业：1、车站AFC系统组成？2、自动售票机操作界面？3、闸机的操作界面？
