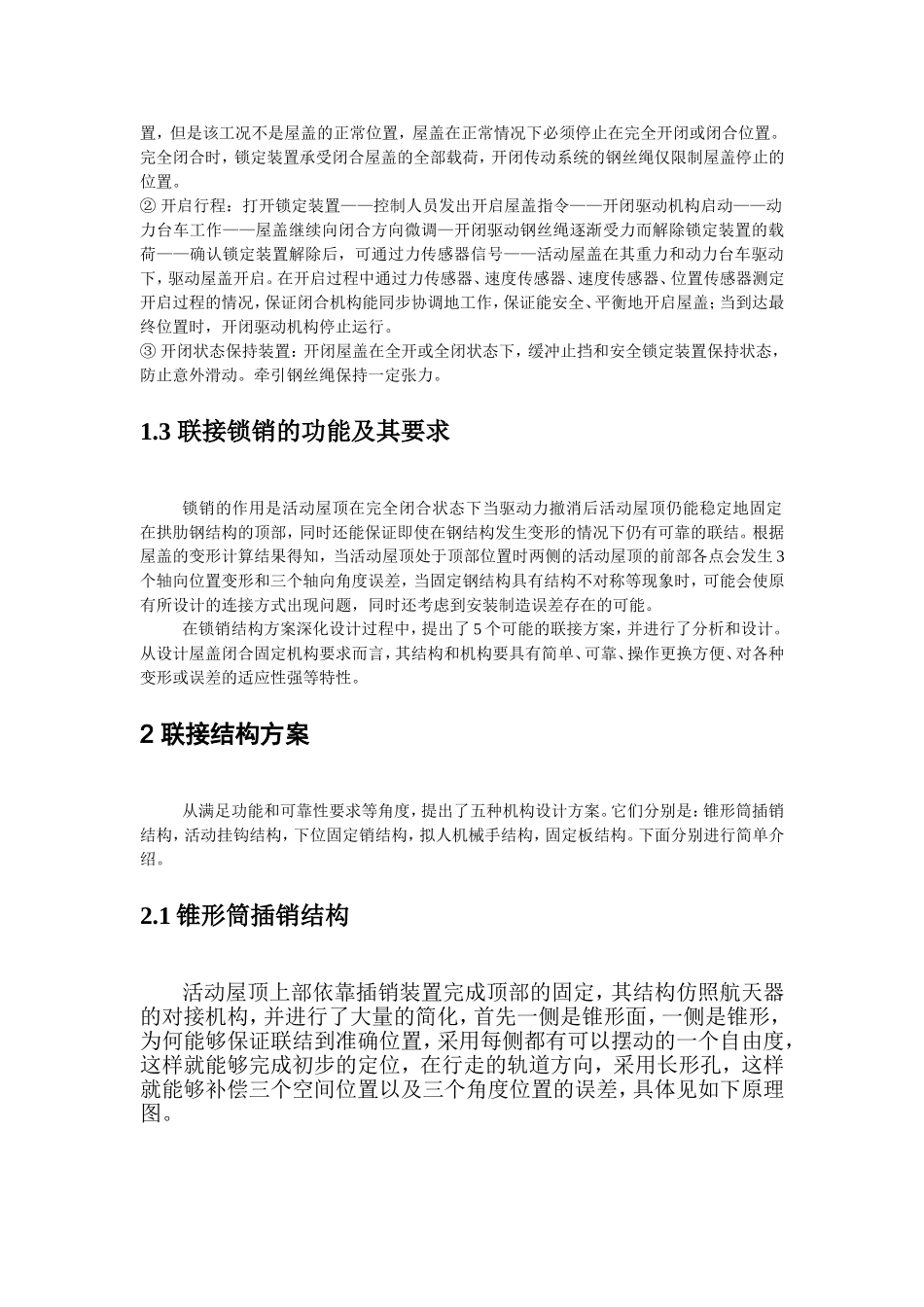

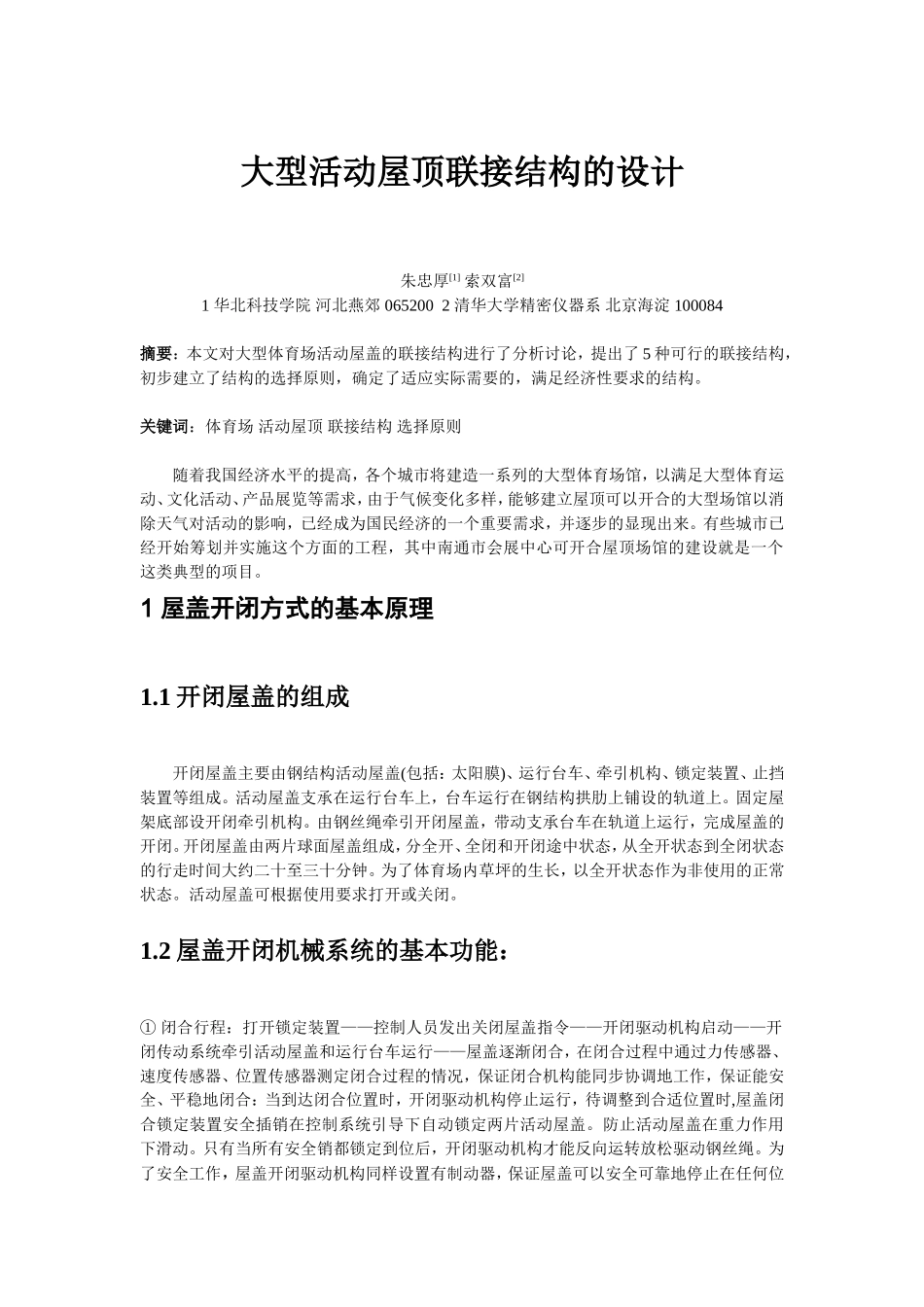

大型活动屋顶联接结构的设计朱忠厚[1]索双富[2]1华北科技学院河北燕郊0652002清华大学精密仪器系北京海淀100084摘要：本文对大型体育场活动屋盖的联接结构进行了分析讨论，提出了5种可行的联接结构，初步建立了结构的选择原则，确定了适应实际需要的，满足经济性要求的结构。关键词：体育场活动屋顶联接结构选择原则随着我国经济水平的提高，各个城市将建造一系列的大型体育场馆，以满足大型体育运动、文化活动、产品展览等需求，由于气候变化多样，能够建立屋顶可以开合的大型场馆以消除天气对活动的影响，已经成为国民经济的一个重要需求，并逐步的显现出来。有些城市已经开始筹划并实施这个方面的工程，其中南通市会展中心可开合屋顶场馆的建设就是一个这类典型的项目。1屋盖开闭方式的基本原理1.1开闭屋盖的组成开闭屋盖主要由钢结构活动屋盖(包括：太阳膜)、运行台车、牵引机构、锁定装置、止挡装置等组成。活动屋盖支承在运行台车上，台车运行在钢结构拱肋上铺设的轨道上。固定屋架底部设开闭牵引机构。由钢丝绳牵引开闭屋盖，带动支承台车在轨道上运行，完成屋盖的开闭。开闭屋盖由两片球面屋盖组成，分全开、全闭和开闭途中状态，从全开状态到全闭状态的行走时间大约二十至三十分钟。为了体育场内草坪的生长，以全开状态作为非使用的正常状态。活动屋盖可根据使用要求打开或关闭。1.2屋盖开闭机械系统的基本功能：①闭合行程：打开锁定装置——控制人员发出关闭屋盖指令——开闭驱动机构启动——开闭传动系统牵引活动屋盖和运行台车运行——屋盖逐渐闭合，在闭合过程中通过力传感器、速度传感器、位置传感器测定闭合过程的情况，保证闭合机构能同步协调地工作，保证能安全、平稳地闭合：当到达闭合位置时，开闭驱动机构停止运行，待调整到合适位置时,屋盖闭合锁定装置安全插销在控制系统引导下自动锁定两片活动屋盖。防止活动屋盖在重力作用下滑动。只有当所有安全销都锁定到位后，开闭驱动机构才能反向运转放松驱动钢丝绳。为了安全工作，屋盖开闭驱动机构同样设置有制动器，保证屋盖可以安全可靠地停止在任何位置，但是该工况不是屋盖的正常位置，屋盖在正常情况下必须停止在完全开闭或闭合位置。完全闭合时，锁定装置承受闭合屋盖的全部载荷，开闭传动系统的钢丝绳仅限制屋盖停止的位置。②开启行程：打开锁定装置——控制人员发出开启屋盖指令——开闭驱动机构启动——动力台车工作——屋盖继续向闭合方向微调—开闭驱动钢丝绳逐渐受力而解除锁定装置的载荷——确认锁定装置解除后，可通过力传感器信号——活动屋盖在其重力和动力台车驱动下，驱动屋盖开启。在开启过程中通过力传感器、速度传感器、速度传感器、位置传感器测定开启过程的情况，保证闭合机构能同步协调地工作，保证能安全、平衡地开启屋盖；当到达最终位置时，开闭驱动机构停止运行。③开闭状态保持装置：开闭屋盖在全开或全闭状态下，缓冲止挡和安全锁定装置保持状态，防止意外滑动。牵引钢丝绳保持一定张力。1.3联接锁销的功能及其要求锁销的作用是活动屋顶在完全闭合状态下当驱动力撤消后活动屋顶仍能稳定地固定在拱肋钢结构的顶部，同时还能保证即使在钢结构发生变形的情况下仍有可靠的联结。根据屋盖的变形计算结果得知，当活动屋顶处于顶部位置时两侧的活动屋顶的前部各点会发生3个轴向位置变形和三个轴向角度误差，当固定钢结构具有结构不对称等现象时，可能会使原有所设计的连接方式出现问题，同时还考虑到安装制造误差存在的可能。在锁销结构方案深化设计过程中，提出了5个可能的联接方案，并进行了分析和设计。从设计屋盖闭合固定机构要求而言，其结构和机构要具有简单、可靠、操作更换方便、对各种变形或误差的适应性强等特性。2联接结构方案从满足功能和可靠性要求等角度，提出了五种机构设计方案。它们分别是：锥形筒插销结构，活动挂钩结构，下位固定销结构，拟人机械手结构，固定板结构。下面分别进行简单介绍。2.1锥形筒插销结构活动屋顶上部依靠插销装置完成顶部的固定，其结构仿照航天器的对接机构，并进行了大量的简化，首先一侧是锥形面，一侧是锥形，为何能够保证联结到准确位置，...
