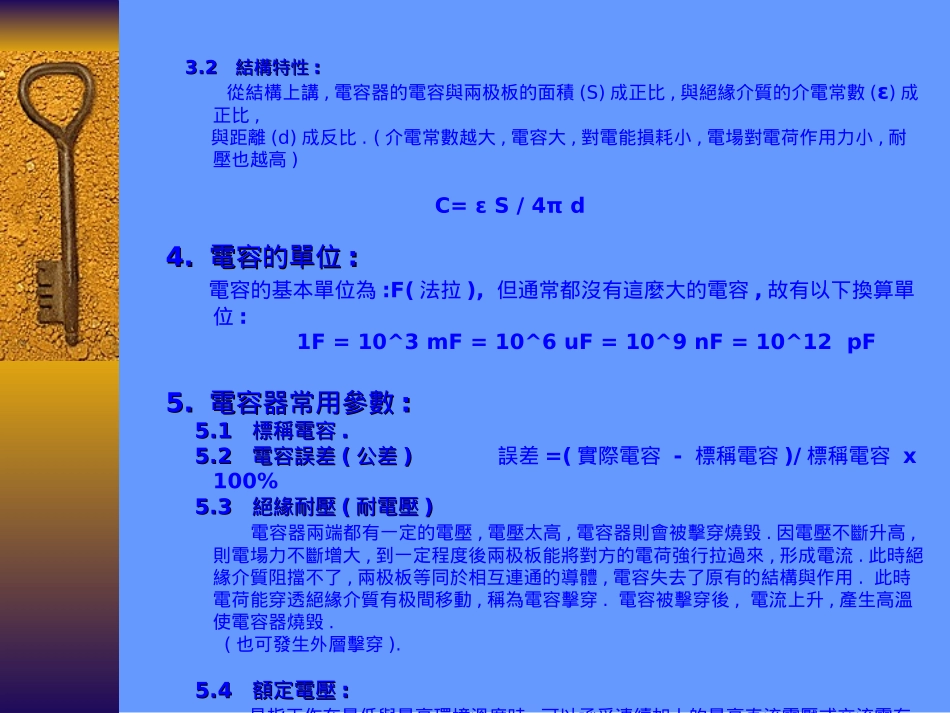

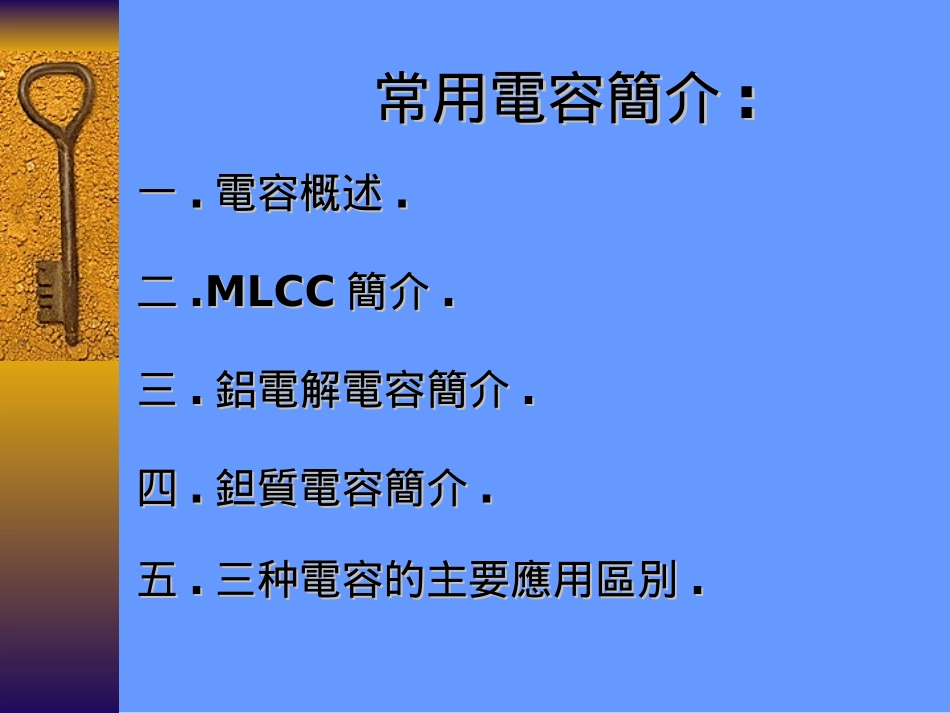

常用電容簡介常用電容簡介::一一..電容概述電容概述..二二.MLCC.MLCC簡介簡介..三三..鋁電解電容簡介鋁電解電容簡介..四四..鉭質電容簡介鉭質電容簡介..五五..三种電容的主要應用區別三种電容的主要應用區別..一一..電容概述電容概述::1.1.電容定義及分類電容定義及分類::1.11.1定義與功用定義與功用..顧名思義,電容器即為儲存電荷的專用容器.具有通交流隔直流的特性,具有調諧,濾波,耦合,整流及高速充放電功能.1.21.2電容器的分類電容器的分類::可概分為可變電容器及固定電容器.固定電容器依材質差異性又分類為:紙質電容器,陶瓷電容器,鋁質電解電容器,塑膠薄膜電容器,鉭質電容器,鈦質電容器,雲母電容器等种類.陶瓷電容器又可細分為:積層陶瓷電容器(MLCC),圓板型陶瓷電容器,AC安規陶瓷電容器等.2.2.存儲電荷的原理存儲電荷的原理::A.開關未閉合時,A极板帶有大量正,負電荷.B极板也一樣.B.開關閉合後,由於電池正极帶有大量的正電荷,可通過導線將B板的負電荷吸進來,則B板電子減少,正電荷增多.C.同樣的,負极電子流動到A极板,使A极板上負電荷增多,這即為電容充電過程.D.故可以理解為充電過程即為向正极充正電荷,向負极充負電荷.3.3.電容器的電容電容器的電容::即指兩极板電壓增加1V需充入的電量,需要充得多,則電容器的電容大.反之.主要表現在電特性和結構特性兩方面:3.13.1電特性電特性::3.1.13.1.1電子電量電子電量電子是肉眼看不見的帶電微粒,帶有最小負電荷,質子帶最小正電荷,兩者所帶電量的絕對值相等.一個電子的電量叫原電荷,用e表示.e=1.6x10^-19C.電容器充電,則每個极板上充入電荷的總電量Q(Q為e的整數倍).當兩极板都充滿了電荷,則兩極間建立了一定的電壓,電壓大小等於給電容充電的電源電壓.3.1.23.1.2電容電容::電容器一個极板上的電量與兩极板間的電壓比值,常用C表示:C=Q/U⊙⊙⊙⊕⊕⊕AB3.23.2結構特性結構特性::從結構上講,電容器的電容與兩极板的面積(S)成正比,與絕緣介質的介電常數(ε)成正比,與距離(d)成反比.(介電常數越大,電容大,對電能損耗小,電場對電荷作用力小,耐壓也越高)C=εS/4πd4.4.電容的單位電容的單位::電容的基本單位為:F(法拉),但通常都沒有這麼大的電容,故有以下換算單位:1F=10^3mF=10^6uF=10^9nF=10^12pF5.5.電容器常用參數電容器常用參數::5.15.1標稱電容標稱電容..5.25.2電容誤差電容誤差((公差公差))誤差=(實際電容-標稱電容)/標稱電容x100%5.35.3絕緣耐壓絕緣耐壓((耐電壓耐電壓))電容器兩端都有一定的電壓,電壓太高,電容器則會被擊穿燒毀.因電壓不斷升高,則電場力不斷增大,到一定程度後兩极板能將對方的電荷強行拉過來,形成電流.此時絕緣介質阻擋不了,兩极板等同於相互連通的導體,電容失去了原有的結構與作用.此時電荷能穿透絕緣介質有极間移動,稱為電容擊穿.電容被擊穿後,電流上升,產生高溫使電容器燒毀.(也可發生外層擊穿).5.45.4額定電壓額定電壓::是指工作在最低與最高環境溫度時,可以承受連續加上的最高直流電壓或交流電有效值.與絕緣耐壓的區別:‘絕單指介質能承受的電壓.‘額指絕緣介質能夠承受的電壓,极板與殼體的耐壓,與其它元件相接時的耐受電壓.從多方面考量.原則上:同等條件下,高電壓可以替代低電壓.5.55.5絕緣電阻絕緣電阻::5.5.1指兩极間的綜合電阻值.包括介質的絕緣電阻及兩個電极間外殼絕緣物質形成的電阻.任何絕緣體都不是絕對理想,兩极總會有電荷穿過,只不過數量很少,即為漏電流.R=U/I(U:兩端的電壓,I:漏電流)5.5.2從結構上講,介質絕緣電阻的大小,與介質的電阻率(ρ1),面積(S1),厚度(d)有關,表現為:R1=ρ1*d/S1電容器外表兩极板間絕緣外殼有一定的長度和寬度,決定了有一定的面積,由於介質不一樣,則可表現為:R2=ρ2*L/S2故總的絕緣電阻即為:R=R1+R2=ρ1*d/S1+ρ2*L/S2(C則S,IR)6.6.溫度範圍溫度範圍::是指電容器在儲存或應用時允許的溫度範圍,使它能夠長期,穩定,安全的工作,超過了這一溫度範圍電容將不能正常工作,甚至會發生爆炸的危險.7.7.溫度系數溫度系數::指溫度變化將影響電容變化,可表示為:α=C2-C1/C1(t2-t1)*(1/℃)(α表示溫度系數,C2表溫度變化後的容值,C1表變化前容值,t2表變化後溫度,t1表變化前溫度.)8.8.電容的損耗電...
