不锈钢管安装规定及要点VIP免费

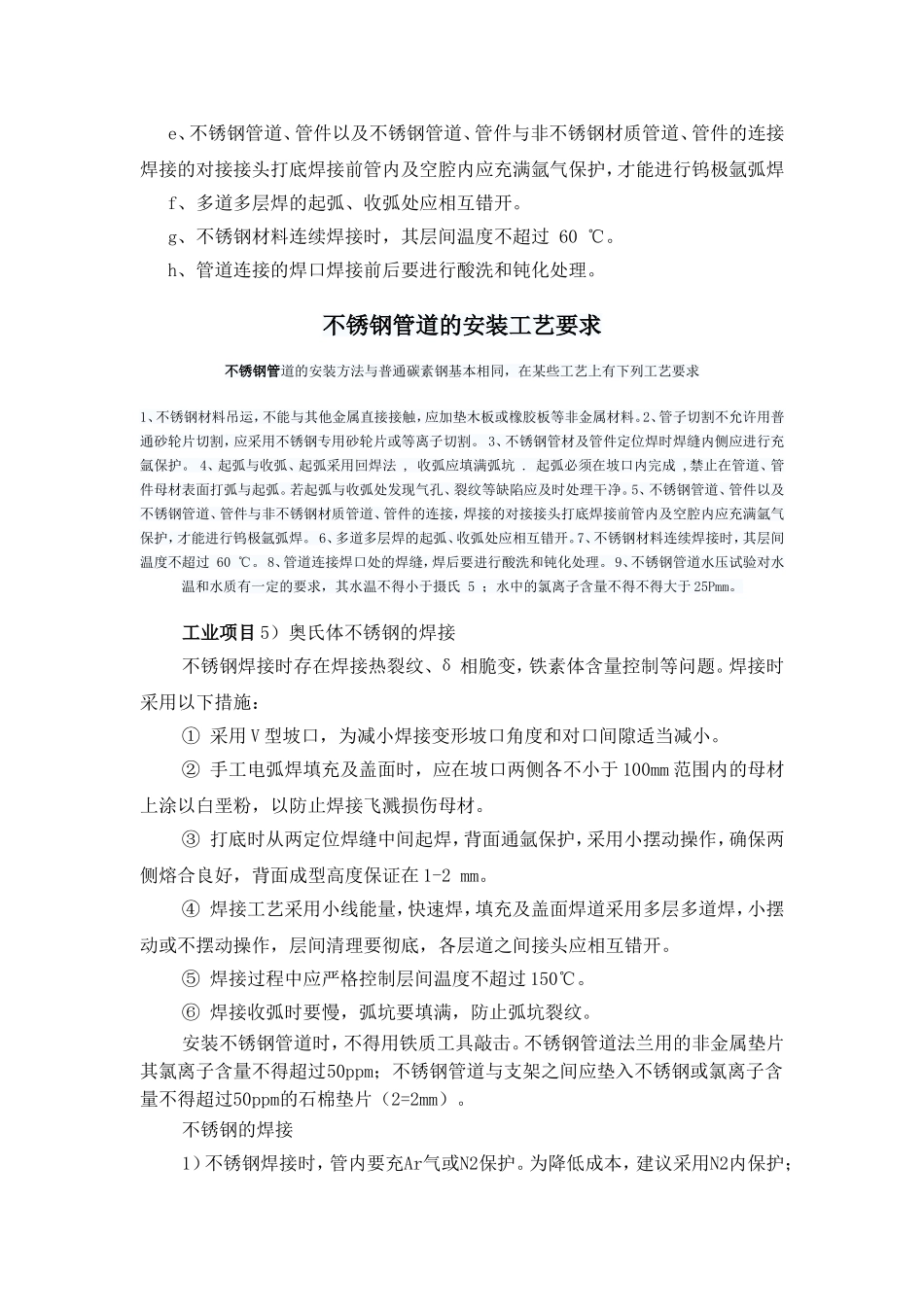

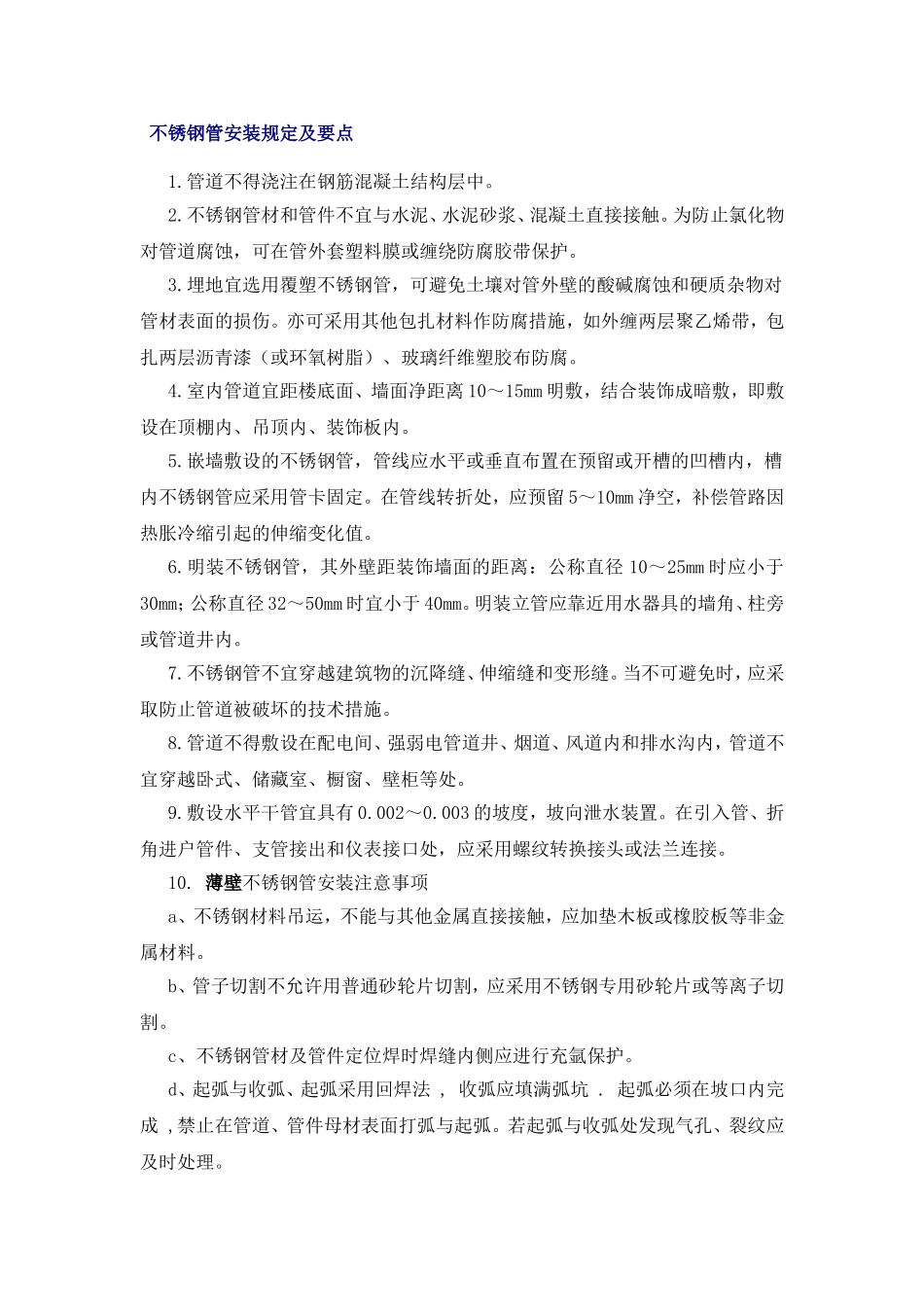

不锈钢管安装规定及要点1.管道不得浇注在钢筋混凝土结构层中。2.不锈钢管材和管件不宜与水泥、水泥砂浆、混凝土直接接触。为防止氯化物对管道腐蚀，可在管外套塑料膜或缠绕防腐胶带保护。3.埋地宜选用覆塑不锈钢管，可避免土壤对管外壁的酸碱腐蚀和硬质杂物对管材表面的损伤。亦可采用其他包扎材料作防腐措施，如外缠两层聚乙烯带，包扎两层沥青漆（或环氧树脂）、玻璃纤维塑胶布防腐。4.室内管道宜距楼底面、墙面净距离10～15mm明敷，结合装饰成暗敷，即敷设在顶棚内、吊顶内、装饰板内。5.嵌墙敷设的不锈钢管，管线应水平或垂直布置在预留或开槽的凹槽内，槽内不锈钢管应采用管卡固定。在管线转折处，应预留5～10mm净空，补偿管路因热胀冷缩引起的伸缩变化值。6.明装不锈钢管，其外壁距装饰墙面的距离：公称直径10～25mm时应小于30mm；公称直径32～50mm时宜小于40mm。明装立管应靠近用水器具的墙角、柱旁或管道井内。7.不锈钢管不宜穿越建筑物的沉降缝、伸缩缝和变形缝。当不可避免时，应采取防止管道被破坏的技术措施。8.管道不得敷设在配电间、强弱电管道井、烟道、风道内和排水沟内，管道不宜穿越卧式、储藏室、橱窗、壁柜等处。9.敷设水平干管宜具有0.002～0.003的坡度，坡向泄水装置。在引入管、折角进户管件、支管接出和仪表接口处，应采用螺纹转换接头或法兰连接。10.薄壁不锈钢管安装注意事项a、不锈钢材料吊运，不能与其他金属直接接触，应加垫木板或橡胶板等非金属材料。b、管子切割不允许用普通砂轮片切割，应采用不锈钢专用砂轮片或等离子切割。c、不锈钢管材及管件定位焊时焊缝内侧应进行充氩保护。d、起弧与收弧、起弧采用回焊法,收弧应填满弧坑.起弧必须在坡口内完成,禁止在管道、管件母材表面打弧与起弧。若起弧与收弧处发现气孔、裂纹应及时处理。e、不锈钢管道、管件以及不锈钢管道、管件与非不锈钢材质管道、管件的连接焊接的对接接头打底焊接前管内及空腔内应充满氩气保护，才能进行钨极氩弧焊f、多道多层焊的起弧、收弧处应相互错开。g、不锈钢材料连续焊接时，其层间温度不超过60℃。h、管道连接的焊口焊接前后要进行酸洗和钝化处理。不锈钢管道的安装工艺要求不锈钢管道的安装方法与普通碳素钢基本相同，在某些工艺上有下列工艺要求1、不锈钢材料吊运，不能与其他金属直接接触，应加垫木板或橡胶板等非金属材料。2、管子切割不允许用普通砂轮片切割，应采用不锈钢专用砂轮片或等离子切割。3、不锈钢管材及管件定位焊时焊缝内侧应进行充氩保护。4、起弧与收弧、起弧采用回焊法,收弧应填满弧坑.起弧必须在坡口内完成,禁止在管道、管件母材表面打弧与起弧。若起弧与收弧处发现气孔、裂纹等缺陷应及时处理干净。5、不锈钢管道、管件以及不锈钢管道、管件与非不锈钢材质管道、管件的连接，焊接的对接接头打底焊接前管内及空腔内应充满氩气保护，才能进行钨极氩弧焊。6、多道多层焊的起弧、收弧处应相互错开。7、不锈钢材料连续焊接时，其层间温度不超过60℃。8、管道连接焊口处的焊缝，焊后要进行酸洗和钝化处理。9、不锈钢管道水压试验对水温和水质有一定的要求，其水温不得小于摄氏5；水中的氯离子含量不得不得大于25Pmm。工业项目5）奥氏体不锈钢的焊接不锈钢焊接时存在焊接热裂纹、δ相脆变，铁素体含量控制等问题。焊接时采用以下措施：①采用V型坡口，为减小焊接变形坡口角度和对口间隙适当减小。②手工电弧焊填充及盖面时，应在坡口两侧各不小于100mm范围内的母材上涂以白垩粉，以防止焊接飞溅损伤母材。③打底时从两定位焊缝中间起焊，背面通氩保护，采用小摆动操作，确保两侧熔合良好，背面成型高度保证在1-2mm。④焊接工艺采用小线能量，快速焊，填充及盖面焊道采用多层多道焊，小摆动或不摆动操作，层间清理要彻底，各层道之间接头应相互错开。⑤焊接过程中应严格控制层间温度不超过150℃。⑥焊接收弧时要慢，弧坑要填满，防止弧坑裂纹。安装不锈钢管道时，不得用铁质工具敲击。不锈钢管道法兰用的非金属垫片其氯离子含量不得超过50ppm；不锈钢管道与支架之间应垫入不锈钢或氯离子含量不得超过50ppm的石棉垫片（2=2mm）。不锈钢的焊接1）不锈钢焊接...
