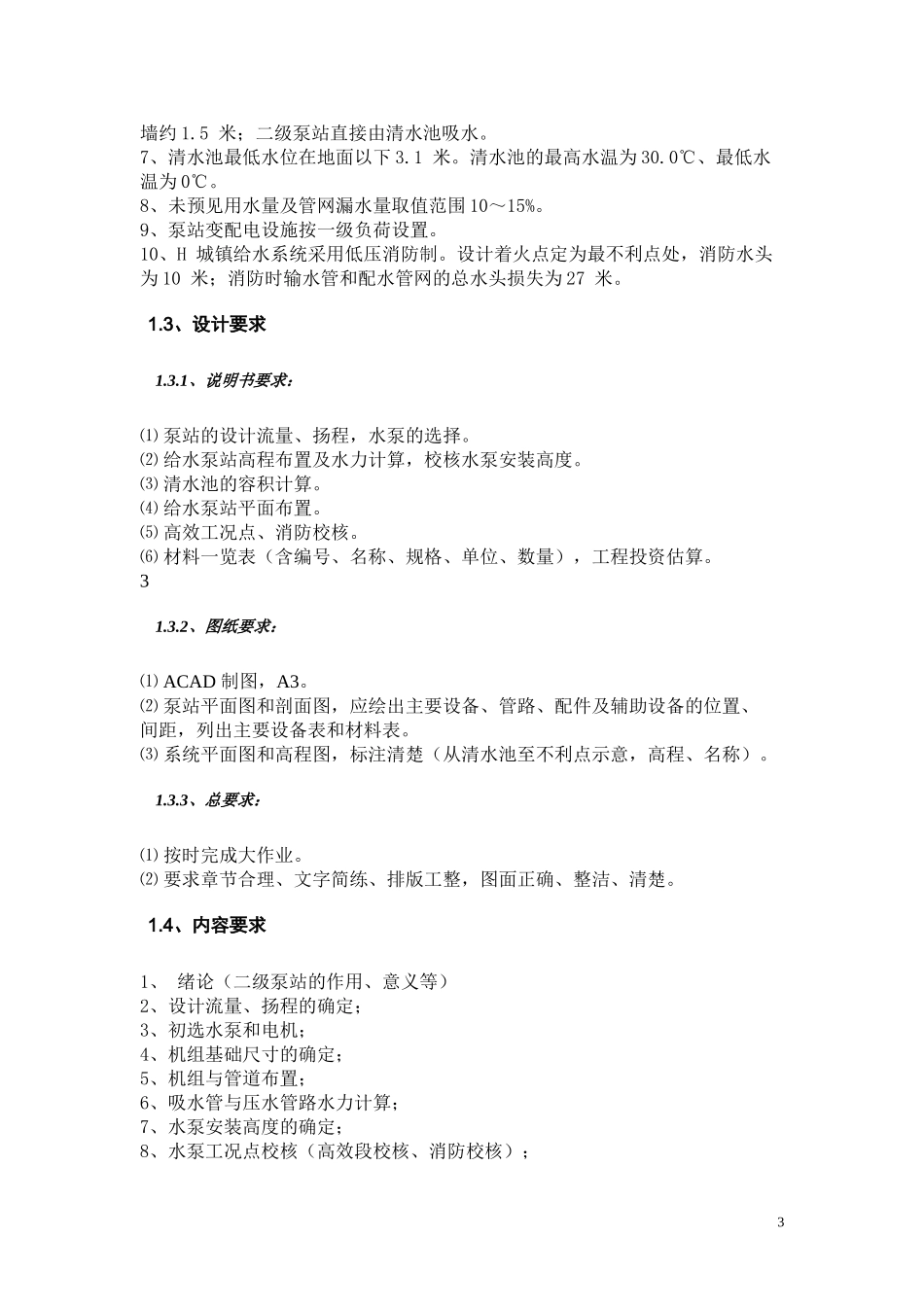

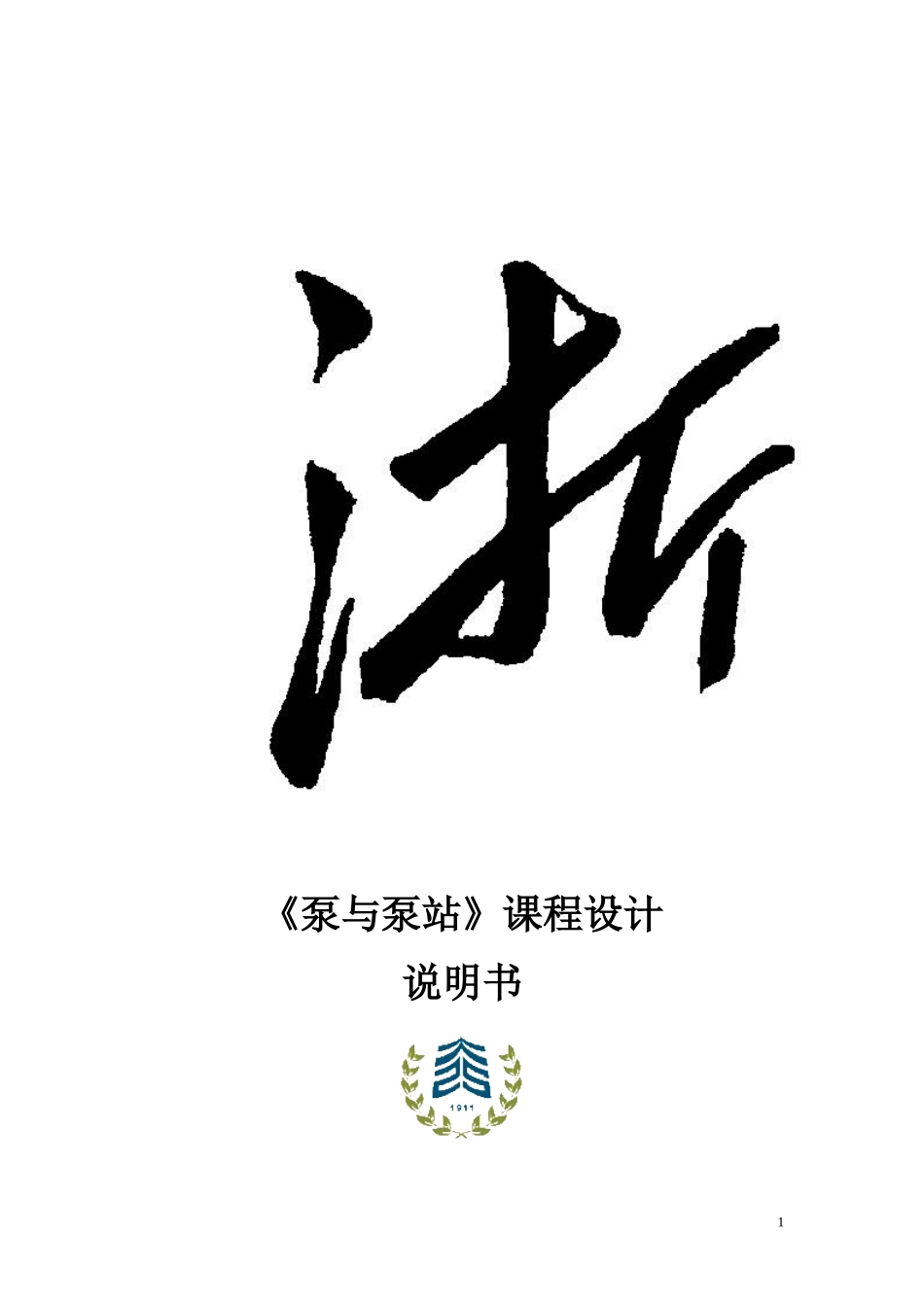

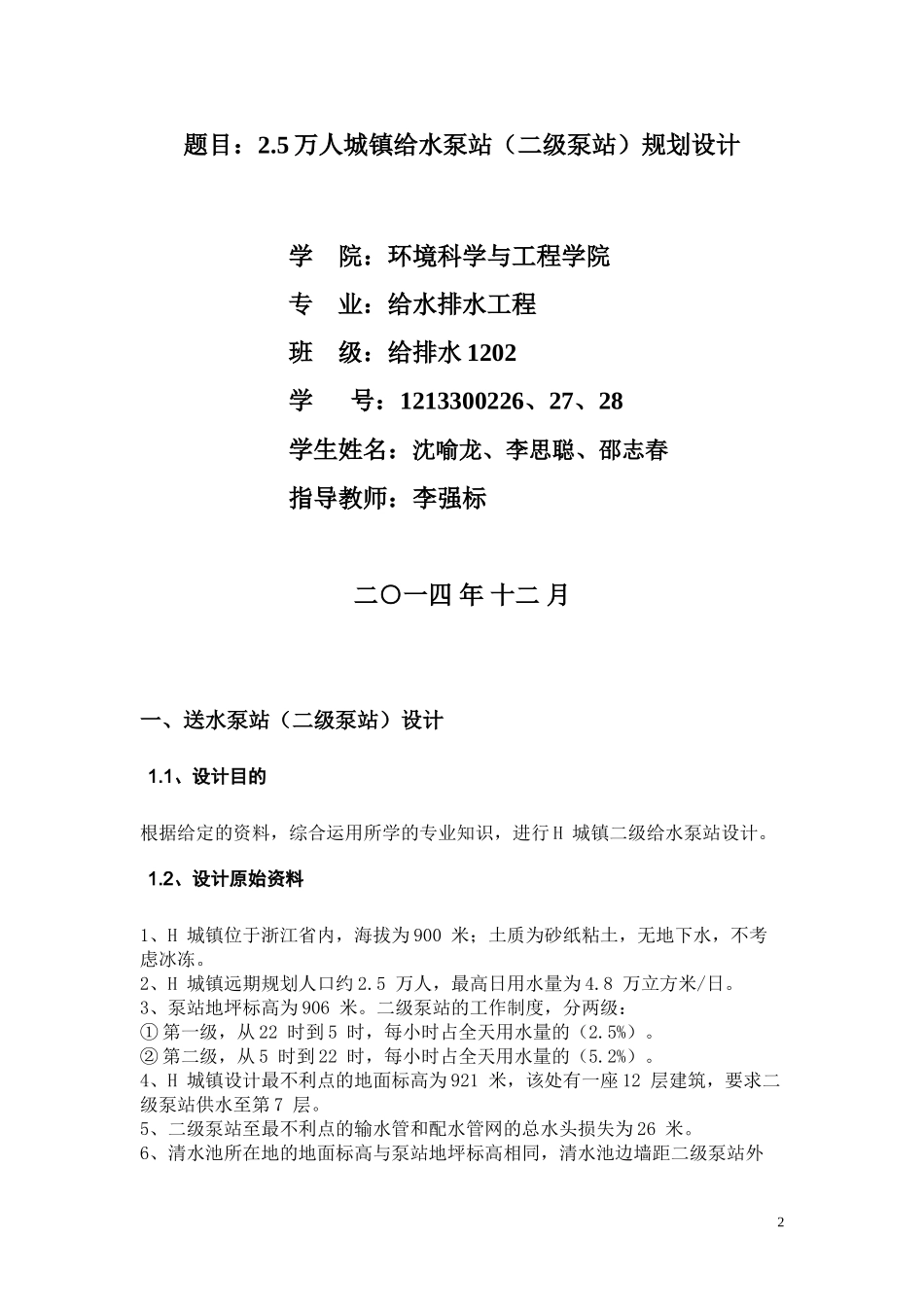

《泵与泵站》课程设计说明书1题目：2.5万人城镇给水泵站（二级泵站）规划设计学院：环境科学与工程学院专业：给水排水工程班级：给排水1202学号：1213300226、27、28学生姓名：沈喻龙、李思聪、邵志春指导教师：李强标二○一四年十二月一、送水泵站（二级泵站）设计1.1、设计目的根据给定的资料，综合运用所学的专业知识，进行H城镇二级给水泵站设计。1.2、设计原始资料1、H城镇位于浙江省内，海拔为900米；土质为砂纸粘土，无地下水，不考虑冰冻。2、H城镇远期规划人口约2.5万人，最高日用水量为4.8万立方米/日。3、泵站地坪标高为906米。二级泵站的工作制度，分两级：①第一级，从22时到5时，每小时占全天用水量的（2.5%）。②第二级，从5时到22时，每小时占全天用水量的（5.2%）。4、H城镇设计最不利点的地面标高为921米，该处有一座12层建筑，要求二级泵站供水至第7层。5、二级泵站至最不利点的输水管和配水管网的总水头损失为26米。6、清水池所在地的地面标高与泵站地坪标高相同，清水池边墙距二级泵站外2墙约1.5米；二级泵站直接由清水池吸水。7、清水池最低水位在地面以下3.1米。清水池的最高水温为30.0℃、最低水温为0℃。8、未预见用水量及管网漏水量取值范围10～15%。9、泵站变配电设施按一级负荷设置。10、H城镇给水系统采用低压消防制。设计着火点定为最不利点处，消防水头为10米；消防时输水管和配水管网的总水头损失为27米。1.3、设计要求1.3.1、说明书要求：⑴泵站的设计流量、扬程，水泵的选择。⑵给水泵站高程布置及水力计算，校核水泵安装高度。⑶清水池的容积计算。⑷给水泵站平面布置。⑸高效工况点、消防校核。⑹材料一览表（含编号、名称、规格、单位、数量），工程投资估算。31.3.2、图纸要求：⑴ACAD制图，A3。⑵泵站平面图和剖面图，应绘出主要设备、管路、配件及辅助设备的位置、间距，列出主要设备表和材料表。⑶系统平面图和高程图，标注清楚（从清水池至不利点示意，高程、名称）。1.3.3、总要求：⑴按时完成大作业。⑵要求章节合理、文字简练、排版工整，图面正确、整洁、清楚。1.4、内容要求1、绪论（二级泵站的作用、意义等）2、设计流量、扬程的确定；3、初选水泵和电机；4、机组基础尺寸的确定；5、机组与管道布置；6、吸水管与压水管路水力计算；7、水泵安装高度的确定；8、水泵工况点校核（高效段校核、消防校核）；39、附属设备的选择；10、泵房设计；11、投资估算。（备注：章节安排自定，可参考以上）二、设计计算2.1水泵和电机的初步选择2.1.1二级泵站的组成及特点（1）二级泵站的组成1)水泵机组：包括水泵和电动机，是泵站中最重要的组成部分；2)吸压管路：指水泵的吸水(进水)管路和压水(出水)管路，水泵通过吸水管从吸水井(池)中吸水，经水泵加压后通过压水管路送至用户；3)引水设备：指真空引水设备(如真空泵、引水罐等)和灌水设备。当水泵工作为吸入式启动时，需引水设备；4)起重设备：指泵站内设备及管道安装，检修用的吊车、电动葫芦等设备；5)排水设备：指排水泵、排水沟、集水坑等，用以排除泵站地面污水；6)计量设备：指流量计、压力计、真空泵、温度计等；7)采暖及通风设备：指采暖用的散热器、电热器、火炉及通风机等设备；8)电气设备：指变、配电设备；9)防水锤设备：指水锤消除器等；10)其他设备：包括照明、通信、安全与防水设施等。在泵站中除设有机器间(安装水泵机组的房间)外，还设有高低压配电室、控制室、值班室、修理间等辅助房间。（2）二级泵站的特点：二级泵站通常设在净水厂内，经水厂净化后的水进入清水池储存，清水池中水经管道自流入吸水井，水泵从吸水井吸水，经加压后送入城市输配水管网。其工艺流程如：清水池—吸水井—送水泵站—输配水管网—用户。基本特点：泵站埋深较浅，通常建成地面式或半地面式，为了适应用户水量、水质的变化，需要设置多台水泵机组，因而，泵房面积较大，泵房一般为矩形形状砖混结构。42.1.2泵站设计参数的确定（1）设计流量的确定泵站的设计流量按最高日最高时用水量确定：Q=762.7L/s（2）设计扬程的确定吸水井最低工作水位=清水池最低水位—吸水井与清水池连接管道中的水头损失...
