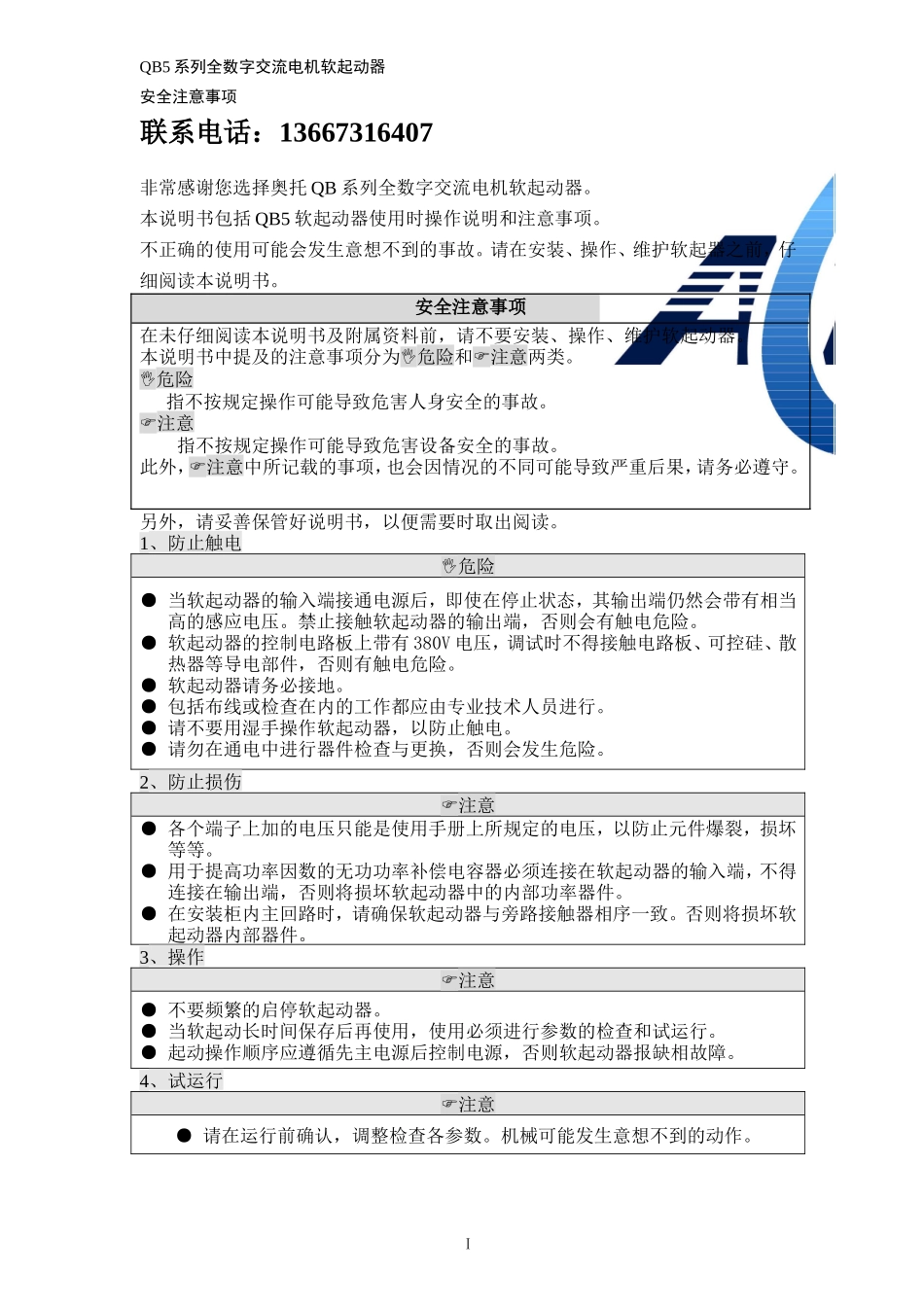

QB5系列全数字交流电机软起动器安全注意事项联系电话：13667316407非常感谢您选择奥托QB系列全数字交流电机软起动器。本说明书包括QB5软起动器使用时操作说明和注意事项。不正确的使用可能会发生意想不到的事故。请在安装、操作、维护软起器之前，仔细阅读本说明书。安全注意事项在未仔细阅读本说明书及附属资料前，请不要安装、操作、维护软起动器。本说明书中提及的注意事项分为危险和注意两类。危险指不按规定操作可能导致危害人身安全的事故。注意指不按规定操作可能导致危害设备安全的事故。此外，注意中所记载的事项，也会因情况的不同可能导致严重后果，请务必遵守。另外，请妥善保管好说明书，以便需要时取出阅读。1、防止触电危险●当软起动器的输入端接通电源后，即使在停止状态，其输出端仍然会带有相当高的感应电压。禁止接触软起动器的输出端，否则会有触电危险。●软起动器的控制电路板上带有380V电压，调试时不得接触电路板、可控硅、散热器等导电部件，否则有触电危险。●软起动器请务必接地。●包括布线或检查在内的工作都应由专业技术人员进行。●请不要用湿手操作软起动器，以防止触电。●请勿在通电中进行器件检查与更换，否则会发生危险。2、防止损伤注意●各个端子上加的电压只能是使用手册上所规定的电压，以防止元件爆裂，损坏等等。●用于提高功率因数的无功功率补偿电容器必须连接在软起动器的输入端，不得连接在输出端，否则将损坏软起动器中的内部功率器件。●在安装柜内主回路时，请确保软起动器与旁路接触器相序一致。否则将损坏软起动器内部器件。3、操作注意●不要频繁的启停软起动器。●当软起动长时间保存后再使用，使用必须进行参数的检查和试运行。●起动操作顺序应遵循先主电源后控制电源，否则软起动器报缺相故障。4、试运行注意●请在运行前确认，调整检查各参数。机械可能发生意想不到的动作。ⅠQB5系列全数字交流电机软起动器安全注意事项5、维护、检查和元件更换注意●不要用兆欧表测试软起动主回路，与控制回路。6、报废后的处理注意●请作为工业废物处理。7、其它注意事项注意●当搬运产品时，请使用正确的升降工具以防止损伤。●软起动器包装箱堆叠层数不要高于5层以上。●确认安装位置和物体能经得起软起动器的重量，以防运行中出现晃动。●请不要在产品上乘坐或堆放重物。●检查软起动器安装方向是否正确。●防止安装与装配过程中螺丝、电缆碎片或其它导电物体或油类等可燃性物体进入软起动器。●软起动器为精密仪器，请不要使软起动器跌落或受到剧烈冲击。●请在下述环境下使用，以免引起软起动器故障。环境运行温度-5~+40℃储存温度-25~+55℃相对湿度20~90%，不结露海拔高度<2000m，额定值不变>2000m，额定值-5%/100mⅡQB5系列全数字交流电机软起动器目录目录1概述…………………………………………………………………………………11.1软起动器主要功能特点…………………………………………………………12规格…………………………………………………………………………………22.1系列型号…………………………………………………………………………22.2机械规格…………………………………………………………………………32.3电气规格…………………………………………………………………………53安装和接线…………………………………………………………………………63.1机械安装…………………………………………………………………………63.2电气安装…………………………………………………………………………63.3主回路与控制回路端子…………………………………………………………74运行与操作………………………………………………………………………104.1输出特性………………………………………………………………………104.2操作与显示……………………………………………………………………124.3参数设置………………………………………………………………………134.4故障保护………………………………………………………………………194.5电气原理图………………………………………………...
