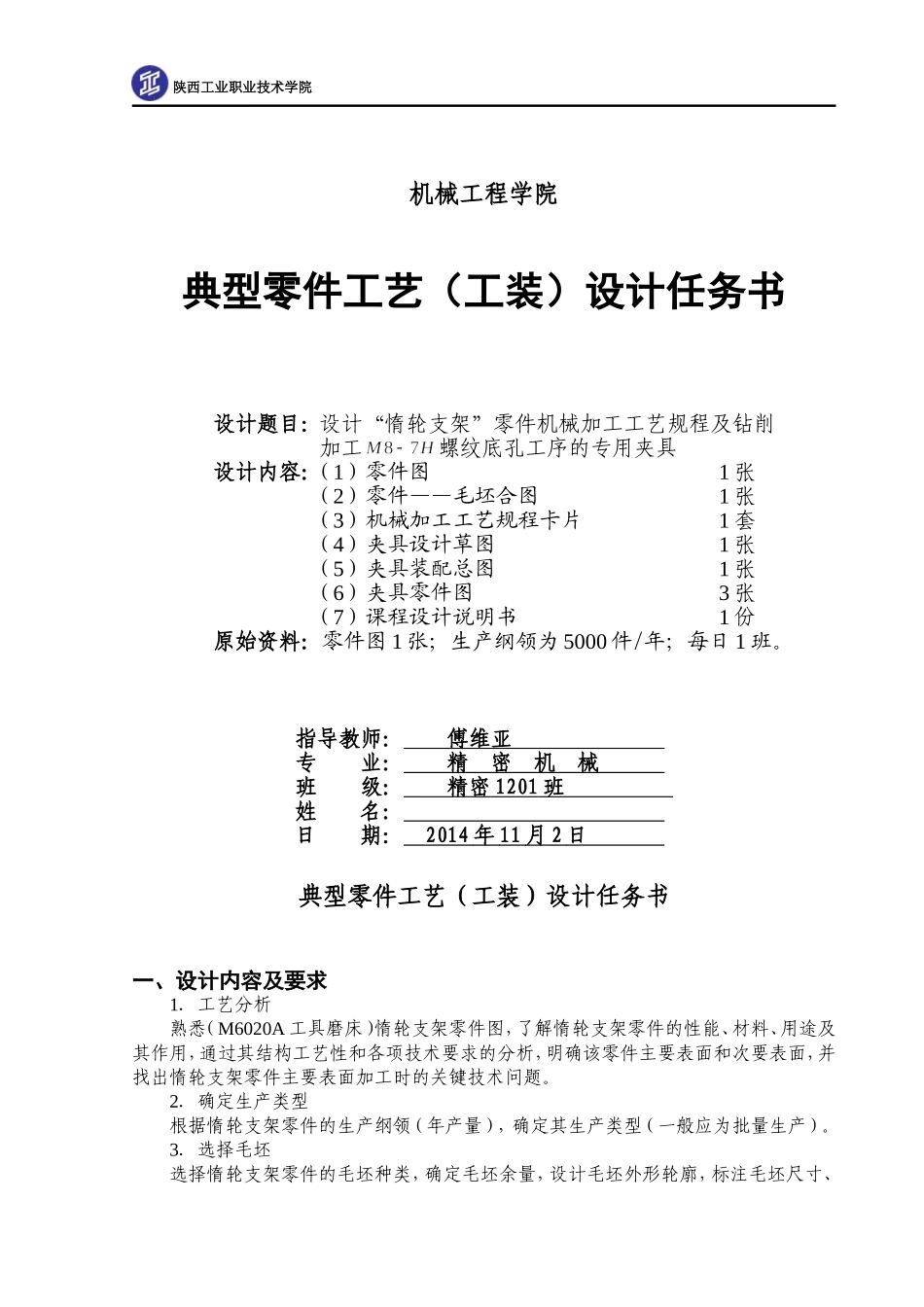

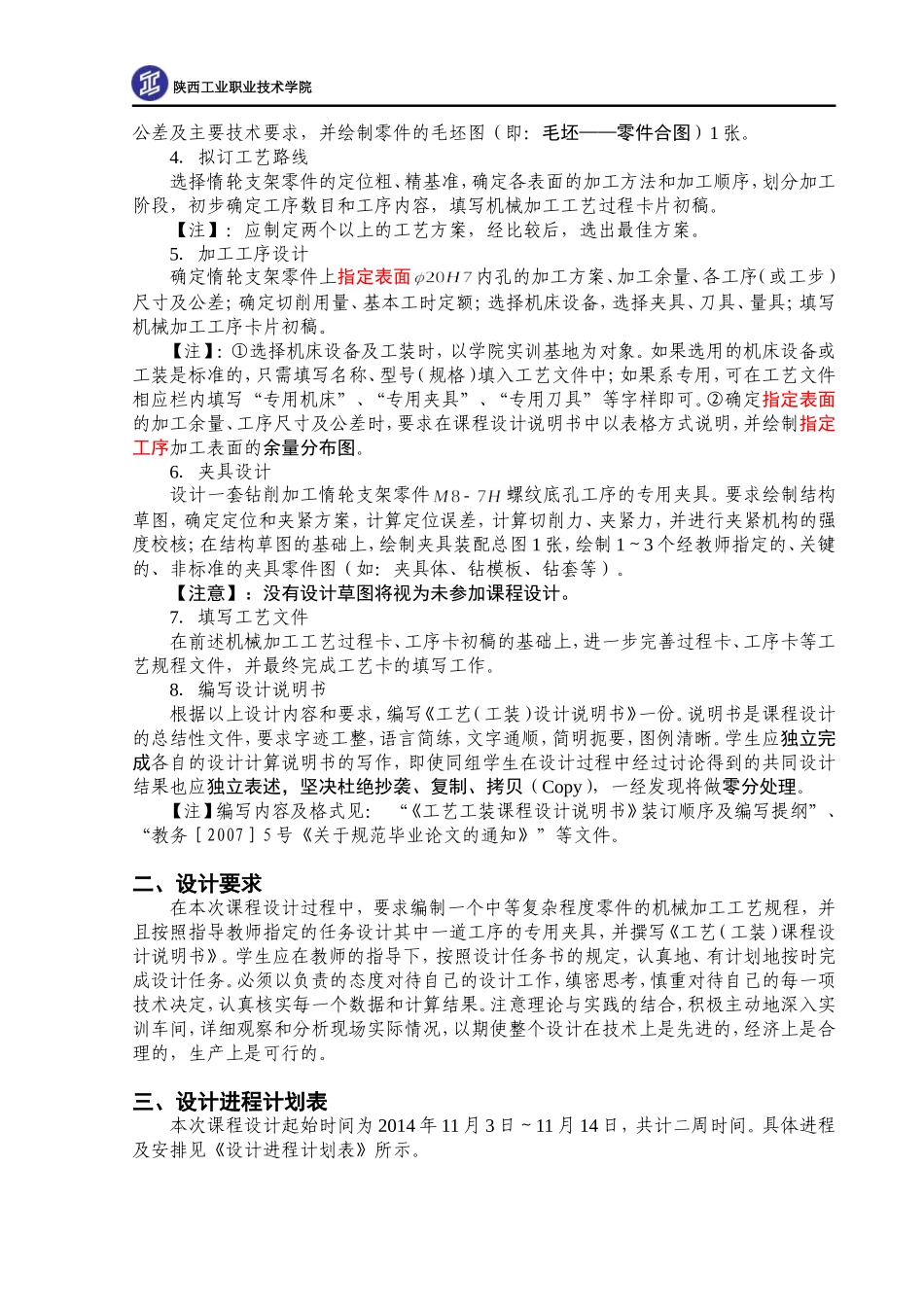

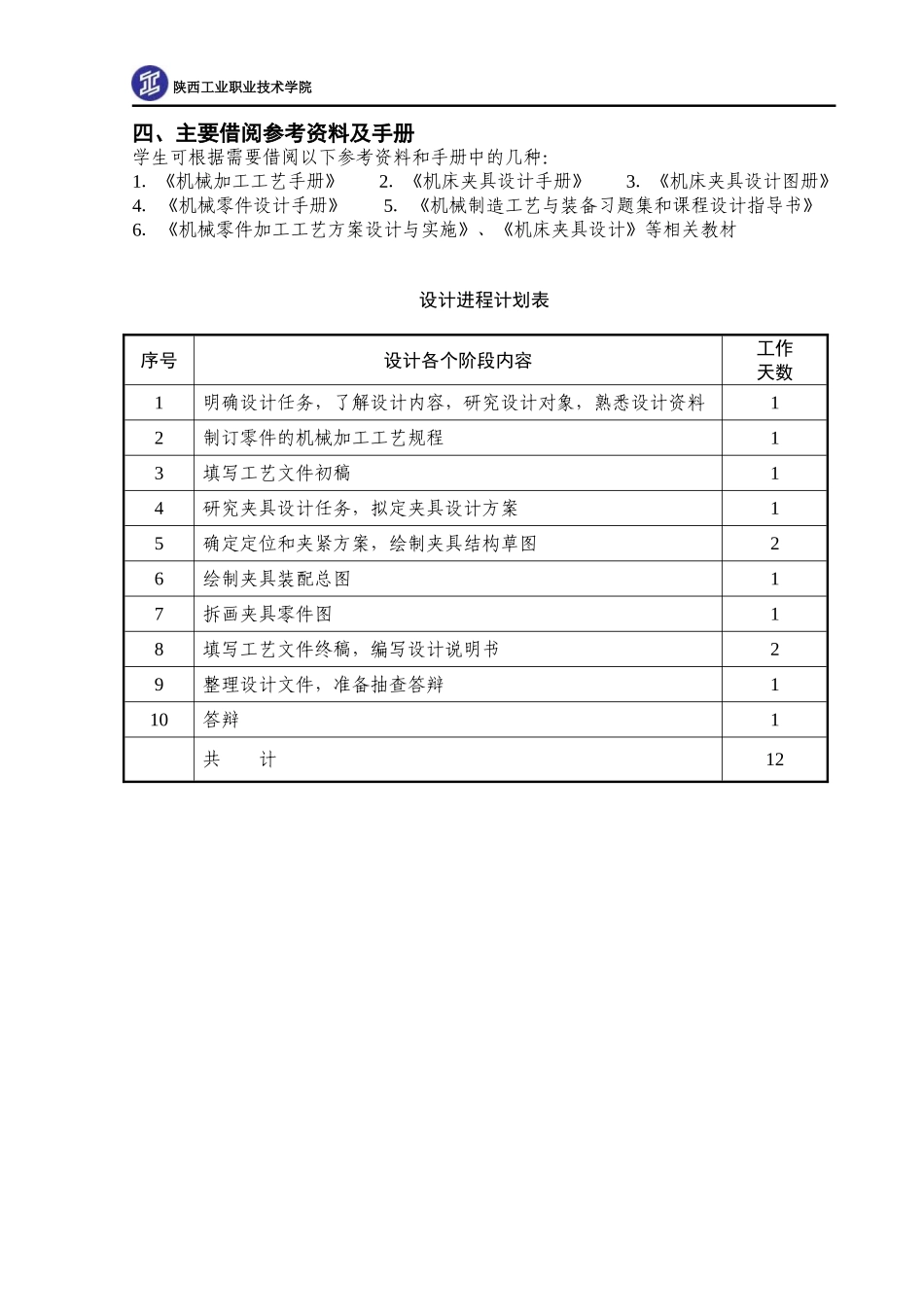

陕西工业职业技术学院机械工程学院典型零件工艺（工装）设计任务书设计题目：设计“惰轮支架”零件机械加工工艺规程及钻削加工螺纹底孔工序的专用夹具设计内容：（1）零件图1张（2）零件——毛坯合图1张（3）机械加工工艺规程卡片1套（4）夹具设计草图1张（5）夹具装配总图1张（6）夹具零件图3张（7）课程设计说明书1份原始资料：零件图1张；生产纲领为5000件/年；每日1班。指导教师：傅维亚专业：精密机械班级：精密1201班姓名：日期：2014年11月2日典型零件工艺（工装）设计任务书一、设计内容及要求1．工艺分析熟悉（M6020A工具磨床）惰轮支架零件图，了解惰轮支架零件的性能、材料、用途及其作用，通过其结构工艺性和各项技术要求的分析，明确该零件主要表面和次要表面，并找出惰轮支架零件主要表面加工时的关键技术问题。2．确定生产类型根据惰轮支架零件的生产纲领（年产量），确定其生产类型（一般应为批量生产）。3．选择毛坯选择惰轮支架零件的毛坯种类，确定毛坯余量，设计毛坯外形轮廓，标注毛坯尺寸、陕西工业职业技术学院公差及主要技术要求，并绘制零件的毛坯图（即：毛坯——零件合图）1张。4．拟订工艺路线选择惰轮支架零件的定位粗、精基准，确定各表面的加工方法和加工顺序，划分加工阶段，初步确定工序数目和工序内容，填写机械加工工艺过程卡片初稿。【注】：应制定两个以上的工艺方案，经比较后，选出最佳方案。5．加工工序设计确定惰轮支架零件上指定表面内孔的加工方案、加工余量、各工序（或工步）尺寸及公差；确定切削用量、基本工时定额；选择机床设备，选择夹具、刀具、量具；填写机械加工工序卡片初稿。【注】：①选择机床设备及工装时，以学院实训基地为对象。如果选用的机床设备或工装是标准的，只需填写名称、型号（规格）填入工艺文件中；如果系专用，可在工艺文件相应栏内填写“专用机床”、“专用夹具”、“专用刀具”等字样即可。②确定指定表面的加工余量、工序尺寸及公差时，要求在课程设计说明书中以表格方式说明，并绘制指定工序加工表面的余量分布图。6．夹具设计设计一套钻削加工惰轮支架零件螺纹底孔工序的专用夹具。要求绘制结构草图，确定定位和夹紧方案，计算定位误差，计算切削力、夹紧力，并进行夹紧机构的强度校核；在结构草图的基础上，绘制夹具装配总图1张，绘制1～3个经教师指定的、关键的、非标准的夹具零件图（如：夹具体、钻模板、钻套等）。【注意】：没有设计草图将视为未参加课程设计。7．填写工艺文件在前述机械加工工艺过程卡、工序卡初稿的基础上，进一步完善过程卡、工序卡等工艺规程文件，并最终完成工艺卡的填写工作。8．编写设计说明书根据以上设计内容和要求，编写《工艺（工装）设计说明书》一份。说明书是课程设计的总结性文件，要求字迹工整，语言简练，文字通顺，简明扼要，图例清晰。学生应独立完成各自的设计计算说明书的写作，即使同组学生在设计过程中经过讨论得到的共同设计结果也应独立表述，坚决杜绝抄袭、复制、拷贝（Copy），一经发现将做零分处理。【注】编写内容及格式见：“《工艺工装课程设计说明书》装订顺序及编写提纲”、“教务［2007］5号《关于规范毕业论文的通知》”等文件。二、设计要求在本次课程设计过程中，要求编制一个中等复杂程度零件的机械加工工艺规程，并且按照指导教师指定的任务设计其中一道工序的专用夹具，并撰写《工艺（工装）课程设计说明书》。学生应在教师的指导下，按照设计任务书的规定，认真地、有计划地按时完成设计任务。必须以负责的态度对待自己的设计工作，缜密思考，慎重对待自己的每一项技术决定，认真核实每一个数据和计算结果。注意理论与实践的结合，积极主动地深入实训车间，详细观察和分析现场实际情况，以期使整个设计在技术上是先进的，经济上是合理的，生产上是可行的。三、设计进程计划表本次课程设计起始时间为2014年11月3日～11月14日，共计二周时间。具体进程及安排见《设计进程计划表》所示。陕西工业职业技术学院四、主要借阅参考资料及手册学生可根据需要借阅以下参考资料和手册中的几种：1．《机械加工工艺手册》2．《机床夹具设计手册》3...
