第6章+生产工艺流程定额卡和金属平衡表VIP免费

第6章+生产工艺流程定额卡和金属平衡表_第1页
1/59
第6章+生产工艺流程定额卡和金属平衡表_第2页
2/59
第6章+生产工艺流程定额卡和金属平衡表_第3页
3/59

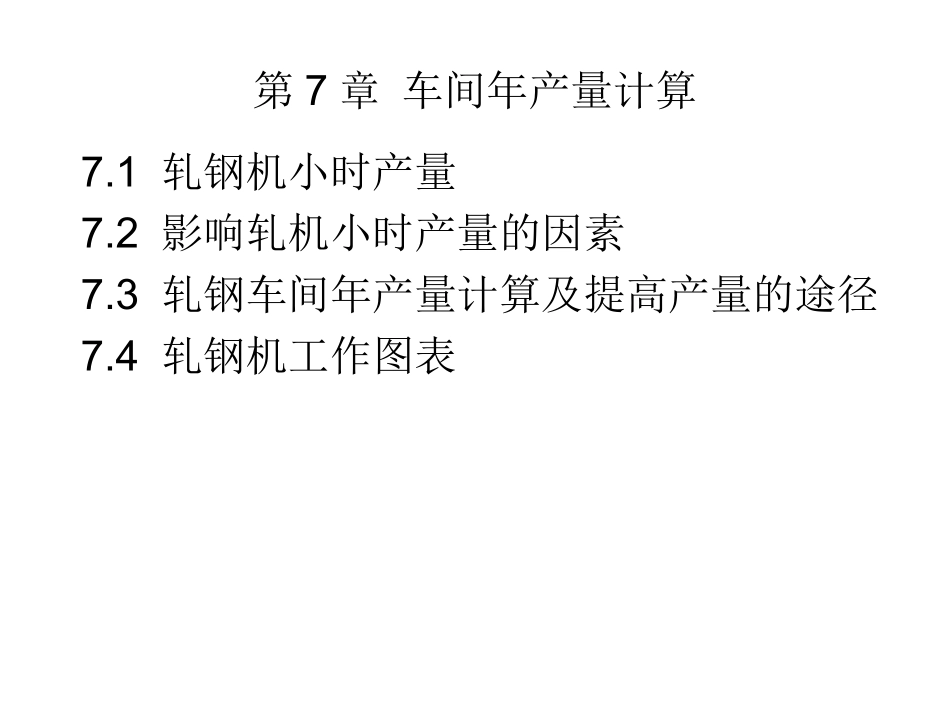

第7章车间年产量计算7.1轧钢机小时产量7.2影响轧机小时产量的因素7.3轧钢车间年产量计算及提高产量的途径7.4轧钢机工作图表5.2编制生产工艺流程定额卡5.2.1编制生产工艺流程定额卡的内容生产工艺流程定额卡的主要内容是把生产工艺流程具体化并制订出各种消耗定额。在设计中总是希望采用最少的工序,最适合的设备,最先进的技术和熟练的操作,以便获得高质量的产品,高的成品率和低的成本。这就要求设计人员必须深入实际,调查研究,获得充分的实际资料和数据,加以科学的分析,进行合理的设计。编制生产工艺流程定额卡是为设备负荷计算,平衡设备、编制金属平衡表及技术经济指标提供依据。在制订工艺流程定额卡时,应特别注意几何损失废料和工艺损失废料(技术废品)的问题。几何废料是由于几何形状或边缘、头尾部的关系所造成的废料,它是加工过程中不可避免的,但如工序安排合理,生产组织的好就会减少。工艺废料主要是由于操作技术上或设备、工具上的缺陷或周围介质条件等原因而造成的,这种废料可以通过采取措施加以避免或减少到最低限度。不论那种废料的产生都将导致成品率的下降。因此,在生产中要积极地采取有效措施减少废料和废品,提高成品率。5.2.2生产工艺流程定额卡的形式生产工艺流程定额卡的形式如表6-4所示。但只计算部分内容。而其它各种消耗定额则要通过另外的一些表格反映出来如设备负荷计算表等。5.3编制金属平衡表编制金属平衡的目的在于根据设计任务书的要求,参照国内外同类企业或车间所能达到的先进指标,考虑本企业或车间的具体情况确定出为完成年计划产量所需要的投料量。其任务是:确定各计算产品的成品率;编制金属平衡表。5.3.1确定计算产品的成品率成品率是指成品重量与投料量之比的百分数。换句话说,也就是指一吨原料能够生产出的合格产品重量的百分数。。金属的损失重量,投料量(原料重量),;成品率,式中tWtQAQWQA;%%100成品率乃是一项重要的技术经济指标,成品率的高低反映了生产组织管理及生产技术水平的高低。成品率应根据国内同类企业的实际成品率情况,结合本设计车间的技术特点以及各项产品工艺卡片的计算结果加以确定。影响成品率的因素是各工序的各种损失。金属损失有以下几种:(1)烧损:金属在高温状态下的氧化损失。约0.2%。(2)溶损:指在酸、碱洗或化学处理等过程中的溶解损失。约0.2%~0.3%。(3)几何损失:1)切损:指切头、切尾、切边等大块残料损失。型钢切损量一般不大于5%,而钢板、钢管可达到10%以上。2)残屑:钢锭表面缺陷以及加工后产品表面缺陷清理所造成的损失一般为1~3%。表6-7为轧钢厂常用的几种清理方法所造成的金属损失。(4)工艺损失:又称技术损失,是指各工序生产中由于设备和工具、技术操作以及表面介质问题所造成的不符合质量要求的产品定与车间的技术装备、生产管理及操作水平有关。5.3.2编制金属平衡表金属平衡是反映在某一定时期(通常是一年),制品金属材料的收支情况。它是编制工厂或车间生产预算与制订计划的重要数据。同时对于设计工厂或车间的内部运输与外部运输,以及平面布置都是极为重要的依据。因此,必须在确定成品率及金属损失率的基础上,编制出各种计算产品的金属平衡表。金属平衡表的内容与表头形式如表6-9所示。课外作业:1.制订工艺规程的目的和内容是什么?2.生产工艺流程定额卡的主要内容是什么?3.编制金属平衡表的目的和任务是什么?4.成品率的定义是什么?5.金属损失有哪几种?5.4轧制工艺制度的制定原则与方法轧制是工艺设计的核心,轧制设计在于确定合理的工艺参数,主要是制定变形程度、轧制速度、轧制温度、张力制度及辊型制度的制订。(1)变形程度设计时确定变形程度主要是制定总的变形量和道次变形量,进行工具设计(孔型、辊型)。总变形量对金属的组织和性能影响很大。因此,总变形量设计要根据所轧金属的特点及技术条件要求确定。道次变形量的确定主要考虑金属的塑性、设备能力、咬入条件以及工具形状等。一般地说,道次变形量的分配主要考虑金属的组织及咬入条件。开始道次变形量可取小些,中间道次为了充分利用金属的塑性可加大道次变形量,最后的...
