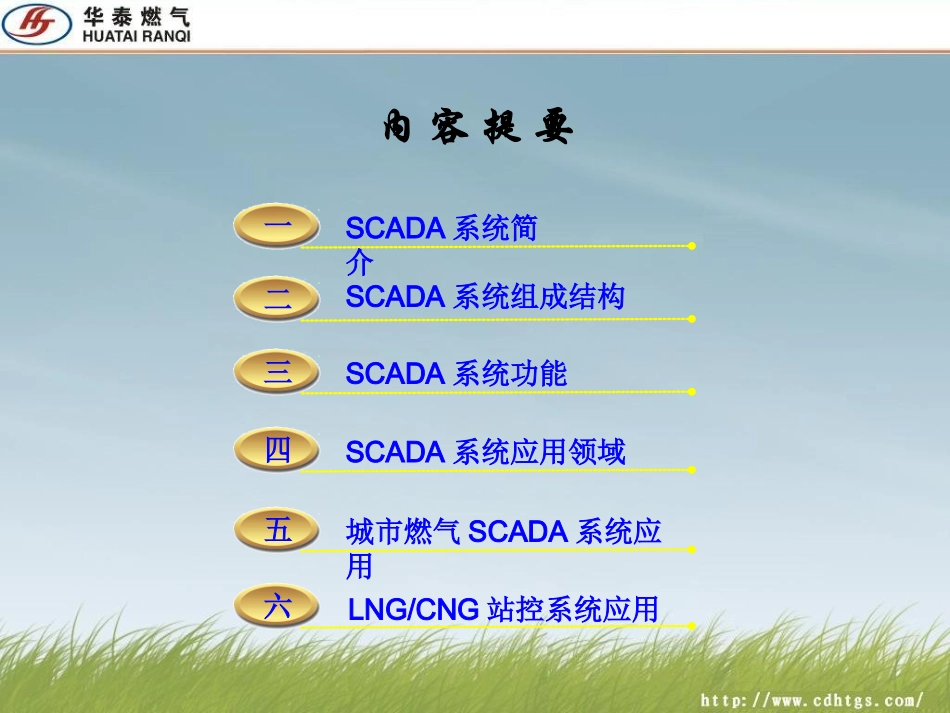

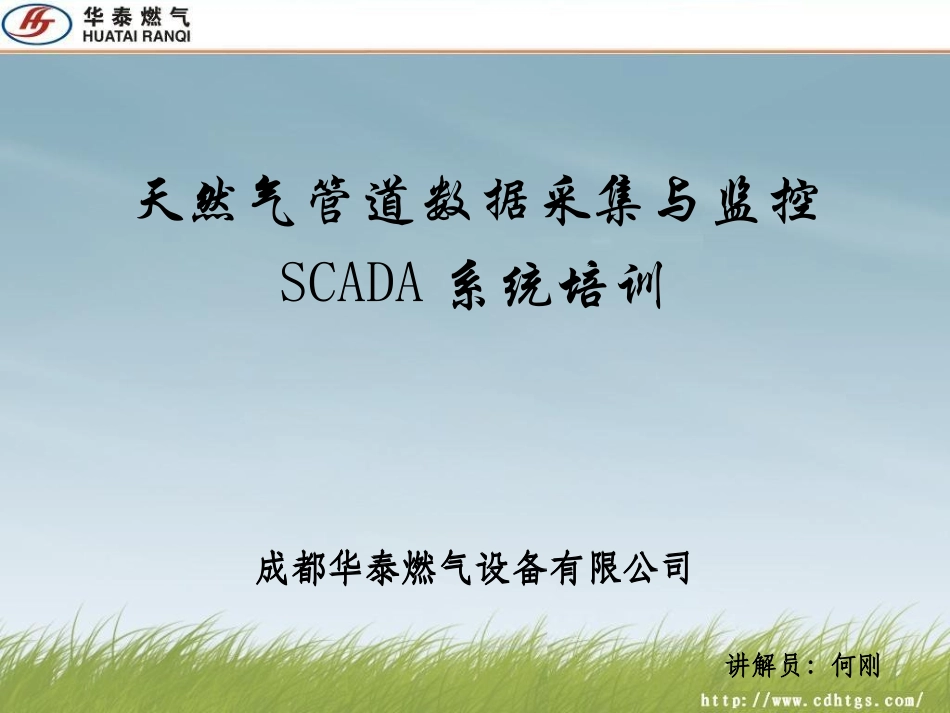

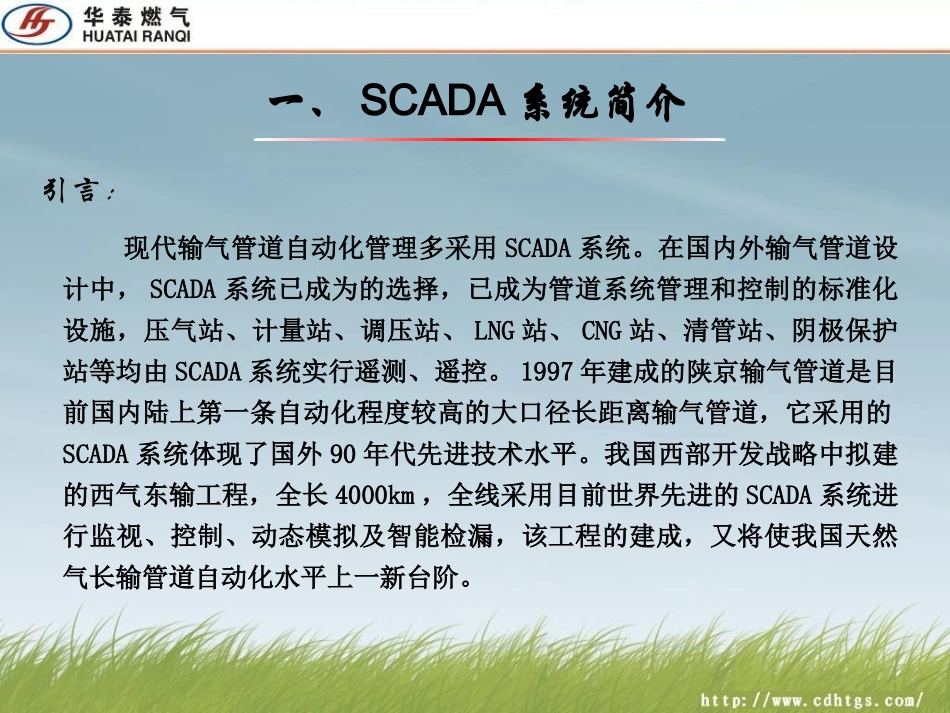

天然气管道数据采集与监控SCADA系统培训成都华泰燃气设备有限公司成都华泰燃气设备有限公司讲解员：何刚SCADA系统简介01一SCADA系统组成结构二SCADA系统功能01三SCADA系统应用领域01四城市燃气SCADA系统应用01五内容提要LNG/CNG站控系统应用六引言：现代输气管道自动化管理多采用SCADA系统。在国内外输气管道设计中，SCADA系统已成为的选择，已成为管道系统管理和控制的标准化设施，压气站、计量站、调压站、LNG站、CNG站、清管站、阴极保护站等均由SCADA系统实行遥测、遥控。1997年建成的陕京输气管道是目前国内陆上第一条自动化程度较高的大口径长距离输气管道，它采用的SCADA系统体现了国外90年代先进技术水平。我国西部开发战略中拟建的西气东输工程，全长4000km，全线采用目前世界先进的SCADA系统进行监视、控制、动态模拟及智能检漏，该工程的建成，又将使我国天然气长输管道自动化水平上一新台阶。一、SCADA系统简介一、SCADA系统简介1、1系统概况：SCADA（SupervisoryControlAndDataAcquisition）系统,即监测监控及数据采集系统。是基于计算机、通讯和控制技术发展起来的一种数据采集与控制系统，是数字化管道的基础。它可以对现场的运行设备进行监视和控制，一实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能。一、SCADA系统简介1、2发展历程：SCADA（SupervisoryControlAndDataAcquisition）系统,全名为数据采集与监视控制系统。SCADA系统自诞生之日起就与计算机技术的发展紧密相关。SCADA系统发展到今天已经经历了四个阶段。（1）形成阶段：SCADA系统的概念形成于60年代。（2）成型阶段：SCADA系统成型于70年代。（3）功能阶段：80年代，微机+PLC（PC）,功能强大。（4）网络阶段：90年代，网络拓宽了应用范围，管理自动化，更方便。1、3发展展望：SCADA系统在不断完善，不断发展，其技术进步一刻也没停止过。当今，随着电力系统、铁道气化系统、供水系统、供气系统需求的提高以及计算机技术的发展，为SCADA系统提出新的要求，概括地说，有以下几点：（1）SCADA/EMS系统于其它系统的广泛集成；（2）专家系统、模糊决策、神经网络等新技术研究的应用；（3）面向对象技术、Internet技术及JAVA技术的应用；一、SCADA系统简介二、SCADA系统组成结构2、1系统组成：（1）系统结构SCADA（SupervisoryControlAndDataAcquisition）系统，即监测监控及数据采集系统，SCADA系统具有三层结构，它包括调度中心、通信处理机和RTU。（2）网络结构主要功能：在网络中的所有用户可以共享全部或部分信息资源，实现硬件、软件和数据共享。（3）硬件配置SCADA主机、操作员工作站、打印机、数据库、UPS电源、通信处理机、网络服务设备。（4）软件配置操作系统软件、SCADA系统软件、应用软件。2、2系统结构：二、SCADA系统组成结构3、1调度控制中心概况：调度控制中心简称DCC，DCC作为SCADA系统最高级别的一层，主要负责采集所有现场RTU的数据及系统数据库的生产，对整个系统的工艺生产进行管理，优化，决策及控制。调度中心负责对全线进行集中监视、控制和调度管理。包括以下几个部分：1、调度中心实时服务器：主要是进行数据的采集和处理；2、数据库服务器：进行数据的存储及网络发布（WEB）功能；3、设置两台工作站：实现系统数据的查询、处理、设置、报表、打印等功能，两台工作站可以显示不同的画面；4、短信报警系统：可以将重要的报警信息发送到相关人员手机上，保证系统重要报警信息的快速处理。5、UPS电源：为调度中心提供后备电源，保证数据完整性。三、SCADA系统功能3、2远程终端单元概况：远程终端单元（RTU）是一个术语，用来描述不仅能用就地控制层，是实现现场数据采集、计量、报警、停车保护、控制、显示与打印的黑匣子。它作为SCADA系统现场终端能按要求实时向主站发送信息，并接收来自主站的控制指令与信息，实现远程控制。各种SCADA系统中所应用的RTU功能与组成各不相同。三、SCADA系统功能3、3通讯方式概况：调度中心与远程监测站之间采用以太网或者无线CDMA、GPRS、3G网络通信，其实施要根据该SCADA系统的规模大小，一般选择网络为，调度中心与站控系...
