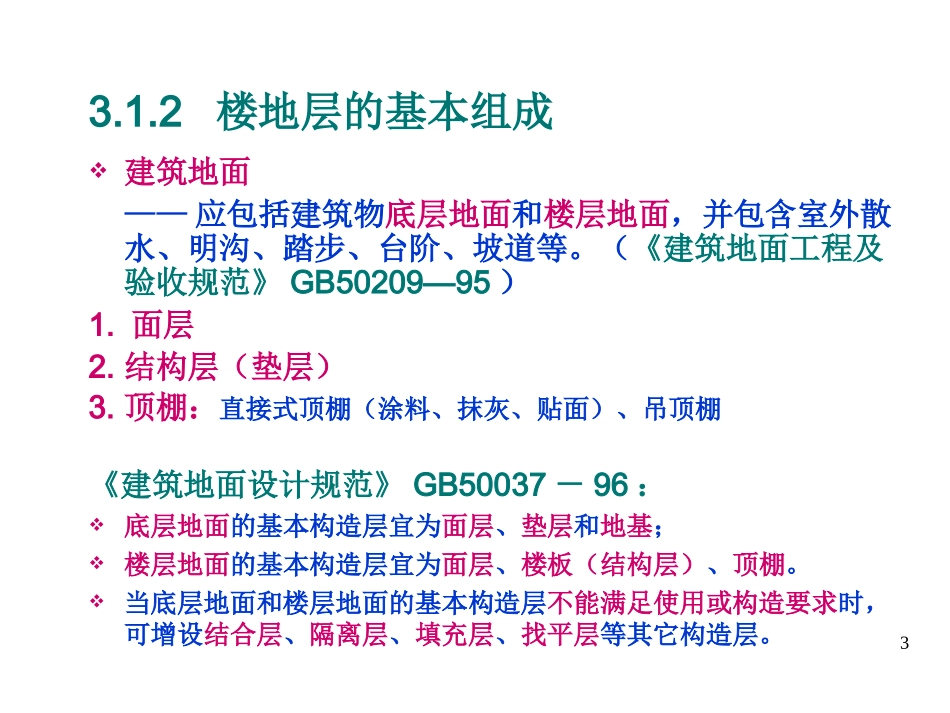

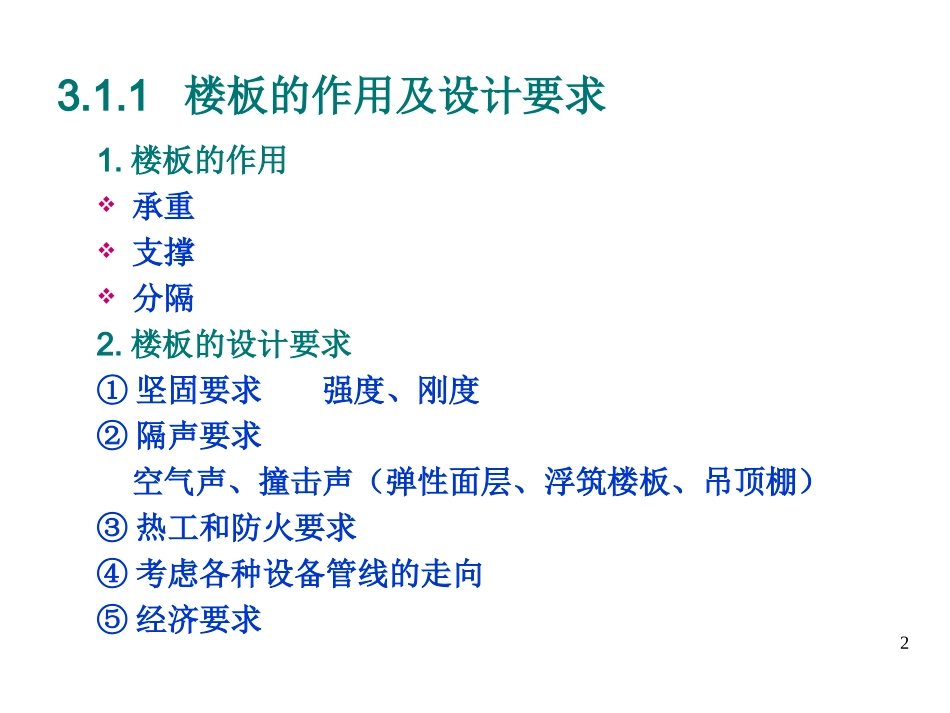

1第三章楼地层3.1概论23.1.1楼板的作用及设计要求1.楼板的作用承重支撑分隔2.楼板的设计要求①坚固要求强度、刚度②隔声要求空气声、撞击声（弹性面层、浮筑楼板、吊顶棚）③热工和防火要求④考虑各种设备管线的走向⑤经济要求33.1.2楼地层的基本组成建筑地面——应包括建筑物底层地面和楼层地面，并包含室外散水、明沟、踏步、台阶、坡道等。（《建筑地面工程及验收规范》GB50209—95）1.面层2.结构层（垫层）3.顶棚：直接式顶棚（涂料、抹灰、贴面）、吊顶棚《建筑地面设计规范》GB50037－96：底层地面的基本构造层宜为面层、垫层和地基；楼层地面的基本构造层宜为面层、楼板（结构层）、顶棚。当底层地面和楼层地面的基本构造层不能满足使用或构造要求时，可增设结合层、隔离层、填充层、找平层等其它构造层。45建筑地面应由下列各构造层组成：①面层：建筑地面直接承受各种物理和化学作用的表面层；②结合层：面层与其下面构造层之间的连接层，也可以作为面层的弹性基层；③找平层：在垫层上、楼板层上或填充层（轻质、松散材料）上起整平、找坡或加强作用的构造层；④隔离层：防止建筑地面上各种液体或地下水、潮气透过地面的构造层，仅防止地下潮气透过地面时可称为防潮层；⑤填充层：在建筑地面上起隔声、保温、找坡或敷设管线等作用的构造层；63.1.3楼板类型1.木楼板组成：木梁（木搁栅）木地板剪刀撑特点：构造简单、自重轻、保温性能好、舒适有弹性。耐久、耐火性能差，易腐蚀、易被虫蛀，木材昂贵。7892.砖拱楼板组成：钢筋混凝土倒T形梁、砖拱特点：节约钢筋、水泥自重较大，抗震性能差，施工麻烦10江苏南京明灵谷寺无梁殿内景113.钢筋混凝土楼板124.压型钢板组合楼板组成：型钢梁压型钢板混凝土特点：强度高、施工方便、自重轻，防火性能差、造价高1314153.2钢筋混凝土楼板构造根据施工方法不同分类：（3类）整体现浇式钢筋混凝土楼板预制装配式钢筋混凝土楼板装配整体式钢筋混凝土楼板163.2.1预制装配式钢筋混凝土楼板3.2.1.1特点节省模板改善构件制作时工人的劳动条件缩短工期整体性、刚度较差173.2.1.2板的类型（3种）1.平板尺寸：板跨≤2.4m，板厚60~80mm适用范围：有开洞要求或小跨度的房间182.槽形板尺寸：跨长2.7~6m适用范围：板跨≥2700mm有开洞要求特性：减轻自重、节省材料、便于开洞，隔声效果差正置：板底不平整倒置：槽内可填放保温、隔声材料19203.空心板（一般均为预应力板）尺寸：板跨：2.7~7.2m板厚：120~240圆孔直径：50~75特性：不宜任意打洞支承端的两端孔洞填塞不允许三边支承213.2.2现浇整体式钢筋混凝土楼板3.2.2.1板式楼板传力过程：荷载——楼板——墙体——基础适用范围：跨度小的房间或走廊223.2.2.2现浇肋梁楼板（梁板式）1.肋梁式楼板组成板、次梁、主梁荷载——板——次梁——主梁——墙（柱）——基础2.楼板（1）按受力特点和支承情况分类单向板：l2＞2l1板跨尺寸一般不大于3m双向板：l2＜2l1板跨尺寸一般不大于5m（2）布置原则承重结构宜做到上下对齐，以利于结构传力直接，受力合理。板上不宜布置较大的集中荷载，自重较大的隔墙和重大设备宜布置在梁上，梁应避免支承在门窗洞口上。满足经济要求。2324梁板的经济尺度主梁：跨度5~8m，梁高1/15~1/10l次梁：跨度（主梁间距）4~6m，梁高1/18~1/12l梁宽1/2~1/3h板：单向板跨度1.7~2.5m（＜3m），厚度60~80mm双向板短边跨度＜4m，方形双向板宜小于5m×5m252627肋梁结构肋梁结构28•某仓库，单层，平面尺寸15m×48m，四周为砌块墙（非承重墙）（墙厚200mm）。采用整体式普通钢筋混凝土单向板框架结构1.试布置柱网，画出楼盖结构平面布置（注明板、次梁、主梁、柱的位置；梁用单虚线表示即可）草图；2.绘出（1—1、2—2、3—3）的建筑剖面示意图（标明板、次梁、主梁、柱）293.2.2.3井式楼盖（书P167图7-5）——肋梁楼盖的一种特例,板为双向板,梁不分主次,各向基本同性。适用范围：长短边之比小于1.5的矩形平面大空间楼盖30TownHall，Windsor3132达拉斯航空港终点站大楼3334TobaccoFactory,...
