AFV 轴流阀介绍VIP免费

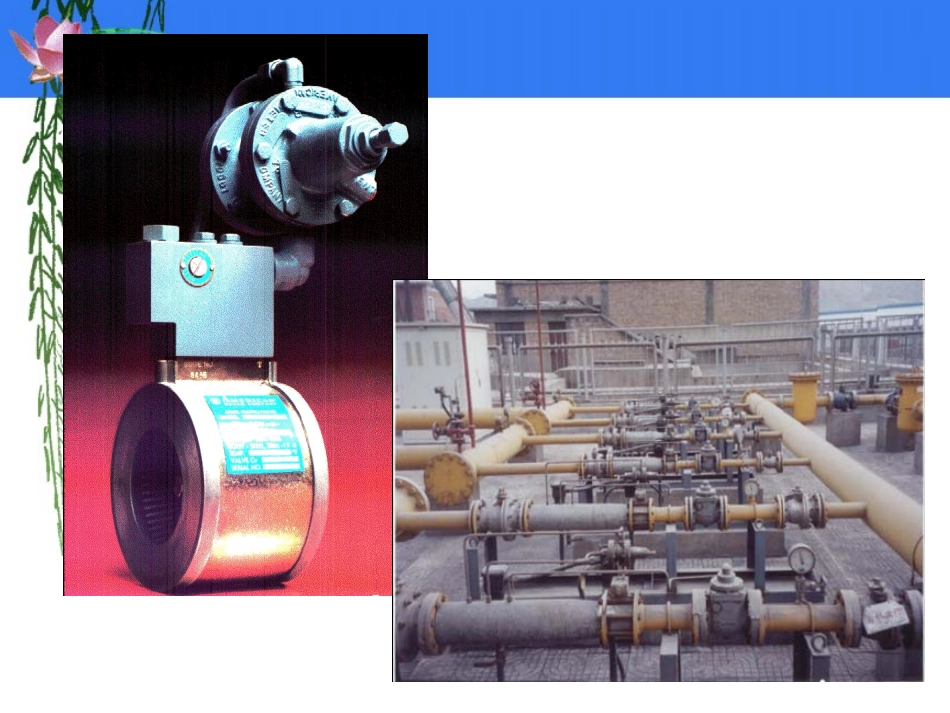

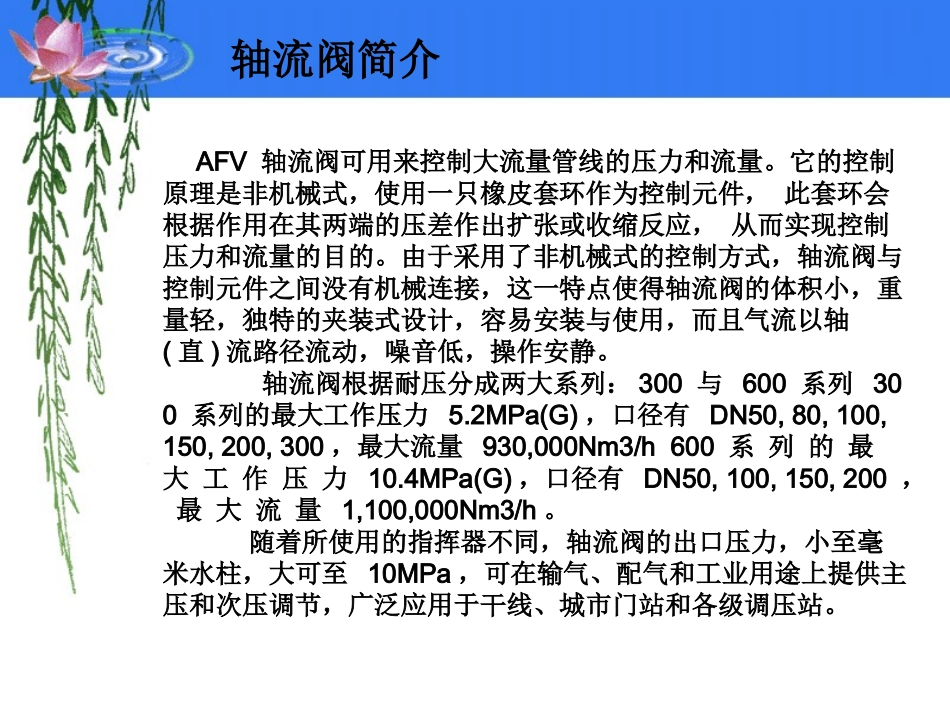

AFV轴流阀介绍AFV轴流阀可用来控制大流量管线的压力和流量。它的控制原理是非机械式，使用一只橡皮套环作为控制元件，此套环会根据作用在其两端的压差作出扩张或收缩反应，从而实现控制压力和流量的目的。由于采用了非机械式的控制方式，轴流阀与控制元件之间没有机械连接，这一特点使得轴流阀的体积小，重量轻，独特的夹装式设计，容易安装与使用，而且气流以轴(直)流路径流动，噪音低，操作安静。轴流阀根据耐压分成两大系列：300与600系列300系列的最大工作压力5.2MPa(G)，口径有DN50,80,100,150,200,300，最大流量930,000Nm3/h600系列的最大工作压力10.4MPa(G)，口径有DN50,100,150,200，最大流量1,100,000Nm3/h。随着所使用的指挥器不同，轴流阀的出口压力，小至毫米水柱，大可至10MPa，可在输气、配气和工业用途上提供主压和次压调节，广泛应用于干线、城市门站和各级调压站。轴流阀简介轴流阀由三部分组成：阀体、控制歧管、指挥器1.阀体轴流阀的阀体包括两个可换的整流栅栏密合器，阀身，可扩张的橡皮套环。阀身由碳钢制成，内部加工成配合扩张橡皮套环的形状。整流栅栏密合器上开有放射状的斜槽，是气体流通的路径。出口整流栅栏密合器上的斜槽可配合流量的需要，制作成缩减流量型的整流栅栏密合器，有10%、25%、50%等形式。整流栅栏密合器由17-4不锈钢制造。套环是轴流阀中的唯一活动元件，可由不同材质模造制成，以广泛适合各种工作差压、工作温度、强度、耐磨损度及膨胀度的要求，也可按客户需求供应特殊材质的套环，以适应低温应用与腐蚀性成分的应用。套环材质主要有以下几种：1）醇橡胶(H)，2）丁腈橡胶(Buna-n)，3）含氟橡胶(V)4）氟硅橡胶(F)5）天然橡胶(N)2.2.1.2、轴流阀的结构套环的功能主要有：（1）对套环两端的压差作出反应，产生节流作用（2）在整流栅栏密合器上形成密封（3）提供整流栅栏的关闭预力负载（4）将控制室与气流分开（5）当作阀体与整流栅栏密合器之间的封垫（6）V形设计的套环可以反转过来使用，因而延长了使用年限。可根据需要选用不同强度的套环，高压条件下操作时可选用强度高的套环，操作压力较低时可选用强度较低的套环，低强度套环的弹性更好。整个阀体由一枚螺栓与圆角螺帽栓紧，靠圆角螺帽下的O形环密封。上下游整流栅栏由辊子销O形环密封在阀身上，辊子销将整流栅栏密合器与阀身对齐。AFV轴流阀零件图指挥器控制歧管套环螺栓螺帽整流栅栏密合器阀身轴流阀装配图2.控制歧管根据轴流阀前后压差的不同，可提供两种形式的歧管供选用：组合式歧管与文丘里式歧管。控制歧管的作用是产生作用在套环一侧的控制压，入口压作用在套环的另一侧，套环两端产生压差，而使套环动作，达到调压的目的。每个控制歧管都包含一个嵌入式可变限流器，可调整轴流阀的反应速度，以及一个位于限流器与指挥器前端的过滤器，清除异物。限流器调低，阀打开迅速，关闭缓慢，限流器调高时则相反。任何单独一种控制歧管都可配合所有2”至12”的轴流阀使用。文丘里式控制歧管与组合式控制歧管相比，该歧管多了一个特殊设计的喷嘴，可在降低阀全开所需的压差的同时保持控制灵敏度和控制压力的准确性，因而延伸了轴流阀的可用性。3.指挥器指挥器通过其感应口感应轴流阀的出口压力，根据设定值控制指挥器内流孔的开度，达到控制出口压力的目的。指挥器是决定功能（减压或释压）和调整出口压力和释放压力设定值的关键，只要调整指挥器负载弹簧的设定点，就可以调整轴流阀的出口压力。指挥器含有双层皮膜，可更精密控制设定点与平衡弹簧。如右图所示，弹簧的力量使指挥器打开，此力量会被皮膜两侧的下游压力抵消。当下游压力降低时，指挥器就会开大一点，以增加流量，这使得轴流阀的控制压降低，下游压力感应气流因而增加以满足下游需求。当下游需求减少时，指挥器的动作状况正好相反。常用指挥器的型号和规格如下：型号功能最大入口压力出口压力设定范围12031.0MPa1.25~35KPa中低压减低ZSC-10010.0MPa7KPa~2.3MPa中高压减中压ZSC-320-10010.0MPa1.0~4.2MPa高压减中高压ZSC-15010.0MPa7KPa~2.3MPa中压释压ZSC-320-15010.0MPa1.0~4.2MPa高压释压60L10.0MPa20KPa~2.3MPa中...
