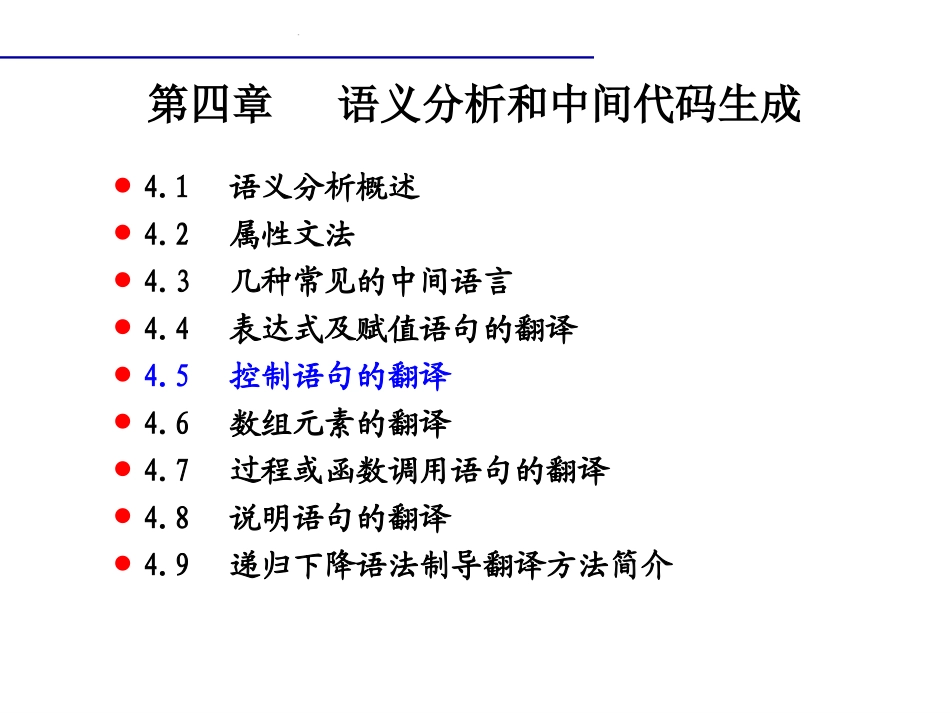

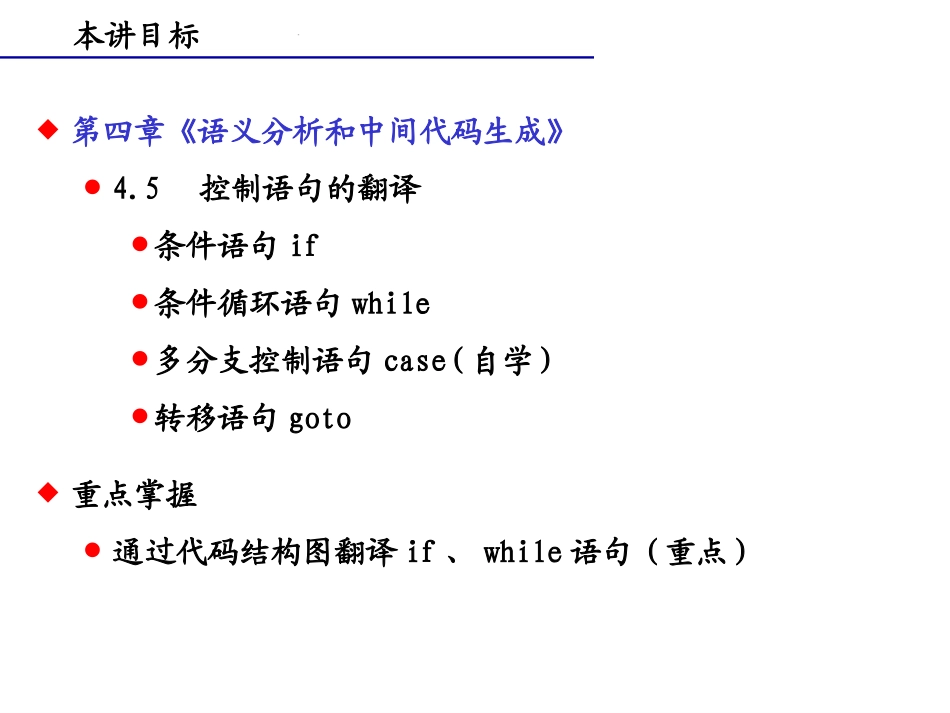

第11讲西北农林科技大学本科教程主讲教师：赵建邦第四章语义分析和中间代码生成4.1语义分析概述4.2属性文法4.3几种常见的中间语言4.4表达式及赋值语句的翻译4.5控制语句的翻译4.6数组元素的翻译4.7过程或函数调用语句的翻译4.8说明语句的翻译4.9递归下降语法制导翻译方法简介第四章《语义分析和中间代码生成》4.5控制语句的翻译条件语句if条件循环语句while多分支控制语句case(自学)转移语句goto重点掌握通过代码结构图翻译if、while语句(重点)本讲目标4.5控制语句的翻译4.5程序流程控制的三种基本结构顺序结构：一般用复合语句实现；选择结构：if-elseif-else,switch-case;循环结构：for，while,do-while4.5控制语句的翻译图4-11if(E)S的代码结构图4-10条件语句if(E)S1;elseS2的代码结构4.5控制语句的翻译为了在扫描条件语句过程中不失时机地处理和回填有关信息，可将G[S]改写为如下的G'[S]：G'[S]:(1)S→CS(1)(2)C→if(E)(3)S→TPS(2)(4)TP→CS(1);else4.5控制语句的翻译(1)无论是哪种if语句，首先用产生式(2)C→if(E)进行归约，这时E的真出口即为S(1)的第一个四元式；E的假出口地址则作为待填信息放在C的语义变量C.chain中等待回填；所以：4.5控制语句的翻译C→if(E){Backpatch(E.tc,nxq);C.chain=E.fc;}(1)S→CS(1)(2)C→if(E)扫描到“)”，立即回填E的真出口C.chain中只保存E的待填假出口if(E)S(1)elseS(2)TF(2)不含else时，用(1)S→CS(1)进行规约，E的假出口是S(1)的出口，将C.chain和S(1).chain一起作为S的待填信息链用函数merge链在一起保留在S的语义值S.chain中：4.5控制语句的翻译(1)S→CS(1)(2)C→if(E)S→CS(1){S.chain=merge(C.chain,S(1).chain)}if(E)S(1)TFCS(1)S(1).chain=104C.chain=101S.chain=104规约后：S(1).chainC.chain(3)用产生式(2)C→if(E)进行归约之后，如果：条件语句后有else，用(4)继续规约。4.5控制语句的翻译(2)C→if(E)(3)S→TPS(2)(4)TP→CS(1);elseTP→CS(1);else{q=nxq;emit(j,_,_,0);Backpatch(C.chain,nxq);TP.chain=merge(S(1).chain,q);}注意1：只要遇到有else的规约，必须先产生一条无条件转移。if(E)S(1);elseS(2)CS(1);elseS(2)TPS(2)2：S(2)就是C.chain3：q就是S(1).chainif(E)S(1);elseS(2)TFq:(j,_,_,0)nxq:(4)最后用产生式(3)S→TPS(2)进行归约，S(2)语句序列处理完后继续翻译if语句之后的后继语句。后继语句的四元式地址与S(2)语句序列的出口一致，故将TP.chain与S(2).chain链接后挂入链头为S.chain的链中，即：4.5控制语句的翻译(2)C→if(E)(3)S→TPS(2)(4)TP→CS(1);elseS→TPS(2){S.chain=merge(TP.chain,S(2).chain);}课堂练习：将下列语句翻译成四元式（重点）4.5控制语句的翻译（课本P120例4.5）if(x>y)if(ab)m=m+1;elsem=m-1;elsex=y;∧[解答]：解题技巧：不需要根据语义子程序，只需要画出代码结构图，根据转换关系来翻译四元式：if(x>y)if(ab)m=m+1;elsem=m-1;elsex=y;∧一个布尔分量对应个四元式；else对应个无条件跳转四元式；注意真假出口的预留与回填。21TFTFTF4.5控制语句的翻译4.5.2条件循环语句while的翻译1.循环语句的代码结构图：while(E)S(1)图4-12条件循环语句while的代码结构1：E的真出口是S(1)2：E的假出口是循环体外3：S(1)的后面无条件转移，重新判断E4.5控制语句的翻译2.翻译思想：S→while(E)S(1)(1)翻译E代码段，并留两个待填的E.tc和E.fc;(2)扫描过“)”之后，就可回填E.tc;(3)翻译S(1)，然后无条件转移到E的第一条四元式；因此：1.为了保证(3)的无条件转移，必须保存E的第一条四元式序号；2.E为假时，需要回填，需要用S.chain保存E.fc;4.5控制语句的翻译3.给出易于及时处理和回填的条件循环语句while的文法G[S]如下：G[S]:(1)S→WdS(1)(2)Wd→W(E)(3)W→while语义子程序例：while(a
