传感器补充习题2VIP免费

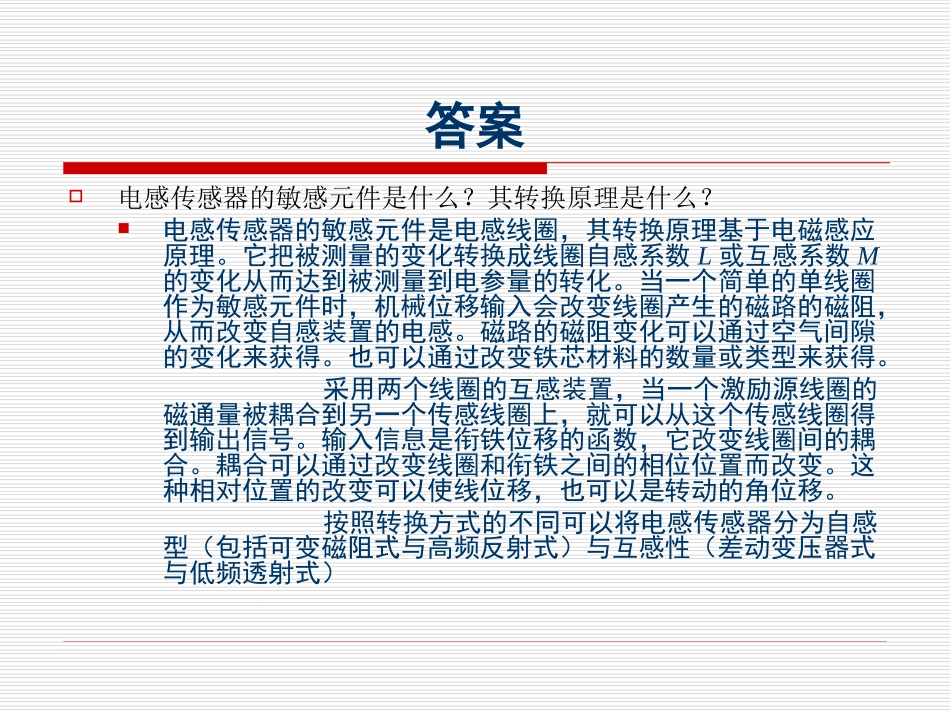

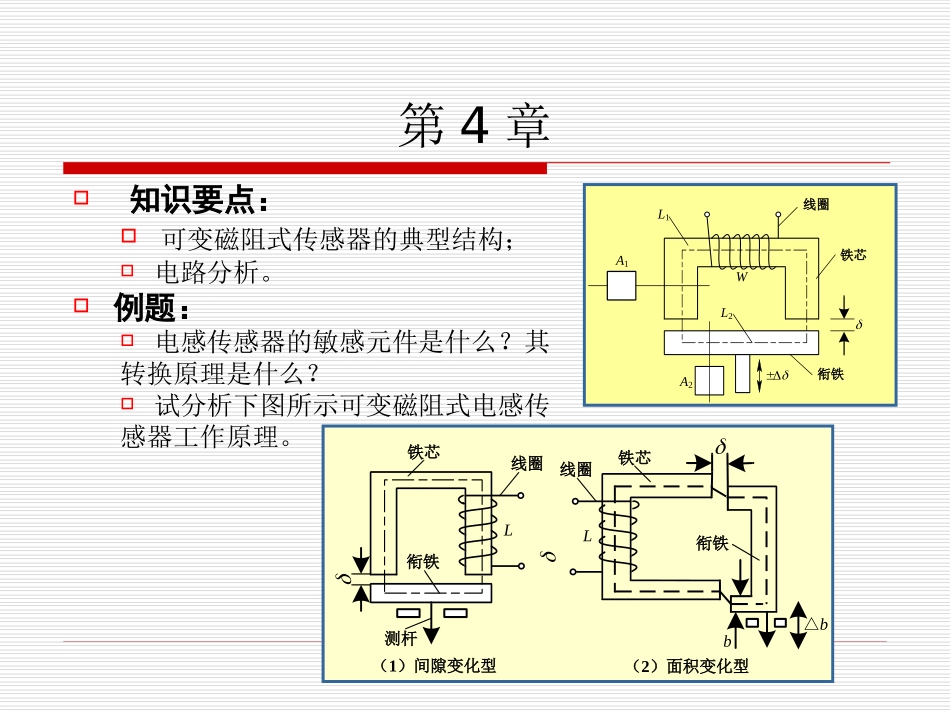

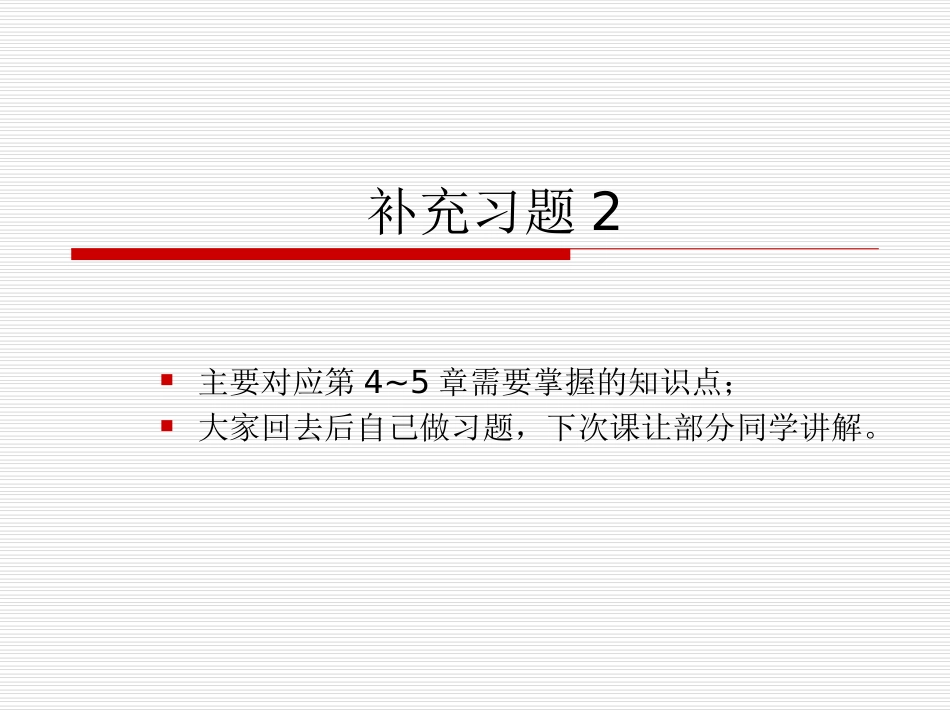

补充习题2主要对应第4~5章需要掌握的知识点；大家回去后自己做习题，下次课让部分同学讲解。第4章A1L1线圈铁芯衔铁L2A2W知识要点：可变磁阻式传感器的典型结构；电路分析。例题：电感传感器的敏感元件是什么？其转换原理是什么？试分析下图所示可变磁阻式电感传感器工作原理。L线圈铁芯衔铁测杆（1）间隙变化型L线圈铁芯衔铁（2）面积变化型b△b答案电感传感器的敏感元件是什么？其转换原理是什么？电感传感器的敏感元件是电感线圈，其转换原理基于电磁感应原理。它把被测量的变化转换成线圈自感系数L或互感系数M的变化从而达到被测量到电参量的转化。当一个简单的单线圈作为敏感元件时，机械位移输入会改变线圈产生的磁路的磁阻，从而改变自感装置的电感。磁路的磁阻变化可以通过空气间隙的变化来获得。也可以通过改变铁芯材料的数量或类型来获得。采用两个线圈的互感装置，当一个激励源线圈的磁通量被耦合到另一个传感线圈上，就可以从这个传感线圈得到输出信号。输入信息是衔铁位移的函数，它改变线圈间的耦合。耦合可以通过改变线圈和衔铁之间的相位位置而改变。这种相对位置的改变可以使线位移，也可以是转动的角位移。按照转换方式的不同可以将电感传感器分为自感型（包括可变磁阻式与高频反射式）与互感性（差动变压器式与低频透射式）答案L线圈铁芯衔铁测杆（1）间隙变化型L线圈铁芯衔铁（2）面积变化型b△b试分析下图所示可变磁阻式电感传感器工作原理。(1)是间隙变化型电感传感器。W、μ、A是固定不变的，δ则由被测的物理量的变化引起变化△δ，传感器输出电感变化量△L，实现被检参数到电感变化的转换。此类传感器多用于微小位移的测量。(2)是面积变化型电感传感器。W、μ、δ是固定不变的。磁路截面积由A变为A+△A，使传感器的电感由L变为L+△L，输出△L，实现被测参数到电参量——电感变化量△L的转换。此类传感器自由行程限制小，示值范围较大，可将衔铁做成转动式测量角位移。20022AWRWLm第4章（3）螺线管型△xIL例题：试分析右图所示可变磁阻式电感传感器工作原理。变气隙型差动变压器式电感传感器结构，试说明其工作原理。sUL1L2RoRooU122131铁心2线圈3衔铁图4-3差动变隙式电感传感器答案试分析右图所示可变磁阻式电感传感器工作原理。(3)所示为螺管式电感传感器。在螺线管中插入一个可移动的铁芯，铁芯在线圈中伸入长度△l引起螺线管电感变化△L。此类传感器的灵敏度较低，但螺管可以做得较长，故适于测量较大的位移量（数毫米）。（3）螺线管型△xIL答案sUL1L2RoRooU122131铁心2线圈3衔铁图4-3差动变隙式电感传感器变气隙型差动变压器式电感传感器结构，试说明其工作原理。当衔铁位于气隙的中间位置时，δ1=δ2，两线圈的电感值相等，L1=L2=L，，△L=L1-L2=0；当衔铁偏离中间位置时，一个线圈的电感值增加△L，L1=L+△L。另一个线圈的电感值减少△L，L2=L-△L，电感变化量为：L1-L2=(L+△L)-(L-△L)=2△L显然，差动变压器式传感器比单边式传感器的灵敏度高1倍。第4章知识要点：涡流效应；电涡流式传感器原理；电涡流式电感传感器的应用。电涡流式传感器原理图a）传感器激励线圈；b）被测金属导体¡«1I1H´«¸ÐÆ÷¼¤ÀøÏßȦ(a)(b)2H2I±»²â½ðÊôµ¼Ìå´«¸ÐÆ÷¼¤ÀøµçÁ÷第4章例题：下图是测量转速的电涡流示意图，试说明其工作过程。被测转轴涡流传感器已知变气隙厚度电感传感器的铁心截面积S=1.5cm2，磁路长度L=20cm，相对磁导率μr=5000，气隙δ0=0.5cm，△δ=±0.1mm，真空磁导率μ0=4π×10-7H/m，线圈匝数W=3000，求单线圈式传感器的灵敏度△L/△δ。若将其做成差动结构，灵敏度将如何变化？答案被测转轴涡流传感器下图是测量转速的电涡流示意图，试说明其工作过程。在旋转体上开一个或数个槽或齿，将涡流传感器安装在旁边，当转轴转动时，涡流传感器周期性地改变着与转轴之间的距离，于是它的输出也周期性发生变化，即输出周期性的脉冲信号，脉冲频率与转速之间有如下关系：2fnznfz式中—转轴的转速...
