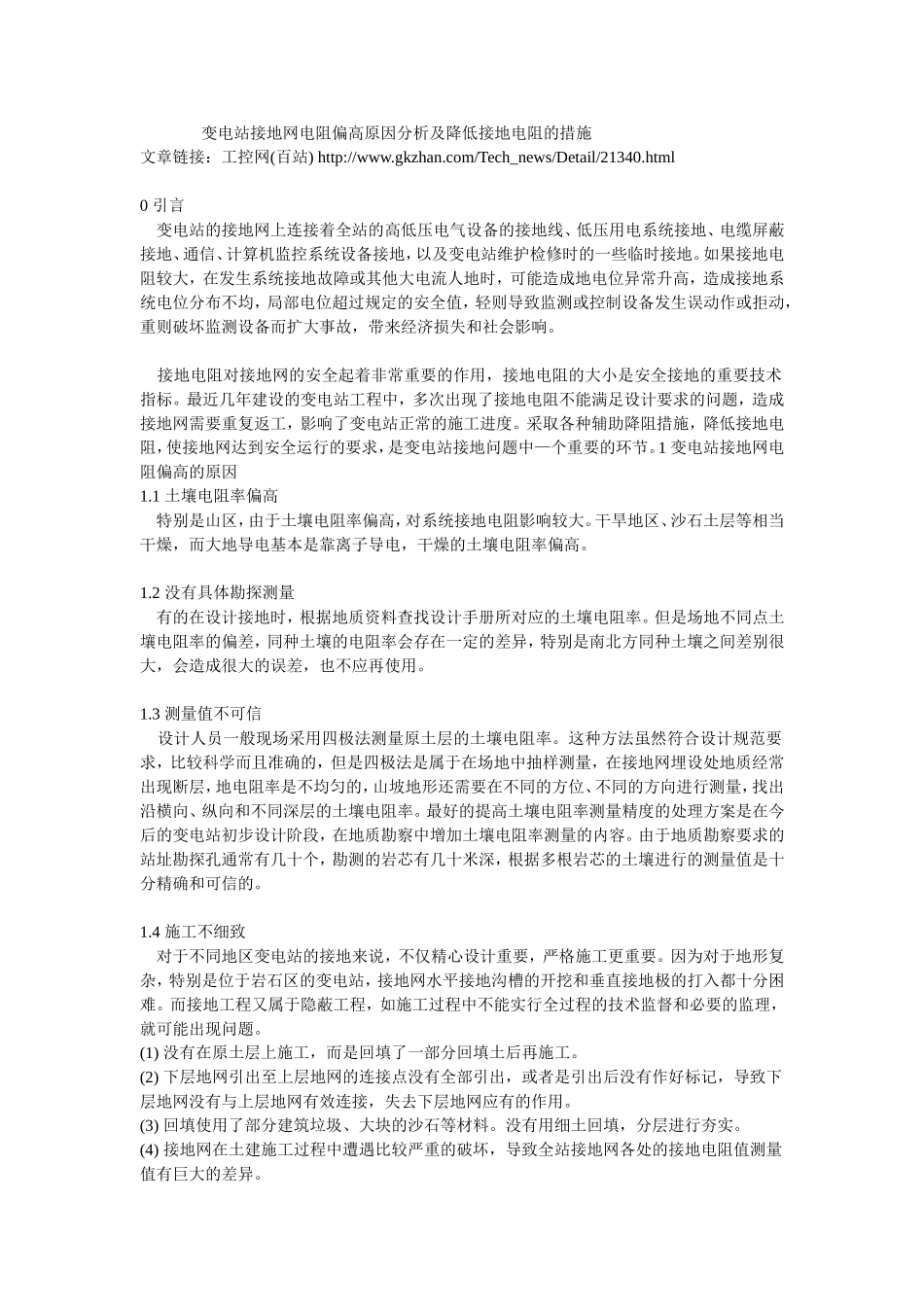

变电站接地网电阻偏高原因分析及降低接地电阻的措施文章链接：工控网(百站)http://www.gkzhan.com/Tech_news/Detail/21340.html0引言变电站的接地网上连接着全站的高低压电气设备的接地线、低压用电系统接地、电缆屏蔽接地、通信、计算机监控系统设备接地，以及变电站维护检修时的一些临时接地。如果接地电阻较大，在发生系统接地故障或其他大电流人地时，可能造成地电位异常升高，造成接地系统电位分布不均，局部电位超过规定的安全值，轻则导致监测或控制设备发生误动作或拒动，重则破坏监测设备而扩大事故，带来经济损失和社会影响。接地电阻对接地网的安全起着非常重要的作用，接地电阻的大小是安全接地的重要技术指标。最近几年建设的变电站工程中，多次出现了接地电阻不能满足设计要求的问题，造成接地网需要重复返工，影响了变电站正常的施工进度。采取各种辅助降阻措施，降低接地电阻，使接地网达到安全运行的要求，是变电站接地问题中—个重要的环节。1变电站接地网电阻偏高的原因1.1土壤电阻率偏高特别是山区，由于土壤电阻率偏高，对系统接地电阻影响较大。干旱地区、沙石土层等相当干燥，而大地导电基本是靠离子导电，干燥的土壤电阻率偏高。1.2没有具体勘探测量有的在设计接地时，根据地质资料查找设计手册所对应的土壤电阻率。但是场地不同点土壤电阻率的偏差，同种土壤的电阻率会存在一定的差异，特别是南北方同种土壤之间差别很大，会造成很大的误差，也不应再使用。1.3测量值不可信设计人员一般现场采用四极法测量原土层的土壤电阻率。这种方法虽然符合设计规范要求，比较科学而且准确的，但是四极法是属于在场地中抽样测量，在接地网埋设处地质经常出现断层，地电阻率是不均匀的，山坡地形还需要在不同的方位、不同的方向进行测量，找出沿横向、纵向和不同深层的土壤电阻率。最好的提高土壤电阻率测量精度的处理方案是在今后的变电站初步设计阶段，在地质勘察中增加土壤电阻率测量的内容。由于地质勘察要求的站址勘探孔通常有几十个，勘测的岩芯有几十米深，根据多根岩芯的土壤进行的测量值是十分精确和可信的。1.4施工不细致对于不同地区变电站的接地来说，不仅精心设计重要，严格施工更重要。因为对于地形复杂，特别是位于岩石区的变电站，接地网水平接地沟槽的开挖和垂直接地极的打入都十分困难。而接地工程又属于隐蔽工程，如施工过程中不能实行全过程的技术监督和必要的监理，就可能出现问题。(1)没有在原土层上施工，而是回填了一部分回填土后再施工。(2)下层地网引出至上层地网的连接点没有全部引出，或者是引出后没有作好标记，导致下层地网没有与上层地网有效连接，失去下层地网应有的作用。(3)回填使用了部分建筑垃圾、大块的沙石等材料。没有用细土回填，分层进行夯实。(4)接地网在土建施工过程中遭遇比较严重的破坏，导致全站接地网各处的接地电阻值测量值有巨大的差异。1.5运行过程中产生变化有些接地装置在建成初期是合格的，但经一定的运行周期后，接地电阻就会变大，除了前面介绍的由于施工时留下的隐患外，以下一些问题也值得注意。一是由于接地体的腐蚀，使接地体与周围土壤的接触电阻变大，特别是在山区酸性土壤中，接地体的腐蚀速度相当快，会造成一部分接地体脱离接地装置。二是在接地引下线与接地装置的连接部分，因锈蚀而使电阻变大或形成开路。三是接地引下线、接地极受外力破坏而损坏等。2接地电阻降阻方法当主接地网的接地电阻不满足要求时，通常需要采取降阻措施。目前，常用的降阻措施有引外接地、人工降阻、深井接地、电解接地、爆破接地等，各种降阻措施分析比较如下。2.1引外接地在高土壤电阻率地区高，当变电站主接地网的接地电阻难以满足要求时，且附近有可设置人工接地装置的低土壤电阻率地区或水源，可以采取引外接地措施以降低接地电阻，但应考虑占地面积和农田恢复的难度。在埋设地点选择时，应考虑：选择地下水较丰富及地下水位较高的地方；接地网附近如有金属矿体，可将接地体插入矿体，利用矿体来延长或扩大人工接地体的几何尺寸。2.2深井接地由变电站外延接地线(40×4的镀锌扁钢)，在进线塔下端打有一口约200m超深接地...
