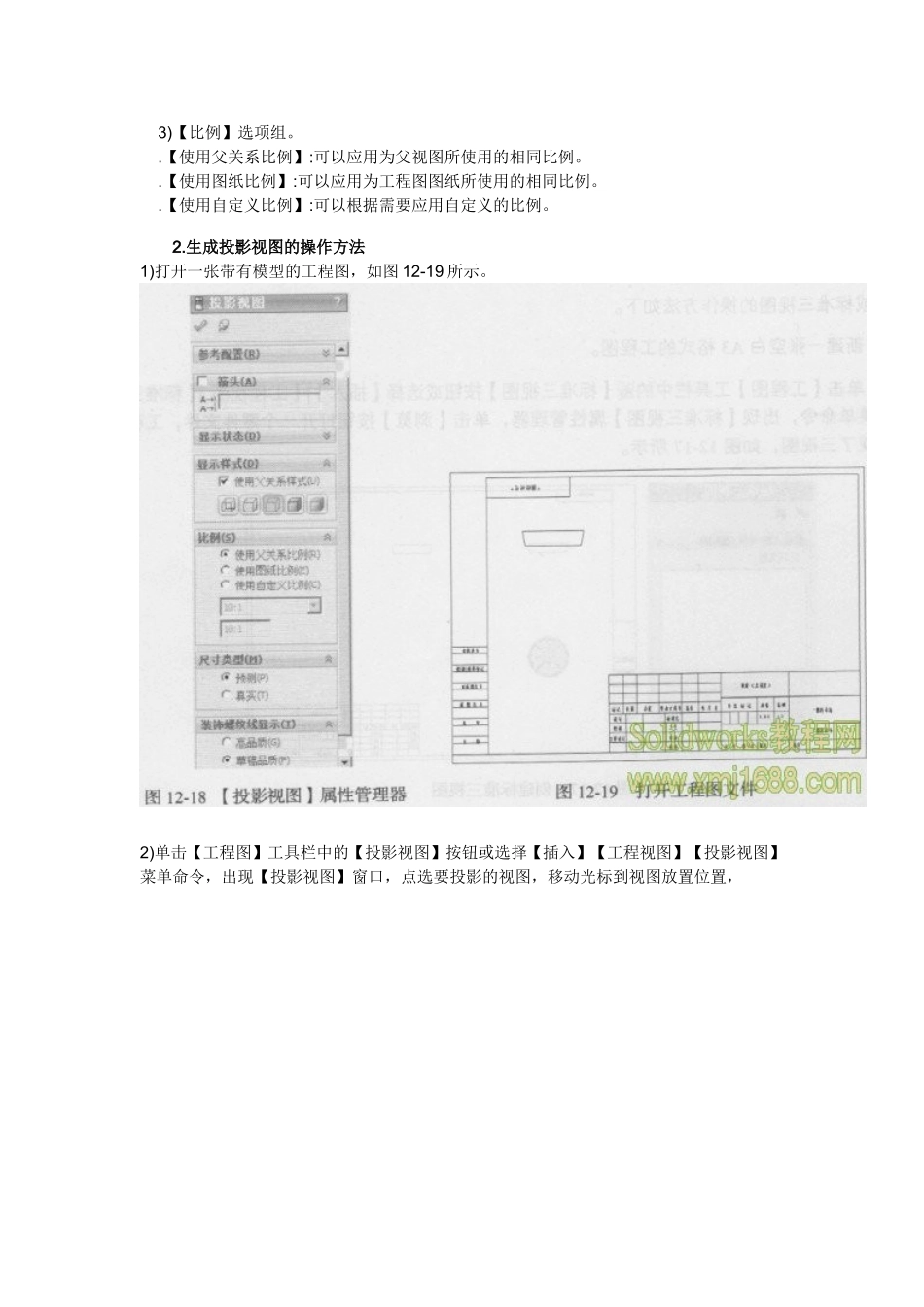

solidworks2013建立视图SolidWorks标准三视图标准三视图可以生成3个默认的正交视图，其中主视图方向为零件或者装配体的前视，投影类型则按照图纸格式设置的第一视角或者第三视角投影法。在标准三视图中，主视图、俯视图及左视图有固定的对齐关系。主视图与俯视图长度方向对齐，主视图与左视图高度方向对齐，俯视图与左视图宽度相等。俯视图可以竖直移动。左视图可以水平移动。生成标准三视图的操作方法如下。1)新建一张空白A3格式的工程图。2)单击【工程图】工具栏中的【标准三视图】按钮或选择【插入】【工程视图】【标准三视图】菜单命令，出现【标准三视图】属性管理器，单击【浏览】按钮打开一个零件文件，工程图中出现了三视图，如图12-17所示。solidworks投影视图投影视图是根据已有视图利用正交投影生成的视图。投影视图的投影方法根据在【图纸属性】属性管理器中所设I的第一视角或者第三视角投影类型而确定。1.投影视图的属性设置单击【工程图】工具栏中的目【投影视图】按钮或者选择【插入】1【工程视图】1【投影视图】菜单命令，弹出【投影视图】属性管理器，如图12-18所示，鼠标指针变为形状。1)【箭头】选项组。.【标号】:表示技相应父视图的投影方向得到的投影视图的名称。2)【显示样式】选项组。.【使用父关系样式】:取消选择此选项，可以选择与父视图不同的显示样式，显示样式包括【线架图】【隐藏线可见】【消除隐藏线】【带边线上色】和【上色】3)【比例】选项组。.【使用父关系比例】:可以应用为父视图所使用的相同比例。.【使用图纸比例】:可以应用为工程图图纸所使用的相同比例。.【使用自定义比例】:可以根据需要应用自定义的比例。2.生成投影视图的操作方法1)打开一张带有模型的工程图，如图12-19所示。2)单击【工程图】工具栏中的【投影视图】按钮或选择【插入】【工程视图】【投影视图】菜单命令，出现【投影视图】窗口，点选要投影的视图，移动光标到视图放置位置，如图12-20所示。solidworks剖面视图剖面视图是通过l条剖切线切割父视图而生成的，属于派生视图，可以显示模型内部的形状和尺寸。剖面视图可以是剖切面或者是用阶梯剖切线定义的等距剖面视图，并可以生成半剖视图。1.剖面视图的属性设置单击【草图】工具栏中的【中心线】按钮，在激活的视图中绘制单一或者相互平行的中心线(也可以单击【草图】工具栏中的【直线】按钮，在激活的视图中绘制单一或者相互平行的直线段)。选择绘制的中心线(或者直线段)，单击【工程图】工具栏中的【剖面视图I按钮或者选择I插入】【工程视图】【剖面视图】菜单命令，弹出【剖面视图A-A】（根据生成的剖面视图，字母顺序排序)属性管理器，如图12-21所示。1)【剖切线】选项组。【反转方向】:反转剖切的方向。【标号】:编辑与剖切线或者剖面视图相关的字母。【字体】:可以为剖切线或者剖面视图相关字母选择其他字体。2)【剖面视图】选项组。【部分剖面】:当剖切线没有完全切透视图中模型的边框线时，会弹出剖切线小于视图几何体的提示信息，并询问是否生成局部剖视图。【只显示切面】:只有被剖切线切除的曲面出现在剖面视图中。【自动加剖面线】:选择此选项，系统可以自动添加必要的剖面(切)线。【显示曲面实体】:选择此选项，系统将显示曲面实体。3)【剖面深度】选项组。【深度】:设置剖切深度数值。【深度参考】:为剖切深度选择的边线或基准轴。2.生成剖面视图的操作方法1）打开一张带有模型的工程图。2)单击【工程图】工具栏中的【剖面视图】按钮或者选择【插入】【工程视图】【剖面视图】菜单命令，出现【剖面视图】属性管理器，在俩要剖切的位皿绘制一条直线，如图12-22所示。3)移动光标，放里视图到适当位置，得到剖面视图.如图12-23所示。solidworks辅助视图辅助视图类似于投影视图，它的投影方向垂直于所选视图的参考边线，但参考边线一般不能为水平或者垂直，否则生成的就是投影视图。辅助视图相当于技术制图表达方法中的斜视图，可以用来表达琴件的倾斜结构。生成辅助视图的操作方法如下。1)打开一张带有模型的工程图，如图12-24所示。2)单击【工程图】工具栏中的【辅助视图】按钮或者选择【插入】【工程视...
