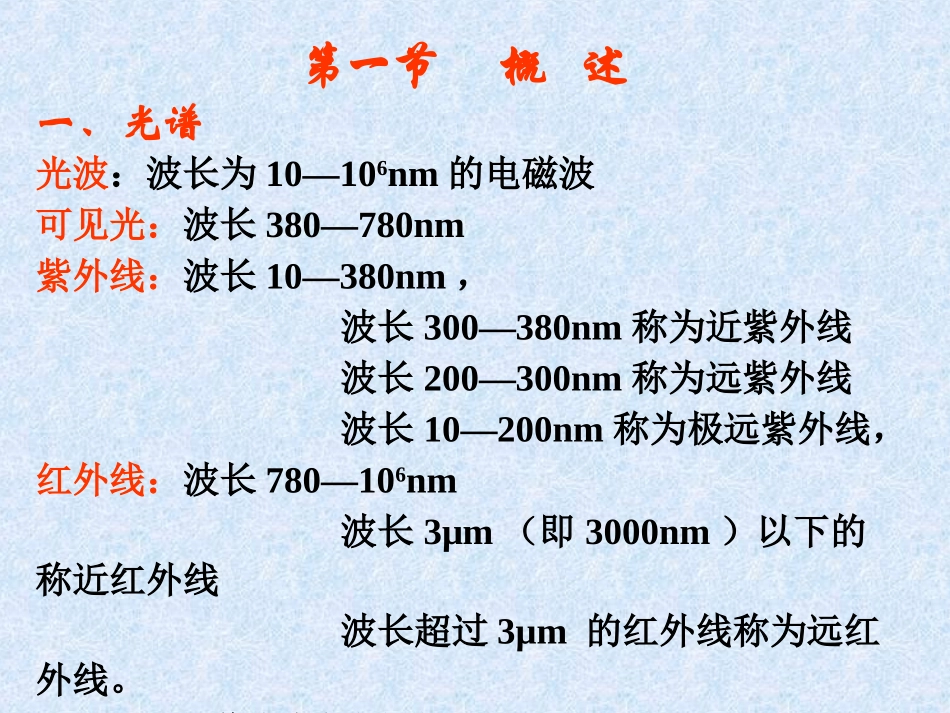

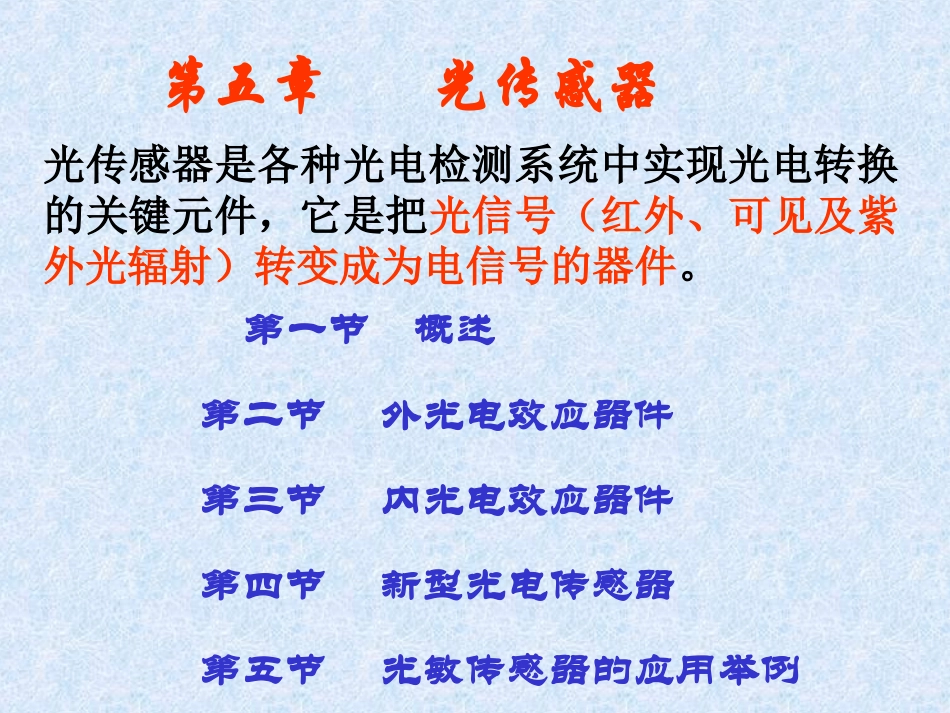

传感器技术主讲：吴秋宁第五章光传感器第一节概述第二节外光电效应器件第三节内光电效应器件第四节新型光电传感器第五节光敏传感器的应用举例光传感器是各种光电检测系统中实现光电转换的关键元件，它是把光信号（红外、可见及紫外光辐射）转变成为电信号的器件。一、光谱光波：波长为10—106nm的电磁波可见光：波长380—780nm紫外线：波长10—380nm，波长300—380nm称为近紫外线波长200—300nm称为远紫外线波长10—200nm称为极远紫外线，红外线：波长780—106nm波长3μm（即3000nm）以下的称近红外线波长超过3μm的红外线称为远红外线。光谱分布如图所示。第一节概述远紫外近紫外可见光近红外远红外极远紫外0.010.11100.050.55波长/μm光的波长与频率的关系由光速确定，真空中的光速c=2.99793×1010cm/s，通常c≈3×1010cm/s。光的波长λ和频率ν的关系为ν的单位为Hz，λ的单位为cm。νλ=3×1010cm/s二、光源（发光器件）1、钨丝白炽灯用钨丝通电加热作为光辐射源最为普通，一般白炽灯的辐射光谱是连续的。发光范围：可见光外、大量红外线和紫外线，所以任何光敏元件都能和它配合接收到光信号。2、气体放电灯定义：利用电流通过气体产生发光现象制成的灯。气体放电灯的光谱是不连续的，光谱与气体的种类及放电条件有关。改变气体的成分、压力、阴极材料和放电电流大小，可得到主要在某一光谱范围的辐射。它们经常用作光电检测仪器的单色光源。气体放电灯消耗的能量仅为白炽灯1/2—1/3。3、发光二极管LED（LightEmittingDiode）由半导体PN结构成，其工作电压低、响应速度快、寿命长、体积小、重量轻，因此获得了广泛的应用。在半导体PN结中，P区的空穴由于扩散而移动到N区，N区的电子则扩散到P区，在PN结处形成势垒（内电场），从而抑制了空穴和电子的继续扩散。当PN结上加有正向电压时，势垒（内电场）降低，电子由N区注入到P区，空穴则由P区注入到N区，称为少数载流子注入。所注入到P区里的电子和P区里的空穴复合，注入到N区里的空穴和N区里的电子复合，这种复合同时伴随着以光子形式放出能量，因而有发光现象。4、激光器激光是20世纪60年代出现的最重大科技成就之一，具有高方向性、高单色性和高亮度三个重要特性。激光波长从0.24μm到远红外整个光频波段范围。激光器种类繁多，按工作物质分类：固体激光器（如红宝石激光器）气体激光器（如氦-氖气体激光器、二氧化碳激光器）半导体激光器（如砷化镓激光器）液体激光器。三、光电效应是指物体吸收了光能后转换为该物体中某些电子的能量，从而产生的电效应。光电传感器的工作原理基于光电效应。光电效应分为外光电效应和内光电效应两大类1、外光电效应在光线的作用下，物体内的电子逸出物体表面向外发射的现象称为外光电效应。向外发射的电子叫做光电子。基于外光电效应的光电器件有光电管、光电倍增管等。光子是具有能量的粒子，每个光子的能量：E=hνh—普朗克常数，6.626×10-34J·s；ν—光的频率（s-1）根据爱因斯坦假设，一个电子只能接受一个光子的能量，所以要使一个电子从物体表面逸出，必须使光子的能量大于该物体的表面逸出功，超过部分的能量表现为逸出电子的动能。外光电效应多发生于金属和金属氧化物，从光开始照射至金属释放电子所需时间不超过10-9s。根据能量守恒定理式中m—电子质量；v0—电子逸出速度。02021Amh该方程称为爱因斯坦光电效应方程。光电子能否产生，取决于光电子的能量是否大于该物体的表面电子逸出功A0。不同的物质具有不同的逸出功，即每一个物体都有一个对应的光频阈值，称为红限频率或波长限。光线频率低于红限频率，光子能量不足以使物体内的电子逸出，因而小于红限频率的入射光，光强再大也不会产生光电子发射；反之，入射光频率高于红限频率，即使光线微弱，也会有光电子射出。当入射光的频谱成分不变时，产生的光电流与光强成正比。即光强愈大，意味着入射光子数目越多，逸出的电子数也就越多。光电子逸出物体表面具有初始动能mv02/2，因此外光电效应器件（如光电管）即使没有加阳极电压，也会有光电子产生。为了使光电流为零，必须加负的截止电压，而且截止电...
