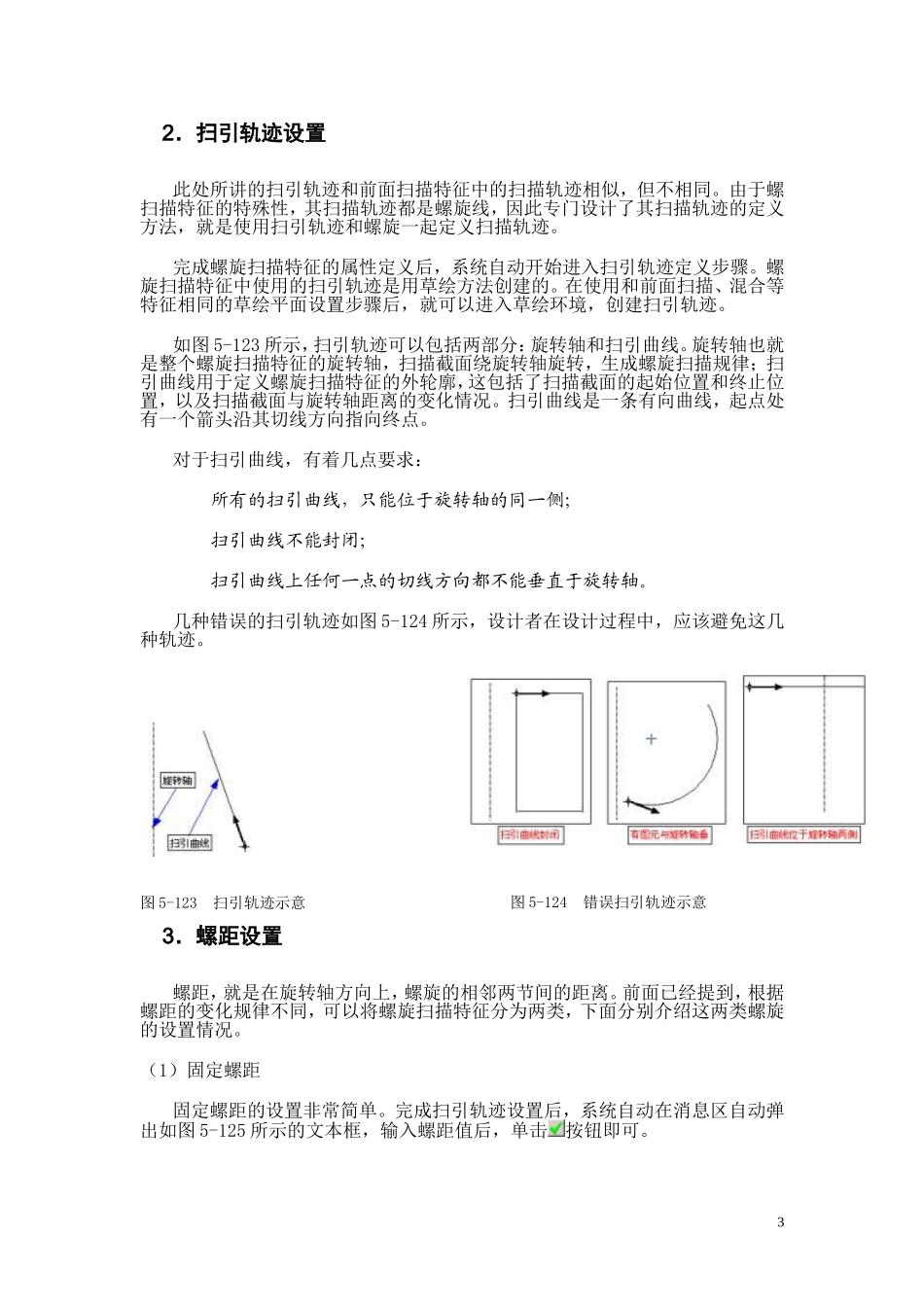

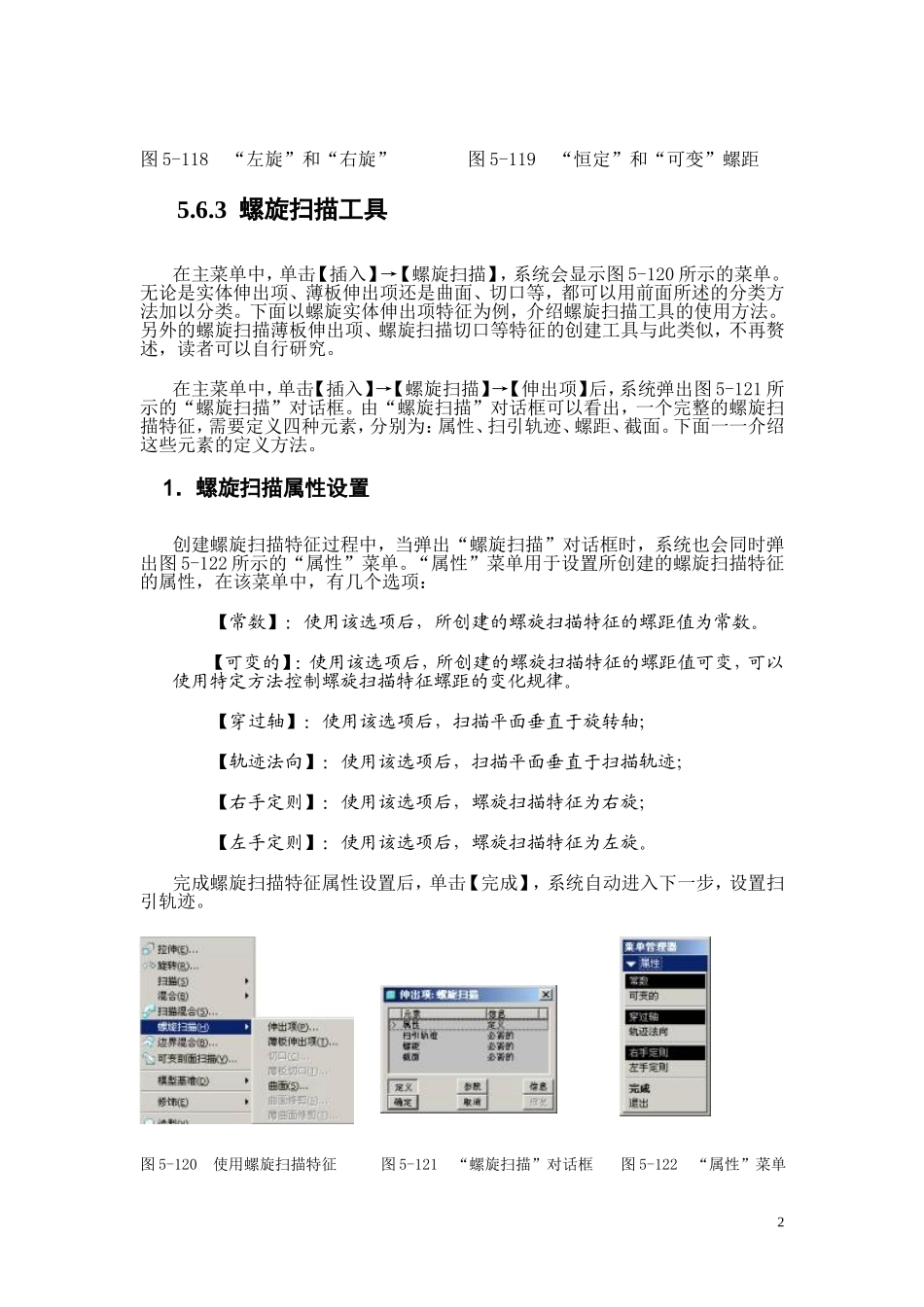

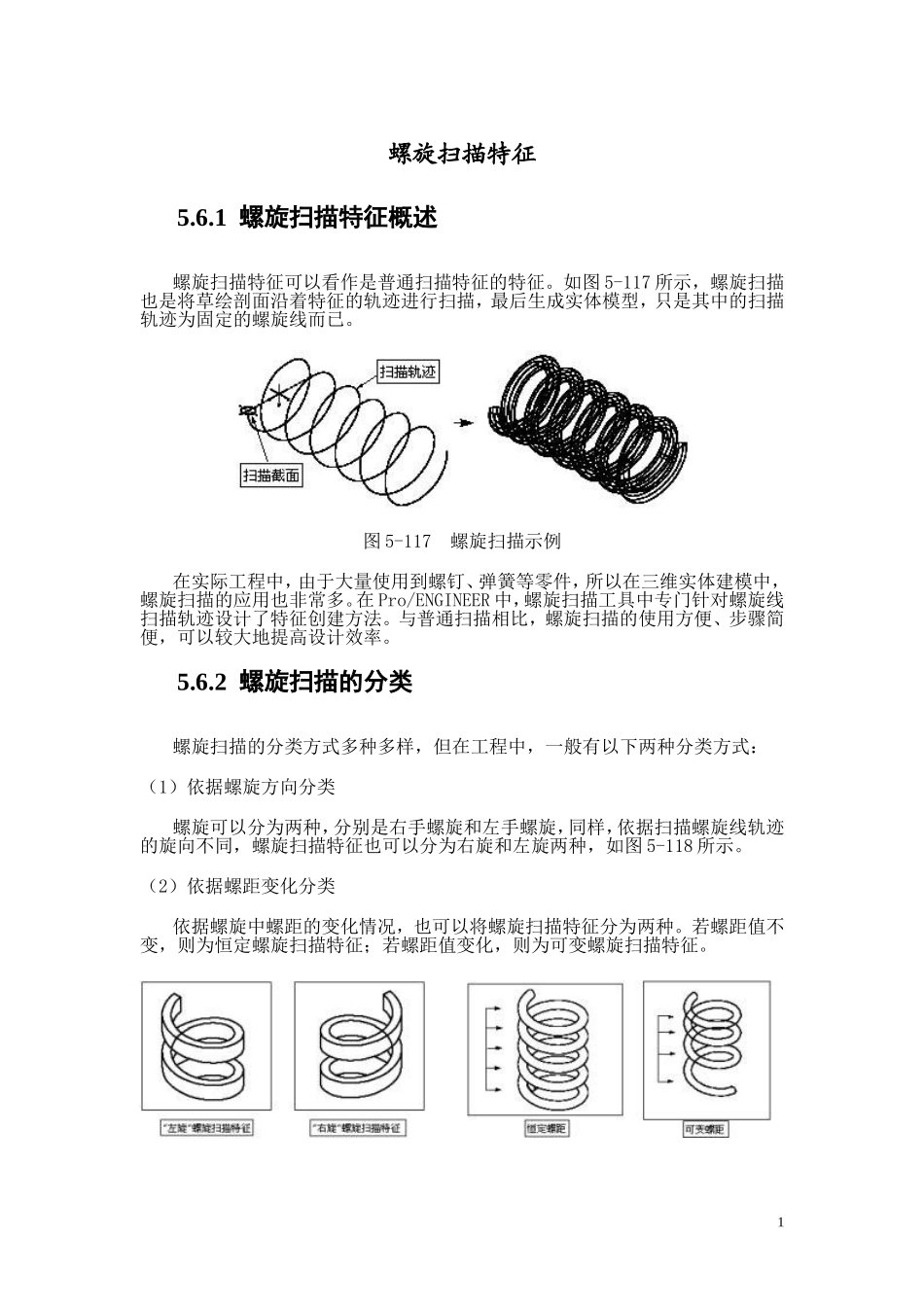

螺旋扫描特征5.6.1螺旋扫描特征概述螺旋扫描特征可以看作是普通扫描特征的特征。如图5-117所示，螺旋扫描也是将草绘剖面沿着特征的轨迹进行扫描，最后生成实体模型，只是其中的扫描轨迹为固定的螺旋线而已。图5-117螺旋扫描示例在实际工程中，由于大量使用到螺钉、弹簧等零件，所以在三维实体建模中，螺旋扫描的应用也非常多。在Pro/ENGINEER中，螺旋扫描工具中专门针对螺旋线扫描轨迹设计了特征创建方法。与普通扫描相比，螺旋扫描的使用方便、步骤简便，可以较大地提高设计效率。5.6.2螺旋扫描的分类螺旋扫描的分类方式多种多样，但在工程中，一般有以下两种分类方式：（1）依据螺旋方向分类螺旋可以分为两种，分别是右手螺旋和左手螺旋，同样，依据扫描螺旋线轨迹的旋向不同，螺旋扫描特征也可以分为右旋和左旋两种，如图5-118所示。（2）依据螺距变化分类依据螺旋中螺距的变化情况，也可以将螺旋扫描特征分为两种。若螺距值不变，则为恒定螺旋扫描特征；若螺距值变化，则为可变螺旋扫描特征。1图5-118“左旋”和“右旋”图5-119“恒定”和“可变”螺距5.6.3螺旋扫描工具在主菜单中，单击【插入】→【螺旋扫描】，系统会显示图5-120所示的菜单。无论是实体伸出项、薄板伸出项还是曲面、切口等，都可以用前面所述的分类方法加以分类。下面以螺旋实体伸出项特征为例，介绍螺旋扫描工具的使用方法。另外的螺旋扫描薄板伸出项、螺旋扫描切口等特征的创建工具与此类似，不再赘述，读者可以自行研究。在主菜单中，单击【插入】→【螺旋扫描】→【伸出项】后，系统弹出图5-121所示的“螺旋扫描”对话框。由“螺旋扫描”对话框可以看出，一个完整的螺旋扫描特征，需要定义四种元素，分别为：属性、扫引轨迹、螺距、截面。下面一一介绍这些元素的定义方法。1．螺旋扫描属性设置创建螺旋扫描特征过程中，当弹出“螺旋扫描”对话框时，系统也会同时弹出图5-122所示的“属性”菜单。“属性”菜单用于设置所创建的螺旋扫描特征的属性，在该菜单中，有几个选项：【常数】：使用该选项后，所创建的螺旋扫描特征的螺距值为常数。【可变的】：使用该选项后，所创建的螺旋扫描特征的螺距值可变，可以使用特定方法控制螺旋扫描特征螺距的变化规律。【穿过轴】：使用该选项后，扫描平面垂直于旋转轴；【轨迹法向】：使用该选项后，扫描平面垂直于扫描轨迹；【右手定则】：使用该选项后，螺旋扫描特征为右旋；【左手定则】：使用该选项后，螺旋扫描特征为左旋。完成螺旋扫描特征属性设置后，单击【完成】，系统自动进入下一步，设置扫引轨迹。图5-120使用螺旋扫描特征图5-121“螺旋扫描”对话框图5-122“属性”菜单22．扫引轨迹设置此处所讲的扫引轨迹和前面扫描特征中的扫描轨迹相似，但不相同。由于螺扫描特征的特殊性，其扫描轨迹都是螺旋线，因此专门设计了其扫描轨迹的定义方法，就是使用扫引轨迹和螺旋一起定义扫描轨迹。完成螺旋扫描特征的属性定义后，系统自动开始进入扫引轨迹定义步骤。螺旋扫描特征中使用的扫引轨迹是用草绘方法创建的。在使用和前面扫描、混合等特征相同的草绘平面设置步骤后，就可以进入草绘环境，创建扫引轨迹。如图5-123所示，扫引轨迹可以包括两部分：旋转轴和扫引曲线。旋转轴也就是整个螺旋扫描特征的旋转轴，扫描截面绕旋转轴旋转，生成螺旋扫描规律；扫引曲线用于定义螺旋扫描特征的外轮廓，这包括了扫描截面的起始位置和终止位置，以及扫描截面与旋转轴距离的变化情况。扫引曲线是一条有向曲线，起点处有一个箭头沿其切线方向指向终点。对于扫引曲线，有着几点要求：所有的扫引曲线，只能位于旋转轴的同一侧；扫引曲线不能封闭；扫引曲线上任何一点的切线方向都不能垂直于旋转轴。几种错误的扫引轨迹如图5-124所示，设计者在设计过程中，应该避免这几种轨迹。图5-123扫引轨迹示意图5-124错误扫引轨迹示意3．螺距设置螺距，就是在旋转轴方向上，螺旋的相邻两节间的距离。前面已经提到，根据螺距的变化规律不同，可以将螺旋扫描特征分为两类，下面分别介绍这两类螺旋的设置情况。（1）固定螺距固定螺距的设置非常简单。完成扫引轨迹设置后，系统自动在消息区自动弹...
