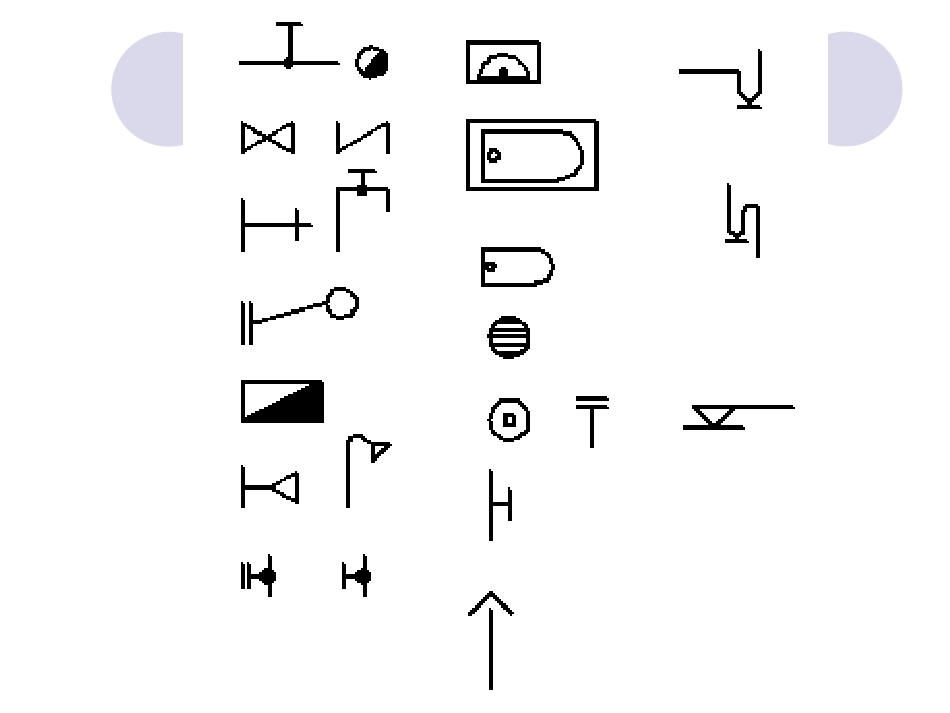

第7章给排水施工图主讲:余海宁11.1概述11.1.1、给排水施工图的作用是建筑给水排水工程编制施工图预算和进行施工的依据和必须遵守的重要的技术文件。必须由正式的设计单位绘制并签发。施工时，未经设计单位同意，施工图中的内容不得随意更改。11.1概述11.1.2、给排水施工图的分类及组成给排水施工图分室内给排水和小区给排水两部分。室内给水排水系统包括管线设备平面图、轴测图（系统图）、详图、施工说明和设备及材料明细表等。小区给水排水系统包括管线平面图、纵断面图、详图以及施工说明等。11.1概述11.1.3、给排水施工图的特点1）各系统一般多采用统一的图例符号表示，而这些图例符号一般并不反映实物的原形。所以，在识图前，应首先了解各种符号及其所表示的实物。2）系统都是用管道来输送流体，而且在管道中都有自己的流向，识图时可按流向去读，这样易于掌握。管道首尾相连，来龙去脉清楚，既不突然断开消失，也不突然产生。3）各系统管道都是立体交叉安装的，只看管道平面图难于看懂，一般都有系统图（或轴测图）来表达各管道系统和设备的空间关系，两种图互相对照阅读，更有利于识图。4）各设备系统的安装与土建施工是配套的，应注意其对土建的要求及各工种间的相互关系，如管槽、预埋件及预留洞口等。11.2给水排水工程图的图示特点及一般规定11.2.1图示特点1、给排水工程图中的平面图、剖面图、高程图、详图及水处理构筑物工艺图等都是用正投影绘制的。系统图是用轴测投影绘制的。纵断面图是用正投影法取不同比例绘制的。工艺流程图则是用示意法绘制的。2、图中的管道、器材和设备一般采用统一图例表示。其中，如卫生器具的图例是较实物大为简化的一种象形符号，一般应按比例画出。11.2给水排水工程图的图示特点及一般规定3、给水排水管道一般采用单线画法以粗线绘制，纵断面图的重力管道、剖面图和详图的管道宜用双粗线绘制。而建筑、结构的图形及有关器材设备均采用中、细线绘制。4、不同直径的管道，以同样线宽的线条表示，管道坡度无需按比例画出（画成水平），管径和坡度均用数字注明。11.2给水排水工程图的图示特点及一般规定5、靠墙敷设的管道，不必按比例准确表示出管线与墙面的微小距离，图中只需略有距离即可。即使暗装管道可按明装管道一样画在墙外，只需说明哪些部分要求暗装。6、当在同一平面位置布置有几根不同高度的管道时，若严格按投影来画，平面图就会重叠在一起，这时可画成平行排列。11.2给水排水工程图的图示特点及一般规定7、为了删掉不需表明的管道部分，常在管线端部采用细线的S形折断符号表示。8、有关管道的连接配件均属规格统一的定型工业产品，在图中均不予画出。11.2.2一般规定给水排水施工图应符合《给水排水制图标准》（GB/T50106-2001）和《房屋建筑制图统一标准》（GB/T50001-2001）中的规定。11.2给水排水工程图的图示特点及一般规定1、图线①新建给水排水管线采用粗线。②给水排水设备、构件的轮廓线、新建建筑物、构筑物的轮廓线采用中实线（可见）、中虚线（不可见）。原有给排水管采用中线。③原有建筑物、构筑物轮廓线，被剖切的建筑构造轮廓线采用细实线（可见）、细虚线（不可见）。④尺寸、图例、标高、设计地面线等采用细实线。⑤细点划线、折断线、波浪线等的使用与建筑图相同。11.2给水排水工程图的图示特点及一般规定2、比例①小区（厂区）平面图1:20001:10001:5001:200②室内给水排水平面图1:3001:2001:1001:50③给水排水系统图1:2001:1001:50或不按比例④剖面图1:1001:601:501:401:301:10⑤详图1:501:401:301:201:101:51:31:12:111.2给水排水工程图的图示特点及一般规定3、标高①单位为m。一般注至小数点后第三位，在总图中可注写到小数点后二位。②标注位置。管道应标注起讫点、转角点、连接点、变坡点、交叉点的标高。压力管道宜标注管中心标高，室内外重力管道宜标注管内底标高。必要时，室内架空重力管道可标注管中心标高，但图中应加以说明。③标高种类。室内管道应注相对标高；室外管道宜注绝对标高，无资料时可注相对标高，但应与总图专业一致。④标注方法。11.2给水排水工程图的图示特点及...
