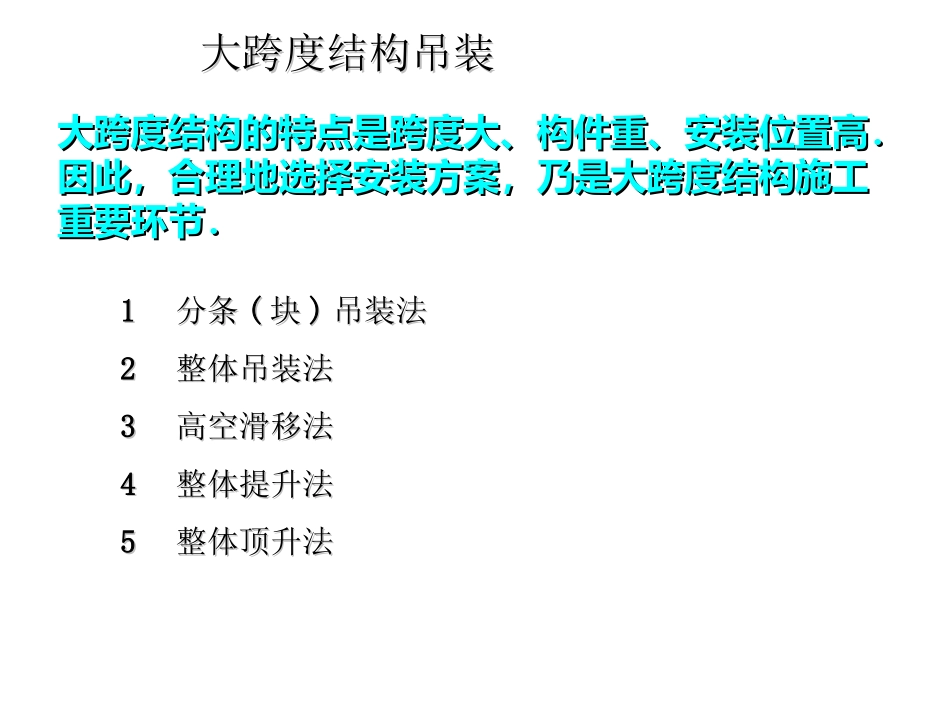

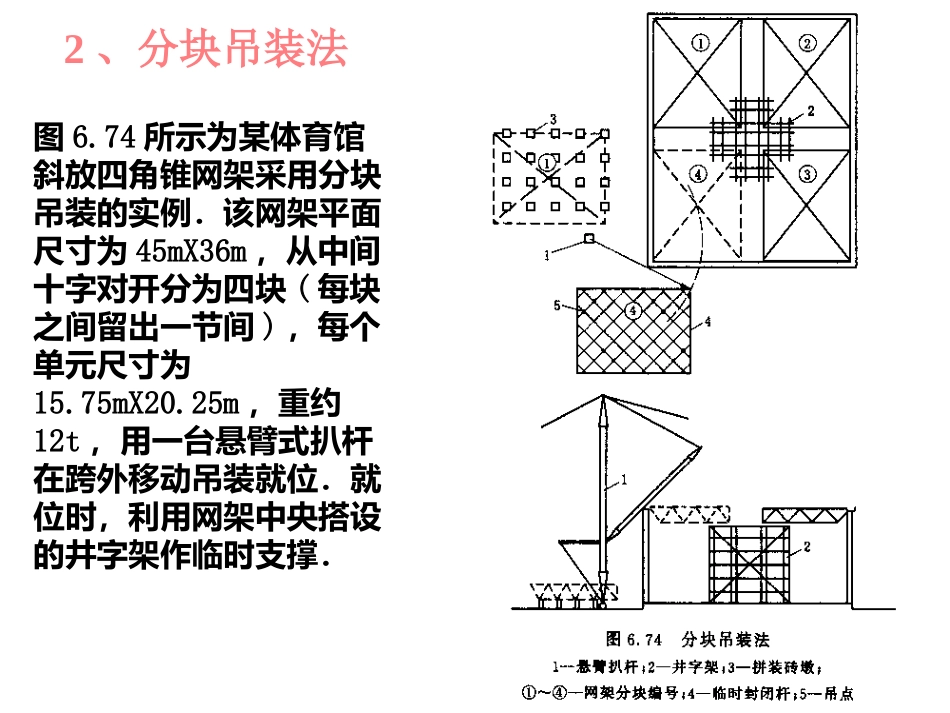

大跨度结构吊装大跨度结构吊装大跨度结构的特点是跨度大、构件重、安装位置高．大跨度结构的特点是跨度大、构件重、安装位置高．因此，合理地选择安装方案，乃是大跨度结构施工因此，合理地选择安装方案，乃是大跨度结构施工重要环节．重要环节．11分条分条((块块))吊装法吊装法22整体吊装法整体吊装法33高空滑移法高空滑移法44整体提升法整体提升法55整体顶升法整体顶升法11分条分条((块块))吊装法吊装法分条或分块吊装法，就是把分条或分块吊装法，就是把网架分割成条状或块状单元，网架分割成条状或块状单元，然后分别吊装就位拼成整体然后分别吊装就位拼成整体的安装方法．的安装方法．1、分条安装图6.75所示为某体育馆双向正交方形网架采用分条吊装的实例．该网架平面尺寸为45mX45m，重52t，分割成三条吊装单元，就地错位拼装后，用两台40t汽车式起重机抬吊就位2、分块吊装法图6.74所示为某体育馆斜放四角锥网架采用分块吊装的实例．该网架平面尺寸为45mX36m，从中间十字对开分为四块(每块之间留出一节间)，每个单元尺寸为15.75mX20.25m，重约12t，用一台悬臂式扒杆在跨外移动吊装就位．就位时，利用网架中央搭设的井字架作临时支撑．22整体吊装法整体吊装法整体吊装法，是指将网架就地错位拼装后，直接用起重机吊装就位的方法。例如某体育馆八角形三向网架,长88.67m，宽76.8m，重360t，支承在周边46根钢筋混凝土柱上，就是采用4根扒杆，32个吊点整体吊装就位(图6.76)1、四根拔杆吊装2、六根拔杆吊装图6.77为上海体育馆圆形三向网架，直径为124.6m，重600t，支承在周边36根钢筋混凝土柱上，也是采用6根扒杆整体吊装3、四台起重机吊装图6.78为某俱乐部40mX40m的双向正交斜放网架，重55t，则用4台履带式起重机抬吊就位高空滑移法高空滑移法高空滑移法，按滑移方式分逐条滑移法和逐条积累滑移法两种；按摩擦方式，又分为滚动式滑移和滑动式滑移两类．1、逐条滑移法某剧院舞台屋盖31.51mX23.16m的正方四角锥网架，就是用2台履带式起重机，将在地面拼装的条状单元分别吊至特制的小车上，然后用人工撬动逐条滑移至设计位置．就位时，先用千斤顶顶起条状单元，撤出小车，随即下落就位(图6.79)。2、逐条积累滑移法某体育馆斜放四角锥网架为45mX45m，则是采用逐条积累滑移法施工(图6.80所示).先在地面拼装成半跨的条状单元，然后用悬臂扒杆吊至拼装台上组成整跨的条状单元，再进行滑移。当前一单元滑出组装位置后，随即又拼装另一单元，再一起滑移，如此每拼装一个单元就滑移一次，直至滑移到设计位置为止四、整体提升法1、升梁抬网法例如某网架为44mX60.5m的斜放四角锥网架，重116t，就是采用升梁抬网的施工方案，该网架支承在38根钢筋混凝土柱的框架上(图6.81(a))，事先将框架梁按结构平面位置分间在地面架空预制，网架支承于梁的中央，每根梁的两端各设置一个提升吊点，梁与梁之间用10#槽钢横向拉接，升板机安放在柱顶，通常吊杆与梁端吊点连接，在升梁的同时，梁也抬着网架上升(图6.81(b))又如．某风雨球场40mX60m斜放四角锥网架，周边支承于劲性钢筋混凝土柱上(图6.82)，则是采用升网提模的施工方案，即网架在现场就地拼装后，用升板机整体提升网架，在升网同时提升柱子模板，浇筑柱子混凝土，使升网、提模、浇柱同时进行(图6.83)．图6.84所示，则是采用滑摸升网的施工方法．网架支承在钢筋混凝土框架柱上，利用框架液压滑模同步、匀速、平稳的特点，作为整体提升网架的功能；利用网架的整体刚度和平面空间，作为框架滑模的操作平台．在完成框架滑模施工的同时，随之也就将网架提升就位。55整体顶升法整体顶升法整体顶升是将网架在地面拼装后，用千斤顶整体顶升就位的施工方法．网架在顶升过程中,一般用结构柱作临时支承，但也有另设专门支架或枕木垛的．图6.85所示，为用结构柱作临时支承的顶升顺序，图(d)用千斤顶顶起搁置于十字架的网架；图(b)移去十字架下的垫块，装上柱的辍板，图(c)将千斤顶及横粱移至柱的上层辍板，便可进行下一顶升循环．
