第7章 零件的修改 solidworksVIP免费

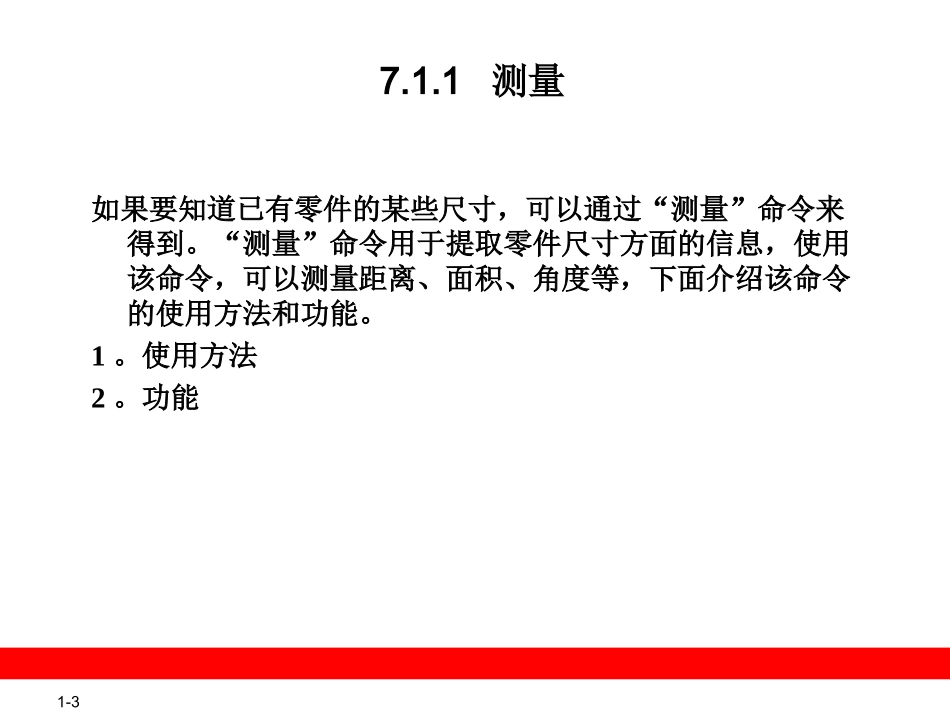

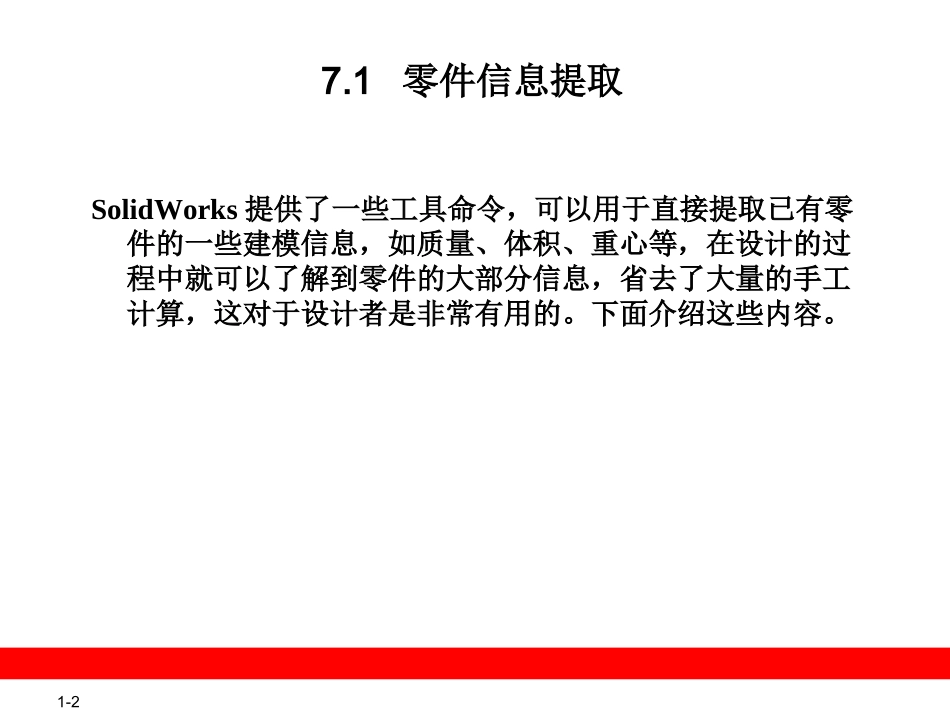

1-1第7章零件的修改SolidWorks是一个参数化设计软件，模型的每一步操作和参数都被记录在特征设计树里，同时通过相关的功能，可以提取模型的质量、体积和尺寸元素等，因此，对于当前零件模型，可以方便地修改零件的尺寸、结构等。另外SolidWorks提供的零件配置功能可以生成系列零件，这样就可以省去重复建模的过程。本章将介绍提取零件信息、编辑零件和零件配置三个方面的内容。1-27.1零件信息提取SolidWorks提供了一些工具命令，可以用于直接提取已有零件的一些建模信息，如质量、体积、重心等，在设计的过程中就可以了解到零件的大部分信息，省去了大量的手工计算，这对于设计者是非常有用的。下面介绍这些内容。1-37.1.1测量如果要知道已有零件的某些尺寸，可以通过“测量”命令来得到。“测量”命令用于提取零件尺寸方面的信息，使用该命令，可以测量距离、面积、角度等，下面介绍该命令的使用方法和功能。1。使用方法2。功能1-47.1.2编辑材质SolidWorks提供了丰富的材料以供应用到模型上，读者可以使用软件自带的材料库，也可以自定义材料属性。下面介绍如何编辑零件的材料。1-57.1.3质量特性对于设计者来说，计算零件的体积、质量、重心等参数在设计的过程中是很重要的。对于简单的模型，可以通过手工计算很快得到；但是如果零件很复杂，尤其是复杂的装配体，计算量很大，使得手工计算几乎成为不可能，甚至出现计算结果偏差过大。在SolidWorks里完成零件的建模或者装配体后，可以通过“质量特性”命令来计算零件的体积、质量、重心、转动惯量等参数。1-67.1.4剖面属性通过【剖面属性】命令来获取所选模型面的面积、表面重心和惯性矩等参数。欲使用【剖面属性】命令，单击【评估】标签下【剖面属性】按钮（或者单击菜单栏下【工具】/【截面属性…】命令），弹出“截面属性”对话框。为“所选项目”选择框选择欲计算的模型面后，单击【重算】按钮。1-77.1.5特征统计对于一些复杂的零件，可以通过“统计”命令，来提取零件中特征的数量以及各组成特征的再生时间。欲统计零件的特征信息，单击【评估】标签下的【统计】按钮（或者单击【工具】/【特征统计…】命令），弹出“特征统计”对话框。对于图所示的“摇枕”零件的特征统计结果如图所示。1-87.2特征的编辑SolidWorks是一个参数化设计软件，采用“特征设计树”来组织零件信息，零件建模过程的每一个步骤和参数都被记录在零件信息中。所以对于已完成的零件或者尚未完成的零件，可以编辑其特征或者草图的参数，来修改模型。这里需要注意的是，模型的特征或者草图之间如果存在关联，那么不适当的修改可能导致重建模型错误。下面介绍这方面的内容。1-97.2.1范例本节先引导读者建立一个法兰盘零件，以用于后面章节的操作。1-107.2.2编辑特征对于已完成的特征，可以通过“编辑特征”命令来修改特征的参数。但需要注意的是，在建模的过程中，多个特征之间可能存在关联，修改之前的特征会对该特征之后建立的特征产生影响，下面通过几个范例来介绍。1-117.2.3编辑草图在SolidWorks里可以通过修改特征草图的尺寸等参数来修改模型。欲编辑特征草图，可以通过下列操作之一来进行：在零件“特征设计树”里单击欲编辑的草图，弹出快捷命令菜单，单击【编辑草图】按钮。在零件“特征设计树”里单击欲编辑的草图所应用到的特征，弹出快捷命令菜单，单击【编辑草图】按钮。在零件“特征设计树”里选择欲编辑的草图，保持该草图条目处于被选择状态，单击【草图】标签下【草图绘制】按钮（或者单击菜单栏下【插入】/【草图绘制】命令）。在零件“特征设计树”里选择欲编辑的草图，绘图区域将显示该草图的尺寸，可以直接在绘图区域修改这些尺寸，修改操作同编辑特征类同。在零件“特征设计树”里选择欲编辑的草图所应用到的特征，绘图区域将显示该草图和特征的尺寸参数，可以直接在绘图区域修改这些尺寸，修改操作同编辑特征类同。1-127.2.4编辑草图平面对于已完成的草图，可以修改草图的绘制平面。编辑草图平面很少使用，对于复杂的零件如果应用不恰当，很容易造成建模错误。下面介绍编辑草图平面的操作步骤。1-137.3查看零件SolidWorks提供了一...
