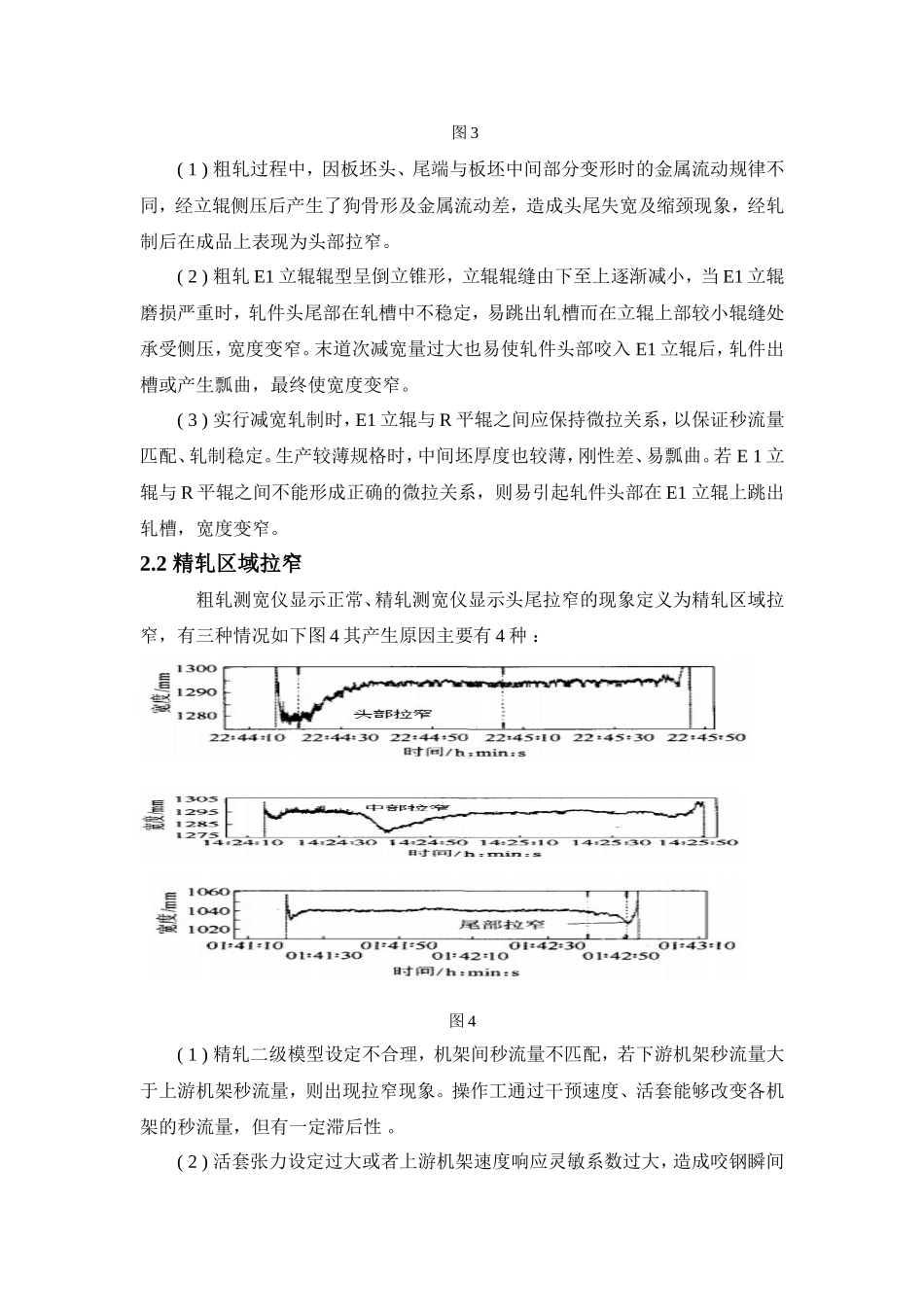

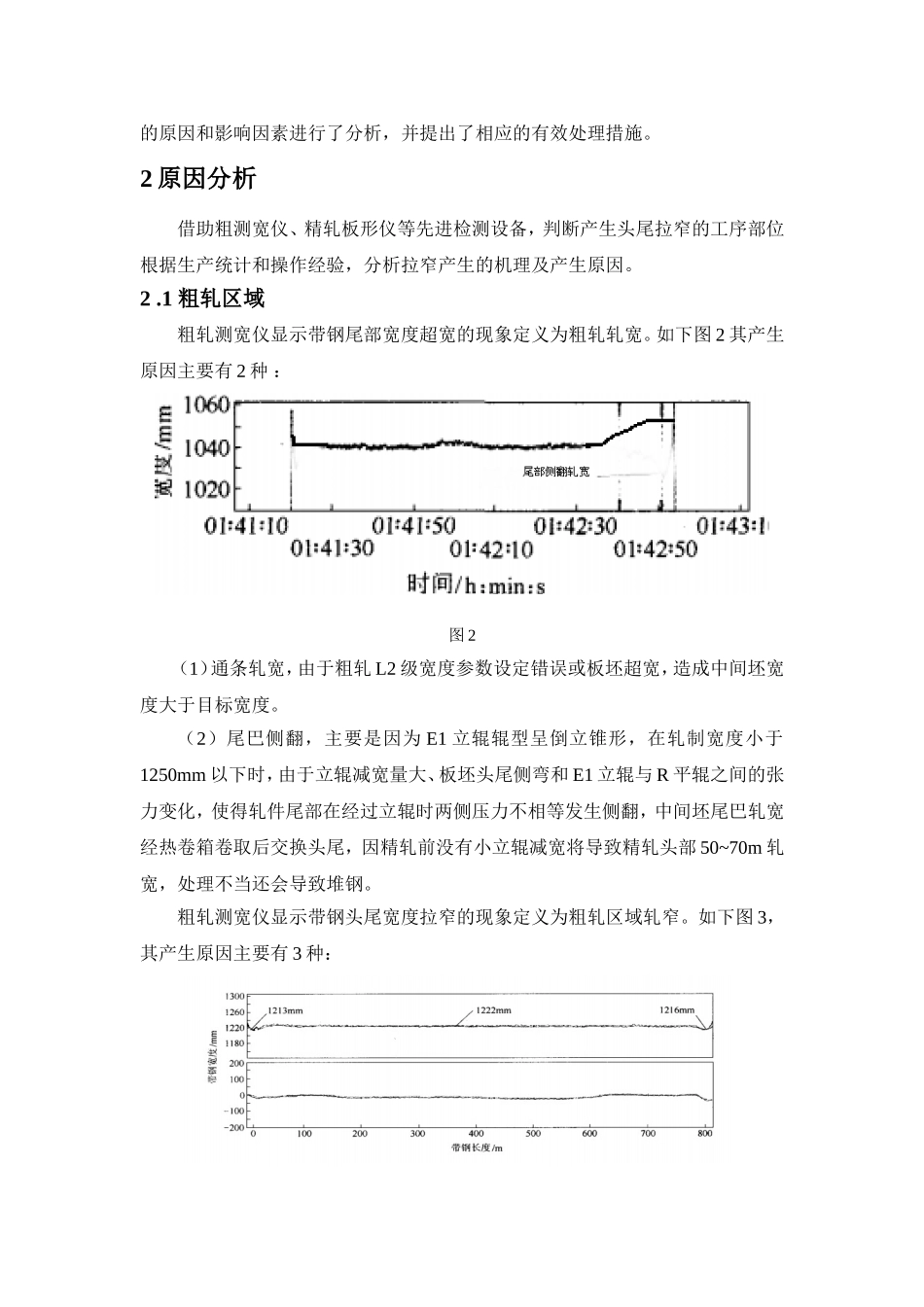

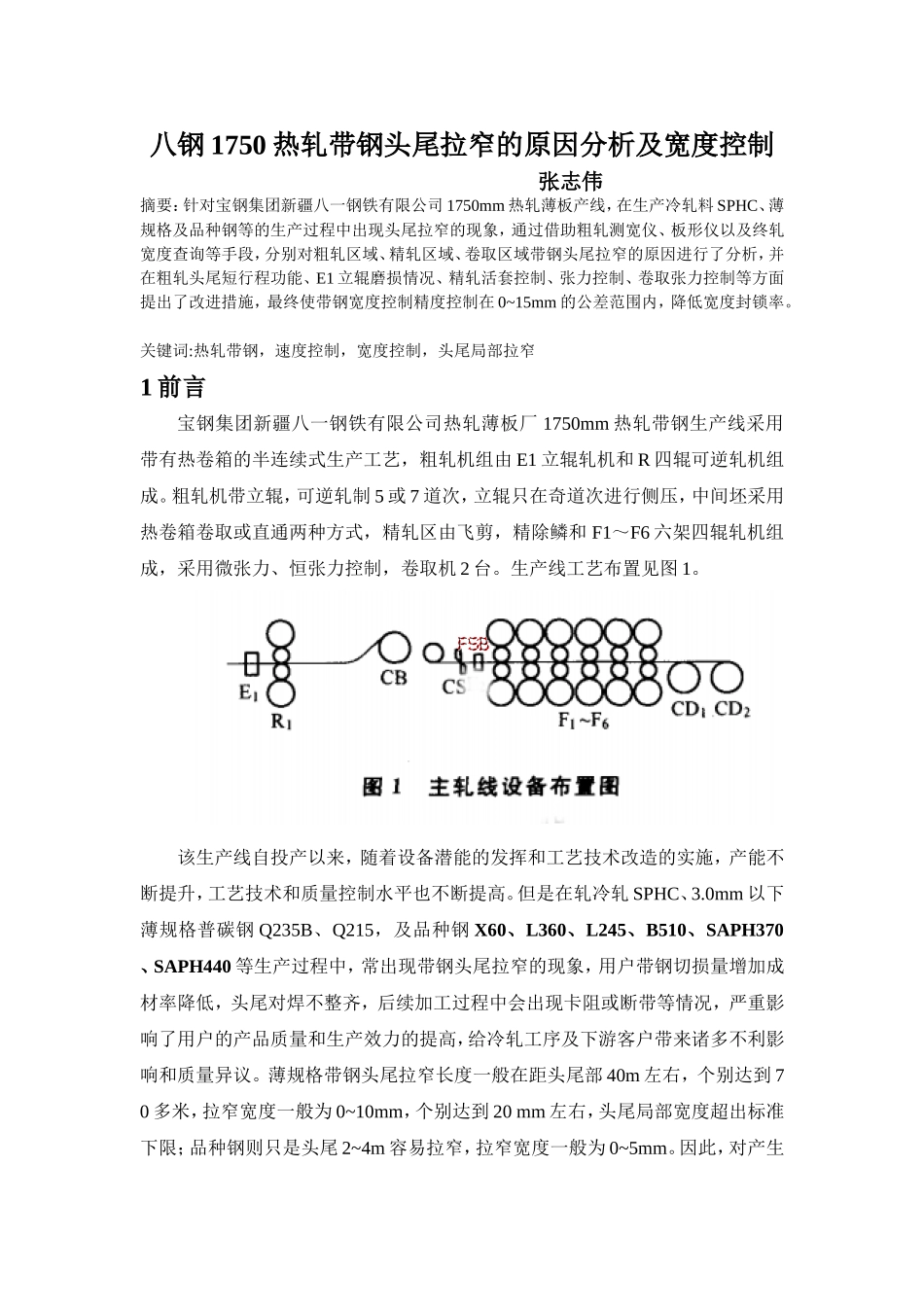

八钢1750热轧带钢头尾拉窄的原因分析及宽度控制张志伟摘要:针对宝钢集团新疆八一钢铁有限公司1750mm热轧薄板产线,在生产冷轧料SPHC、薄规格及品种钢等的生产过程中出现头尾拉窄的现象,通过借助粗轧测宽仪、板形仪以及终轧宽度查询等手段,分别对粗轧区域、精轧区域、卷取区域带钢头尾拉窄的原因进行了分析,并在粗轧头尾短行程功能、E1立辊磨损情况、精轧活套控制、张力控制、卷取张力控制等方面提出了改进措施,最终使带钢宽度控制精度控制在0~15mm的公差范围内,降低宽度封锁率。关键词:热轧带钢,速度控制,宽度控制,头尾局部拉窄1前言宝钢集团新疆八一钢铁有限公司热轧薄板厂1750mm热轧带钢生产线采用带有热卷箱的半连续式生产工艺,粗轧机组由E1立辊轧机和R四辊可逆轧机组成。粗轧机带立辊,可逆轧制5或7道次,立辊只在奇道次进行侧压,中间坯采用热卷箱卷取或直通两种方式,精轧区由飞剪,精除鳞和F1~F6六架四辊轧机组成,采用微张力、恒张力控制,卷取机2台。生产线工艺布置见图1。该生产线自投产以来,随着设备潜能的发挥和工艺技术改造的实施,产能不断提升,工艺技术和质量控制水平也不断提高。但是在轧冷轧SPHC、3.0mm以下薄规格普碳钢Q235B、Q215,及品种钢X60、L360、L245、B510、SAPH370、SAPH440等生产过程中,常出现带钢头尾拉窄的现象,用户带钢切损量增加成材率降低,头尾对焊不整齐,后续加工过程中会出现卡阻或断带等情况,严重影响了用户的产品质量和生产效力的提高,给冷轧工序及下游客户带来诸多不利影响和质量异议。薄规格带钢头尾拉窄长度一般在距头尾部40m左右,个别达到70多米,拉窄宽度一般为0~10mm,个别达到20mm左右,头尾局部宽度超出标准下限;品种钢则只是头尾2~4m容易拉窄,拉窄宽度一般为0~5mm。因此,对产生的原因和影响因素进行了分析,并提出了相应的有效处理措施。2原因分析借助粗测宽仪、精轧板形仪等先进检测设备,判断产生头尾拉窄的工序部位根据生产统计和操作经验,分析拉窄产生的机理及产生原因。2.1粗轧区域粗轧测宽仪显示带钢尾部宽度超宽的现象定义为粗轧轧宽。如下图2其产生原因主要有2种:图2(1)通条轧宽,由于粗轧L2级宽度参数设定错误或板坯超宽,造成中间坯宽度大于目标宽度。(2)尾巴侧翻,主要是因为E1立辊辊型呈倒立锥形,在轧制宽度小于1250mm以下时,由于立辊减宽量大、板坯头尾侧弯和E1立辊与R平辊之间的张力变化,使得轧件尾部在经过立辊时两侧压力不相等发生侧翻,中间坯尾巴轧宽经热卷箱卷取后交换头尾,因精轧前没有小立辊减宽将导致精轧头部50~70m轧宽,处理不当还会导致堆钢。粗轧测宽仪显示带钢头尾宽度拉窄的现象定义为粗轧区域轧窄。如下图3,其产生原因主要有3种:图3(1)粗轧过程中,因板坯头、尾端与板坯中间部分变形时的金属流动规律不同,经立辊侧压后产生了狗骨形及金属流动差,造成头尾失宽及缩颈现象,经轧制后在成品上表现为头部拉窄。(2)粗轧E1立辊辊型呈倒立锥形,立辊辊缝由下至上逐渐减小,当E1立辊磨损严重时,轧件头尾部在轧槽中不稳定,易跳出轧槽而在立辊上部较小辊缝处承受侧压,宽度变窄。末道次减宽量过大也易使轧件头部咬入E1立辊后,轧件出槽或产生瓢曲,最终使宽度变窄。(3)实行减宽轧制时,E1立辊与R平辊之间应保持微拉关系,以保证秒流量匹配、轧制稳定。生产较薄规格时,中间坯厚度也较薄,刚性差、易瓢曲。若E1立辊与R平辊之间不能形成正确的微拉关系,则易引起轧件头部在E1立辊上跳出轧槽,宽度变窄。2.2精轧区域拉窄粗轧测宽仪显示正常、精轧测宽仪显示头尾拉窄的现象定义为精轧区域拉窄,有三种情况如下图4其产生原因主要有4种:图4(1)精轧二级模型设定不合理,机架间秒流量不匹配,若下游机架秒流量大于上游机架秒流量,则出现拉窄现象。操作工通过干预速度、活套能够改变各机架的秒流量,但有一定滞后性。(2)活套张力设定过大或者上游机架速度响应灵敏系数过大,造成咬钢瞬间速度超调、活套起套过高,张力过大,造成拉钢。(3)头部钢温过低或温度不均匀,AGC调整量过大,穿带时起大套,为了消除套高手动速度干预过大造成带钢拉窄。(4)带钢尾部钢温低或到尾部因为活...
