第4章 建筑平面防火设计VIP免费

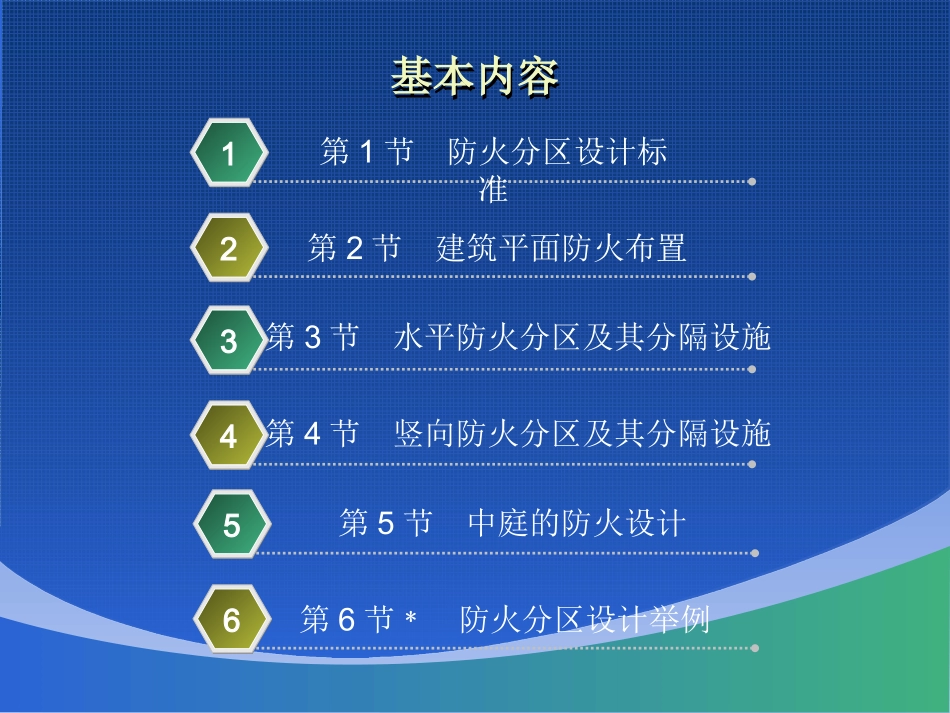

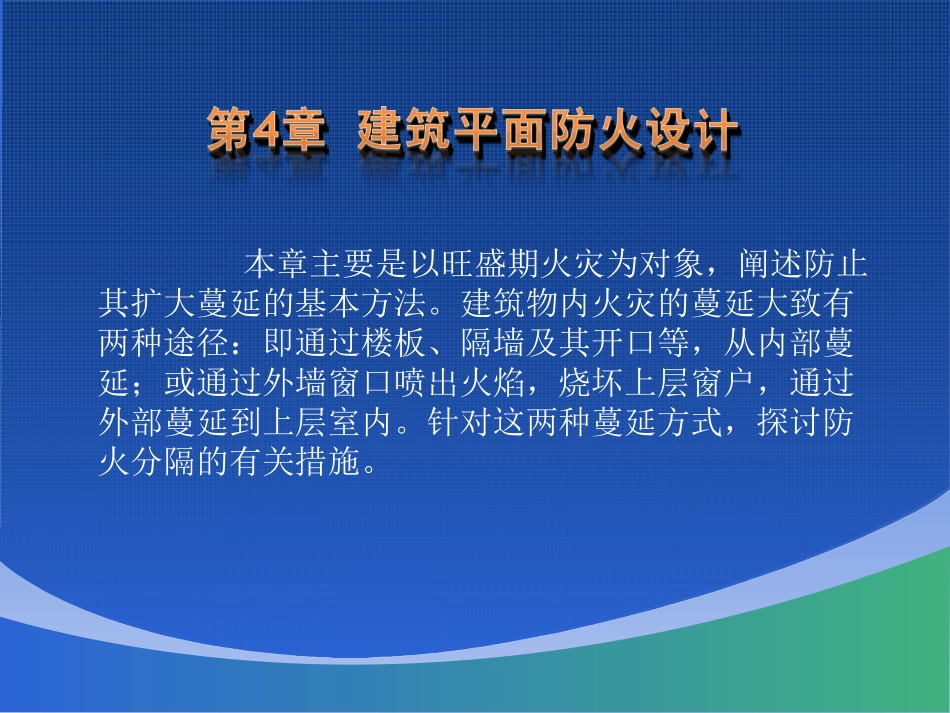

本章主要是以旺盛期火灾为对象，阐述防止其扩大蔓延的基本方法。建筑物内火灾的蔓延大致有两种途径：即通过楼板、隔墙及其开口等，从内部蔓延；或通过外墙窗口喷出火焰，烧坏上层窗户，通过外部蔓延到上层室内。针对这两种蔓延方式，探讨防火分隔的有关措施。基本内容基本内容第1节防火分区设计标准1第2节建筑平面防火布置2第3节水平防火分区及其分隔设施3第4节竖向防火分区及其分隔设施4第5节中庭的防火设计5第6节﹡防火分区设计举例6第第11节节防火分区设计标准1概述第第11节节防火分区设计标准1概述•所谓防火分区，就是用具有一定耐火能力的墙、楼板等分隔构件，作为一个区域的边界构件，能够在一定时间内把火灾控制在某一范围的空间。•防火分区按照其作用，又可分为水平防火分区和竖向防火分区。水平防火分区是用以防止火灾在水平方向扩大蔓延，而竖向防火分区主要是防止多层或高层建筑竖向火灾蔓延。返回目录•水平防火分区:即用防火墙、防火门、防火卷帘等将各楼层分割为两个或几个防火分区。•垂直防火分区：垂直方向分隔靠具有1.5h或1.0h耐火极限的楼板或窗间墙（上下两窗之间不小于1.2m）将上下层隔开或穿过楼板的各种竖井。2防火分区设计标准2防火分区设计标准2．1普通民用建筑建筑面积过大，室内容纳的人员和可燃物的数量相应增大，火灾时过火面积大，燃烧时间长，辐射热强烈，对建筑结构的破坏严重，火势难以控制，对消防扑救和人员、物资疏散都很不利。为了减少火灾损失，对建筑物防火分区的面积，按照建筑物耐火等级的不同给予相应的限制。建筑内设置自动灭火系统时，该防火分区的最大允许建筑面积可按表4-1的规定增加1.0倍，局部设置时，增加面积可按该局部面积的1.0倍计算。地上商场营业厅、展览厅，设置在一、二级单层或多层建筑的首层；设有自动报警和自动喷水灭火系统、排烟设施；内装修符合规范要求时，防火分区的最大允许建筑面积不应大于10000㎡。返回目录民用建筑的耐火等级、层数、长度和面积表4-1民用建筑的耐火等级、层数、长度和面积表4-1耐火等级最多允许层数防火分区的最大允A许建筑面积（m2）备注一、二级按建规范第条规定25001、体育馆、剧院的观众厅，展览建筑的展厅，其防火分区最大允许建筑面积可适当放宽；2、托儿所、幼儿园的儿童用房和儿童游乐厅等儿童活动场所不应超过3层或设置在四层及四层以上楼层或地下、半地下建筑（室）内三级5层12001、托儿所、幼儿园的儿童用房和儿童游乐厅等儿童活动场所、老年人建筑和医院、疗养院的住院部分不应超过2层或设置在三层及三层以上楼层或地下、半地下建筑（室）内；2、商店、学校、电影院、剧院、礼堂、食堂、菜市场不应超过2层或设置在三层及三层以上楼层四级2层600学校、食堂、菜市场、托儿所、幼儿园、老年人建筑、医院等不应设置在二层地下、半地下建筑（室）500——图4-1防火分区面积示意图4-1防火分区面积示意2防火分区设计标准2防火分区设计标准2．2高层民用建筑(1)一类高层建筑每个防火分区面积规定为1000m2。(2)二类高层建筑其最大允许建筑面积规定为1500m2。(3)高层建筑的地下室用途较为广泛，地下室防火分区面积规定为500m2。(4)当设有自动报警、自动喷水灭火设备时，防火分区最大允许建筑面积可增加1倍；当局部设置自动灭火系统时，则该局部面积可增加1倍。大型百货商店、大型展览楼，地上部分防火分区允许最大建筑面积4000m2；地下部分防火分区最大建筑面积为2000m2。高层建筑相连的裙房，其防火分区允许最大建筑面积不应大于2500m2；当设有自动报警、自动灭火系统，防火分区允许最大建筑面积可增加l倍，即5000m2。(5)高层建筑中设有贯通数层的各种开口，如走廊、开敞楼梯、自动扶梯等，应把连通的各部分看作一个整体，开口部位设置耐火极限大于3h的防火卷帘和水幕等。防火分区最大允许建筑面积表4-2防火分区最大允许建筑面积表4-2建筑类别每个防火分区建筑面积(㎡)备注无自动报警灭火系统有自动报警灭火系统高层建筑一类建筑10002000一类电信楼可增加50％二类建筑15003000地下室5001000裙房25005000裙房和主体必须有可靠的防火分隔大型公共建筑商业营业厅、展览厅地上部分4000必须具...
